Herenbos - (Baanplan H0)

[Remunj]

Heeft niemand is op te merken op mijn baanplan , hmm geen kritiek dat is dan een goed teken dat het een mooie baanplan is.

Nog even een vraagje. Hoe sluiten de beide tekeningen op elkaar aan. Is de boog links in beide plaatjes hezelfde stuk rails? Zoja dan ga je daar een probleem krijgen met je hellingshoek om in het schaduwstation te komen.
Ook als dat een spiraal is is deze waarschijnlijk te steil gezien de kleine radius. 3% is toch wel het maxium (3 cm op een meter).

Ik zou hier nog eens goed naar kijken.

Gr.
Eric

[Erik]

Maak maar geen zorgen over de radius de buitenbocht heeft een diameter van 490 en de binnenbocht heeft een diameter van 430 en kan een helling maken van 2,5% .

Erik-Jan

[Remunj]

Maak maar geen zorgen over de radius de buitenbocht heeft een diameter van 490 en de binnenbocht heeft een diameter van 430 en kan een helling maken van 2,5% .

Mag toch hopen dat je dat niet serieus bedoeld  maar hier twee begrippen dioor elkaar haalt en radius bedoeld.

Misschien kun je even aangeven hoe die twee tekeningen op elkaar aansluiten (en hoogteverschillen aangeven).
Nu is het een beetje gissen hoe het complete sporenverloop is.
Zoals ik het interpreteer gaan de twee sporen vanuit het schaduwstation naar het station en sluiten op dezelfde plaats aan op de tweede tekening.
Dan ga je echt geen 2,5% halen in 3/4 cirkel.

Hetzelfde geldt voor de twee sporen die linksboven vanuit het station ophouden. Waar gaan die heen. naar het schaduwstation? Duiken die daar onder de drie sporen? Zoja dan heb je daar ook een probleem. Ook dan krijg je echt geen 2,5% helling.

Gr.
Eric

[Erik]

Ik was toch niet helemaal tevreden van mijn baanplan en ga hier en daar toch paar dingen veranderen niet veel maar toch wel wat.

Dus tot die tijd even geen update van de baan maar als ik eruit ben en ik ben ermee tevreden dan zet ik hier een nieuwe update neer.

Groetjes
Erik-Jan

[Erik]

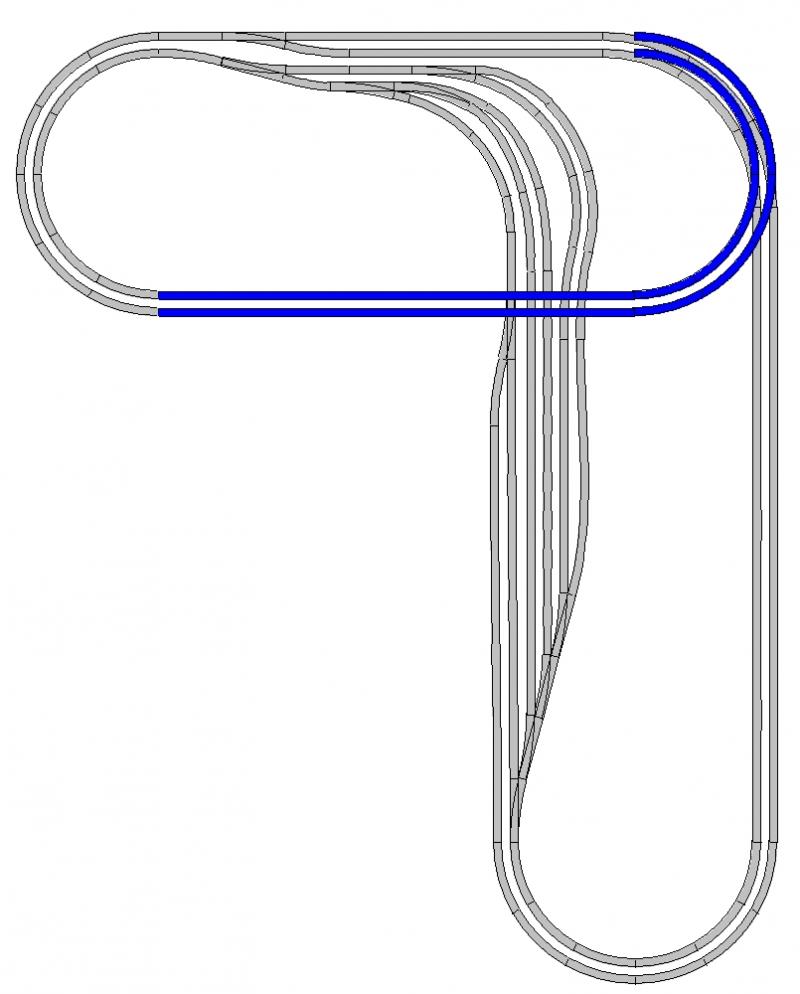

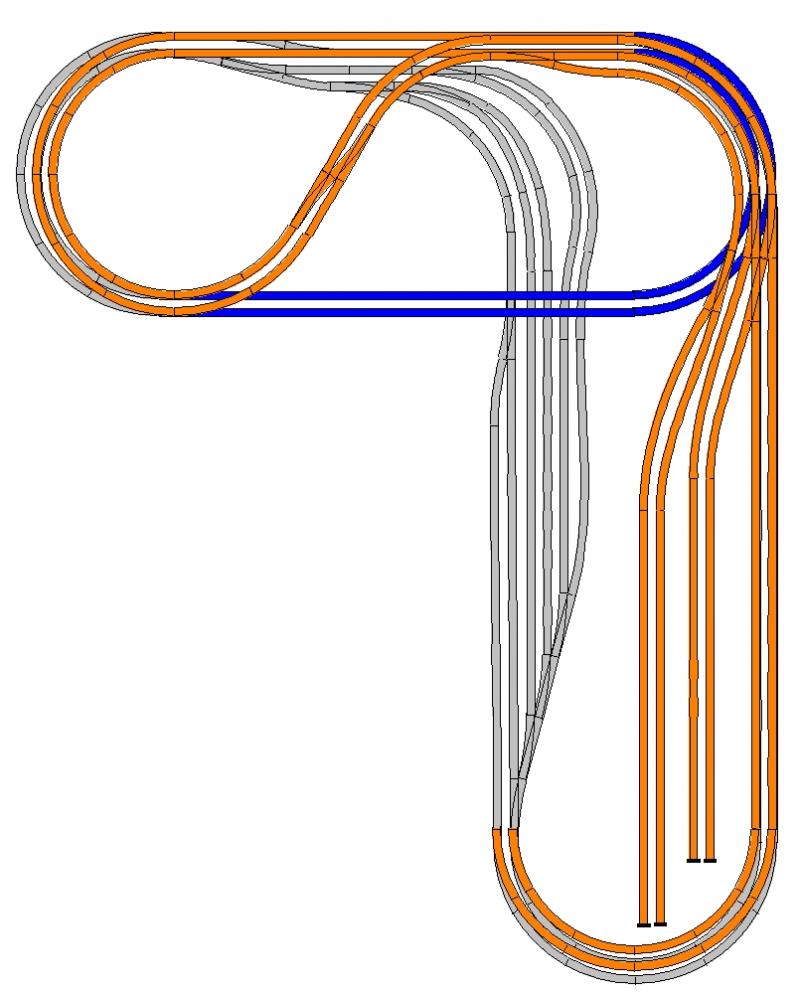

Eindelijk na weken van nadenken en uitzoeken ben ik eindelijk klaar met mijn baan plan
Hier volgt een kleine uitleg.

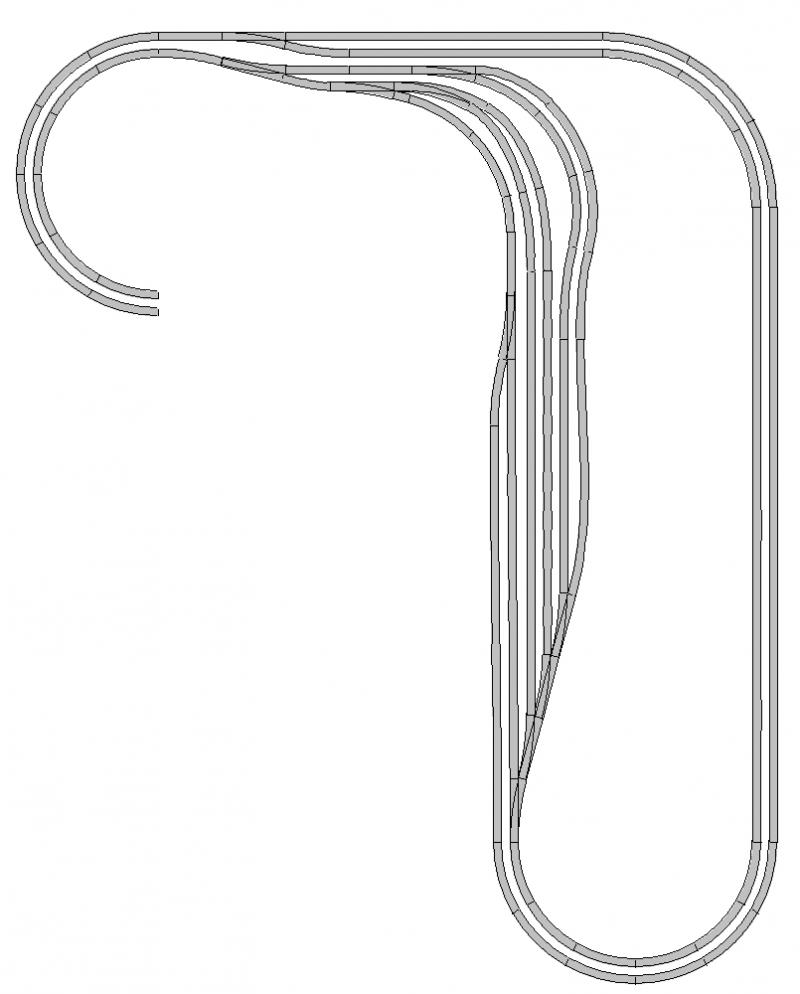

grijs spoor is het schaduw station.
blauw spoor is een grote ovale spiraal.
oranje spoor is het zichtbare gedeelte.




Ik weet dat ik hier en daar nog paar aanpassingen moet doen maar dat is voor later.

Erik-Jan


[Erik]

Ben benieuwd wat jullie van mijn boven staande bericht vinden over de baan die ik hopelijk binnenkort ga maken.

Hij staat alle enkele dagen op de forum en heb nog steeds geen reacties gezien dus ik ga er vanuit dat het wel goed is.

Groetjes
Erik-Jan

[Ronaldk]

Hallo Erik,

Ik heb je baanplan bekeken maar wat wil je precies uitbeelden? Ik zie een dubbel ovaal maar hoe die precies loopt is mij niet echt duidelijk. En heb je een station of alleen een rangeerterrein c.q. opstelsporen... Heb je wat meer tekst bij je baanplan?

Groeten Ronald K.

[Erik]

Ik heb een lange tijd niks meer aan mijn baanplan gedaan en de laatste versie vond ik toch niet zo leuk.

Nu zit ik met het volgende probleem en ik had gehoopt dat jullie mij eventueel verder zou kunnen helpen.

Het volgende,

Ik wil dus een station baanplan  maken met deze oppervlakte maar 2 sporen moeten iets meer dan 2 meter worden want er gaat een Beneluxstam rijden en die is langer dan 2 meter.

Maar wat ik ook probeer ik krijg het niet voor elkaar, want ik wil ook nog aan iedere kant nog 1 of 2 extra sporen toepassen.

Hier nog wat belangrijke details, ik kom met 2 sporen aan de linkerkant van de tafel omhoog vanuit het schaduwstation en aan de onderkant (rechterkant) ga ik met 2 sporen weer terug naar het schaduwstation.

Wat ik al zei ik krijg het niet voor elkaar en had gehoopt met jullie hulp dat het wel ging lukken alvast bedankt.

Erik-Jan

p.s

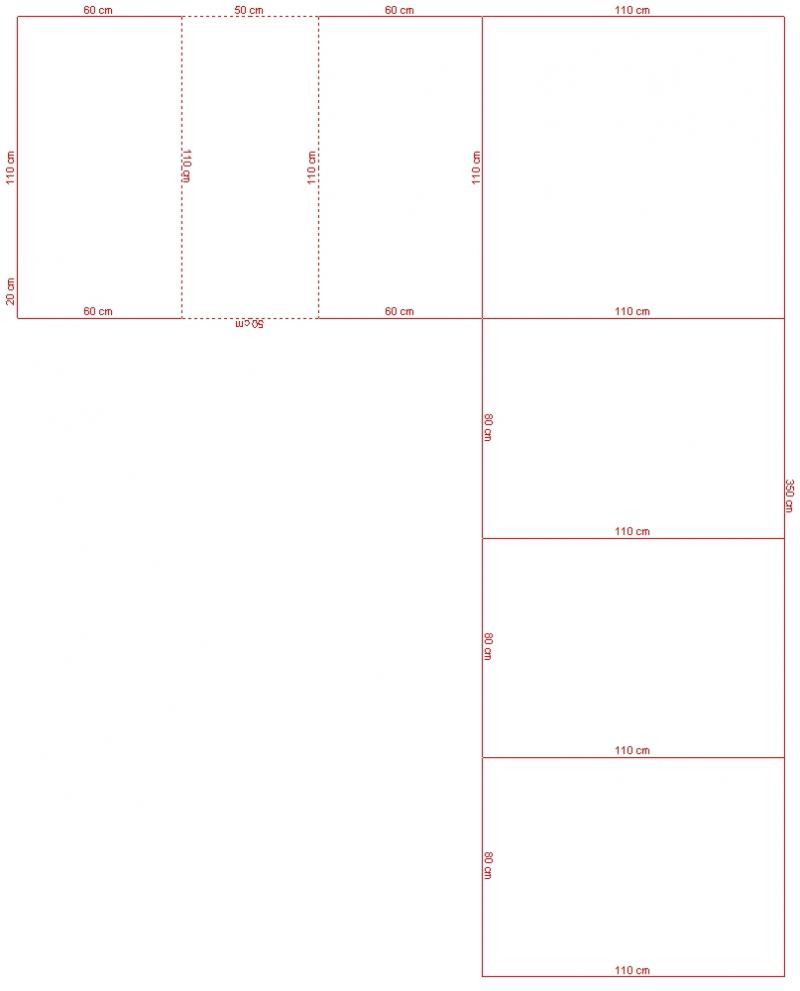

Hier is de vorm van de baan

[Erik]

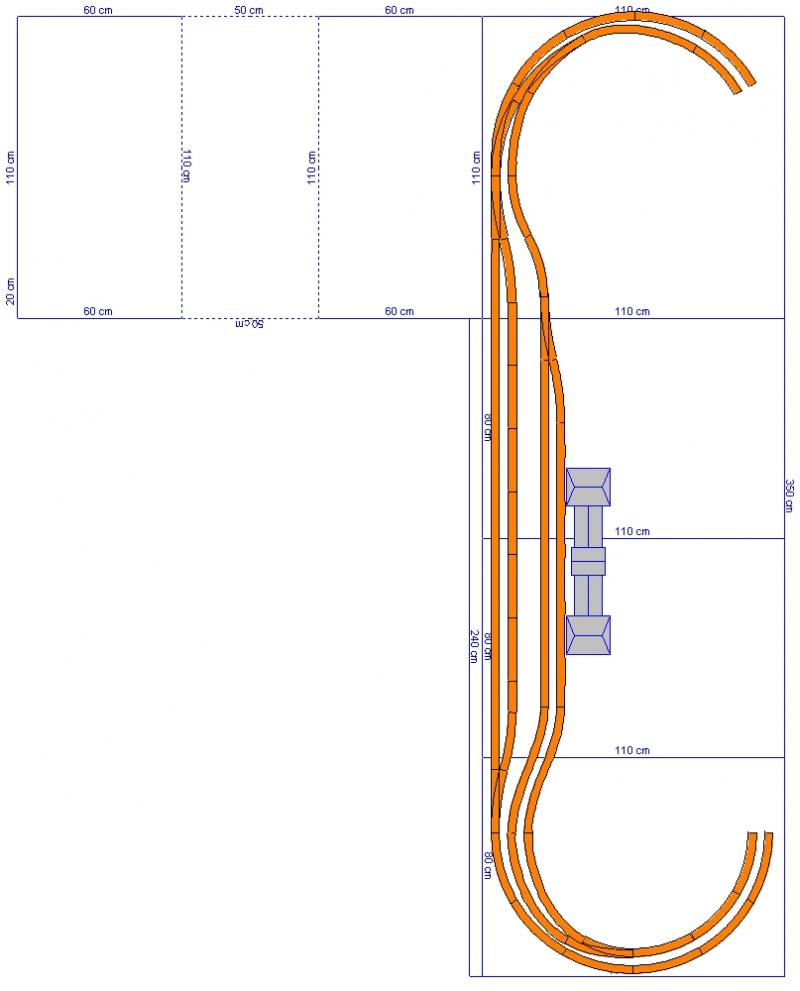

Vandaag weer verder gegaan het bedenken van een leuke station in dit is tot nu geworden.

Als er nog iets veranderd moet worden of iets anders zeg het gerust.

Erik-Jan

[JH Radix]

Erik,

Ik kan het mis hebben, maar liggen de sporen in de onderste boog (bij de wissel) niet té krap tegen elkaar?

[Erik]

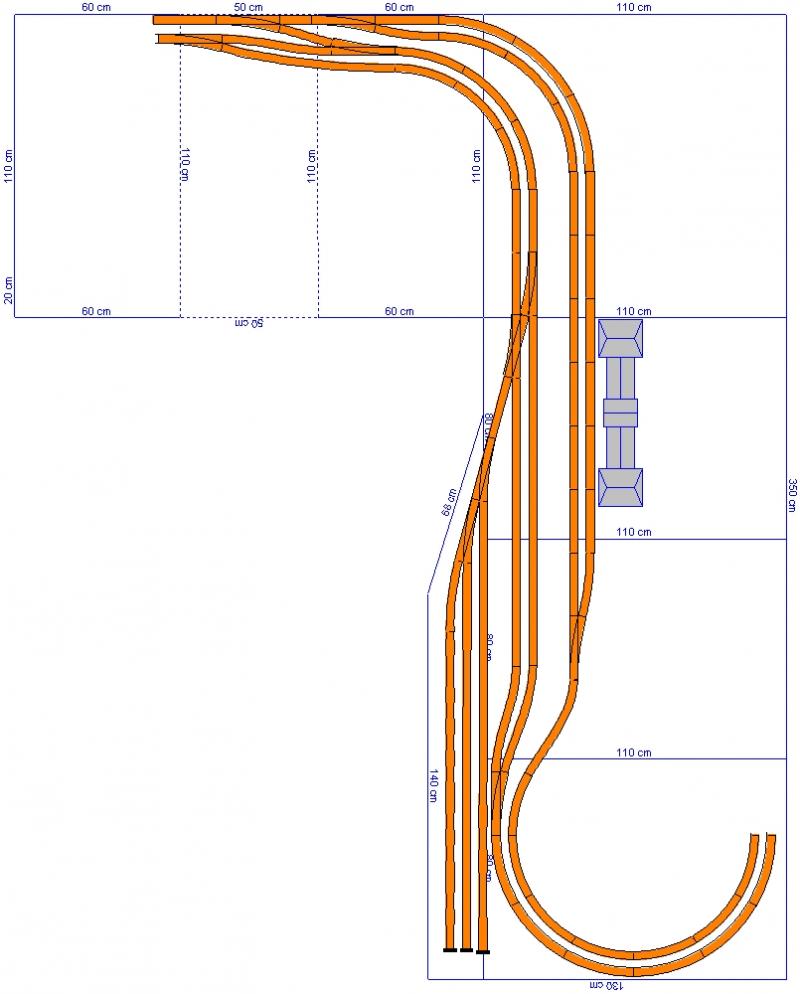

Zo het is zaterdag koud buiten en heb toch niks te doen dus weer aan de slag met wintrack.

ik had nog steeds plan hoe ik mijn station wilde hebben maar met veel na denken en puzzelen is het volgende eruit gekomen graag zou ik jullie mening willen weten.

De 2 uit kopstukken links boven en rechts onder gaan naar het schaduw station en ik weet dat er een klein keerlus in zit maar dat wordt verholpen door een keerlus print.

Erik-Jan

[Joeke]

Hoi Erik, jouw baan oppervlakte lijkt op onze baan. Zie Klein Höllental in wat zijn we aan het bouwen.
Wij hebben het station diagonaal laten lopen om meer perron lengte te creëren.
Maar het is een heel gepuzzel, Wij zijn ook druk aan het schuiven geweest met de rails.

groeten Joeke

[Jeronimos]

Met Joeke,

Zou in jouw geval ook het station diagonaal laten lopen, misschien enigszins rond.

Jeroen

[Erik]

Ik kon mijn station helaas niet diagonaal plaatsen omdat ik met trein van zo 2 meter lang ga rijden.

Ik heb het wel geprobeerd maar wat ik ook probeerde het lukte mij niet om een mooi station te maken.

Erik-Jan

[Erik]

Een kleine update.

Ik heb voor de zoveelste keer mijn baanplan overhoop gegooid en een stuk kleiner gemaakt het linker gedeelte van de baan (zie de foto's) is weg.

Ik heb dit met name gedaan met het idee stel dat we later een kleine krijgen dan moet er een extra plek zijn (moet ook aan mijn vrouw denken) voor haar bureau zodat zei ook haar hobby nog kan doen.

Het grijze gedeelte is het schaduw gedeelte en wat je niet gaat zien en het oranje gedeelte is het zichtbare gedeelte.

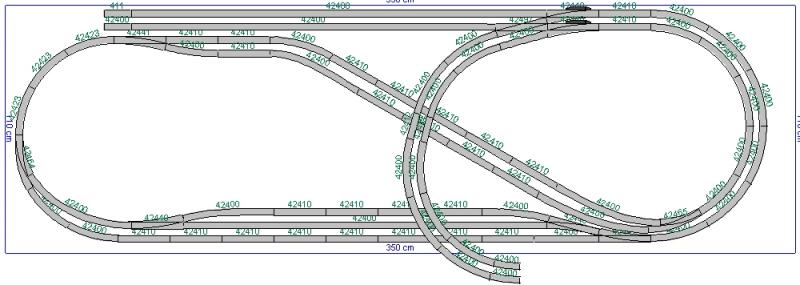

Schaduwstation.

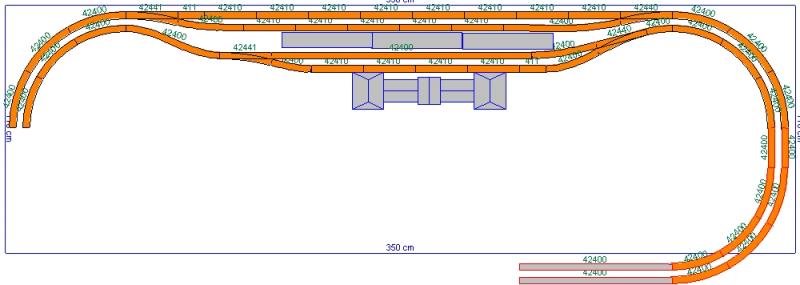

Zichtbare gedeelte.

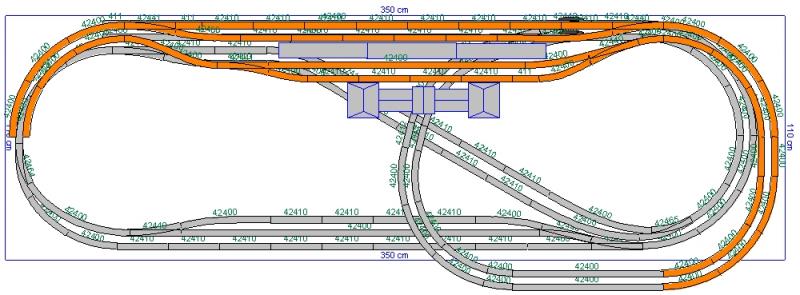

Totaal overzicht.


Ik weet dat er een gedeelte buiten de baan uit steekt maar dat is ook de bedoeling maar de tekening is nog helemaal niet klaar misschien komt er een klein opstel terrein en het linker gedeelte moet nog verder uit gewerkt worden.

Mvg
Erik-Jan

P.s graag zou ik jullie mening willen weten over deze baanplan weten bedankt alvast.
