Kan een Roco Digitalversterker 10764 als booster geschakeld worden?

[Jimmy]

@Michael: Hoe hebben jullie deze dan gekoppeld. De 10764 en 10761 hebben toch maar 1 boosterbus.

@santerdam: Komt er dus op neer dat kortsluiting tijdens bedrijf wel gewoon gedetecteerd wordt, alleen bij het aanzetten niet?

[santerdam]

Jimmy, lees het artikel van Karst even, daar staat alles perfect beschreven.

Sander

[Jimmy]

Dat topic heb ik al een aantal keren gelezen.

Als ik het goed begrijp is het probleem met de kortsluitdetectie ook aanwezig bij de standaard multimaus-set (10764).
Hiermee bedoel ik dus het feit dat kortsluiting bij het inschakelen van de centrale/booster niet gedetecteerd wordt.

Als dit zo is, dan maakt het ook niet uit als dit probleem voorkomt bij een 10764-10761 combinatie

[MichaelArends]

@Michael: Hoe hebben jullie deze dan gekoppeld. De 10764 en 10761 hebben toch maar 1 boosterbus.

Solderen;

• als je het kastje openmaakt (4 zwarte pennetjes aan de zijkant wegboren) Zie je op de printplaat dat je daar nog een rj 10 connector kunt plaatsen. Soldeer daar de contra stekker
• Gaatje maken in de kap voor de connector (wil goed met soldeerbout + vijl)
• En als je hem dan toch open hebt, kun je beter ook direct de master en slave afplakken met zwarte tape.
• Kap erop en je 2e booster is klaar om te gebruiken.

vr gr Michael

[Wim Ros]

Of gewoon zoals al zo vaak geschreven over dit onderwerp een splitter gebruiken. Dus kastje gewoon dicht laten. Het forum staat bol van de informatie over dit onderwerp.

Mvg
Wim.

[MichaelArends]

Of gewoon zoals al zo vaak geschreven over dit onderwerp een splitter gebruiken. Dus kastje gewoon dicht laten.

Dat is idd precies hetzelfde, als je namelijk op de printplaat kijkt is het een 1 op 1 verbinding

vr gr Michael

[alexboom]

Als ik het goed begrijp is het probleem met de kortsluitdetectie ook aanwezig bij de standaard multimaus-set (10764).
Hiermee bedoel ik dus het feit dat kortsluiting bij het inschakelen van de centrale/booster niet gedetecteerd wordt.

Als dit zo is, dan maakt het ook niet uit als dit probleem voorkomt bij een 10764-10761 combinatie

Is het niet zo dat de multimaus pas nadat deze geboot is een dcc signaal naar de booster geeft en er dan pas stroom naar de rails gaat.
Dus een kortsluiting zou nooit de standaard roco booster(startset) kunnen stukmaken tijdens inschakelen. (Als ik Karst ze uiteenzetting als leek een beetje heb begrepen.  )

[Jimmy]

Ook dat zou kunnen. Mijn interpretatie van Karst's uitleg was het voorgaande. Ook ik ben maar een leek op dit gebied.
Feit is dat maar 1 van ons gelijk kan hebben. Ik ben benieuwd

[MichaelArends]

Zo heb ik het op onze clubbaan aangesloten


(op de 3-rail baan kunnen we kiezen tussen 2-rail en 3 rail systeem analoog of digitaal)


vr gr Michael

[santerdam]

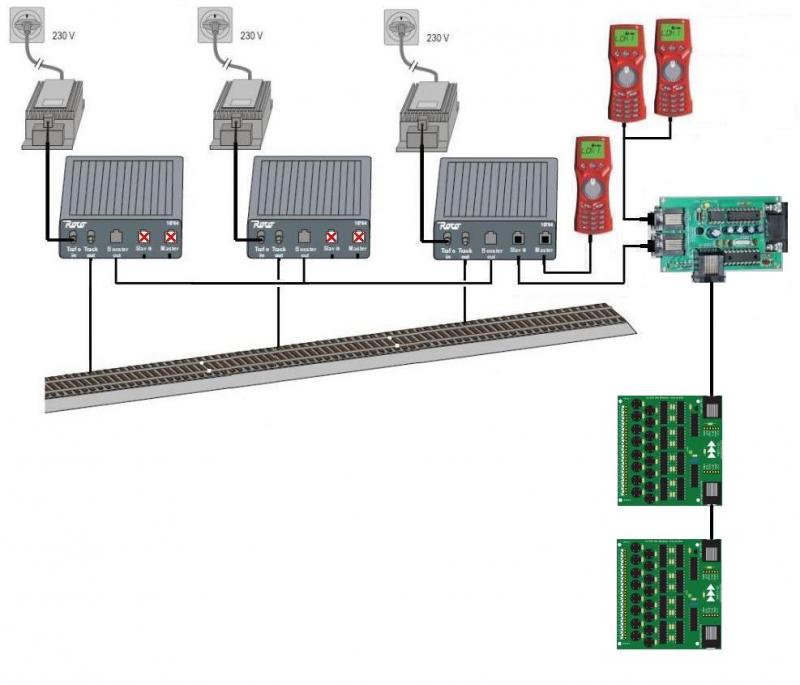

Ter informatie de opstelling die ik heb :


_{(klik plaatje voor vergroting)}

Sander

[henk]

Even terug gegaan naar de bron over dat 10761 en 10764 verhaal. Het lijkt net iets ingewikkelder. Van de 10761 zijn minstens twee verschillende versies gemaakt met verschillende printen.



Op Duitse websites heb ik al jaren geleden gelezen dat de kortsluitsignalering van de verschillende versies van de 10761 niet goed met elkaar zouden samenwerken. Dat zou dan weer betekenen dat de oude versies van de 10761 (kleine print) ook niet goed met de 10764 kan samenwerken.

[Jimmy]

Sorry voor de late reactie, maar ik heb vandaag pas tijd gehad.

Het gebruiken van een 10764 booster/centrale icm een 10761 als booster GAAT NIET!!!
Ik heb het vandaag geprobeerd. Wat ik ook doe, er blijft een kortsluitingsmelding komen bij het overrijden van de ene naar de andere booster.

Ik meet ook een spanningsverschil van 1,1 - 1,5V tussen beide secties.

Zoals bekend heeft de 10764 een trafo van 16V en de 10761 ene van 15V.
Ook dit heb ik gelijk getrokken door beide boosters op trafo's van 15V aan te sluiten.

Het DCC signaal loopt wel gewoon door, ik kan ook zonder problemen op beide secties rijden, alleen van de ene naar de andere gaat dus niet.

Suggesties om dit op te lossen zijn uiteraard altijd welkom.

[Wim Ros]

Misschien de aansluitdraden naar 1 van de secties eens verwisselen, misschien is de poling wel niet goed.

Mvg
Wim.

[Hans sprinter]

Jimmy, weet je zeker dat je de stekker goed om hebt bij beide boosters?
Ik ben daar ook eens tegenaan gelopen. Zorg dat de "polariteit" goed zit.
Probeer anders eens de stekker van de baan aansluiting van de ene booster
gewoon eens om te draaien. Het is maar een idee.
Je zou geen kort sluit melding moeten krijgen, juist die werkt niet altijd goed bij
het kombineren van een 10764 met een 10761.
Greetz, Hans

edit Wim was me net voor.....

[Jimmy]

@ hans/wim: Uiteraard heb ik dat geprobeerd. Ik denk dat het probleem zit in het spanningsverschil.
