Bp7:Reithsburg-H0-Ep II

[Jeroni]

Joh, zie dit draadje nu pas. Wat gaaf zeg. Heerlijk sfeerplaatje met die straatverlichting, ook paar berichten van jou hierboven.

nice work!

J

[Ivo vS]

Dank je voor t compliment Jeroen.

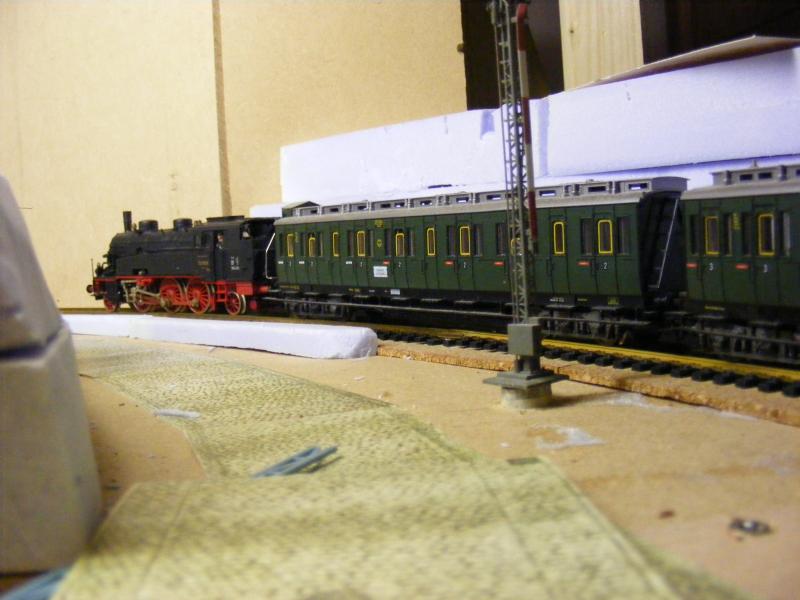

Er verkeert nog veel in de ruwbouw fase maar ik kon het toch niet nalaten om even een paar keer heen en weer te rijden met m'n BR 75. Heb eindelijk de 75 van een magneetje voorzien zodat deze ook de wissels kan beïnvloeden.

Op de voorgrond liggen nog wat restjes van de perronoverkapping die ik wil gaan gebruiken om een viaduct te bouwen dat over de weg en het spoor moet komen te liggen. Dat bouwproject start nadat ik de rails eronder voorzien heb van ballast en een kleurtje.

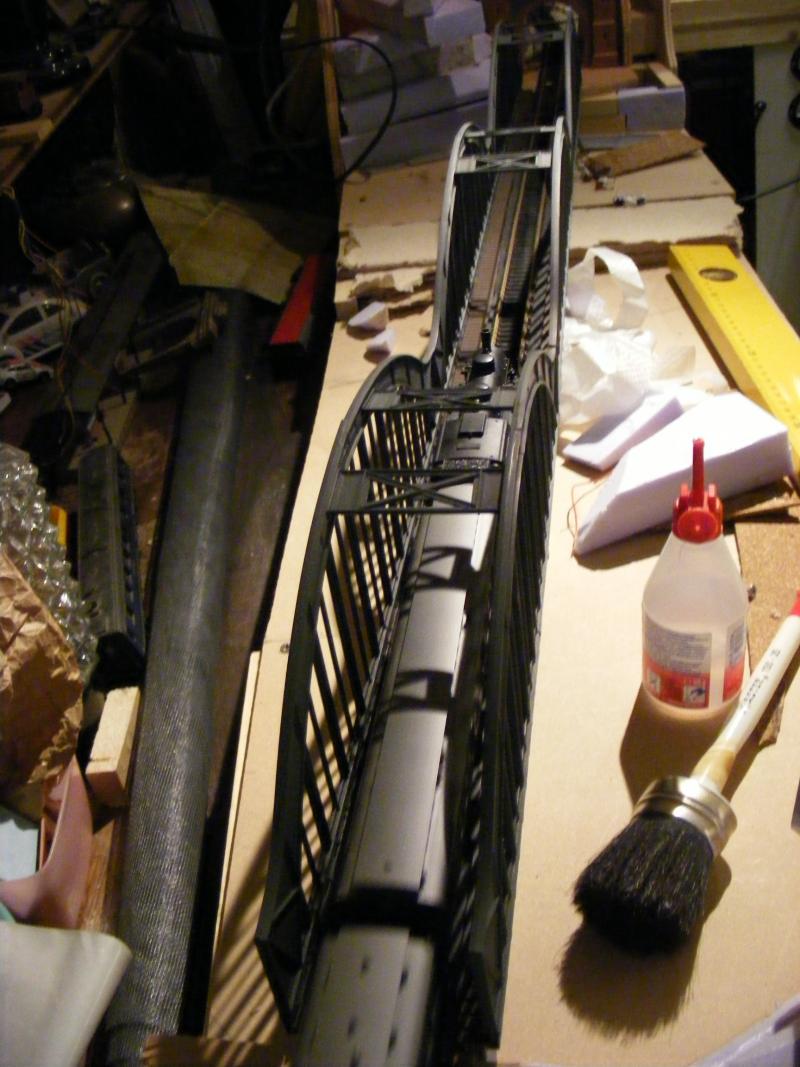

Hier de trein op de brug, water ontbreekt nog, maar dat wordt straks een rivier waar nu nog het bouw materiaal ligt.

In de tussentijd even een sein aangesloten en het tweede deel van de straatverlichting aangesloten.
Zie ik dat steeds bij het schakelen van het wissel en het sein de straatverlichting begint te knipperen. Dat is natuurlijk een dom gezicht en ook een domme fout. Nooit lampjes en wissels op dezelfde trafo aansluiten.
Dus om dit probleem uit de wereld te helpen ga ik een voeding uit een oude server gebruiken om de modules van voldoende stroom te voorzien.

De voeding levert in twee groepen 12V af en in een groep 5V, altijd handig voor de verlichting.

groet,

Ivo vS

[Ivo vS]

Vreemd zijn ineens mijn foto's verdwenen? Nu ik dezelfde foto's opnieuw upload staan ze er weer.
In ieder geval ben ik (eindelijk) begonnen aan m'n HK draaischijf bouwpakket. Het draaiend deel, inclusief motor had ik al geplaatst maar dan begint het pas. Zelf even een brug bouwen...

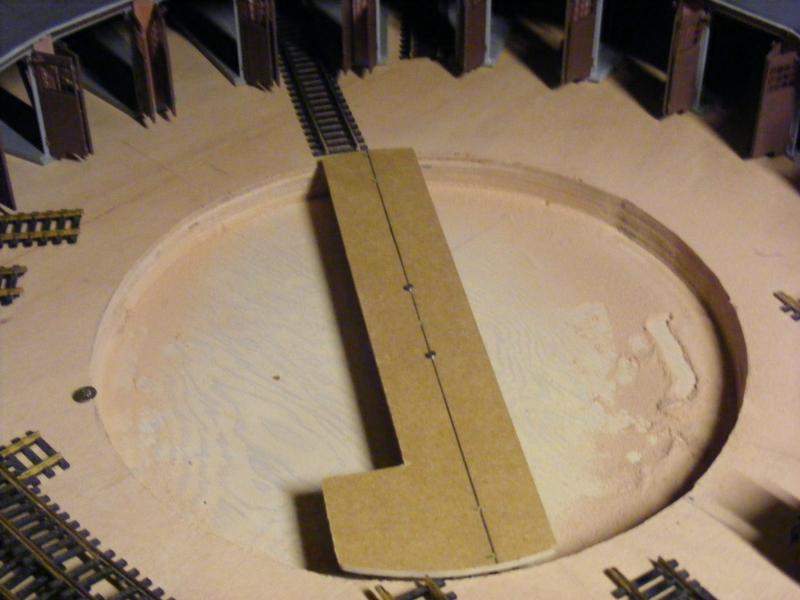

Brugdek ruwbouw van 4 mm mdf. Straks eens 2x29,7cm rails afzagen en monteren. De afwerking van de brug zal ik doen met plastic strips die ik nog over heb van het bouwpakket van de perronoverkapping. Ik heb nog voldoende plaatwerk over met klinknagel en traanplaatmotief.
Dat wordt dus nog het nodige knippen en plakken. Het afstelwerk van de draaischijf is gunstig uitgepakt Ik had voor het zagen al de middellijn uitgetekend waardoor geen afwijking is ontstaan. Kwestie van gaatjes boren op het lijntje.
Alleen de montage van de houten bovenplaat op de aluminium strip was even minder goed verlopen doordat aan een uiteinde  er een ruimte ontstond tussen het mdf en het aluminium. Het schroefje pakte niet goed in het mdf en drukte daardoor het mdf omhoog.

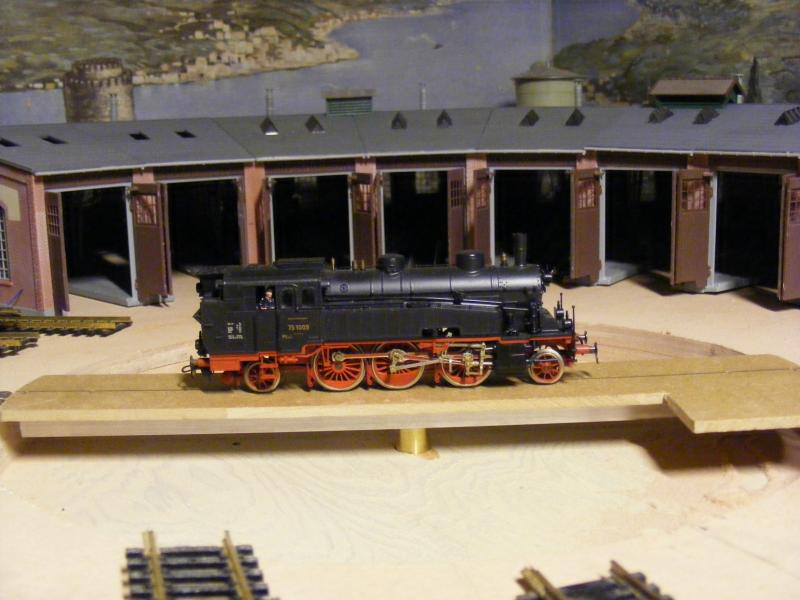

Uiteindelijk heb ik het gaatje in het mdf op geboord waarna het schroefje wel pakte. Hier nog even een foto van de 75 op de schijf.

Dat was het even voor zover.

groet,

Ivo vS

[Ivo vS]

mini update,

Jaap heeft al een uitgebreid bouwverslag van zijn HK draaischijf maar ik wil die van mij toch niet achterwege laten.
Eens kijken of ik een beetje bij de bouwkunsten van Jaap in de buurt kom
Ik heb net de railstaven op m'n draaischijf geplaatst. Ik heb een houten mal gebruikt om de railstaven op afstand te houden. Daar de railstaven tegenaan gedrukt en vastgelijmd. Alleen daarbij ook de mal vastgeplakt aan de railstaven.
Prima secondelijm, zat meteen muurvast.

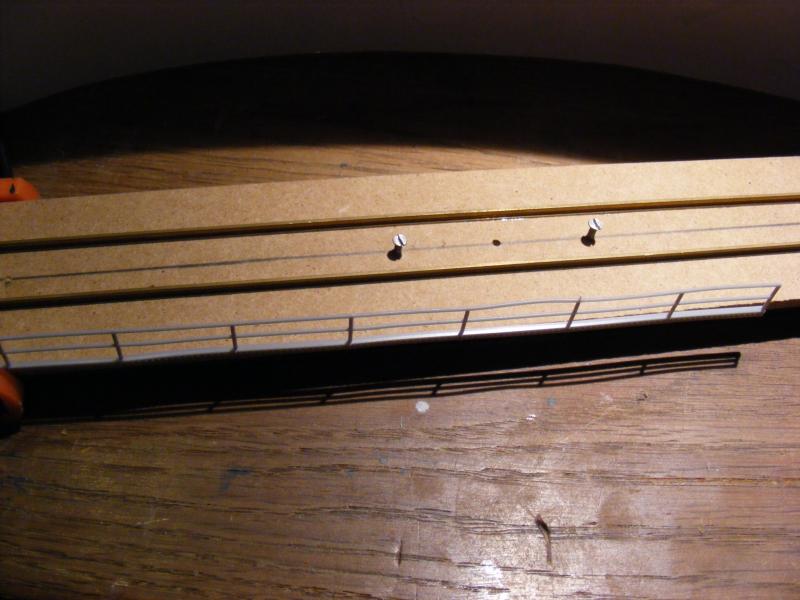

Dit is het resultaat na et verwijderen van de mal:

Nu nog aan een kant de staven op lengte slijpen. Het hekje heb al even geplaatst om te kijken of dat past.

groet,

Ivo vS

[Ivo vS]

Volgend stukje geprutst:

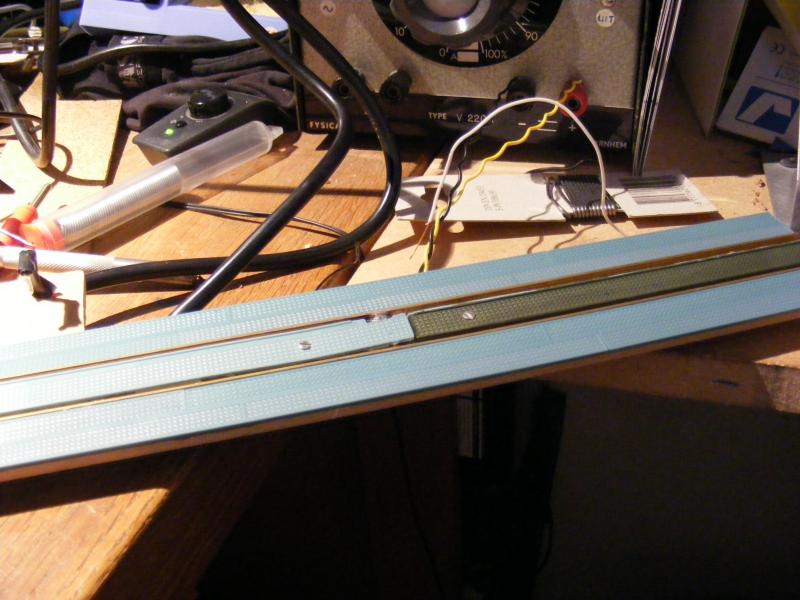

Had ik netjes de draadjes vast gesoldeerd aan de rails, gecontroleerd dat er een ook een gesloten stroomkring was. Het treintje reed. Daarna het bovenste deel van de draaischijf voorzien van een stukje plastic.
Wilde ik na het plakken het geheel voor de zekerheid nogmaals controleren, deed niks het meer...
Alles nagemeten en ja hoor op de meest onmogelijk bereikbare plek tussen het plastic was het draadje van de rails los. Helaas een stukje plastic weggebrand met de soldeerbout tijdens het opnieuw vast solderen maar nu werkt het weer.
Het was nog even prutsen om de draadjes naar het lampje redelijk weg te werken.
Het werkt dus
Op naar het schilderwerk en even dat lelijke plekje soldeertin wegwerken.

groet,

Ivo vS

[Ivo vS]

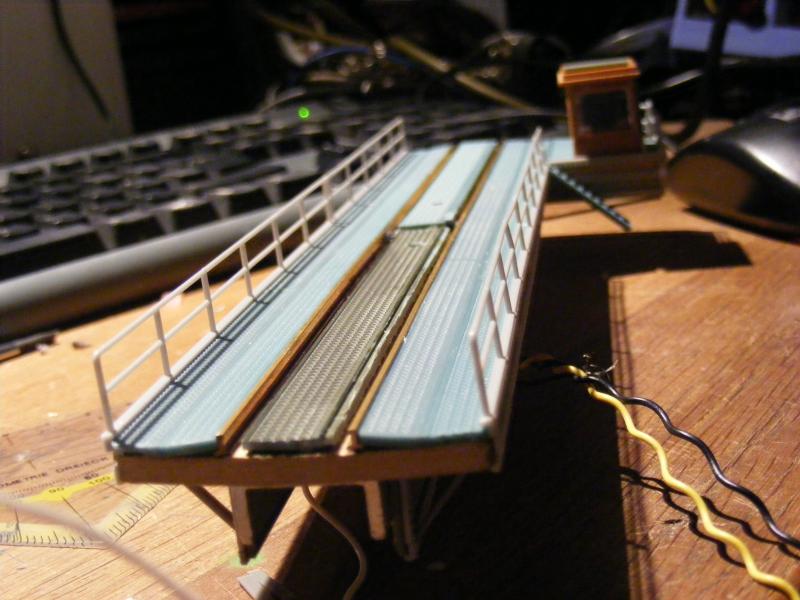

Voor ik aan het schilderwerk kan beginnen nog even de laatste details aangebracht.

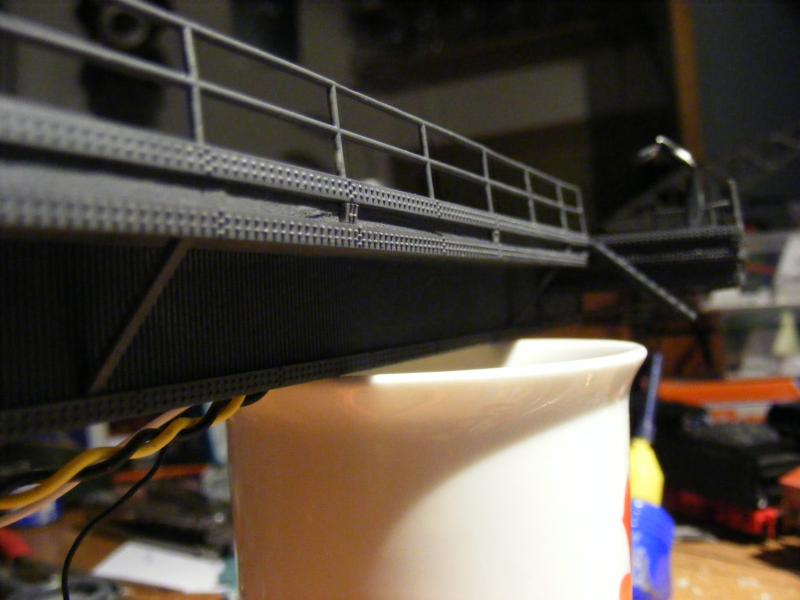

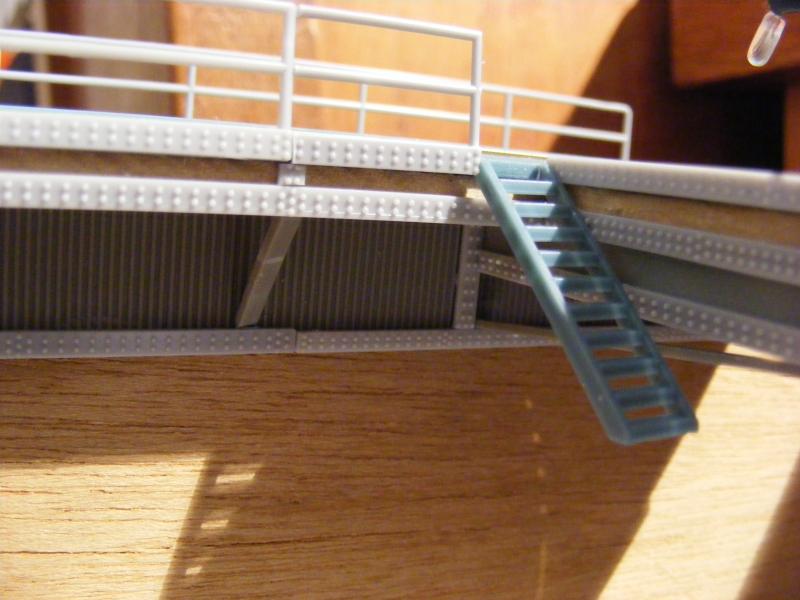

Voldoende klinknagels in het zicht:

Waar restanten al niet goed voor zijn. Voordeel: dit houdt de schijf ook lekker goedkoop .

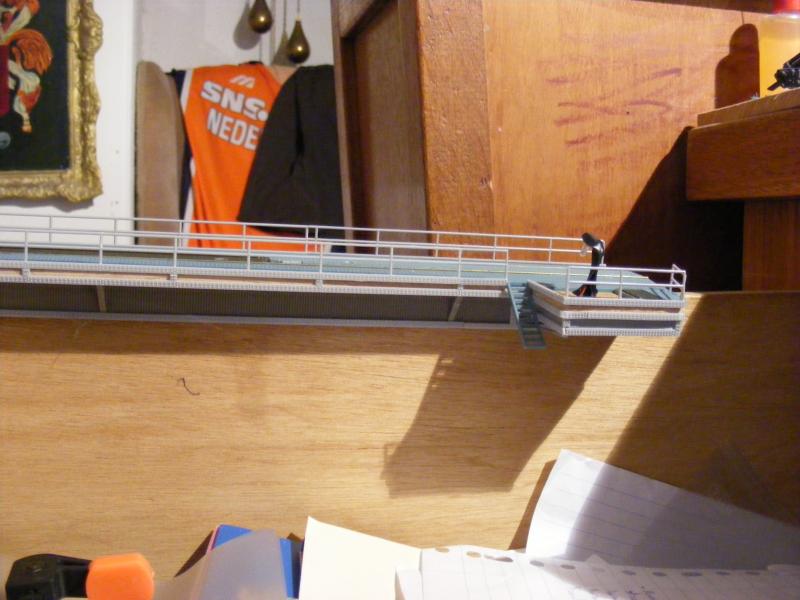

Al de strips met klinknagels waren eerst voorzien van een hekje. Behalve bij de bovenste strips heb ik alle hekjes verwijderd en met secondelijm op het hout geplakt. Het geribbelde stukje plastic is een stukje van een perron overkapping. Daarvan had ik net voldoende over om beide zijden van de onderbouw te voorzien van een wandje.
Rechts achter het trapje heb ik een extra kunststof strip geplakt om de bedrading van de verlichting weg te kunnen werken.
Het lampje in de rechter bovenhoek komt straks in het huisje:

Nu kan ik echt gaan schilderen en dat is hard nodig met dat verschrikkelijke kleurtje bovenop de brug.

Groeten,

Ivo vS

[JaJo]

Leuk om te lezen Ivo hoe jij je brug bouwt. Ziet er al goed uit!

Groet Jaap

[racer]

Ziet er zeker goed uit. Netjes gemaakt
Gr Bob

[Ivo vS]

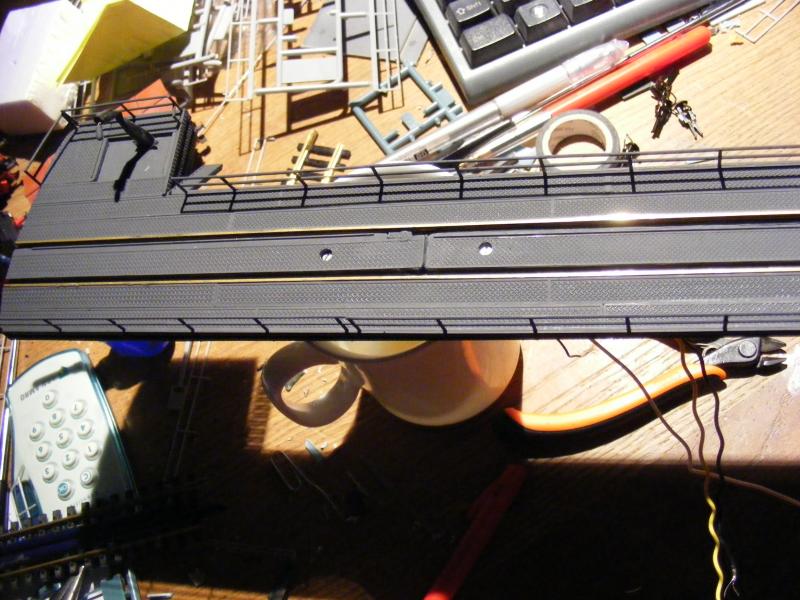

Dank voor de complimenten. Ik heb de eerste verflaag erop zitten:

Beetje glimmende rails nog, daar zal ik straks ook nog een kwastje overheen halen.

Dit staat voorlopig nog even te drogen.

Groet,

Ivo vS

[Ivo vS]

Zo, ook weer door schade en schande wijs. Had ik een mooi stripje met klinknagels net iets te ver uit laten steken aan de brug. Mooi dat de brug niet meer volledig rond kon draaien. Nu blijkt dus ook dat er ergens 2a3 mm speling zit op de diameter van de put want ik kreeg de brug op een plek makkelijk in de put gemonteerd. Dus meteen geschuurd en ook het stripje klinknagels even verwijderd.
Alles draait weer zoals het gepland is. Nu wachten op de bestelling van Conrad met druk- en kiepschakelaars en een 12 standenschakelaar. Dan kan de bouw onder tafel verder.

groet,

Ivo vS

[JaJo]



Dan kan de bouw onder tafel verder.

Succes, dat is wel even puzzelen Ivo.

Groet Jaap

[Ivo vS]

@Jaap, Dat puzzelen komt wel goed. Helaas vandaag maar een gedeelte van de bestelling binnen. Dus de verbouwing van het rangeerterrein is nu eerst aan de beurt.
Het controle paneel moest ik gaan vernieuwen in verband met de aansturing van de draaischijf. Daarom maar meteen goed gedaan, er komt een compleet nieuw paneel. Een deel van het controle paneel had ik verwerkt in de module van het rangeerterrein.
Het volgende paneel komt geheel los te staan, alleen verbonden met stekkers.
De extra ruimte die ontstaan is met de sloop van het oude controle paneel wil ik gebruiken voor enkele laad en los sporen. Dan heeft het terrein meer nut.
In deze verbouwing neem ik meteen de wisselstraat mee zodat de rijmogelijkheden beter en realistischer worden. Ook kan ik dan gewoon rechts rijden in plaats van links. Foto's volgen later, eerst solderen en bouwen.

groet,

Ivo vS

[Ivo vS]

Pech, verkeerde onderdeel besteld bij con**d. Nu heb ik ON/OFF schakelaars in plaats van (ON)/OFF schakelaars. Op het datablad stond de juiste info maar op de afbeeldingen op de website niet. Mooi dat con**d de info van de afbeelding gebruikt en ik dus het verkeerde product besteld heb.
Nu heb ik wel hele mooie nieuwe schakelaars om de verlichting van m'n baan mee te schakelen. Foto volgt nog na al het soldeerwerk.
De impulsschakelaars heb ik nu alsnog besteld. Dat wordt nog een paar dagen wachten. Gelukkig voldoende ander werk te doen.

groet,

Ivo vS

[Ivo vS]

Nou na even solderen is het schakelpaneel van de verlichting als volgt:

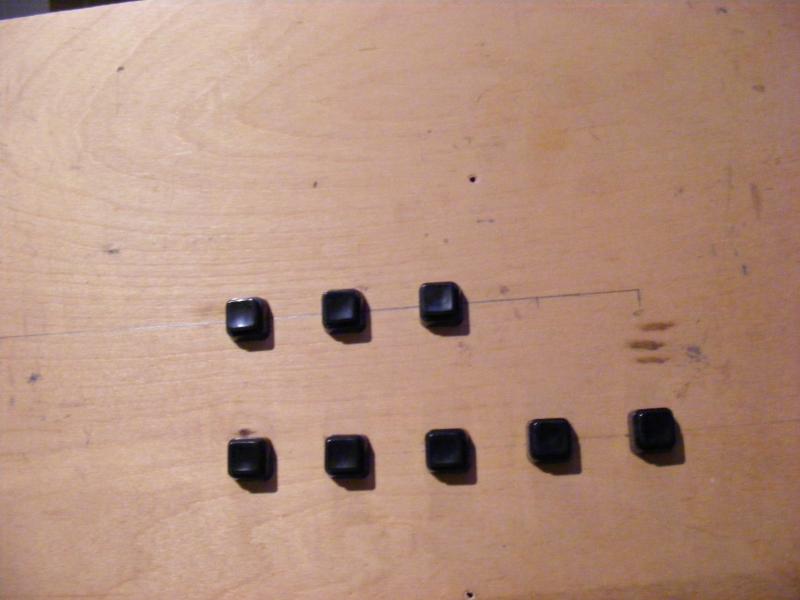

De voorzijde:

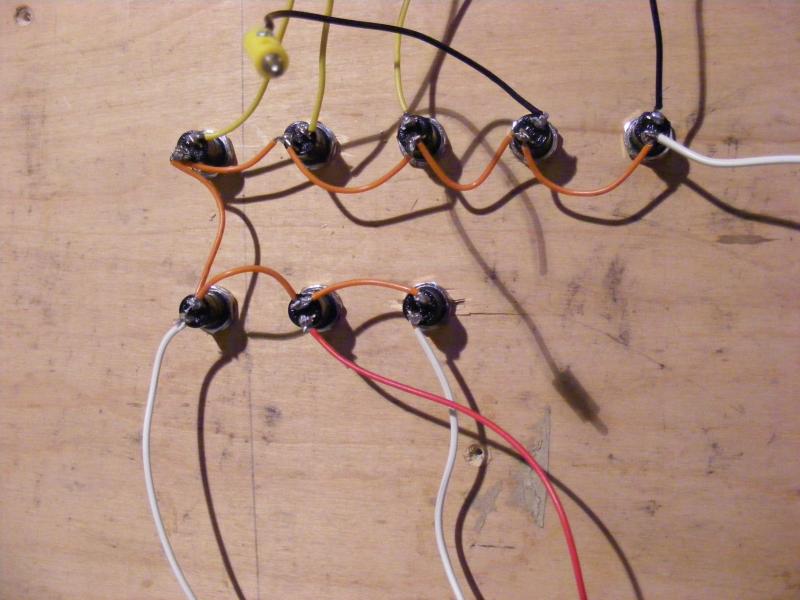

en de achterzijde:

Helaas komt het schakelpaneel van de wissels nog niet lekker uit de verf door het ontbreken van de drukschakelaars. IK ben net begonnen aan het inbouwen van de eerste vier wissels en een ontkoppelrail.
Zal daarvan morgen ook foto's neerzetten. Nu eerst de eerste bedrading aan de railsstaven solderen en schakelaars van het controlepaneel van bedrading voorzien.

groet,

Ivo vS

[Ivo vS]

Mini update!

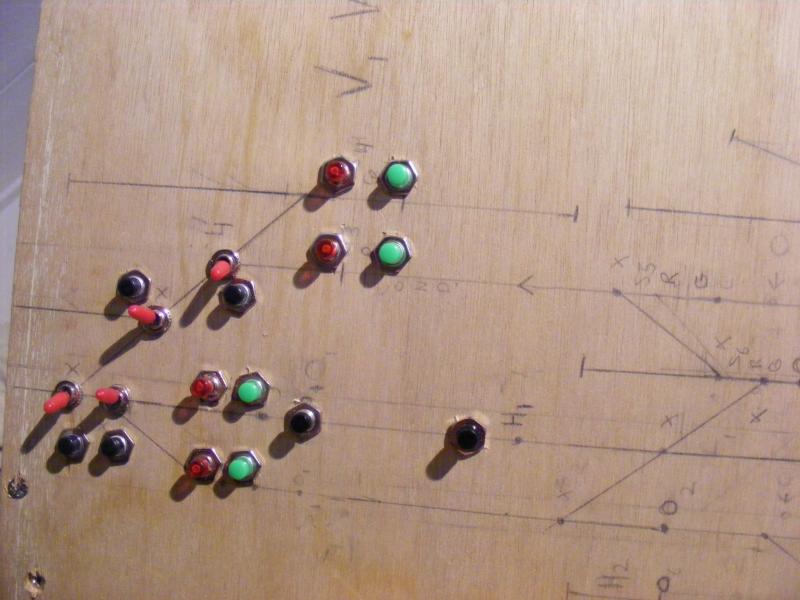

Zo volgend stukje schakelpaneel:

Deze is voor de aansturing van wissels en seinen op de stationsmodule en straks ook het rangeerterrein.
De aansturing van de draaischijf volgt op een tweede paneel. Dan kan de module ook afzonderlijk van de baan aangestuurd worden.
Contact met de modules verloopt via telefoonstekkers voor de continuestroom en 25polige stekkers voor de impulsstroom.

Groeten,

Ivo vS
