Fleischmann V200 terugbouwen naar analoog

[Klaas Zondervan]

Betreft: Fleischmann 7250, dieselloc V200, schaal N.

Een kennis van mij heeft deze loc gekocht met een decoder erin. Nu komt hij die binnenkort bij me brengen want hij wil hem weer analoog hebben. Lijkt simpel, en dat is het ook, want er zit een NEM651 interface in. Maar de dummystekker is er niet meer. Dus de vraag is: weet iemand hoe de verbindingen in de dummystekker zitten? Kan ik uiteraard zelf wel uitzoeken, maar het zou handig zijn als ik vooraf al wat informatie kan krijgen.

Concrete vragen:
De verbindingen tussen de motor en de stroomafname, is dat 1-3 en 2-4, of 1-4 en 2-3?
De diodes voor de frontseinen, zitten die op de dummystekker, of zitten ze ergens anders in de loc?

[Ekklesia]

Klaas,

Is het niet eenvoudiger om een dummystekker te kopen¿¿¿¿¿
Dit scheelt een hoop gepriegel en als je later alsnog digitaal wilt gaan rijden dan hoef je er enkel maar weer een decoder in te prikken.

Neem althans aan dat die dummy's los verkrijgbaar zijn, zoniet dan via het forum bij iemand weg halen die een digitaal voorbereide lok heeft gekocht en er een decoder heeft ingeprikt en dus de dummy voor oud vuil ergens in een hoekje heeft liggen.

Groenten Rob

[br194]

Hallo Klaas,

Even opgezocht, zie http://www.1zu160.net/digital/schnittstelle.php voor een uitgebreide uitleg en aansluitgegevens.
Op het blad NEM651 (bijna onder aan de pagina) staat ook aangegeven hoe de diodes worden aangebracht.

Succes.

Willem

[Bernhard Keizer]

Hallo,

Voorstel een dummy-stekker org Fleischmann V200 7250 voor de decoder. Zijn misschien twee mensen blij.

groeten,

Bernhard

[Wim Ros]

Het is 1,3,5 en 2,4,6 Diodes zitten meestal onder de aansluiting van de contactstrip naar de motor. Die bekende rondje schijfjes bij Fleischmann.

Mvg
Wim.

[Klaas Zondervan]

Zoals zo vaak is het antwoord van Wim het meest direct, en waarschijnlijk ook het meest bruikbaar. Ik ga voorlopig daar maar even vanuit.
Andere antwoorden liggen toch weer meer op de digitale tour.
Het kopen van een originele dummy is even geen optie, geen winkel in de directe onmgeving, en geen tijd om per post te regelen. Dus ik ga voorlopig maar voor draadbrugjes in de interface volgens de door Wim gegeven verbindingen.
Iedereen bedankt voor de moeite!

[Jos001]

Ik kan indien gewenst wel een foto maken van de dummy.

Groetjes,
Jos

[piksov]

Aha,

Ab heeft 'em toch gekocht ..

Stuur even een pm met een adres, dan stuur ik een stekkertje op ....

....

[Klaas Zondervan]

Ab heeft hem inderdaad gekocht. Maar hij komt vanmiddag al naar me toe met die loc. Dus de tijd wordt wat krap. Evengoed krijg je een PB met mijn adres. Altijd handig voor later.

[Bernhard Keizer]

Zit er een decoder in die je ook kan instellen op analoog bedrijf, dan kan hij gewoon blijven zitten.

[Klaas Zondervan]

Geen idee wat voor decoder het is, dat zal vanmiddag blijken. Maar los daarvan, zowel de koper als ik hebben geen digitaalspullen in huis, dus er valt niks in te stellen. Bovendien is analoog via een decoder niet hetzelfde als echt analoog. Die decoder gaat er dus uit, en wordt vervangen door een paar doorverbindingen, en indien nodig nog een paar diodes. Ik zal wel even laten weten hoe het afgelopen is.

[Klaas Zondervan]

Het is dus een beetje anders gelopen dan ik had voorzien. Hij had die loc wel gekocht, maar die was nog niet gearriveerd. Komt later, dus dat stekkertje van Piksov komt waarschijnlijk toch nog op tijd.

In plaats daarvan zijn we samen een paar uurtjes bezig geweest met het verwisselen van asb'tjes en koppelingen, en het smeren van wat erg droge aandrijvingen. Tjonge, wat een minispul is dat N toch. Heb je de ene stoomloc met tenderaandrijving gehad, blijkt de volgende toch net iets anders in elkaar te zitten.

Wordt vervolgd.

[Klaas Zondervan]

Even een update van de stand van zaken. Gisteren de dummystekker binnengekregen van Guus (piksov), waarvoor hartelijke dank.

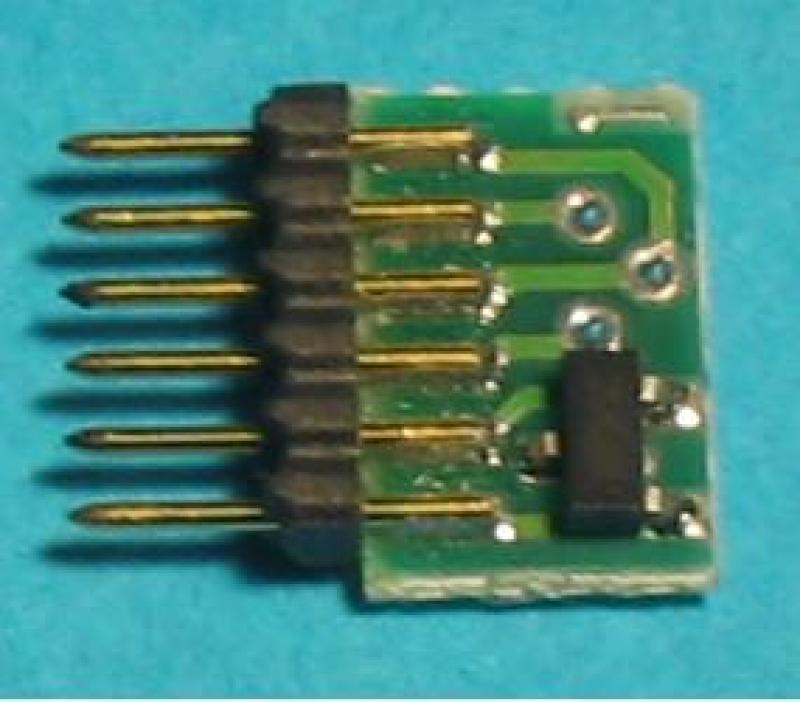

fotootje:


Dat zwarte dingetje onderaan blijkt een dubbele diode te zijn.

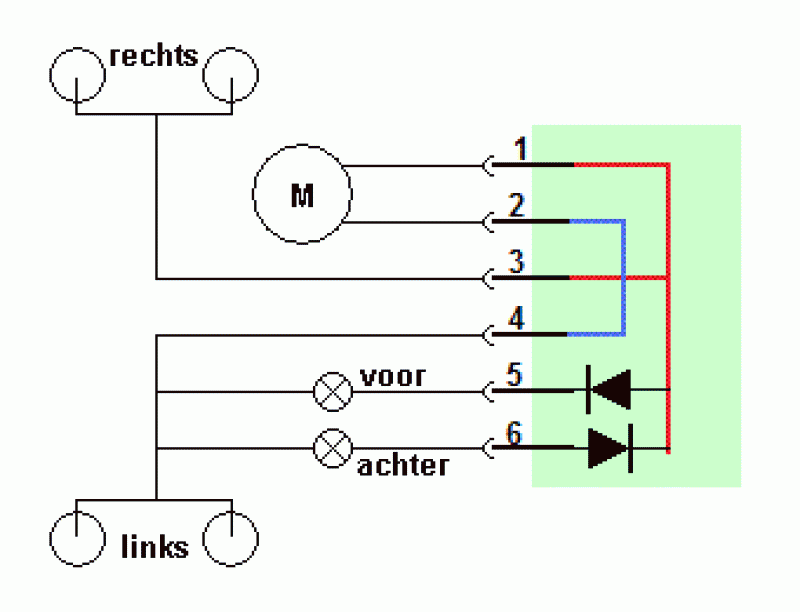

En schematisch ziet het er dan zo uit:


Ter leringhe ende vermaek. Nu maar afwachten wanner Ab die loc binnen krijgt.
