roco portaalkraan 40115.1 en 41296

[BertuzZz]

Beste Piet,

dank voor je uitgebreide omschrijving, maar mijn vraag was enkel of ik beide kranen dus op het printje (kraan uit) aan moest sluiten. Dat is dus volgens mij wel het geval.

[Robkop]

volgens mij moet het pinnetje juist omhoog om grip op de motor te krijgen. na even draaien vab de motor pakt ie 'm wel

bij mijn kraan werkt het heffen en vieren van de giek niet. Ook de funktie aansluiting voor de magneet reageert niet op een commando vd joystick.
Voor de rest best een leuke set voor 't geld. maar dan moet wel alles werken.

Ik ben nu ook in het bezit van een volledig werkende kraan.
De 1e die ik mocht ontvangen had een joystick waarvan het vuurknopgedeelte niet werkte.
De klacht die hier op is uitgegaan is uiterst netjes opgelost.
Nu kan ik ook hijsen, zakken vieren en heffen en draaien etc.
ik heb ook een voorkeur om de kraan rijdend op rails te plaatsen en met trekdraden te laten rijden.
Vorige eeuw heb ik ooit een bokkraan gebouwd uit messing met aandrijvingen met trekdraden bediend door elektrische aandrijvingen onder de grondplaat. Die zelfde techniek zal ook op de Roco kraan kunnen worden toegepast

[BertuzZz]

Houd je me dan even op de hoogte robkop. Ik wil hem nl. ook op rails kunnen laten rijden

[p.heinst]

Hallo Bert en Henk.

Bert,

maar mijn vraag was enkel of ik beide kranen dus op het printje (kraan uit) aan moest sluiten.

beide kranen moetendan op dezelfde uitgang van de interface aangesloten worden, maar dat heb je dacht ik zo telezen al begrepen.


Henk,
Wat betrefd de instelling van cv 53, zou best kunnen omdat het met de lokmuis niet fijn werkt, ik gebruik deze normaal niet, wel even geprobeerd maar is niet fijn.
Mijn beide kranen, de ongevallenkraan en de portaalkraan even aangesloten en beide werken zonder problemen met de multimaus en de joystick. Wel de aansluitdraden verwissellen omdat met de multimaus een directe aansluiting is met het digitale systeem en met de joystick dit via de interface loopt.
Ik heb hierbij geen veranderingen in de cv gedaan, hoeft volgens mij ook niet dus bij de multimaus en de joystick.

Zal het de komende dagen eens uitproberen met de lokmuis of daar cv wijziging voor nodig is.

Gr Piet

[p.heinst]

Hallo allen

Aansturing digitale portaalkraan en ongevallenkraan met de multimaus,

* Sluit de kranen aan op het digitale systeem.
* Zet de multimaus op het juiste adres 6 meestal of 7 of 8.
* Druk op 1 en je kunt met de draaiknop de mast laten zakken of omhoog, klein
   vierkantje met cijfer 1 op het display links onder.
* 1 en licht/ok toets laat de hijsdraad bewegen, vierkante met 1 en sterretje in
    display.
* druk op lichttoets/ok en de kraan draaid, sterretje in het display.

Dus in het display,
1 = mast hoog/laag
1 en * = hijsdraad hoog/laag
* = kraan draaid links/rechts


gr Piet


[Robkop]

Houd je me dan even op de hoogte robkop. Ik wil hem nl. ook op rails kunnen laten rijden

Hoi, als het zover komt , dan plaats ik allicht een bericht, maar dat kan nog wel even duren.

[Henk Kooiman]

@Piet,
CV 53 is ondertussen gelukt.  F1,F2 en F3 werken nu vanaf IB. Volgende stap mbv koploper. Werkt nog niet maar dat is tzt voor koploper forum.
wederom bedankt.
henk

[marnix2000]

hallo,

Ik heb deze week de (rode) Roco kraan ontvangen. In de handleiding van de bijgeleverde Joystick staat dat de Joystick via de kraanmodule 10780 op de stroomverdeler 10726 aangesloten moet worden.
Maarreh... die stroomverdeler 10726 zit er helemaal niet bij. Klopt dit, of is mijn set incompleet ?

Waar moet ik de Joystick nou op aansluiten ?


groet:Marnix

[p.heinst]

Hallo Marnix,

De stroom verdeler 10726 zit er niet bij, deze gebruikt roco omdat de nieuwe trafo's zijn voorzien van een stekkertje en daardoor heb je geen aansluiting meer voor losse draadje, bij de oude kun je die gewoon inklemmen.
Heb je een nieuwe trafo met rond stekkertje dan moet je daar een contra stekkertje aanmaken zodat je daar de stroom vanaf kunt halen.

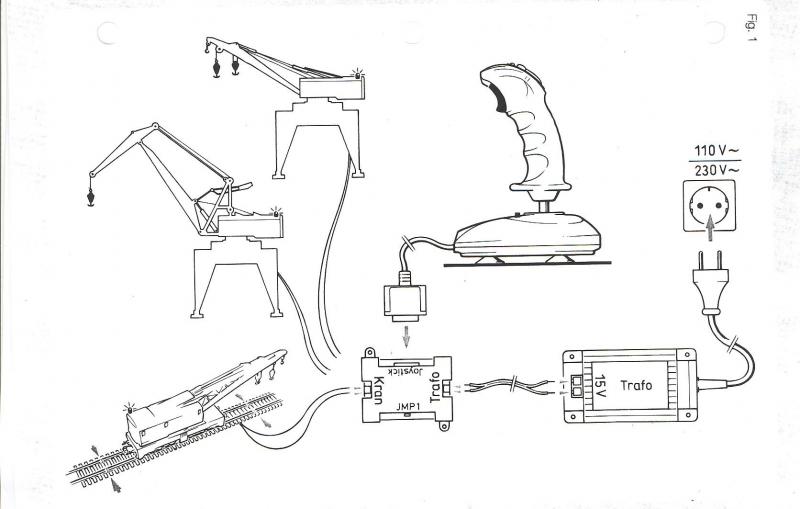

Bijgevoegd een voorbeeld met ansluiting aan de oude trafo.



Gr Piet

[marnix2000]

hallo Piet,


Maar ik heb helemaal geen trafo, ook geen nieuwe.
Hoort er wèl een trafo met de set geleverd te worden ?


groet:Marnix

[p.heinst]

Hallo Marnix,

Er wordt ook geen trafo bijgeleverd.
Maar vertel even wat je nu wel hebt aan treinen, heb je bv roco compleet met rails en trafo of heb je andere en welke trafo's je dan wel bij de treinen hebt.


Gr Piet

[marnix2000]

Hallo Piet,

Ik heb gebruik gemaakt van de kraan-actie bij MTE. Deze week binnengekregen:
- De rode kraan met lier + haak. Losse hefmagneet bijgeleverd.
- Joystick met Joystick-module 10780
- 3 wagentjes met autootje met metaal onder het dak.
- losse baggerschop (Märklin)

Verder heb ik 2 rail-digitaal en rij met de MultiMaus.
Dus waar moeten de trafodraadjes van de Joystick-module 10780 op aangesloten worden ?

Overigens leuk apparaat. Werkt netjes, en bijna alle functies getest.
Toen ik de instructies in de Roco handleiding volgde, ging bij mij alleen de lier omhoog, en *af en toe* de arm ook.
Toen ik echter jouw instructies van 03 augustus 2008, 13:44:47 opgevolgde, deed alles het naar behoren.

Nu nog de Joystick werkend krijgen, en daarna eens de hefmagneet + baggerschop testen.
Ik hoop snel het antwoord te weten, want dan kan ik morgen eindelijk de kraan + joystick aan de kids van 2 en 4 demonstreren.



groet:Marnix

[p.heinst]

Hallo Marnix,

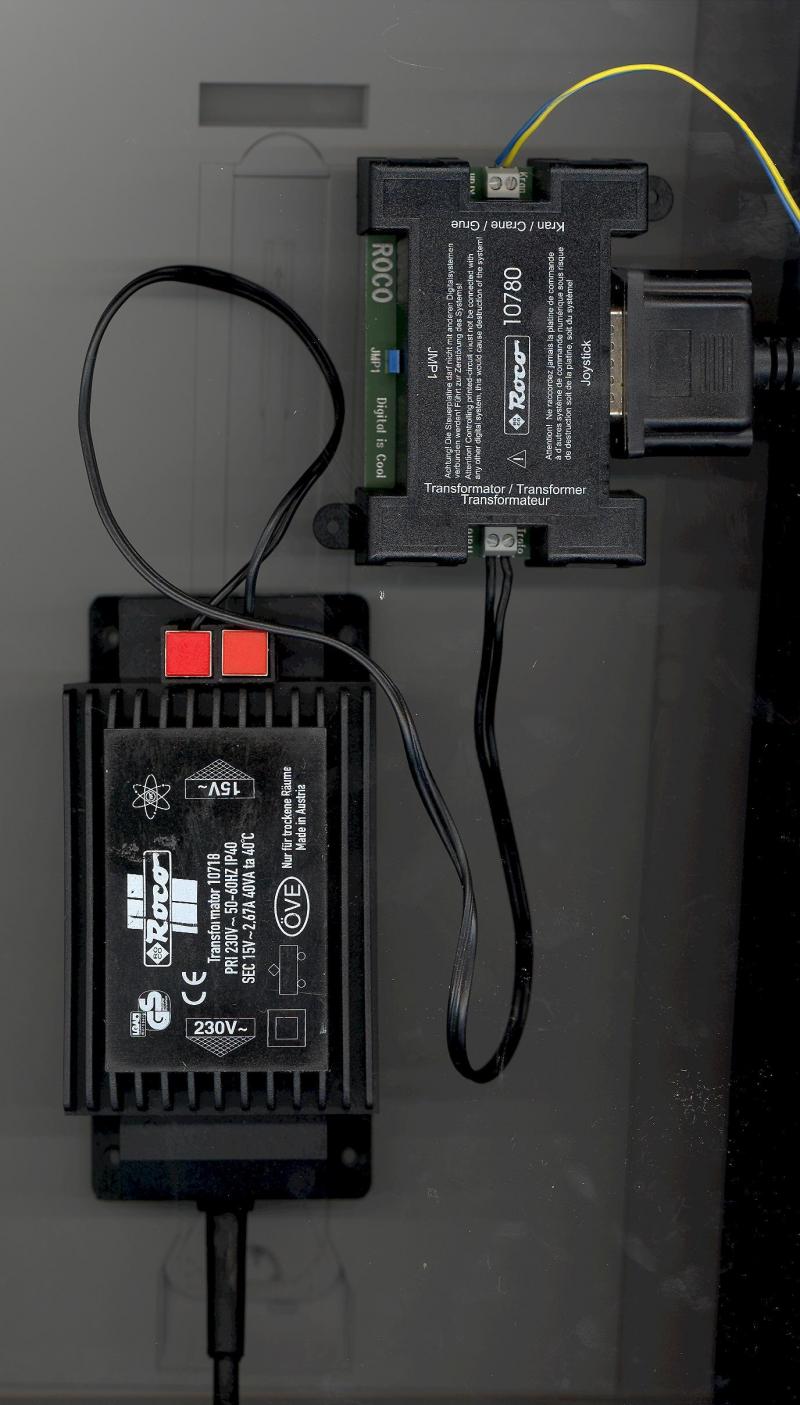

De trafo sluit je aan volgen onderstaande foto, de gele/blauwe draad gaat naar de kraan.

Ik neem aan dat er een handleiding bij is hoe je de kraan met de joystck moet besturen, als dit niet het geval is dan moet je het maar even laten weten.

zorg er wel voor dat de kraan geen verbinding maakt met de rails waarop de trein rijdt.


.


Gr Piet

[marnix2000]

Piet,

Dank voor je snelle reacties.
Bovenstaande trafo heb ik niet. Ik heb immers een MultMaus met bijbehorende transformator 10725 (zonder mooie insteekklemmen).

Maarrrrrr... uit je foto begrijp ik nu wel dat *elke* trafo met op de uitgang een wisselspanning van 15V volstaat. Correct ?


groet:Marnix

[p.heinst]

Hallo Marnix,

Voorzover ik weet kun je iedere trafo nemen die gelijkwaardig is met de roco trafo.
Zoals ik al eerder in een berichtje melde is dit een trafo van de vorige serie van roco die nieuwe hebben een stekkertje, die kun je ook gebruiken als je er een contra stekkertje bij koopt of de stekker er gewoon afsnijden maar dat is een beetje jammer.

Aanvulling op het vorige bericht,
de kaan mag geen verbinding met de rails/digtaalsysteem maken als je met de joystick werkt.
Bij aansturing met de multimaus moet dat natuurlijk wel omdat dan de signalen via de rails komen.

Gr Piet
