BR 80 stoomloc, Roco 04114 C

[Marcel269]

Ik heb een tweedehands BR 80 (Roco 04114 C) gekocht. De motor loopt na een druppeltje olie fantastisch. Twee tandwielen en het wormwiel zijn nog prima. Het 3e tandwiel is door het wormwiel zover afgesleten dat er geen grip meer is. Best jammer. De tandwielen en het wormwiel zijn simpel uit de behuizing te halen. Het afgesleten tandwiel zit diep in de behuizing. Twee vragen: 1. hoe krijg ik dat tandwiel eruit? 2. is dat een onderdeel dat nog te krijgen is bij Roco (zou ik kunnen nakijken, maar ik weet het artikelnummer niet)?

[Bert Jolink]

 Kijk naar Topic: Roco 4114C (VSM BR80)  (gelezen 3708 keer) daar staat alles over de Roco Br 80

Volgens mij is het model van nu hetzelfde als van vroeger. Misschien dat het intern verbouwd is, maar de kap oogt gelijk. En dan heeft Roco een eenvoudige handleiding te vinden als PDF bij het model.
Als ik het goed lees, zitten er bij de kap halverwege twee lipjes, waardoor je de kap eraf kunt halen.

Ik heb ooit zo'n ding zelf gehad, er stond mij iets bij van een schroef boven  in (in een dom of in de cabine) maar ik kan me ook vergissen met een andere stoomlok.

Mocht je het weten, vermeld het in dit draadje, dat zoekt voor anderen misschien ook makkelijker, later.

Groet,
michel


succes,

Bert

[Ferdinand Bogman]

In de reactie van Bert - niet Michel - ontbreken wat links. Michel schreef:

Volgens mij is het model van nu hetzelfde als van vroeger. Misschien dat het intern verbouwd is, maar de kap oogt gelijk. En dan heeft Roco een eenvoudige handleiding te vinden als PDF bij het model.
Als ik het goed lees, zitten er bij de kap halverwege twee lipjes, waardoor je de kap eraf kunt halen.

Ik heb ooit zo'n ding zelf gehad, er stond mij iets bij van een schroef boven  in (in een dom of in de cabine) maar ik kan me ook vergissen met een andere stoomlok.

Mocht je het weten, vermeld het in dit draadje, dat zoekt voor anderen misschien ook makkelijker, later.

Groet,
michel

En Marcel vraagt niet hoe de loc open kan, maar hoe hij het tandwiel onder de worm kan loshalen. Dat weet ik ook niet. Misschien dat de handleiding en de onderdelenlijst samen het antwoord geven?

[stoombr38]

vaak is het bij een behuizing uit een stuk waar de tandwielen in zitten,
dat men het betreffende asje terug tikt cq verwijderd.
Grt Jo

[Reinout van Rees]

Ik heb recent net zo'n 4114C gekocht. Misschien wel de alleroudste versie, want er zat tussen de motor en het wormwiel nog zo'n oude spiraalveerkoppeling...

Enfin, bij mij is het wormwiel het ding dat grotendeels versleten is Ik heb hem helemaal uit elkaar gehaald, alle tandwieltjes waren volgens mij te verwijderen. Welke heb jij problemen mee? Er zit er eentje a/d wielas. Degene erna zit op z'n plek door de onderplaat. Die weghalen en hij kan eruit. De volgende in de rij ligt in principe los, met een cocktailprikker wist ik hem eruit te vissen.

Reinout

[Ronald Halma]

Ik heb recent net zo'n 4114C gekocht. Misschien wel de alleroudste versie, want er zat tussen de motor en het wormwiel nog zo'n oude spiraalveerkoppeling...

Die heeft mijn VSM 80'er ook, dat weet ik nog. Dat is idd een oude

[Reinout van Rees]

Mocht iemand zo'n onderdelenblad-pdf link hebben voor een spiraalveer-80... Ik kan alleen de onderdelenlijst zoals Ferdinand die plaatste vinden, maar dat oude ding is nog te nieuw. Uit historisch besef wil ik die wel eens zien.

Reinout

[Deetrein]

https://www.roco.cc/static/frontend/Casisoft/Roco/de_DE/doc/ET/1/DE/41140_8699.pdf

Waarschijnlijk ook niet de goede, want ik zie geen spiraalveer.
Waar zou die moeten zitten

Mvg, Erich

[Reinout van Rees]

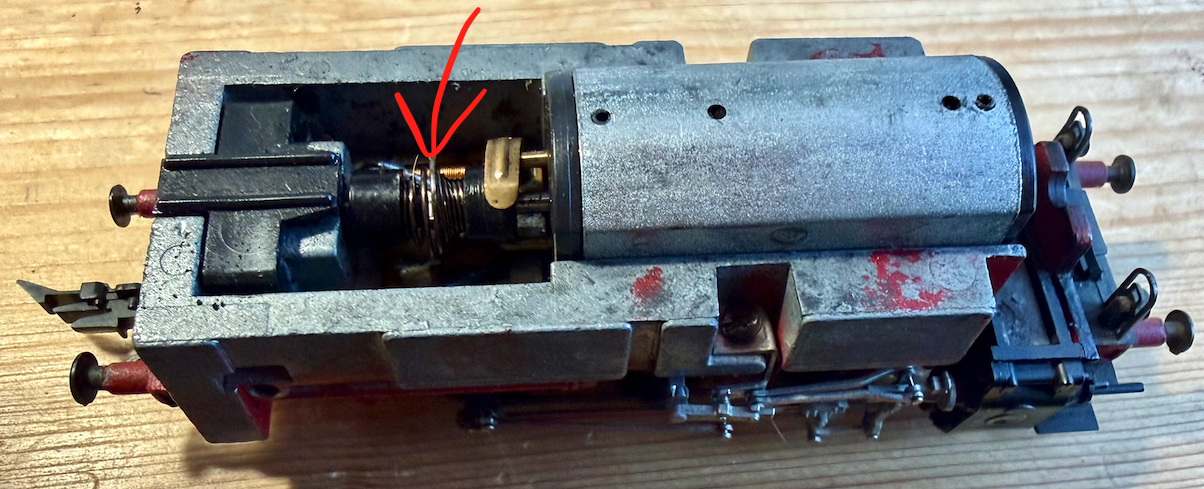

Hiero:



De tandwielkast zit helemaal links op de foto, bij de meeste modellen (met zowel grote motor als kleinere rechthoekige) zit de tandwielkast direct naast de motor, op de plek waar bij mij de veer zit. Zie ook de wèl vindbare onderdeelbladen

Marcel: heb jij zo'n versie met veer of een normalere?

Reinout
