Trainomatic Lokommander II voorlamp blijft branden

[Hobojohn]

Beste allemaal,

Ingebouwd in een Flm Magic Train stoomlokje werkte het aanvankelijk zoals gewenst: met de rijrichting wisselende (led) verlichting.
Na een tijdje niet gebruikt te hebben, het lokje maar weer eens laten rijden: het voorlicht is ineens constant geworden en laat zich noch uitzetten noch wisselend instellen.

CV33=1 en CV34=2 de instelling voor met de rijrichting wisselend licht.

CV8=8 toegepast en opnieuw de instellingen geprogrammeerd. Geen verandering.
Het is de meest eenvoudige schakeling: 1x 0402 led (met 22K weerstand) voor(witte decoderdraad) en dus ook achter (gele decoderdraad) Massa op de blauwe draad.
Leds met de decoder nog wat meer gedimd (CV's 48 en 49, beide op 15).
Het achterlicht wisselt nog wel met de richting.
Is er misschien sluiting op het voorlicht geweest (dat ik niet weet overigens) ?
Of is er wat anders aan de hand?

Dank alvast voor jullie wijze raad.

Jan.

[VAM65]

En wat gebeurt er als je hem op een analoge trafo laat rijden?

[Hobojohn]

Niets, led voor brandt niet.
Zowel achteruit als vooruit.
Led achter wel, alleen bij achteruitrijden, zoals bedoeld.

[008200]

Als na een reset de frontseinen niet meer uitgaan is de decoder daar blijkbaar intern beschadigd.
Als je  kunt solderen kun je de groene (of paarse) draad van de decoder naar de witte-draad-functie voor het frontsein omzetten.
Knip de witte decoderdraad door en soldeer daar de groene of paarse draad aan met een krimpkousje om de las.
Met F3 (of F4) bedien je nu de frontseinen handmatig, maar dat kun je omprogrammeren in de cv-tabel,
zodat de groene (dan wel paarse) draad die rol overneemt.
Ik weet niet welke firmware jouw decoder heeft, dat kan nog uitmaken!
CV33 regelt dat groen (resp. paars) de functie van Fo overneemt: wijzig cv33 daarvoor in 4 ( of 8!).
(reset zet alles weer op de standaardwaarden wanneer je verdwaalt...Kijk ook in de Trainomatic handleiding bij je decoder).
Succes
François

[VAM65]

Niets, led voor brandt niet.
Zowel achteruit als vooruit.
Led achter wel, alleen bij achteruitrijden, zoals bedoeld.

Dus digitaal brandt de LED aan de voorkant constant ongeacht de rijrichting, en analoog brandt hij helemaal niet?

[Hobojohn]

Het is als volgt:
alleen de voorlamp die bij digitaal bedrijf constant brandt in beide richtingen
is uit bij het analoge bedrijf in beide richtingen.

Ik vermoed intussen een defect in de decoder.
Hoe dat gekomen is voor mij een vraag.
De uitgangen zijn toch tegen (eventuele) kortsluiting beveiligd
Heel misschien zijn er meer die dit hebben (gehad)
Vandaar dit draadje.
Zo niet dan is het voorstel hierboven voor mij de beste oplossing.

[Biesje]

Als een uitgang afgefikt is dan zou deze ook analoog altijd "open" moeten staan toch? Als het licht uit blijft bij analoog bedrijf bij volle rijspanning dan is er wellicht toch iets anders aan de hand. Maar ik heb meer ervaring met ESU decoders. Misschien is TOM anders wat dat betreft?

Mvg,

Robert

[VAM65]

Precies mijn gedachte Robert. Ik denk dat er toch een of meer CV's niet helemaal goed staan.

@Hobojohn: kun je de CV's uitlezen nadat je ze geprogrammeerd hebt?

[Hobojohn]

Ja alle betrokken CV zijn uitleesbaar.
(Lenz LZV100/LH100)

Nog maar weer eens ge-reset.
Geen verandering anders dan wanneer ik CV 48=0 (dimmen) doe de led wel compleet dimt

[VAM65]

En als je de kap eraf haalt? Ik zit namelijk te denken dat je met die kap misschien onbedoeld een verbinding maakt.

[Hobojohn]

Het Fleischman Magic Train lokje  laat zich relatief makkelijk demonteren
Het lokje is hoofdzakelijk kunststof met een ballastgewicht in het midden.
Daar lopen de goed geisoleerde leddraden bij langs.
Heb daar gecontroleerd of er misschien breuk was of een draad die bekneld was.
Niks gevonden. Ook elders in de schakeling niet.
Alles weer in elkaar gezet. Werkte weer maar in het voorlicht
geen verandering.
We laten het maar zo.
Eind van het liedje is: heb de decoder vervangen. Met de nieuwe werkt de lichtwisseling goed.
Toch iets niet goed gegaan met de andere decoder.

[008200]

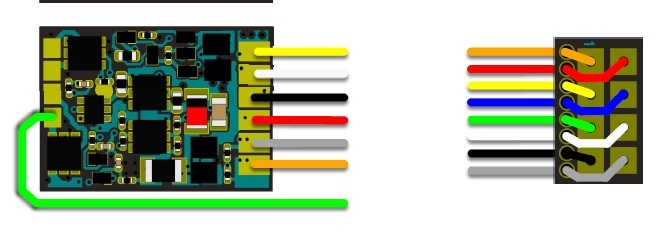

(alsnog een aanduiding waar je op je decoder een groene draad kunt solderen:
is niet erg ingewikkeld!
Groet en succes!
François
