Werking Piko goldcap i.c.m. met niet-Piko decoder

[Sander Fondse]

Blij om te horen dat het werkt.

Hoe dan ook, het werkt.
Maar kan iemand me uitleggen waarom het werkt, wat is het mechanisme? Wat doet de aansturing via SUSI precies?

Er zit een microcontroller in de locomotief die de verlichting aanstuurt. Deze reageert op SUSI bevelen die worden gegeven vanuit de decoder via de SUSI interface.

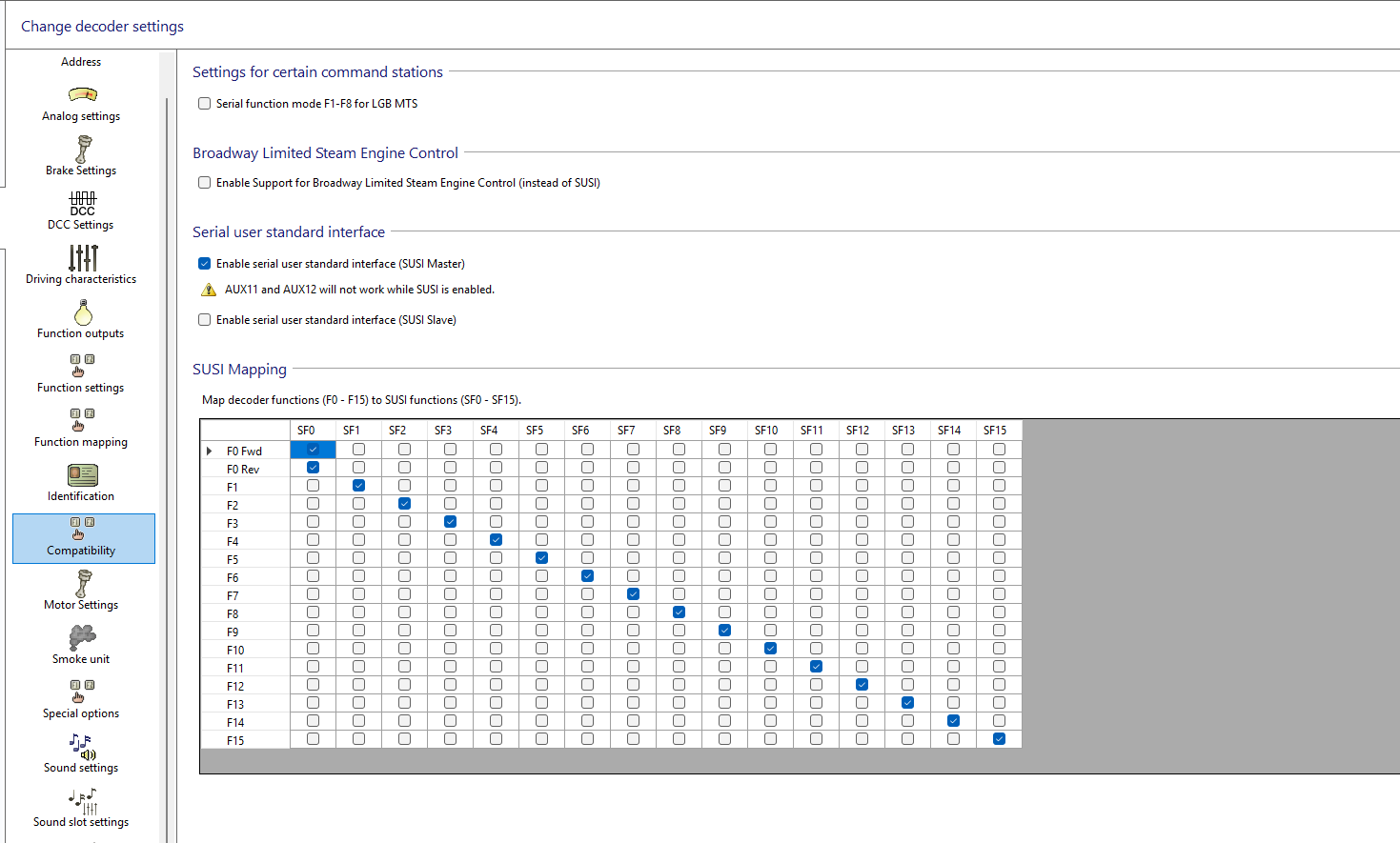

Het is helaas zoeken welk bevel (SF0 t/m SF15) wat doet. Dat probleem had ik met de DE18 van Piko.

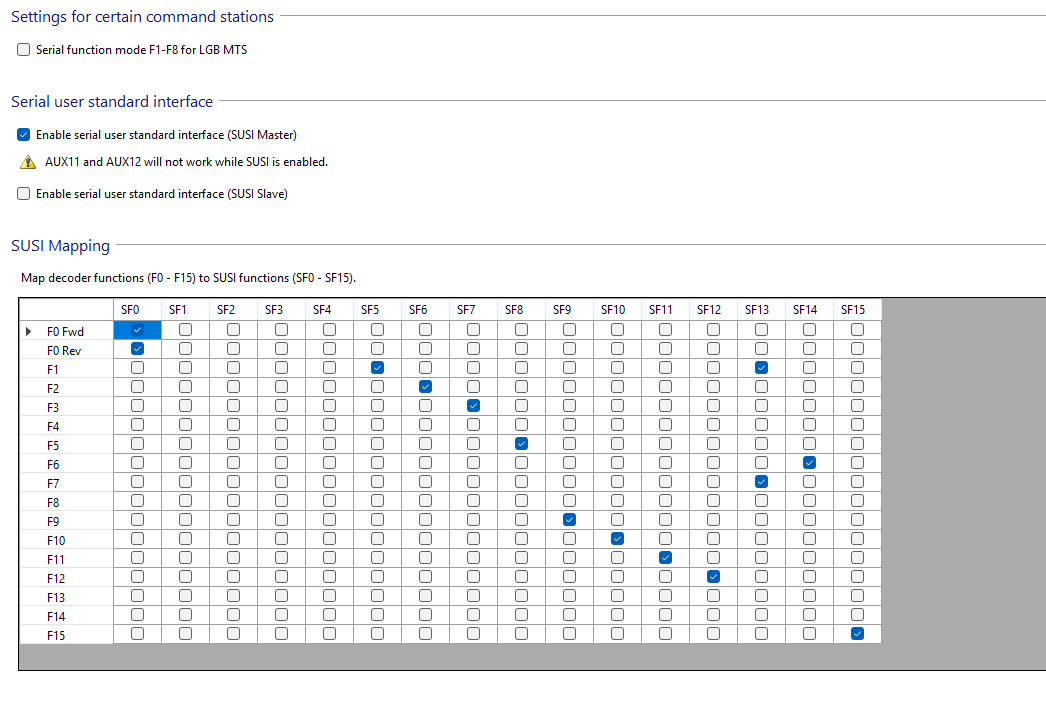

Dit is de indeling waarop ik kwam voor mijn Piko DE18. (artikelnr 52360)



@VAM
De CV is waarschijnlijk 124 voor de loksound V4, bij de V5 is deze identiek. CV125 doet iets totaal anders.

Standaard staat de SUSI bij de lokpilot/sound UIT en moet daarmee aan

[Ben]

In CV125 bit 3 aangezet.

Moet zijn in CV124 toch?

[Sander Fondse]

Ben,

ik denk dat de dc-dc converter die de supercap-condensator laad- en ontlaad wordt geactiveerd door de microcontroller. Hij doet dit echter alleen als hij SUSI communicatie krijgt vanuit de decoder.

[Ben]

Er zit een microcontroller in de locomotief die de verlichting aanstuurt. Deze reageert op SUSI bevelen die worden gegeven vanuit de decoder via de SUSI interface.

Dank je wel Sander, ook voor je laatste post.

Begrijp ik dan goed dat in de NS500 feitelijk de AUX uitgangen van de Esu decoder niet gebruikt worden? Als dat zo is kunnen dan in te bouwen electrische koppelingen daarop worden aangesloten?

Of begrijp ik het nog niet....?

Gr, Ben.

[Sander Fondse]

AUX1 en AUX2 mogelijk wel, evenals AUX0 (Vooruit / Achteruit). Dit is mogelijk een input naar de controller, maar dan zou je de printplaat moeten revese-engineeren.

Je kan het testen door alle fysieke uitgangen uit te zetten ja. Ik ga ervan uit dat minimaal AUX3 t/m AUX8 niet worden gebruikt.

EDIT :
Bij de DE18 wordt genoemd dat AUX4 en AUX5 vrij zijn voor koppelingen. Dit zie ik niet in de handleiding van de NS500. Dat gezegd hebbende, AUX8 is sowieso beschikbaar bij de NS500.

[Ben]

Top, je hebt me flink verder geholpen en nu snap ik het ook, dank je wel.

[De eerste Ivo]

Hoi Ben,

Is die AUX8 dan ook een beetje makkelijk soldeerbaar?
En waar zit die op de print?

Ivo

[bellejt]

bij ESU is pwrpack aux 9 uitgang en makkelijk soldeerbaar

[Ben]

Ja maar AUX9 is een logisch uitgang en dus niet direct geschikt.
AUX8 zit op de hoek, op de andere hoek zit V+. Zie plaatje in de handleiding.

[VAM65]

Tikfoutje, ik heb idd bit 3 van cv124 aangezet.
