Klein mobiel ontwerp met thema stadsmuren

[Slotticar]

Even een vervolg over de wisselbediening.

Tijdens het bouwen van mijn baan ben ik al snel gaan nadenken over de wisselbediening.
De Märklin magneetaandrijvingen met ingebouwde decoder leken in eerste instantie handig, maar eerlijk gezegd vond ik ze gewoon te duur voor iets dat, volgens veel ervaringen online, niet altijd betrouwbaar is.
Met een kleine 12 wissels op de planning wilde ik liever een oplossing die écht werkt en niet te veel hoofdpijn geeft.

Zo ben ik uitgekomen bij servo’s.
Na wat experimenteren heb ik ontdekt dat je met een stevige tie-wrap (strap) een prima koppeling kunt maken tussen de servo en het schuifpinnetje van de wissel.
Een paar 2 mm gaatjes in de strap, wat testwerk om de juiste “sweet spot” te vinden, en je hebt een verbinding die soepel beweegt en niet losschiet.

Zelf heb ik nog geen afstand van zo’n 10 cm tussen servo en wissel, dus geen knikgevaar.
Maar het kan ook langer mits je de strap wat begeleidt, wat de deur opent om de servo redelijk wat afstand van de wissel te plaatsen.
Dat kan handig zijn, omdat het niet altijd mogelijk is de servo direct onder de wissel te monteren.
In een testopstelling lukte dat aardig, maar uiteindelijk bleek dat in mijn geval niet nodig.

Volg je de link dan zie je een video waar je me wat ziet experimenteren met een strapje en de wissel ( in 't westvlaams  )

https://youtube.com/shorts/5vOg62PDHco

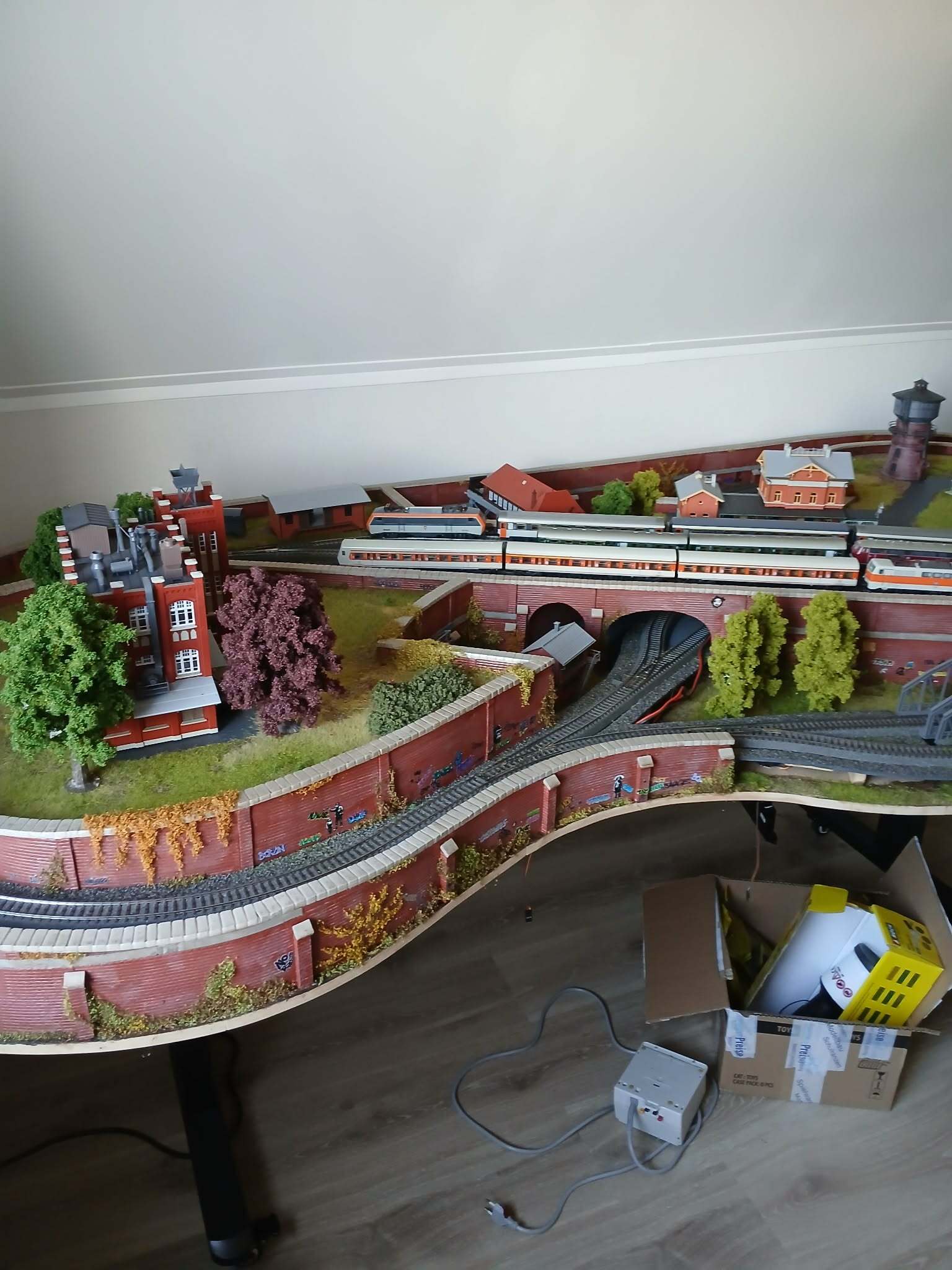

Het uiteindelijk resultaat zie je hier...



Danny

[MOVisser]

Danny, duidelijk wat je gemaakt hebt,
maar wellicht de volgende keer je camera 90 draaien.
(net als een ouderwets fototoestel....... )

Krijg je veel meer te zien, daarbij:
Computer, TV etc zijn allemaal breed van beeld en niet hoog.

Gevolg is ook, dat als je bv op tv opgenomen beelden ziet, er "geblurd" moet worden aan beide zijkanten omdat je anders teveel zwart ziet.

Verder, interressant wat je aan het doen bent....

Ronald Visser

[Slotticar]

Dankuwel Ronald,

Kun je me de height and width van de Img doorsturen wat het best werkt voor dit forum?
Dan pas ik de post aan hiermee.

Ik had wat zitten spelen met de HTML-syntax omdat alles op mijn mobieltje staat en niet zie hoe het bij anderen overkomt.
Staat de afbeelding op zijn kop? De foto is wel van uit een vreemde hoek genomen. Of begrijp ik het fout?

Of heb je het over het verticale, typische 9:16 formaat van de YT Shorts, speciaal voor mobiele gebruikers, minder dan 60sec en een formaat die gangbaar is bij Tik Tok en Instagram Reels?
Lukt de shorts om goed te bezien via het forum?

Sorry, maar is al enkele jaren geleden dat ik nog op forums en blogs gepost heb, meestal FB en Instagram nu...dus moet weer even aanpassen.
Maar met jullie hulp zal het wel lukken...

Danny

[Slotticar]

Na heel wat zaag- en snijwerk begint het er eindelijk op te lijken!
In mijn vorige post zagen jullie hoe de muren in MDF met sleuven waren ingezaagd om de baan zijn vorm te geven.

Natuurlijk moesten die kale wanden nog bekleed worden.

Daarvoor heb ik XPS-isolatieplaten gekocht en meteen ook een Proxxon Thermocut met voetpedaal aangeschaft.
Het bleek een hele klus, want in totaal heb ik tientallen meter fijnere platen gesneden voor het ontwerp.




Om de baksteenstructuur in de gesneden platen te krijgen, heb ik gebruikgemaakt van een structuurwals met baksteenpatroon.
Daarna volgden drie lagen acrylverf: eerst de basiskleur, vervolgens een héél lichte whitewash en tot slot een lichte brownwash.

Ik heb bewust gekozen voor een subtiele verwering, omdat ik zelf geen voorstander was van zware weathering op dit ontwerp.
Mijn doel is om een beetje dat “toy-achtige” gevoel uit mijn jeugd terug te brengen.

De muren zijn op de foto’s nog niet volledig klaar, maar tonen wel een duidelijke tussenstap van hoe het uiteindelijk moet worden.
Uiteraard volgt later nog een update met het afgewerkte resultaat.

Aangezien ik de foto's al een tijdje genomen heb met mijn mobieltje omdat ik al veel verder zit in het ontwerp kan ik deze stappen niet meer fotograferen  in een andere verhouding...










Danny

[Slotticar]

Eventjes de vorderingen tonen, met een Youtube Shorts.

https://youtube.com/shorts/ZMluAeFFX6M

Danny

[Slotticar]

In deze Youtube Shorts zie je hoe het kantelen en het liften van de baan eruitziet

https://youtube.com/shorts/ZssWpvd3xjc

[daan2353]

Dat is een hele sjieke en mooie oplossing om een baan te laten kantelen! Prijzig, maar dan heb je wel iets goeds waar je veel plezier van hebt! Ook mooi om de vorm van de baan niet rechthoekig te maken, maar aan te passen op het landschap. Het ziet er een beetje Engels uit met al die baksteen keermuren, maar geeft wel een leuk sfeertje. inspirerend in ieder geval, ik denk dat het, ondanks de prijs, voor veel mensen een idee om toch ergens een baan neer te kunnen zetten. En zo heel klein is de baan nou ook niet..

[Alewijn]

Interessante baan. Ik vind die rondlopende stadsmuren aan de buitenkant erg mooi. Het wordt een sierlijk meubel!

[sdz1976]

Ziet er cool uit


Grtz,


Samuel

[Slotticar]

Bedankt voor de fijne reacties!
Het kantelbare onderstel was inderdaad een investering en een flinke klus, maar voor mij wel een heel bewuste keuze omdat het bouwen en onderhouden zo veel aangenamer wordt.

Fijn dat je dat opmerkt, ik ben zelf niet zo’n fan van een rechthoekige plank waar de layout netjes de randjes volgt en alle sporen parallel lopen.

Dat Engelse tintje met de bakstenen past uiteindelijk wel mooi in het geheel, eens iets anders dan groene bergen en grijze tunnelportalen. Fijn om te horen dat het als inspirerend wordt ervaren, want dat is eigenlijk het mooiste compliment. Zo Engels is het ook weer niet want ik had foto's genomen van enkele kloostermuren in de buurt en me daar wat laten inspireren.
