Hoofdschakelaar maken

[Treinenwilhelm1962]

Hallo
Ik wil een hoofdschakelaar maken voor mijn modelspoorbaan.
Ik heb een verlengsnoer en wil daar een schakelaar met lampje tussen hebben.
Kan iemand voor mij een tekeningetje maken.
Alvast bedankt

[bask185]

Dit niks voor je?
schakelaar met lamp


Of dit? https://www.allekabels.nl/stekkerdoos/7069/1041941/stekkerdoos-5-voudig.html

[Treinenwilhelm1962]

Hoi
Ja weet ik en ik ken deze.

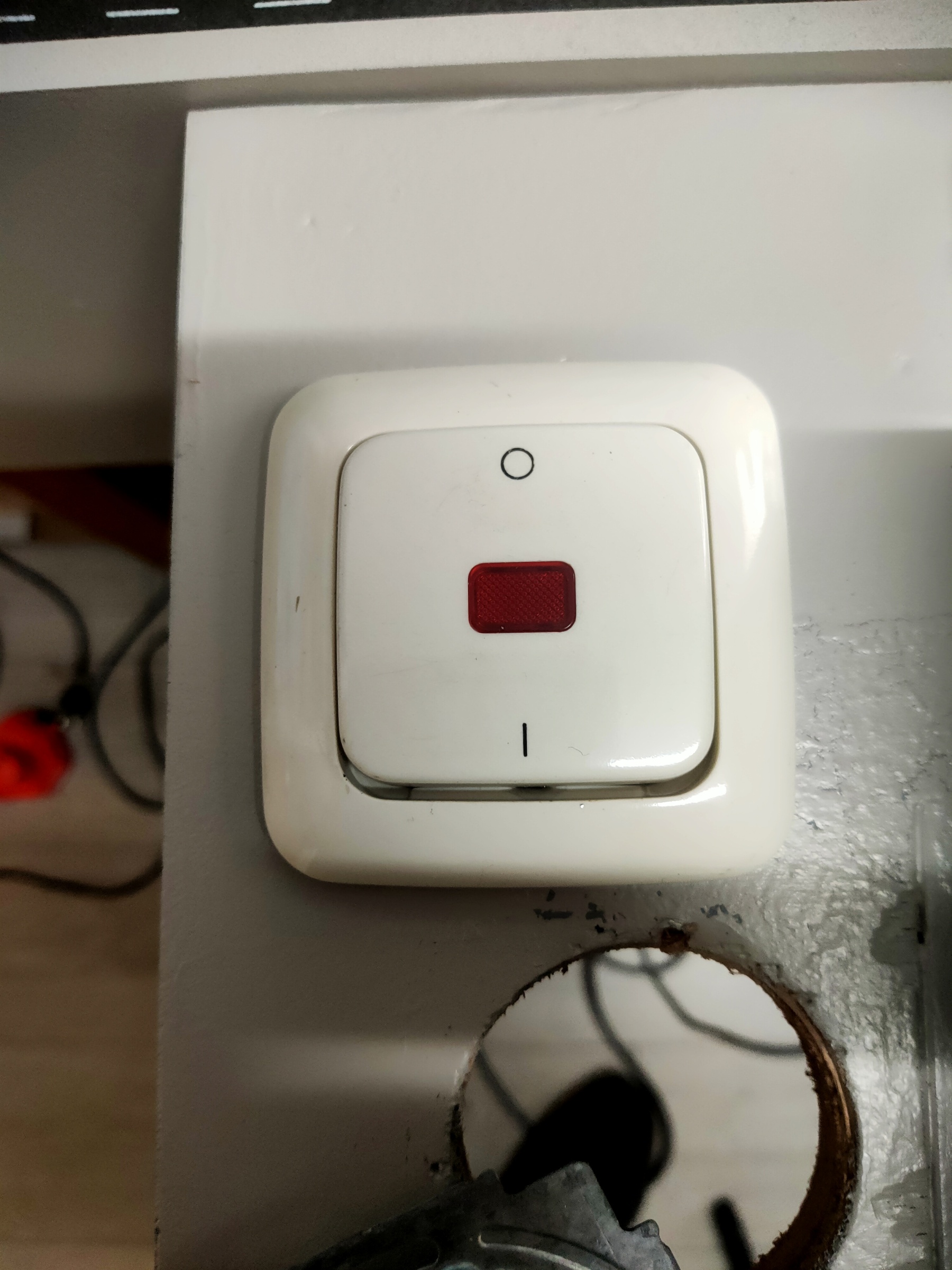

Maar ik wil op mijn paneel een schakelaar met lampje
Daarom deze vraag
Bedankt

[Bert55]

Begrijp de vraag niet helemaal. Wil je een tekening hoe je de schakelaar op het netsnoer aansluit?

[Treinenwilhelm1962]

Hoi
Ja dat zoek ik.
Welke kleur moet waar in de schakelaar.
Sorry voor de onduidelijkheid

[Bert55]

1 draad van het netsnoer sluit je aan op de schakelaar waar je L op staat. De andere draad gaat rechtstreeks naar de baan samen met de 2e draad van het snoer.

Tenslotte nog een draad vanaf de andere zijde van de schakelaar.
En eventueel de aarde van het netsnoer rechtstreeks naar de baan indien daar een aarde zit

2 opmerkingen:
Soepel draad wil niet in de schakelaar, massief wel, je kunt de soepele draad vertinnen.
Het maakt niet uit welke van de L aansluiting en idem van de tegenoverliggend gebruikt, suggestie is wel om de tegenover liggende punt te gebruiken.

[Treinenwilhelm1962]

Hoi
Het werkt nu met de stroom, maar het lampje doet het niet.
Wat doe ik fout???

[Bert55]

Ik denk dat ik het verkeerd zag. Zie het lamp symbool op de schakelaar.
Dus beide draden aansluiten op de L ingang. 1 links en 1 rechts. En 2 draden op de andere zijde naar jouw baan.

[Treinenwilhelm1962]

Alle twee in L werkt lampje wel maar geen stroom.
Gekruist wel stroom maar lampje brandt niet

[Bert55]

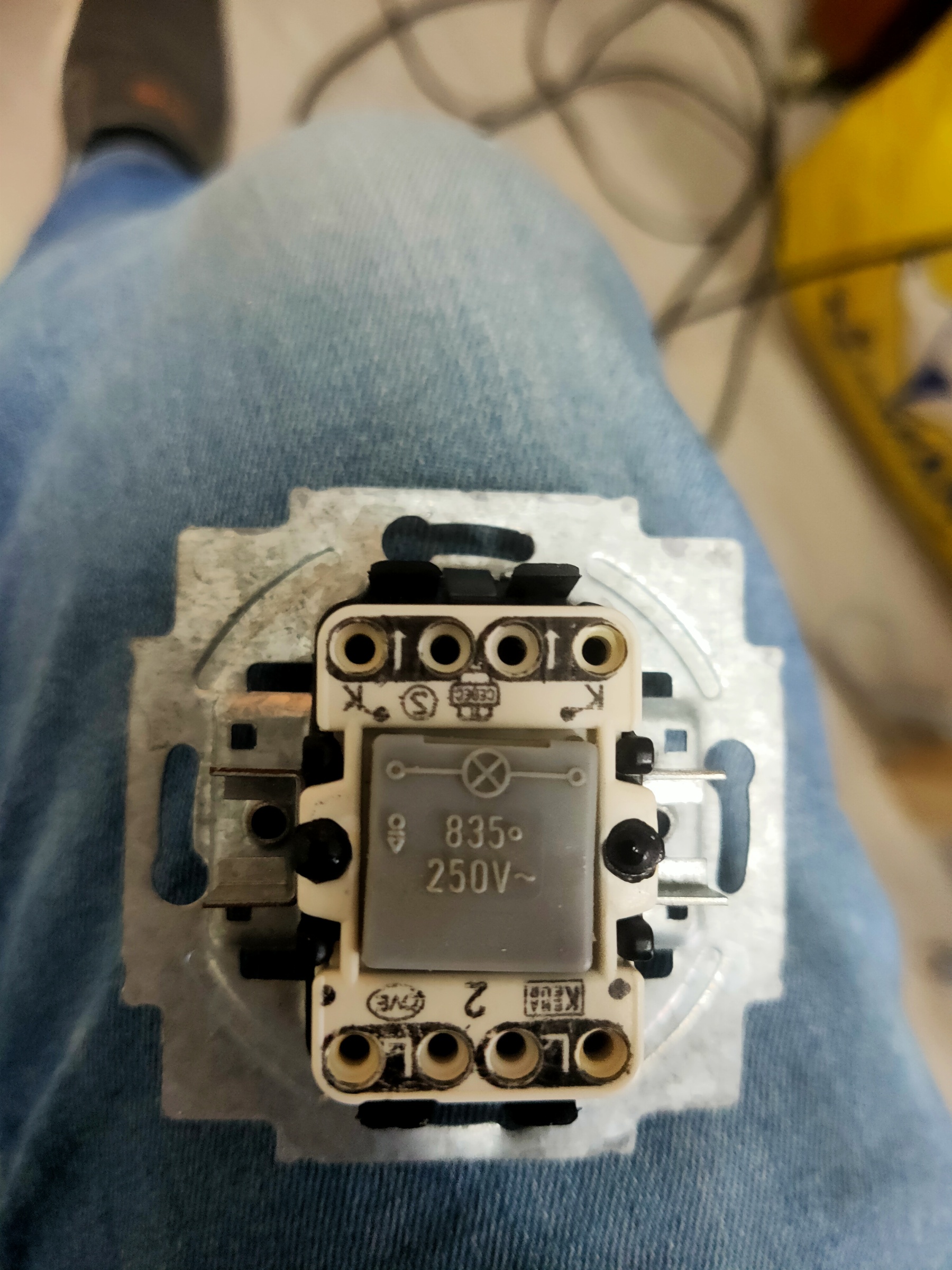

Je hebt het netsnoer aangesloten op blauw en zwart en de baan op de 2 gele, zie foto?

[Eric B]

Zie video:

<a href="https://www.youtube.com/v/6n35i7x5iSk" target="_blank" class="new_win">https://www.youtube.com/v/6n35i7x5iSk</a>

Brandt het lampje dan nog niet, zit het er niet in, of is het defect ...

[Bert55]

TS schrijft dat het lampje ok is.
Altijd lastig een schakelaar te beoordelen op een afbeelding.

Indien de TS schakelaar op dezelfde manier zou ik de blauw getekende draad aan de andere zijde aansluiten en het naastliggende aansluitpunt gebruiken richting baan

[MartinRT]

Hema, Action, Praxis, Gamma, ........etc.   Voor een paar euro.  Doet hetzelfde als wat je nu zelf in elkaar wil zetten, terwijl je daar blijkbaar niet voldoende kijk op hebt.  Lijkt me niet handig.

[Eric B]

De bruine (of zwarte) en blauwe draden van het netsnoer met stekker op de beide 'N' aansluitingen.

De bruine (of zwarte) en blauwe draden van het snoer naar de baan op de beide '↓' aansluitingen.

De geel/groene draden van beide snoeren direct met elkaar doorverbinden.

Iets anders kan ik er niet van maken.

[bekie]

Ik denk dat het probleem hem zit dat het lampje in de schakelaar enkel zal branden als de aangesloten kring niet brandt, geen stroom krijgt dus. Het is immers een verklikkerlampje dat moet branden in bijv. een duistere hall of bij binnenkomen in het donker, zodat je de schakelaar kan vinden.
De oplossing weet ik echter ook niet.
