Auteur Topic: Iemand ervaring met deze ali express lok printplaten?  (gelezen 11295 keer)

Albert de Heer

  • Offline Offline
  • Berichten: 273
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #30 Gepost op: 02 June 2025, 13:03:23 »
Het heeft even wat langer geduurd, het werd mooi weer en dan kom ik nauwelijks nog aan de hobby toe.

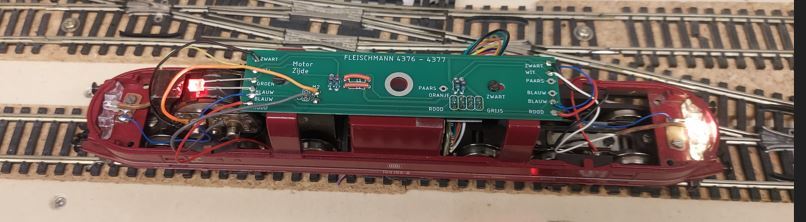

Ik heb de tekst niet in het engels gezet voor de rest van de wereld, ik heb ze voor mezelf gemaakt en ik heb geen commerciële intenties. Versie 3 is inmiddels binnen en heb ik gemonteerd. Je kan ze bij JLCPCB ook 0,8mm dik laten maken dus dat heb ik maar gedaan. Print past goed, nu ook qua hoogte. Kap gaat er weer zonder problemen op.



De witte leds zitten op een stukje print gesoldeerd wat met het originele schroefje vast zit. De led valt mooi boven de lichtgeleider. Dat printje wil ik nog wizigen zodat ik een rode SMD led er verticaal op kan zetten. Is iets voor volgende herfst/winter...
De rode led zit er even als test op, die is er inmiddels weer af. Ben nu wel tevreden met de print  ;)

Sven

  • Offline Offline
  • Berichten: 8365
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #31 Gepost op: 02 June 2025, 13:16:58 »
Ik heb meestal 9 versies nodig voordat ik tot het uiteindelijke resultaat kom...

Men schrijft hier dat het makkelijk is om je eigen PCB te maken, maar ik mis de informatie welk programma daarvoor dan makkelijk gebruikt wordt. Of is het een website?
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

bask185

  • Offline Offline
  • Berichten: 5085
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #32 Gepost op: 02 June 2025, 13:44:57 »
KiCad is alles wat je wilt hebben. Ik heb ook een filmpje op YT staan over wat je moet doen om daar met SMD assemblage te bestellen. En schoom je niet om een ontwerp naar me te sturen voor een extra paar ogen  :o
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Albert de Heer

  • Offline Offline
  • Berichten: 273
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #33 Gepost op: 02 June 2025, 13:50:43 »
Ik heb meestal 9 versies nodig voordat ik tot het uiteindelijke resultaat kom...

Men schrijft hier dat het makkelijk is om je eigen PCB te maken, maar ik mis de informatie welk programma daarvoor dan makkelijk gebruikt wordt. Of is het een website?

Ik gebruik het programma Eagle. Is al weer een paar jaar eigendom van Autodesk en binnenkort wordt het offline gehaald. Wat in deze betekent dat je het niet meer kunt downloaden. Maar zolang het op je pc geinstalleerd is zal het gewoon werken.  (ga ik van uit).
Eagle is inmiddels wel gedateerd. Ik ken Kicad niet maar het zal ongetwijfeld gebruiksvriendelijker zijn dan Eagle.

SFA

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 6
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #34 Gepost op: 14 July 2025, 23:46:23 »
Hoi!

Even puur uit nieuwsgierigheid.

Waar kun je printplaatjes per 5 bestellen en wat zijn dan de kosten als je het fleischmann printje als voorbeeld neemt.

Bert55

  • Offline Offline
  • Berichten: 956
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #35 Gepost op: 15 July 2025, 08:54:40 »
Dat is al een paar keer vermeld in de post, wel opletten  ;)
JLCPCB is een goed leverancier, ongeveer €5 per 5 printen, heb er vaak gebruik van gemaakt. Levertijd uit ervaring binnen 2 weken.
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

schipcas

  • Lid van de AMC, Amsterdamse Modelbouwers Club
  • Offline Offline
  • Berichten: 408
    • Amsterdamse modelbouwers club
Re: Iemand ervaring met deze ali express lok printplaten?
« Reactie #36 Gepost op: 15 July 2025, 10:06:19 »
Ik gebruik het programma Eagle. Is al weer een paar jaar eigendom van Autodesk en binnenkort wordt het offline gehaald. Wat in deze betekent dat je het niet meer kunt downloaden. Maar zolang het op je pc geinstalleerd is zal het gewoon werken.  (ga ik van uit).
Eagle is inmiddels wel gedateerd. Ik ken Kicad niet maar het zal ongetwijfeld gebruiksvriendelijker zijn dan Eagle.
Klopt, Eagle is onderdeel geworden van Fusion 360. Prima (gratis) tekenprogramma. Je kunt in Fusion een printontwerp tekenen, met alle gaten en vormen welke je nodig hebt voor de print, dan kan je in het programma overschakelen naar Eagle, schema tekenen en invoeren in de printplaat. Nu kan je dus eerst even een dummy printen in 3D en kijken of alles goed past. Daarna bestellen bij JLPCB



Onderaan zie je "Create PCB" als onderdeel in Fusion.




Suc6
Henk
« Laatst bewerkt op: 15 July 2025, 10:12:05 door schipcas »
Als hadden komt, is hebben te laat!
