DC adapter female connector gezocht

[ronaldvd2000]

Hi,

Ik ben op zoek naar een standaard female DC adapter plug om een standaard 12V adapter aan te sluiten. Zowel de "losse" connector als eentje die je in een paneel kunt bevestigen.

Ik heb al van een paar websites deze connectoren gekocht. Helaas is het solderen van de + aansluiting een heel klein stukje metaal en heel lastig te vertinnen. Mijn soldeerbout is maar 20W maar elke keer blijkt het toch te warm te zijn en is de connector niet meer bruikbaar ivm plastic wat intern ergens gesmolten is.    :-|

Weet iemand ergens goede connectoren te koop die wel tegen een beeetje verwarmen kunnen?  Ik krijg blijkbaar elke keer van die rommel...

Alvast vriendelijk bedankt,

[Klaas Zondervan]

Misschien moet je juist een zwaardere soldeerbout nemen. Dan kun je sneller werken en krijgt het plastic minder tijd om te smelten.

[bellejt]

soldeerstation en goed dun soldeer gebruiken

[BartvD]

Kabel doorknippen en kroonsteentjes gebruiken. Hoef je niet te solderen

[Tjalling]

Op beurzen kun je tegenwoordig vaak connectoren kopen met geïntegreerd kroonsteentje. Ook female. Misschien is dat wat?

Groet,
Tjalling

[Rail@Home]

https://www.allekabels.nl/ac-dc-adapter/7207/1196560/dc-connector.htm

Zoiets?

Hmm link werkt niet. Nou ja zoek op ‘DC connector’

[Menno]

Ik ben op zoek naar een standaard female DC adapter plug om een standaard 12V adapter aan te sluiten. Zowel de "losse" connector als eentje die je in een paneel kunt bevestigen.

Definieer 'standaard': DC-jacks zijn er in honderdmiljoenmiljard varianten, maar de 5,5 mm buitendiameter en 2,1 mm binnendiameter danwel pindiameter is de meest gangbare.

Ik heb al van een paar websites deze connectoren gekocht. Helaas is het solderen van de + aansluiting een heel klein stukje metaal en heel lastig te vertinnen. Mijn soldeerbout is maar 20W maar elke keer blijkt het toch te warm te zijn en is de connector niet meer bruikbaar ivm plastic wat intern ergens gesmolten is.    :-|

Weet iemand ergens goede connectoren te koop die wel tegen een beeetje verwarmen kunnen?  Ik krijg blijkbaar elke keer van die rommel...

Ik heb zelf prima ervaringen met Switchcraft. Absoluut niet goedkoop, maar je krijgt er wel wat voor terug.
https://nl.mouser.com/c/connectors/power-connectors/dc-power-connectors/?q=switchcraft&inside%20contact%20diameter=2%20mm~~2.1%20mm&outside%20contact%20diameter=5.5%20mm&NewSearch=1&rp=connectors%2Fpower-connectors%2Fdc-power-connectors%7C~Inside%20Contact%20Diameter%7C~Outside%20Contact%20Diameter

Let op dat het vermogen van je soldeerbout NIETS met de temperatuur te maken heeft. Het vermogen bepaalt (in combinatie met de vorm van de punt) vooral hoe snel je een te solderen onderdeel kunt verwarmen. Een lange spitse punt is daarbij al snel in het nadeel als het vermogen ook nog eens aan de lage kant is, omdat de punt relatief veel warmte verliest en het beperkte vermogen het moeilijk maakt die tijdig bij te warmen of blijven te verwarmen. Gevolg is dat je iets eerder te lang en weinig verwarmt (en dus zaken gaan smelten) dan kort en heet.
Een korte, stompere punt werkt dan in je voordeel.

soldeerstation en goed dun soldeer gebruiken

Waarom is er toch zo'n heilig geloof in het soldeerstation? Ik ben begonnen met een gewone steek-maar-in-het-stopcontact-bout en heb pas in 2006 of zo een station (zonder temperatuurregeling, de punt bepaalde de temperatuur) aangeschaft. Pas 10 jaar later denk ik heb ik een eerste regelbaar station aangeschaft.

Maar voor zoiets simpels als een DC-stekker heb je echt geen station nodig. Een betere stopcontact-bout van 25-30 Watt maar met een wat bredere stompe punt gaat dat echt zonder problemen voor elkaar krijgen.

[ronaldvd2000]

Hartelijk dank alvast voor de reacties.  Ik ga de connectoren bekijken..

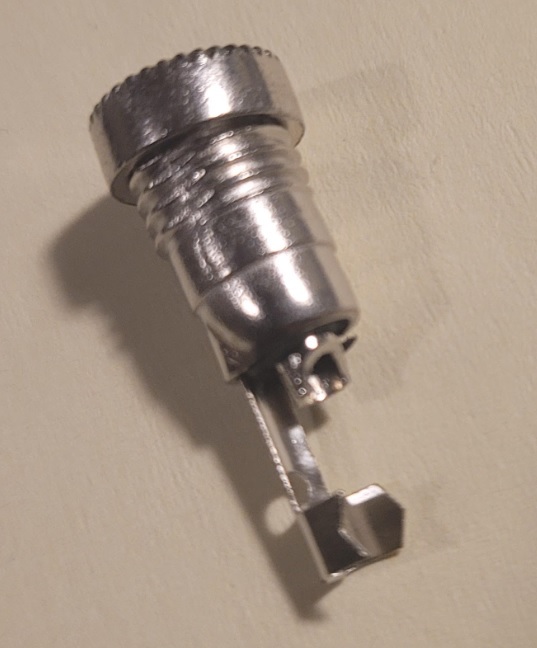

Even ter verduidelijking..  ik heb deze connectoren

[hmmglaser]

Menno wat betreft de punt van een soldeer bout ben je nu onzin aan het vertellen!
Je moet minimaal een 50w bout hebben om de bout stabiel te kunnen houden als je wat dikkere draden soldeert!
De vorm van de stift/tip/punt die je aan de bout hebt zitten heeft vooral te maken met wat je wilt solderen.
Zo gebruik je een bout net een dunne spitse stift/tip/punt voor kleine dingen bvb smd solderen.
Wil je wat dikkere draden solderen gebruik je een stift/tip/punt met een afgeschuind einde of vlak einde.

[Klaas Zondervan]

Wat Menno vertelt is beslist geen onzin. De warmte-inhoud van de stift is van wezenlijk belang. Een te dunne of te spitse stift koelt snel af zodra die met het werkstuk in aanraking komt. Aan de andere kant heb je ook voldoende vermogen  nodig om de stift snel genoeg op te warmen. Het gaat met elkaar samen.

[Menno]

Even ter verduidelijking..  ik heb deze connectoren

Het is moeilijk te zeggen of dat dan goed of slecht spul is: er zijn vele aanbieders en mijn ervaring is dat er veel rommel tussen de goede aanbieders zit, waarbij de prijs in dit geval vaak wel duidelijk verschil maakt.
Dit soort stekkers op Aliexpress kopen lijkt me een soort roulette-spel: je kan de kans hebben dat je iets goeds krijgt, maar de kans is groot dat je rommel krijgt, omdat dit soort stekkers door de 'filmen-met-een-fotocamera' hype enorm populair zijn onder lieden die op die manier in de AV-sector werkzaam zijn en na het kopen van duizenden euro's aan extra's om die fotocamera min of meer om te bouwen tot een makkelijker hanteerbaar videocamera dan geen paar tientjes aan goede connectoren uit willen geven.

Menno wat betreft de punt van een soldeer bout ben je nu onzin aan het vertellen!

Nou, heb ik toch nog iets goed gedaan in m'n leven, want ik verdien dan al 3 jaar een beste boterham in de luchtvaart met die 'onzin'.

Ter illustratie: een van mijn soldeerbouten (regelbaar station van JBC met actieve punten die menigeen nooit zal kopen vanwege de extreem hoge prijs) heeft een vermogen van 130 Watt. Dat vermogen wordt gebruikt om de bout na uitnemen uit de houder binnen een seconde of 4 op de ingestelde temperatuur te brengen. Daarna wordt er teruggeschakeld en bijgewarmd zodra dat nodig is. Plaats je de punt op een dun draadje, dan zal de thermische massa wel voldoende zijn om dat te vertinnen. Plaats je de punt op een enorm kopervlak, dan slaat het station onmiddellijk aan het bijwarmen om het temperatuurverlies te compenseren.

En zo zal je ook zien dat een lang, spits puntje constant wat staat te 'pendelen': dat wordt veel vaker bijgewarmd dan een lompe, brede, korte punt, omdat de thermische massa veel groter is.

Heb je een gewone bout (zonder actieve punt) dan heb je gewoon veel meer de juiste punt met het juiste vermogen nodig, anders gaat het niet lukken.

Je moet minimaal een 50w bout hebben om de bout stabiel te kunnen houden als je wat dikkere draden soldeert!
De vorm van de stift/tip/punt die je aan de bout hebt zitten heeft vooral te maken met wat je wilt solderen.
Zo gebruik je een bout net een dunne spitse stift/tip/punt voor kleine dingen bvb smd solderen.
Wil je wat dikkere draden solderen gebruik je een stift/tip/punt met een afgeschuind einde of vlak einde.

Nou ja, gelukkig weet ik uit ruime ervaring dat de vorm van de punt vooral belangrijk is voor wat je wil solderen en het vermogen daarbij een minder grote rol speelt: naast het al eerder genoemde station heb ik sinds vorig jaar ook een SMD-rework station van JBC, waar een nano-boutje bij zit. Uit m'n hoofd heeft dat boutje een vermogen van 20 Watt. Daar kun je een gullwing punt voor krijgen om 01005 SMD-onderdelen mee te kunnen solderen, maar je kan er ook een (relatief) brede beitelpunt voor krijgen. En met die punt kun je, met wat moeite, ook behoorlijk grove zaken solderen, puur met dank aan het snelle bijregelen van het station (ook de punten in het nanoboutje zijn actief).
Met de spitse punt in dat boutje heb ik, ondanks het actief zijn van die punt, vaak de grootste moeite om iets voor elkaar te krijgen, simpelweg omdat er zoveel hitte verloren gaat.

Nee, met een passieve punt gaat zoiets je niet lukken, maar een volledig passieve bout van 50 Watt zal dan ook al snel, om het thermische evenwicht te bewaren, een lompere punt hebben.

Een lange spitse punt voor SMD? Ik wil er in passieve vorm niet eens aan denken. Voor je het weet moet je je station op 380 graden zetten om nog een beetje een bruikbare temperatuur over te houden aan de punt en daarbij spreek ik echt uit ervaring: mijn Weller WD1 met WSP80 bout (80 Watt!) had met de kleine gullwing punt, een relatief lange punt, de grootste moeite met sommige SMD-taken, omdat er gewoon teveel warmte verloren ging en het station door de erg grote afstand tussen temperatuursensor en het punt waar de warmte van de punt onttrokken werd, te traag bijregelde. Gevolg was dus dat je al snel de temperatuur veel hoger instelde, zodat er eerder bijgeregeld werd, maar absoluut een onwenselijke situatie en het was, naast de ervaring die ik op m'n werk op deed met een JBC station, de reden om uiteindelijk ook thuis een JBC met actieve punten te kopen.

[ronaldvd2000]

Beste heren,

Allen hartelijk dank voor de antwoorden. Ik heb goede female connectors gevonden (met dank aan Menno en de url)  die een goede en vertinde soldeerlip hebben. Dat maakt het makkelijker om het vast te solderen......    De aansluiting is geregeld  :-)

[Menno]

Wat je foto toont is een solder-cup en het nadeel daarvan is dat die gewoon wat meer vermogen vragen omdat het massiever metaal is dan een lip en het tin in het cupje én het draadje dat er in moet komen verhit moeten worden. Met een 20 Watt bout wordt dat waarschijnlijk krap. Daarnaast lijkt het een goedkope connector, want het schroefdraad voor de huls lijkt wel erg weinig voor te stellen. (het lijkt zelfs wel een chassisdeel met de twee vlakke kanten aan de connector).

Bij de eerste keer solderen van zo'n Switchcraft connector was ik al verkocht: gewoon een goede soldeerlip in plaats van het slappe metaal van goedkopere pluggen en vooral de huls schroeft lekker stevig vast en de mijne (typenummer ben ik even kwijt) heeft ook een duidelijk 'klonk' gevoel als je 'm volledig op de stekker draait waardoor je zeker weet dat 'ie echt vast zit en je 'm niet te strak vastdraait.

Succes

[Mark D.]

https://www.onlinecamerashop.nl/easy-connect-klik-verbinding-dc-vrouwelijke-versie.html

[BartvD]

Mark, merci voor deze tip.
Ik zag dat ze zowel het mannetje als het vrouwtje hadden. Gelijk 10 van elk besteld. Beter dan kroonsteentjes.
