Auteur Topic: Cherteau, fictieve Waals industriedorp  (gelezen 30125 keer)

Hans GJ

  • Offline Offline
  • Berichten: 268
Re: Cherteau, fictieve Waals industriedorp
« Reactie #135 Gepost op: 20 December 2024, 16:25:35 »
Dag allen

Het is te koud om in mijn knutselhok de avonden door te brengen, dus verhuis ik mijn werkzaamheden naar de warme woonkamer. De mogelijkheden zijn hier wel beperkter – lees: ik wil het hier niet te slordig maken – dus de koterij en de huizenrij met brug staan voorlopig even stil... Tijd om terug te schakelen naar de industriebouw.

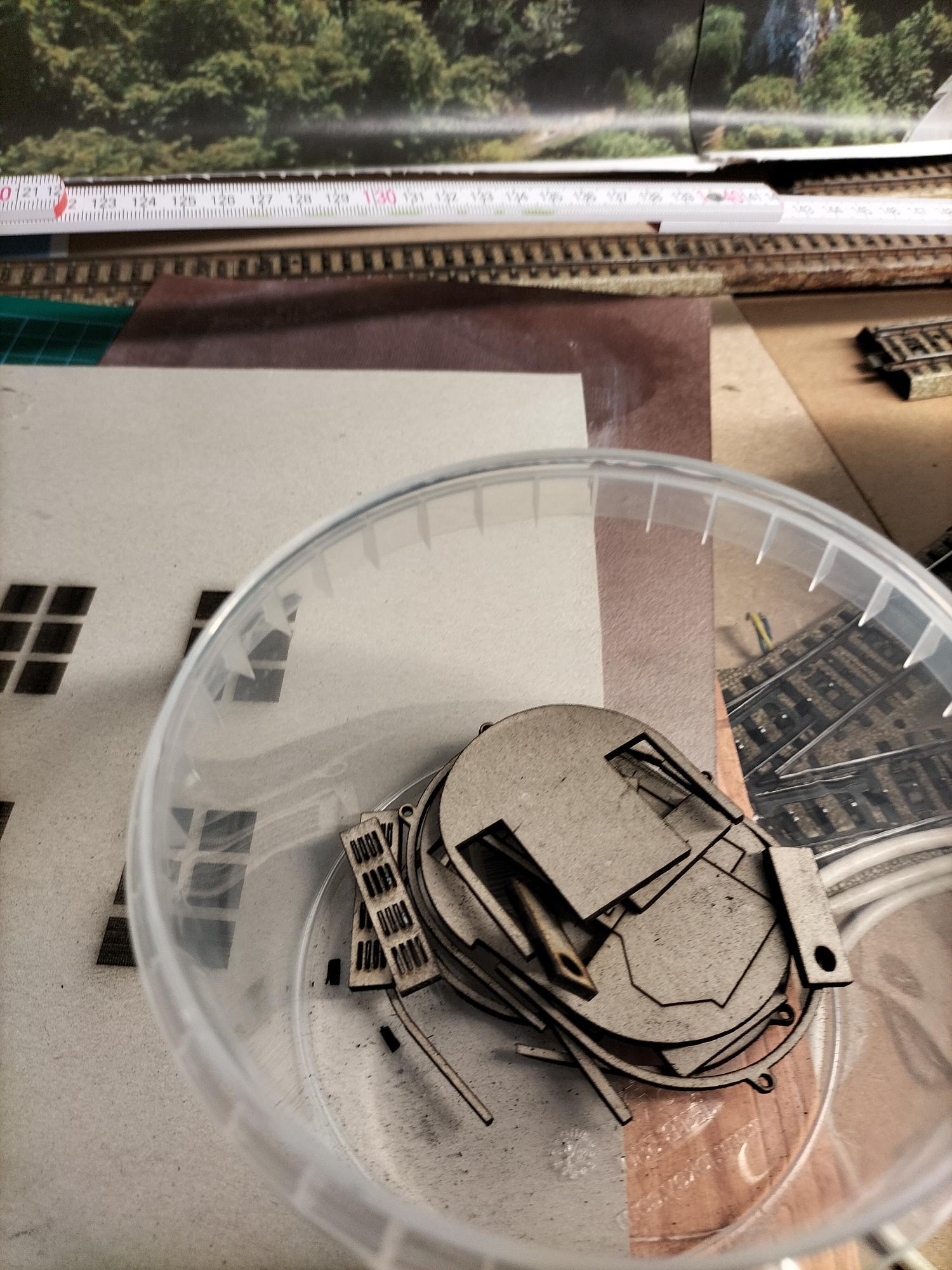

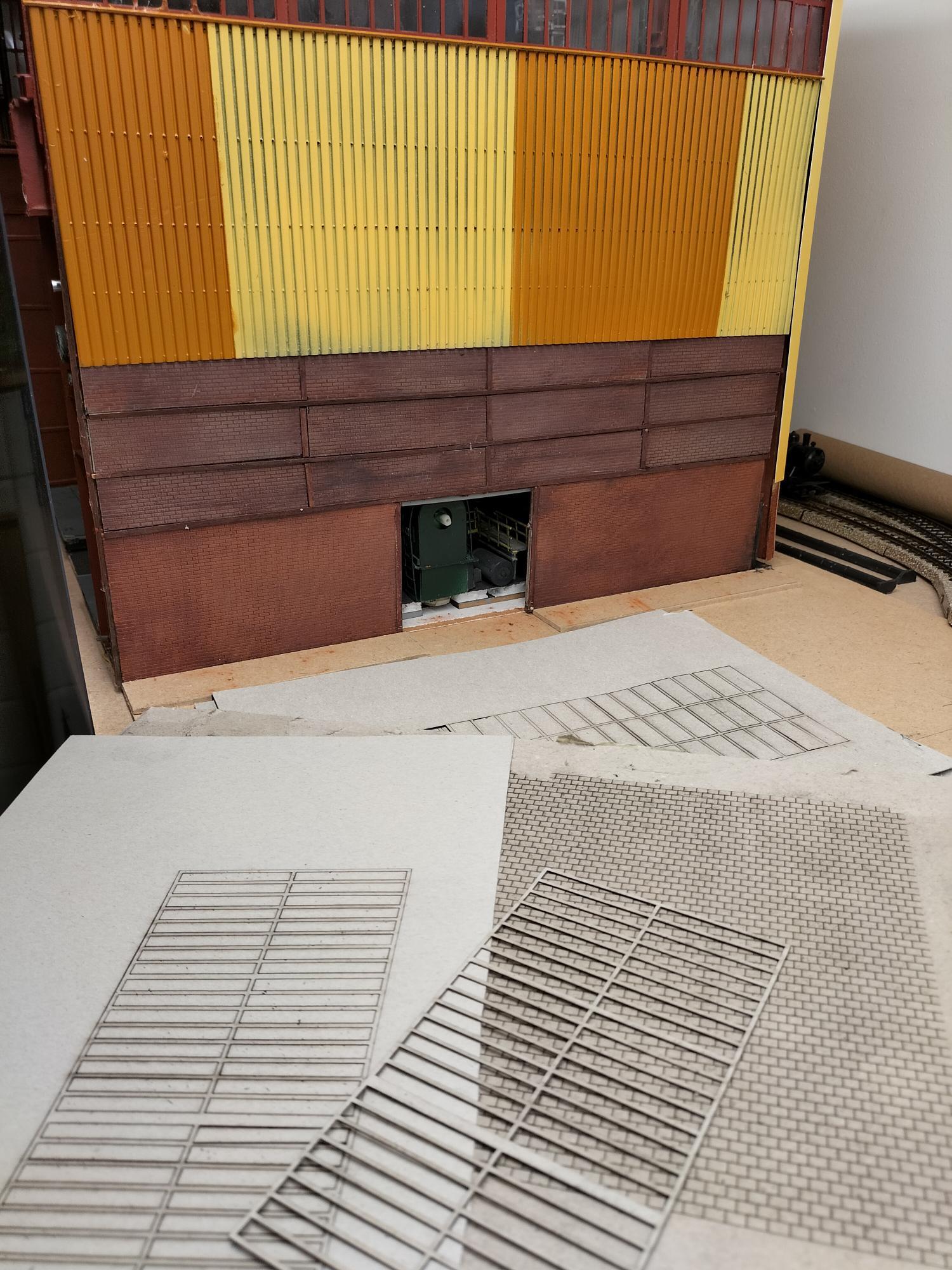

De laser heeft al flink werk geleverd door karton op maat te snijden voor het komende project: de generator die naast de TLB-loods komt. Deze generator krijgt uiteraard ook een loods, in een vergelijkbare stijl als de TLB-loods, maar dan een stuk kleiner (37x20x26 cm). De komende dagen wil ik beginnen met het in elkaar zetten van de constructiewanden, het dakgebinte en de generator zelf. Daarvoor heb ik al wat onderdelen kunnen laseren.



Je kan de aandrijving zien waarop de generator zal aangesloten worden.  Ik gebruik het woord 'generator' omdat dit de benaming was op de site van Chertal, maar het was technisch gezien een reuze DC-motor...



zien in 't echt? :
https://www.flickr.com/photos/131239650@N06/53175288913/in/photostream/

Alvast veel eindejaarsplezier voor iedereen!
Groeten
Hans


Hans GJ

  • Offline Offline
  • Berichten: 268
Re: Cherteau, fictieve Waals industriedorp
« Reactie #136 Gepost op: 16 February 2025, 17:48:47 »
Dag allen,

In tegenstelling tot velen hier ben ik een zomerknutselaar. Tijdens de koude wintermaanden (lees: mijn koude hobbyruimte) houd ik het knutselen beperkt tot het in elkaar zetten van een aantal zaken die later wel nuttig zullen zijn.

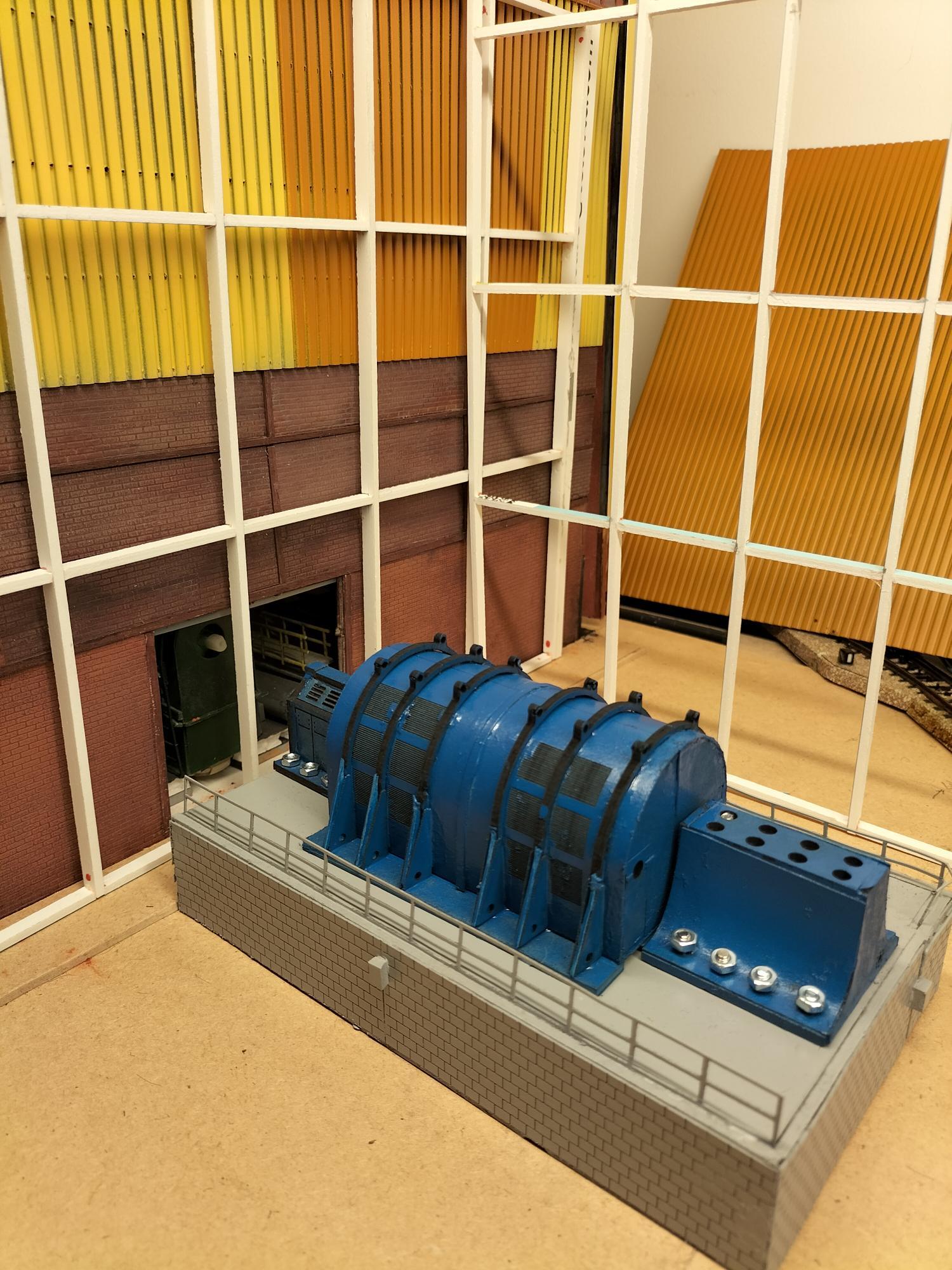

De basis van de generator is in elkaar gelijmd en heeft al een eerste kleurtje gekregen. De hal die eromheen komt, wordt op dezelfde manier gemaakt als de eerder gemaakte TLB-loods. Dus, een ijzeren constructie die bekleed wordt met metalen panelen/baksteen. Die 'ijzeren constructie' maakte ik voor de TLB van karton, maar nu is deze gemaakt van forex. Ik had nog zo'n blad liggen (een recup-reclamepaneel), dat heb ik in stroken gesneden en vormt nu de witte constructie op de achtergrond.



Wordt vervolgd...

MaraNCS

  • niks gebouwd, niet geleefd
  • Offline Offline
  • Berichten: 692
Re: Cherteau, fictieve Waals industriedorp
« Reactie #137 Gepost op: 16 February 2025, 21:45:52 »
Indrukwekkende machine!
Succes met het vervolg van het gebouw.
Station Baarn HIJSM

tothebeach

  • Michel
  • Offline Offline
  • Berichten: 8844
  • low-budget modelbouwer
    • Rangeerbanen
Re: Cherteau, fictieve Waals industriedorp
« Reactie #138 Gepost op: 17 February 2025, 08:00:04 »
De hal die eromheen komt, wordt op dezelfde manier gemaakt als de eerder gemaakte TLB-loods. Dus, een ijzeren constructie die bekleed wordt met metalen panelen/baksteen. Die 'ijzeren constructie' maakte ik voor de TLB van karton, maar nu is deze gemaakt van forex. Ik had nog zo'n blad liggen (een recup-reclamepaneel), dat heb ik in stroken gesneden en vormt nu de witte constructie op de achtergrond.
Heb je die nu handmatig om en om aan elkaar geplakt? Mooi strak!

Groet,
michel

Montanbahn

  • Offline Offline
  • Berichten: 808
  • Steel is king!
Re: Cherteau, fictieve Waals industriedorp
« Reactie #139 Gepost op: 17 February 2025, 10:03:34 »
Mooie motor/generator. Ziet er indrukwekkend uit  (y)
MB

It's weird having the same age as old people...........

bouwdraadje

Hans GJ

  • Offline Offline
  • Berichten: 268
Re: Cherteau, fictieve Waals industriedorp
« Reactie #140 Gepost op: 17 February 2025, 17:08:22 »
Heb je die nu handmatig om en om aan elkaar geplakt? Mooi strak!

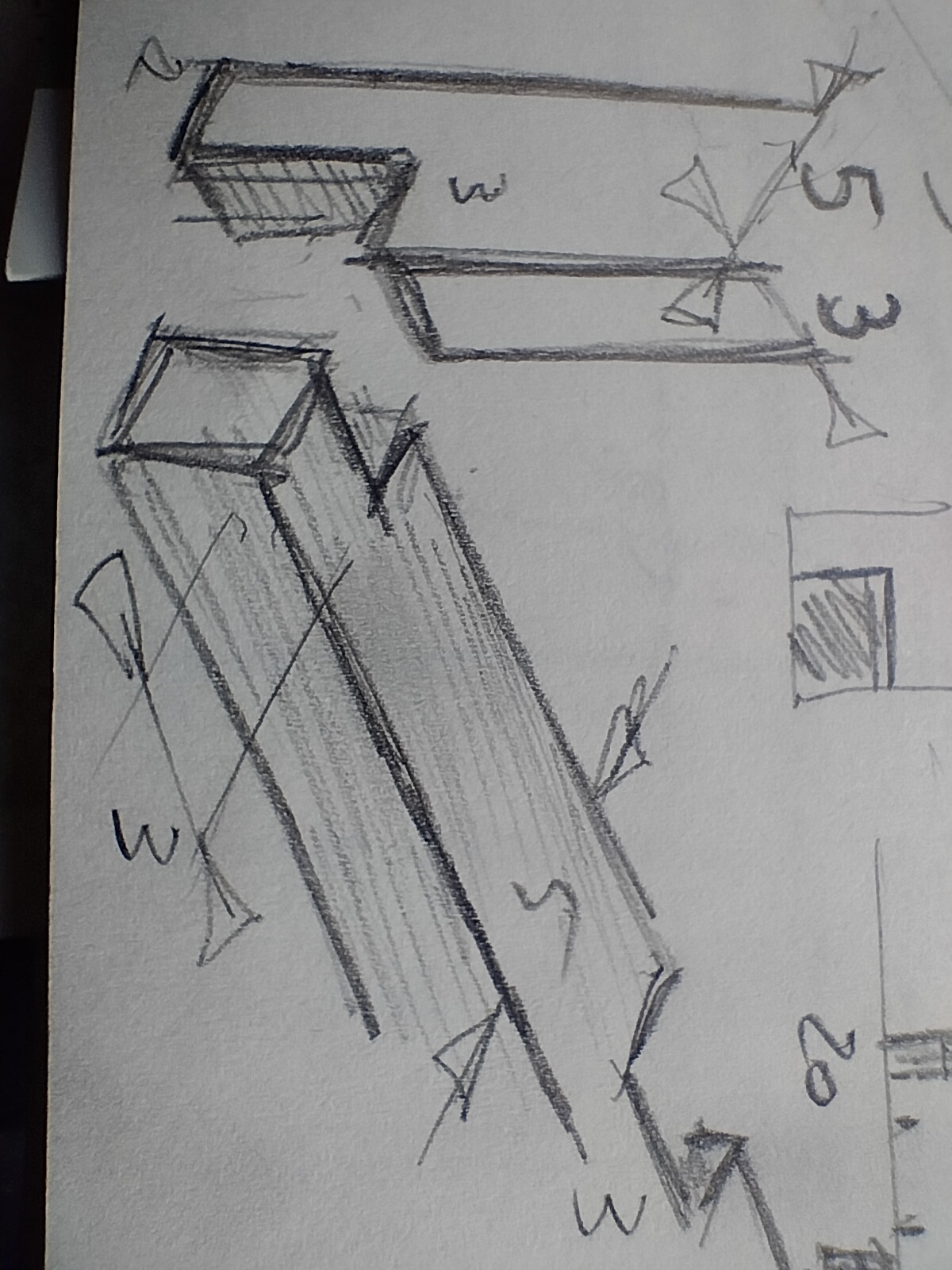

Ja hoor Michel, de forexstroken zijn met een breekmes op maat gesneden.  Ik sneed er wel hoekjes uit, zodat alles al in elkaar klikte nog zonder lijm.  Even een schetsje:




Ik wou dit absoluut in forex  bouwen. Voor wie het niet kent: forex is een vederlichte kunststof die ideaal is om op te schilderen en perfect te snijden met een breekmes. Omdat het kunststof is, is het beter bestand tegen vocht. Niet dat ik er zelf mee zit, maar ik vraag me af of (grote) kartonnen bouwwerken ooit zouden scheeftrekken door de luchtvochtigheid. Met forex zou dat in ieder geval niet het geval zijn. Dus als dit nu meevalt, bouw ik verder in forex.

Ik denk trouwens dat het helemaal mogelijk zou zijn om een complete basisconstructie voor een modelbaan in forex te maken in plaats van hout. Jammer dat ik daar niet eerder aan dacht! Het lijkt me heerlijk om zo een complete constructie in elkaar te zetten enkel met een mes, lat en lijm... Misschien breng ik zo anderen wel op nieuwe ideeën.

Nog dit: forex mag NIET gelaserd worden, vanwege de giftige dampen die dan geproduceerd worden...

groeten!

einte

  • Tijdperk II - III
  • Offline Offline
  • Berichten: 563
    • Modelspoorblog
Re: Cherteau, fictieve Waals industriedorp
« Reactie #141 Gepost op: 17 February 2025, 20:44:05 »
Hallo Hans,

indrukwekkende motor,
dan wel generator zonder motor,
mooi gedaan!
Groeten Einte

Marklin M rails, besturing 6021 en 3x 6035.
Wissels en seinen op de ouderwetse manier met blokken.

Mijn draadje

mass am see

  • Offline Offline
  • Berichten: 3982
  • de hondsrug baan
Re: Cherteau, fictieve Waals industriedorp
« Reactie #142 Gepost op: 18 February 2025, 08:45:17 »
Hallo Hans,


Blijf het indrukwekkend vinden wat jij maakt het ziet er zo echt allemaal uit dat ik daar zo als procesoperator zo weer aan de slag wil in de shift .




mvgr Evert en Bas

Hans GJ

  • Offline Offline
  • Berichten: 268
Re: Cherteau, fictieve Waals industriedorp
« Reactie #143 Gepost op: 18 February 2025, 12:54:56 »



... dat ik daar zo als procesoperator zo weer aan de slag wil in de shift .



Een open sollicitatie, altijd leuk !   ;D   Nog gewerkt in Chertal ????

Bedankt voor jullie commentaar allemaal!

Ik spreek/schrijf altijd 'generator', maar het is inderdaad een grote DC-motor.  Dat komt omdat alle gegevens die ik over de site in Chertal in het Frans vind, en daar spreekt men altijd over "générateur', vandaar die verwarring....

Ooit zag ik een foto vh identificatieplaatje van deze motor: 600V/4700A .... wat een beest ....

Groeten
Hans

Hans GJ

  • Offline Offline
  • Berichten: 268
Re: Cherteau, fictieve Waals industriedorp
« Reactie #144 Gepost op: 21 February 2025, 13:08:10 »
Dag alle spoor- en andere liefhebbers.

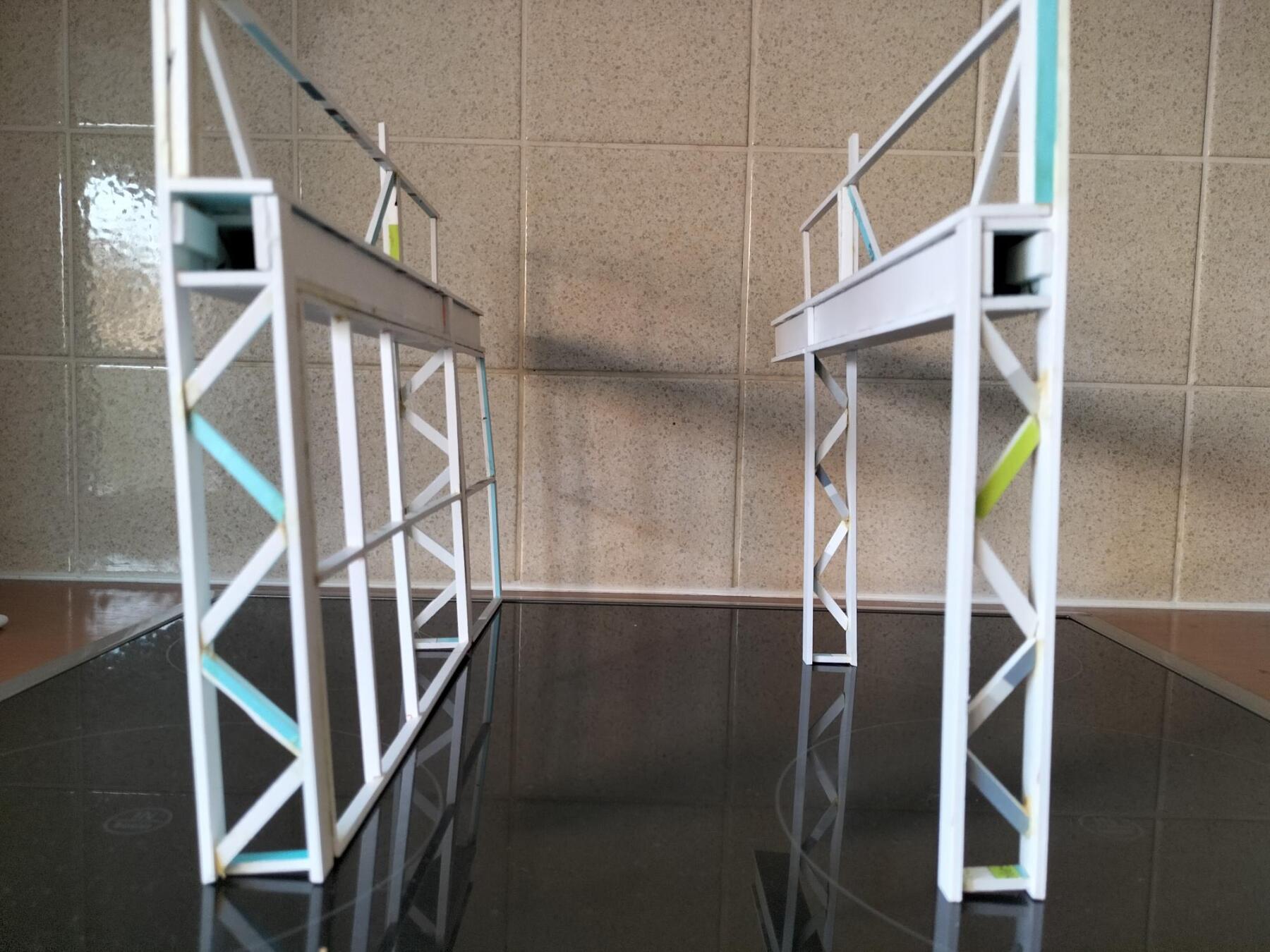

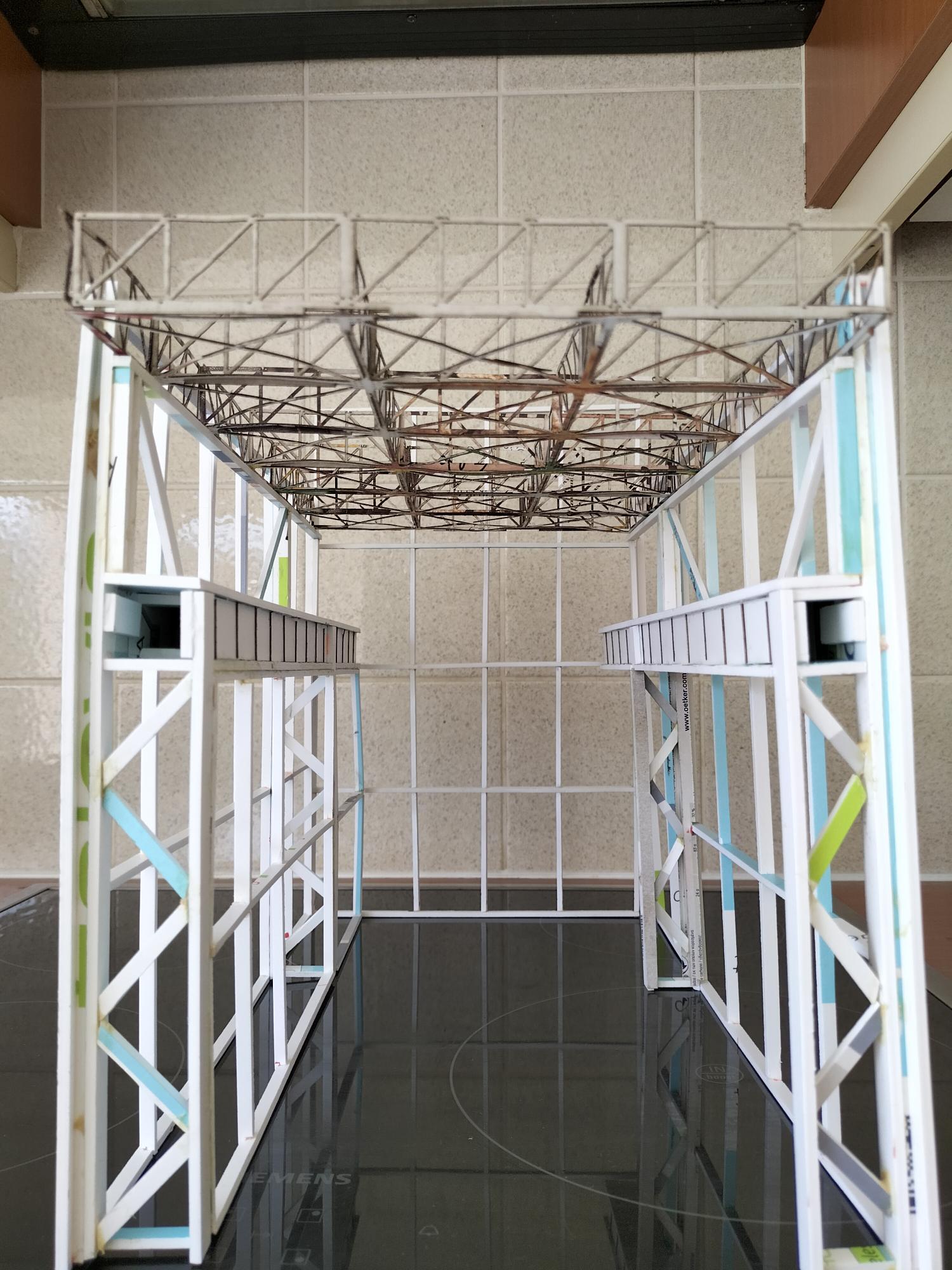

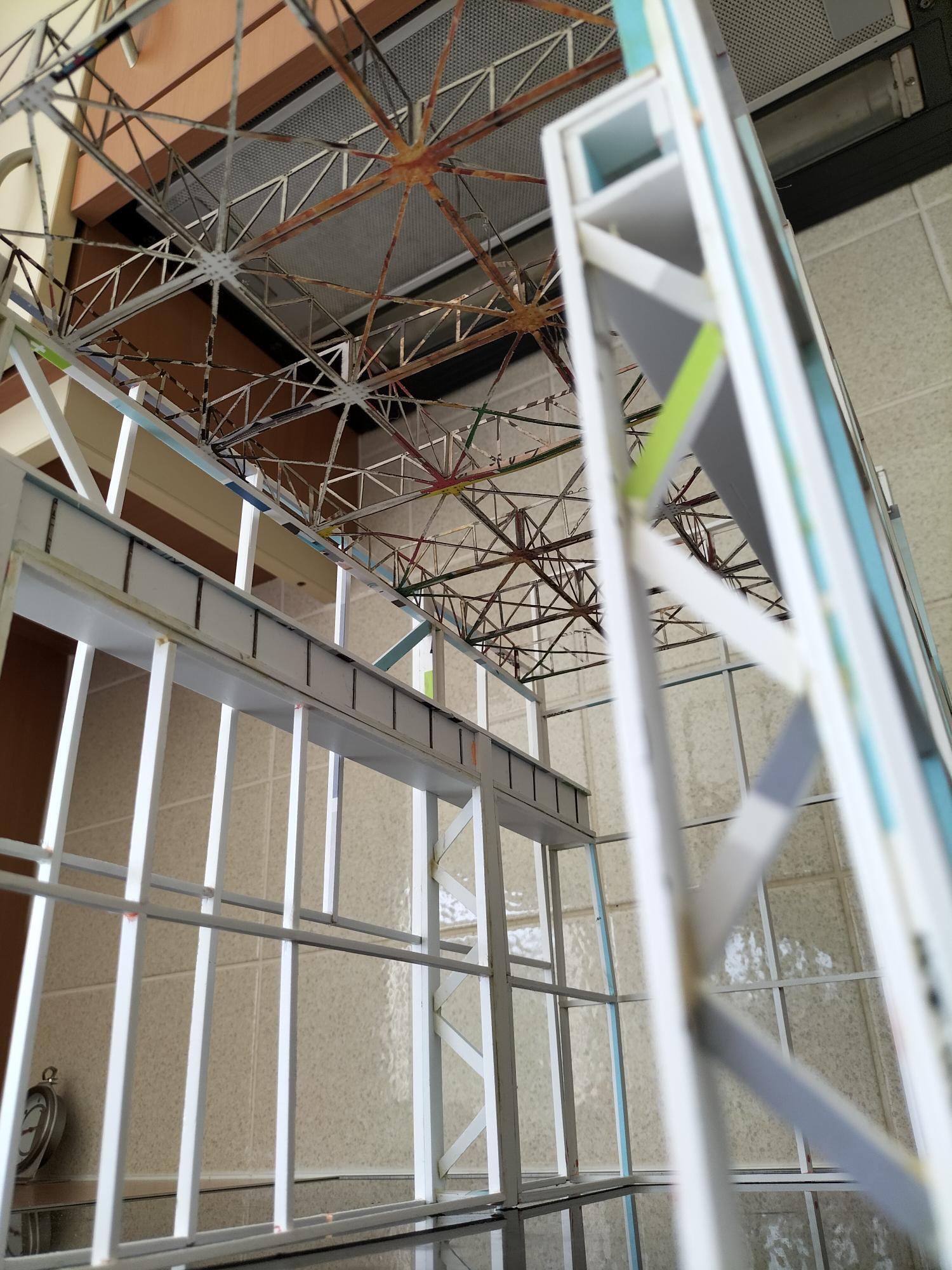

Dit zijn de laatste foto's van de onbewerkte constructie voor de hal:









Deze middag kon ik het al in een ijzer-kleurtje spuiten. Leve de lente!  Want ik kon het buiten spuiten.

Groeten
Hans

Jelmer

  • Offline Offline
  • Berichten: 5117
Re: Cherteau, fictieve Waals industriedorp
« Reactie #145 Gepost op: 21 February 2025, 13:54:13 »
Wat een fraaie "technische" constructie!  (y)

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

Hans GJ

  • Offline Offline
  • Berichten: 268
Re: Cherteau, fictieve Waals industriedorp
« Reactie #146 Gepost op: 24 February 2025, 12:07:16 »
Beste spoor& andere liefhebber

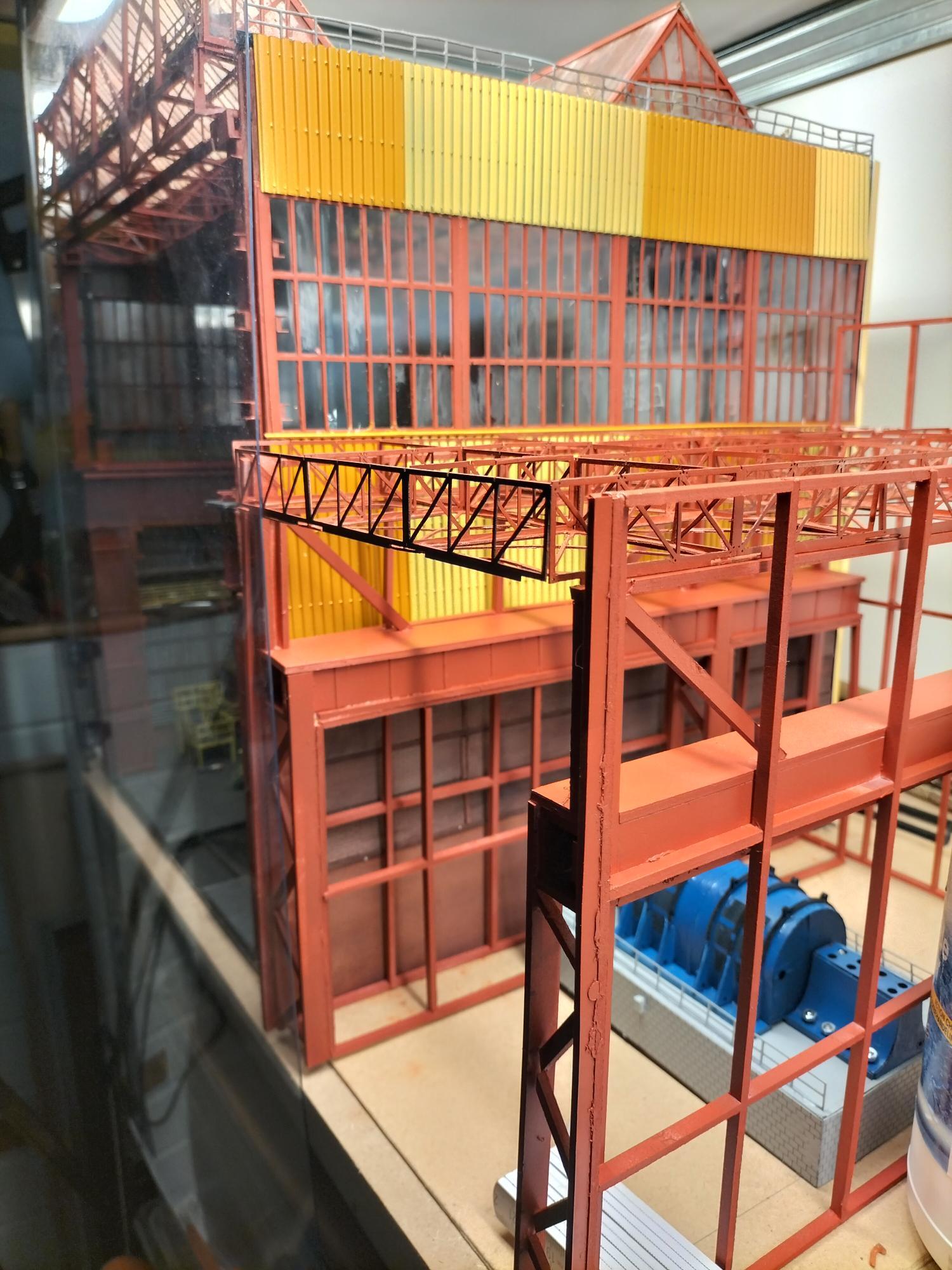

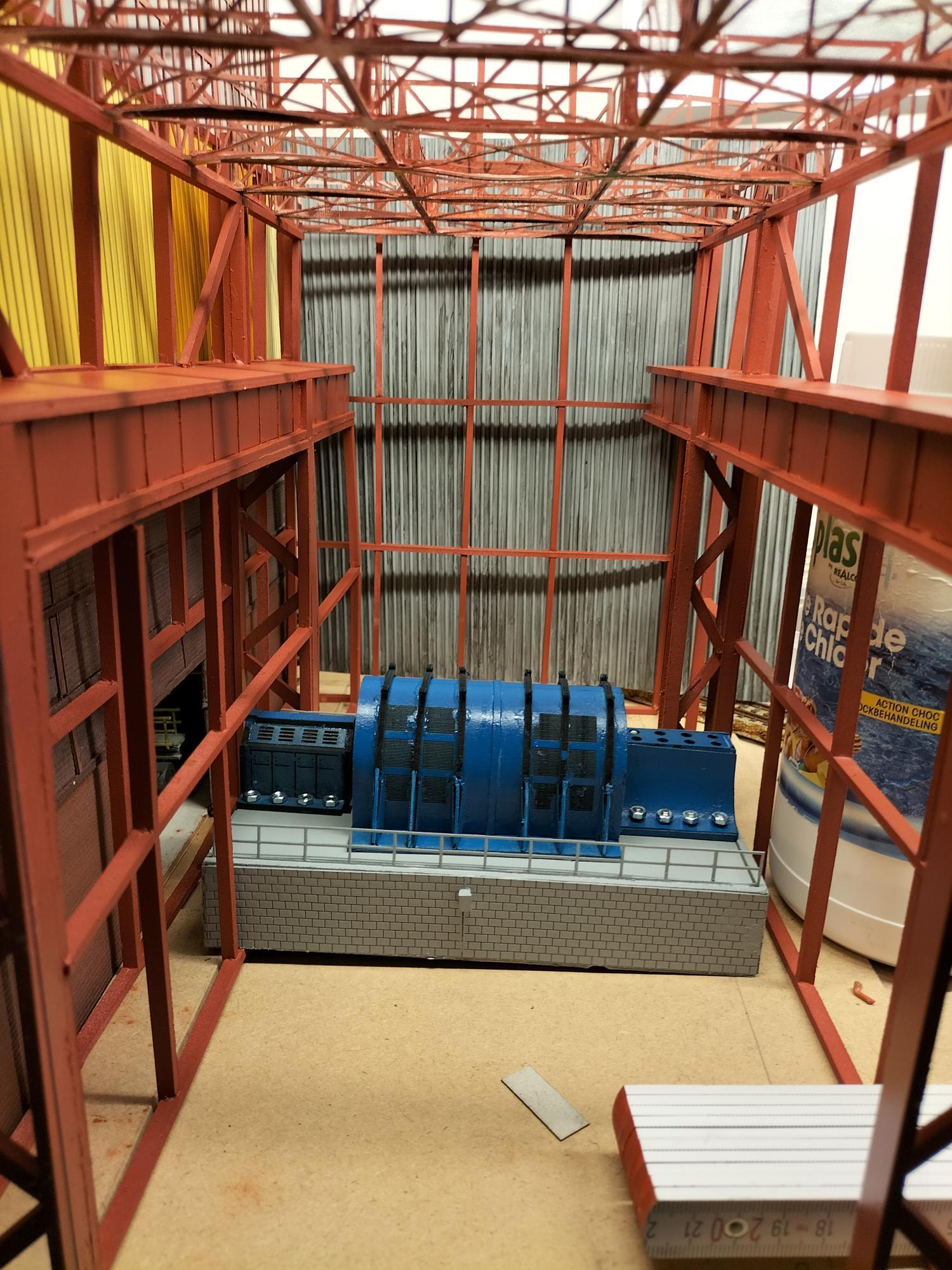

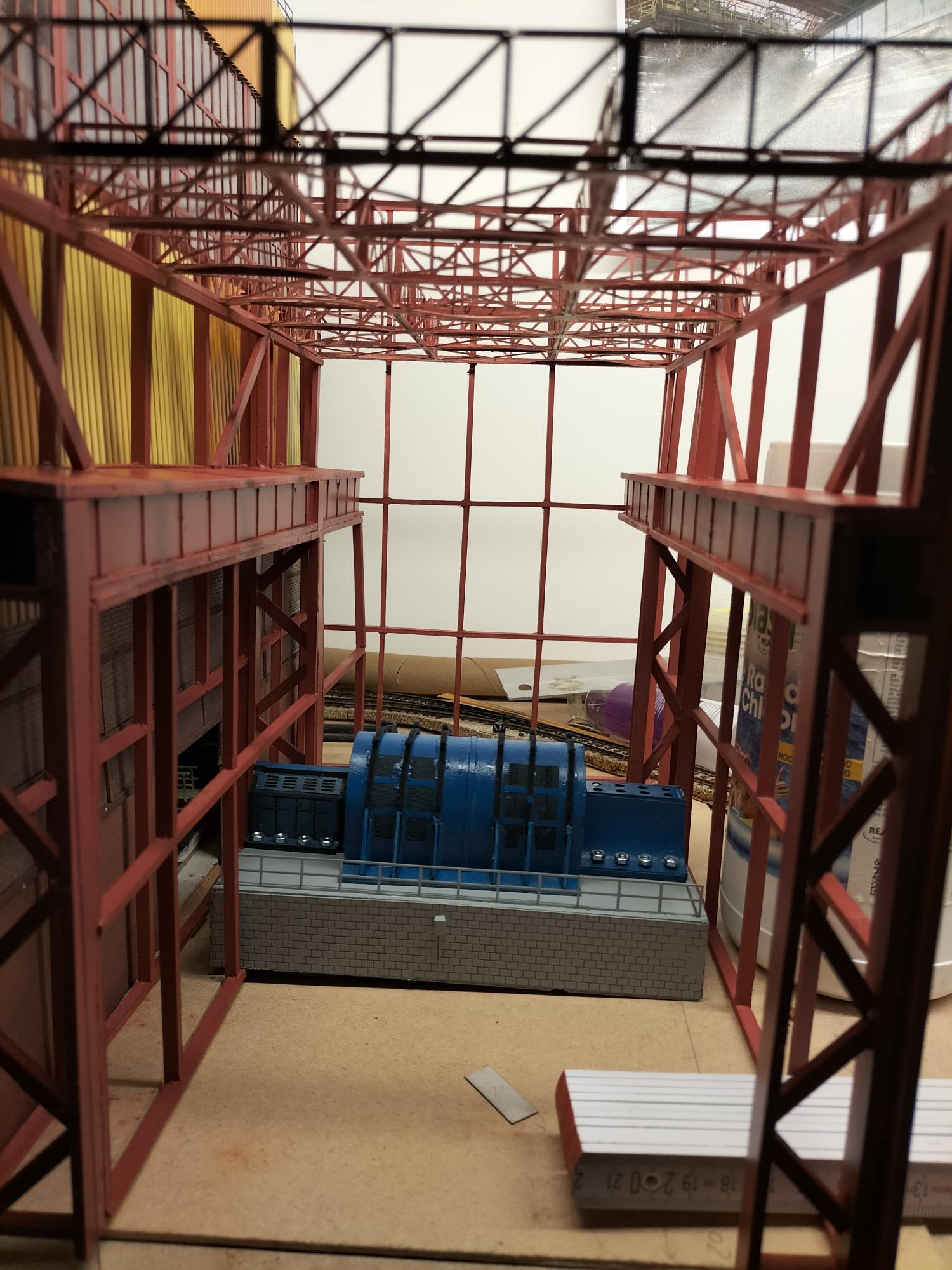

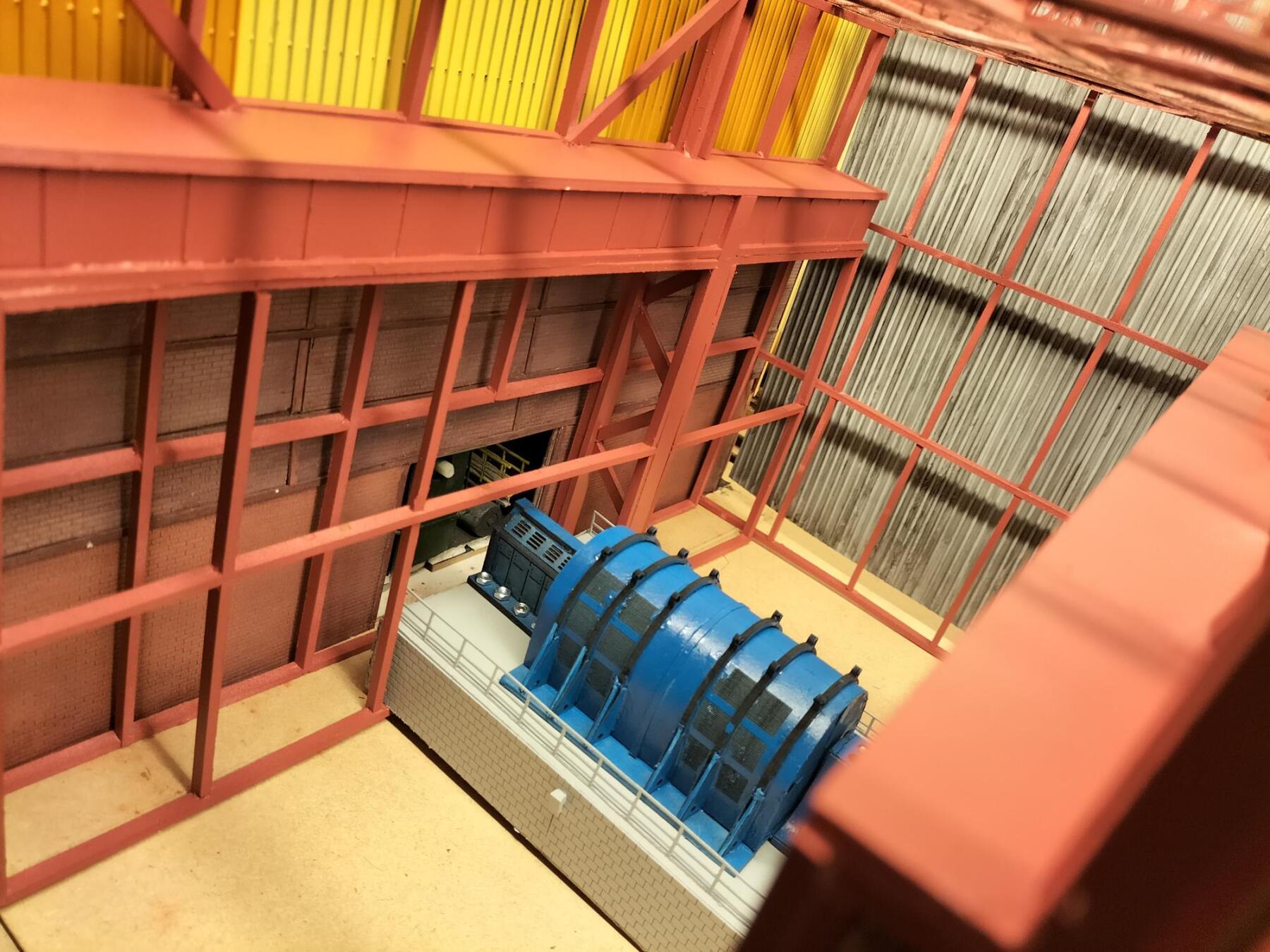

Ik kon afgelopen weekend een paar foto's maken van de nieuwe hal in aanbouw.  Uiteraard staat alles nog helemaal los, maar een beginnend sfeertje kan ik toch al de wereld insturen:










Groeten
Hans

NS264

  • En maar rijden over het asfalt, kilometers.Sinds kort ook met langer materieel.
  • Offline Offline
  • Berichten: 8914
    • Midland
Re: Cherteau, fictieve Waals industriedorp
« Reactie #147 Gepost op: 24 February 2025, 14:23:54 »
Hoi,

Weer prachtig werk, Hans.

Mvg

Koen.
Voor meer interactie (komt ten einde)voor topic Voorbereiding bouw Swalbenburg: volg Instagram@swalbenburg_moba_n#
Eagles

Jelmer

  • Offline Offline
  • Berichten: 5117
Re: Cherteau, fictieve Waals industriedorp
« Reactie #148 Gepost op: 24 February 2025, 14:39:24 »
ja, net echt  (y)

Groeten,
Jelmer
Pfarrerwinkel de bouw:
Pfarrerwinkel

Paulus

  • Offline Offline
  • Berichten: 1101
  • La vie est belle...
Re: Cherteau, fictieve Waals industriedorp
« Reactie #149 Gepost op: 24 February 2025, 20:48:36 »
Knap werk!
SNCF - IV / V - SudEst / Zolderbaan LaVie SudEst / Modulebaan
