Auteur Topic: Schema Arduino DCC decoder  (gelezen 7002 keer)

Wummeke

  • Offline Offline
  • Berichten: 426
Re: Schema Arduino DCC decoder
« Reactie #45 Gepost op: 06 January 2024, 16:18:54 »
Dat wordt inderdaad de oplossing als mijn gesoldeerde v2 niet werkt Bas ;D
Gelogd
Gr,

Jan Willem

Bert55

  • Offline Offline
  • Berichten: 878
Re: Schema Arduino DCC decoder
« Reactie #46 Gepost op: 06 January 2024, 17:50:15 »
Die 3,7 V kan ik echt vergeten, iets onder de 5V is het einde oefening. Ik heb er ook wel meer aanhangen dan 1 ledje. Hou dan liever de specs aan.
Gelogd
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

Wummeke

  • Offline Offline
  • Berichten: 426
Re: Schema Arduino DCC decoder
« Reactie #47 Gepost op: 07 January 2024, 13:34:06 »
Ik ga nu zometeen mijn decoder in elkaar zetten, ik laat het later vandaag weten of het met of zonder draadje naar de 5V is geworden  ;)
« Laatst bewerkt op: 07 January 2024, 15:03:00 door Wummeke »
Gelogd
Gr,

Jan Willem

Wummeke

  • Offline Offline
  • Berichten: 426
Re: Schema Arduino DCC decoder
« Reactie #48 Gepost op: 07 January 2024, 15:02:42 »

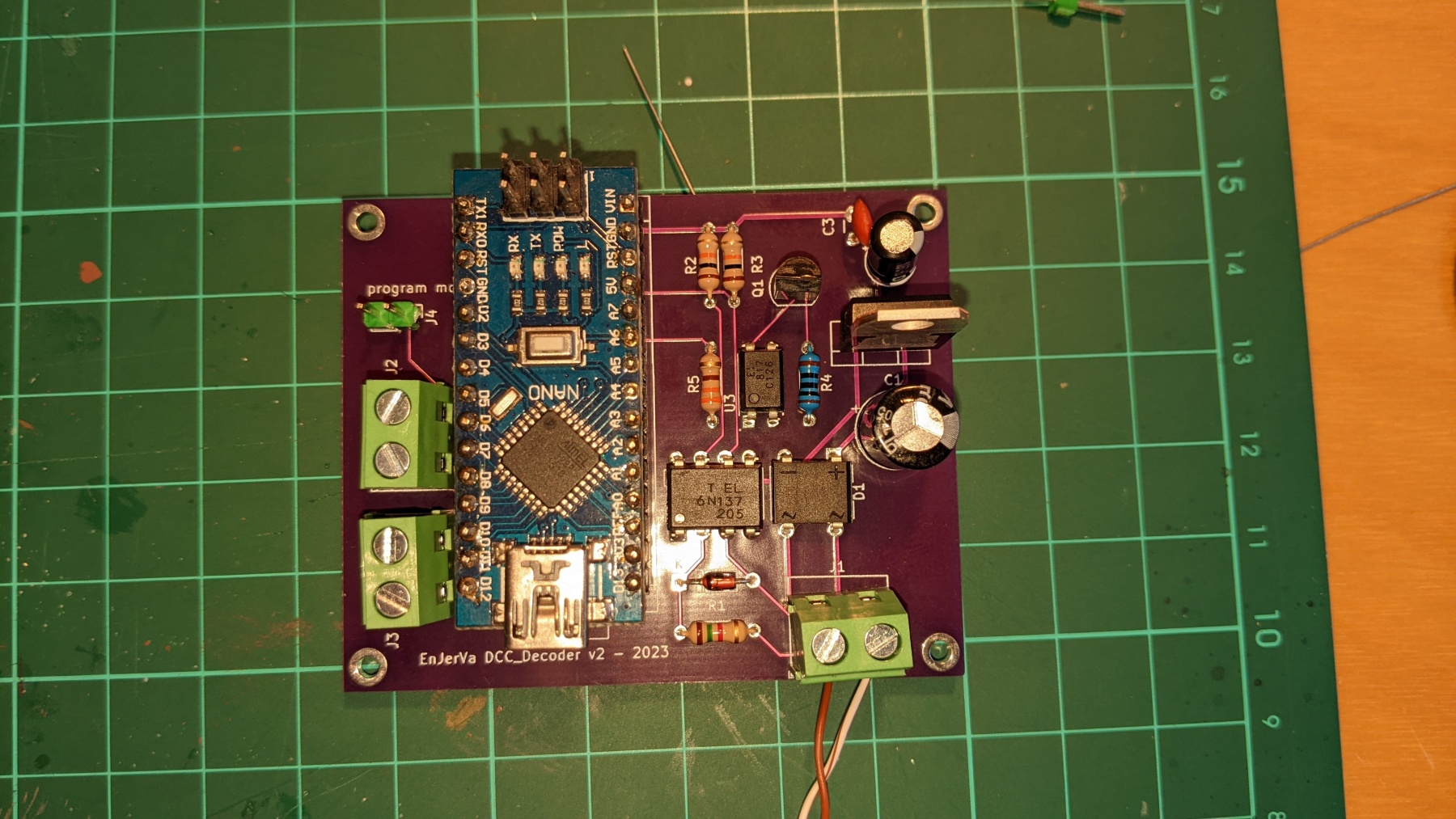

Tada:




Ook met de 5V op de Vin-pin werkt de decoder:
https://youtu.be/POgYeVdZA6c

Ik heb een pootje van R2 nog niet afgeknipt, zodat ik die naar de 5V van de Nano kan omleggen, mocht het nodig zijn. Ik denk dat ik dat nog wel even doe. Wellicht dat de LED's dan ook nog wat feller worden.

Nu nog even een houdertje/behuizing tekenen en printen en weer even bedenken waarom ik dit nou ook allemaal weer gemaakt heb  :P
Gelogd
Gr,

Jan Willem

Bert55

  • Offline Offline
  • Berichten: 878
Re: Schema Arduino DCC decoder
« Reactie #49 Gepost op: 07 January 2024, 15:07:39 »
mooi gelukt hoor!
Gelogd
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

Wummeke

  • Offline Offline
  • Berichten: 426
Re: Schema Arduino DCC decoder
« Reactie #50 Gepost op: 07 January 2024, 15:40:02 »
Dank je wel Bert, ook voor de hulp/adviesen. Ik ben er zelf ook wel bij mee/trots op.
Dat pootje van R2 naar de 5V pin omleggen (en het spoortje naar Vin doorsnijden) zorgt er inderdaad voor dat de LEDs nu ook wat meer V krijgen, dus ze zijn nu ook feller.
In het ontwerp voor versie 3 van het bordje heb ik dit ook meteen aangepast en gelijk ook de 7805 en de pc817 optocoupler wat meer ruimte gegeven. Met de beperkte middelen die ik heb (een IR thermometer en mijn vinger) meette ik in die hoek iets meer warmte dan ergens anders op het bordje. Wellicht dat ik, voordat ik wellicht ooit v3 nog laat maken bij JLC eerst nog even een warmtebeeldcamera leen om te kijken of ze echt zoveel warmer worden.
Gelogd
Gr,

Jan Willem

Bert55

  • Offline Offline
  • Berichten: 878
Re: Schema Arduino DCC decoder
« Reactie #51 Gepost op: 07 January 2024, 16:03:05 »
Best leuk om elke keer een stapje te zetten, leren we allemaal weer bij (y)
Welke hoek wordt warm?
Gelogd
Met vriendelijke groet, Bert
Märklin, DCCnext, ECOS
Witmoosdorf afgebroken, Witmoos 2 wordt opgestart na de verhuizing

Fritsprt

  • Offline Offline
  • Berichten: 2615
Re: Schema Arduino DCC decoder
« Reactie #52 Gepost op: 07 January 2024, 16:13:15 »
I.p.v. J1, J2 en J3 kann je ook gewoon de tekst van de aansluiting plaatsen zoals DC, DCC enz. Dan weet je over een jaar ook nog wat waar aangesloten moet worden.
Gelogd
Groet Frits
Pagina's: Vorige - 1 2 3 [4]
