Schema Arduino DCC decoder

[Fritsprt]

Bij een weerstandswaarde van 1k en een DCC voedingsspanning van 18V loop je het risico dat je de led in de optocoupler stuk maakt. Bij een hogere weerstandswaarde kan er niets stuk gaan en is het er eigenlijk alleen belangrijk dat de optocoupler goed open gestuurd wordt. Dus eigenlijk is elke waarde tussen 1k5 en 3k9 goed.

[Jeroen Vreeken]

Met 3k9 zoek je wel de randjes van de spec op.
Die garandeerd dat hij aan gaat bij 5mA en daarvoor moet je met 3k9 ruim 20V ingangsspanning hebben.
De 'typical' waarde waar hij aan gaat zit rond de 1.5mA. Over het algemeen zal het dus wel werken, maar je kunt exemplarisch pech hebben.

[Wummeke]

kleine update: Ik bedacht me gisteren dat ik een GND aansluiting vergeten ben voor de seinen die ik op mijn decoder aan wil sluiten.
Dus ik denk dat een v2 van mijn PCB ontwerp er wel in zit

[Bert55]

Haha, dat gebeurt echt alleen bij jou

[bask185]

Bij diegene die geen ERC check in het schema uitvoeren. Ik heb het ook wel eens meegemaakt

[Wummeke]

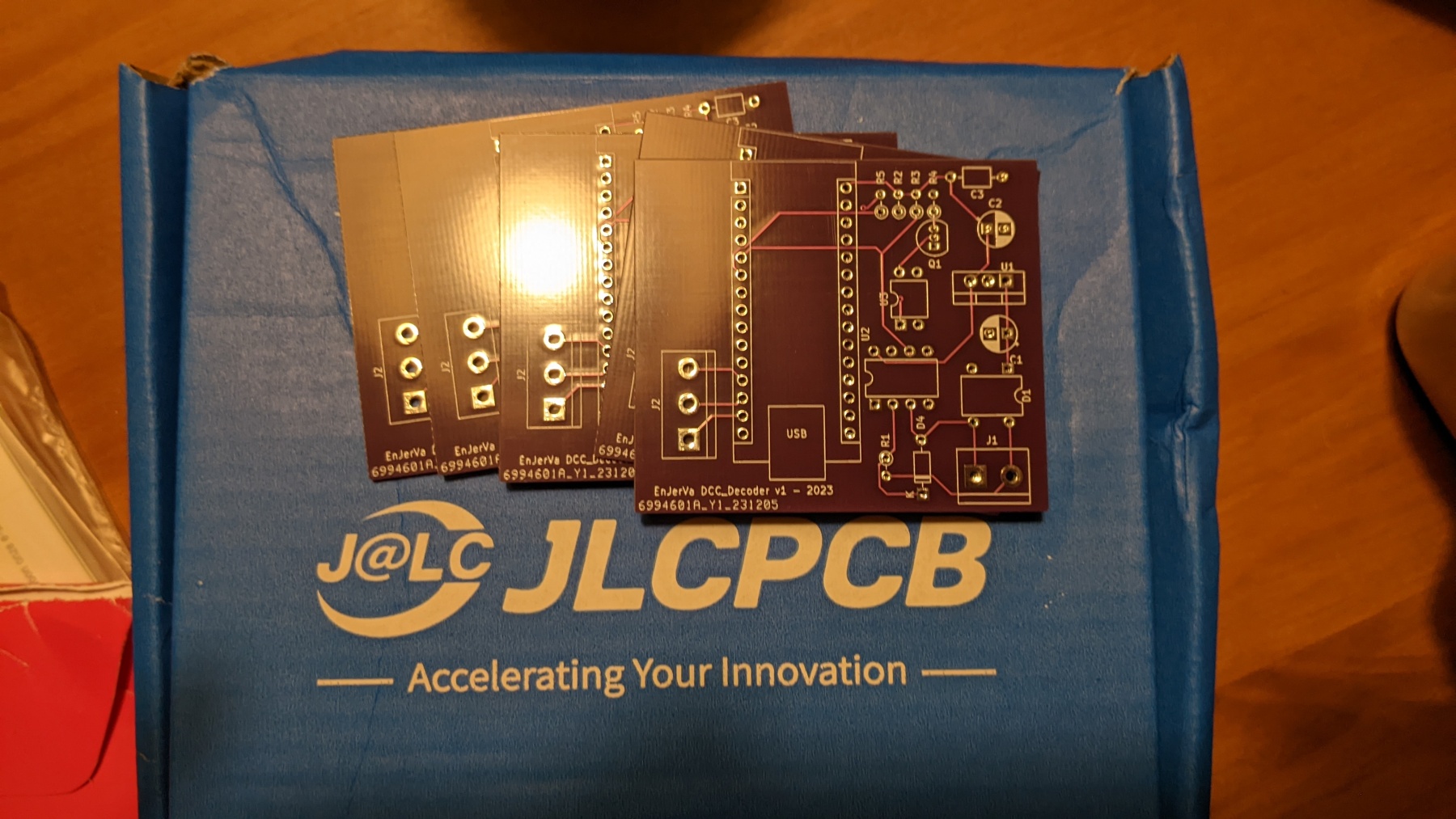

Vorige week is de post langsgeweest:



Maar door andere pakketjes die ook bezorgd werden nog geen tijd gehad om hiermee aan de slag te gaan.
Impressie van een van de andere pakketjes:

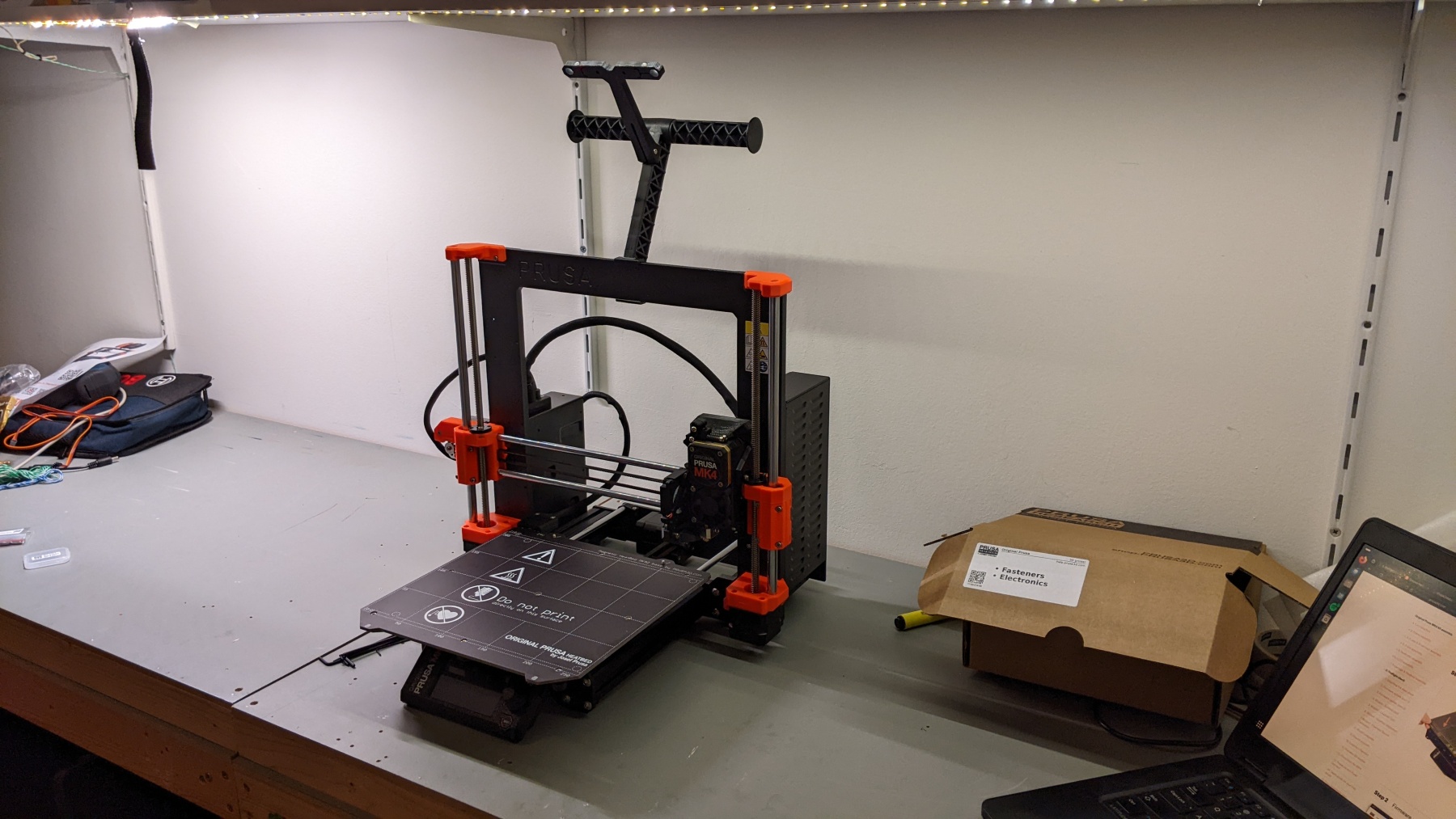

Afgelopen weekend deze Pruša Mk4 printer in elkaar gezet.

Voor wat betreft mijn pcb'tje:
Ik wacht nog op een aantal onderdelen die ik via AliExpress besteld heb. Als ik die binnen heb, kan ik definitief met versie 2 van mijn PCB aan de slag. Sowieso moet ik een GND pin beschikbaar maken via een Schroefterminal, mis ik mounting holes en heb ik verkeerde footprints gekozen voor enkele componenten. Nou ja, het gaat niet altijd in een keer goed.

[Bert55]

Die printen zien er prima uit zo te zien, van foutjes leer je weer
Je gaatde nano vast op een voetje zetten?
En veel plz met de printer

[Wummeke]

Ja klopt, voor die nano heb ik female pin-headers liggen. Ik zag laatst dat er ook een Nano Every is, die direct op de PCB gesoldeerd kan worden. Maar ten eerste is die best wat duurder dan een gewone Nano (kloon) en ten tweede heb ik daar nog geen footprint van gevonden voor KiKad. Dus we doen het voorlopig gewoon maar zo.

En het plezier met de printer gaat wel lukken, hij gaat mijn Ender3 Pro vervangen. Uiteindelijk moet dat een flinke stap vooruit worden. Voorlopig ben ik nog even boos op het ding. Na een weekend lang bezig te zijn geweest met de assemblage faalt de zelftest van de X en Y assen. Het was misschien een beetje te optimistisch om te denken dat dat wel in een keer goed zou gaan

[bask185]

Die nano met die zgn' castellated holes' zijn idd leuke dingen. Het scheelt zoveel werk als je ze plat tegen een board aan kan solderen. Alleen ze zijn wel duur... en m.i. niet echt een optie.

ten tweede heb ik daar nog geen footprint van gevonden voor KiKad.

Dan leer je hoe je footprints moet maken en dan maak je er 1  Dat is een belangrijke craft in Kicad, je eigen componenten maken.

Je kan ook zoeken op internet, in alle waarschijnlijkheid heeft iemand die al gemaakt voor je.

Mvg,

Bas

[Wummeke]

Als ik het goed zie, zou-ie hier tussen moeten zitten: https://github.com/Alarm-Siren/arduino-kicad-library
Maar heb nu geen KiKad bij de hand om te checken of het ook echt zo is. Maar je hebt gelijk, ze zijn duurder dan gewone Nano's en mijn inziens de extra moeite/investering niet waard.

[Albert de Heer]

Werkt de voeding überhaupt wel zoals je het bedacht hebt? Je voedt de Arduino op de Vin pin vanuit een 7805.  Maar achter de Vin-pin van de arduino zit nog iets soortgelijks aan de 7805, en die heeft volgens mij minimaal 7 volt nodig...

[Bert55]

Daar heb je een goed punt Albert.
Vin heeft inderdaad 7-12V nodig, of via de 5V aansluiting voeden

[Wummeke]

Volgens dit testje (maar goed, dat is er maar 1) Zou de Arduino pas niet meer werken onder de ~ 2.78V op Vin: https://www.youtube.com/watch?v=mx6h7E2rm70

Hoewel het waarschijnlijk niet ideaal is nee, laat ik het voor nu even zo. Ik heb afgelopen week versie 2 van mijn bordje binnen gekregen en die wil ik nu toch echt een keer graag in elkaar gaan solderen.
Ik zal voor versie 3 van het ontwerp de 5V pin op de 7805 aansluiten, ipv op de Vin pinnen.

[Bert55]

Geinige test. Voor mijn car systeem wou ik eigenlijk 2 lipos van 3,7V in serie, denk nu dat ik het met 1 ga proberen

[bask185]

Volgens dit testje (maar goed, dat is er maar 1) Zou de Arduino pas niet meer werken onder de ~ 2.78V op Vin: https://www.youtube.com/watch?v=mx6h7E2rm70

Hoewel het waarschijnlijk niet ideaal is nee, laat ik het voor nu even zo. Ik heb afgelopen week versie 2 van mijn bordje binnen gekregen en die wil ik nu toch echt een keer graag in elkaar gaan solderen.
Ik zal voor versie 3 van het ontwerp de 5V pin op de 7805 aansluiten, ipv op de Vin pinnen.

Spoortje naar Vin doorsnijden met een mes en een draadje trekken naar 5V is ook een optie
