Microstepper motoren voor armseinpalen

[bask185]

omdat er wat componenten op beide zijdes moeten komen

Ja euro-gewijs is dat FUBAR idd.

De print daarop aanpassen zou triviaal moeten zijn. Mijn vraag is een beetje hoe hoog en hoe breed de connector is

Hij zit in KiCad en ik dacht zelfs met 3D model

Mvg,

Bas

[Eric v C]

Mooi dat de connectoren en flexprint passen.
Mijn vraag is een beetje hoe hoog en hoe breed de connector is.

Aiko,

Lengte 10,35 mm Hoogte 4,45 mm Dikte 1.72 mm gemeten.

Eric

[AP3737]

Hi Eric

Lengte 10,35 mm Hoogte 4,45 mm Dikte 1.72 mm gemeten.

1.72 mm valt me mee. Ik hoop dat binnenkort de geassembleerde printjes hier arriveren, dan kan ik nameten of het meteen past. Waar heb je ze besteld? Dan zou ik ook kunnen proberen of het echt werkt.

Groet, Aiko

[bask185]

whatever je kan laten bestucken, is immer te koop op lcsc.com

[Eric v C]

Hi Eric

1.72 mm valt me mee. Ik hoop dat binnenkort de geassembleerde printjes hier arriveren, dan kan ik nameten of het meteen past. Waar heb je ze besteld? Dan zou ik ook kunnen proberen of het echt werkt.

Groet, Aiko

Aiko, bij ALI, maar ik kan je er wel een paar bezorgen om te proberen. Ik reageer via PB. Eric

[AP3737]

ik kan je er wel een paar bezorgen om te proberen. Ik reageer via PB. Eric

Dat zou fijn zijn. Bij Ali heb ik het zelf (nog) niet gevonden, maar ik zou dus gewoon wat beter moeten zoeken.

Bij LCSC heb ik wel gekeken, maar de "overhead kosten" zoals inklaring zijn niet meer in verhouding tot hetgeen dat gekocht is (pas voor 5 euro aan componenten, maar om dat thuis te krijgen ongeveer 35 euro ....)

Groet, Aiko

[Eric v C]

Aiko,

FPC 12P 0.5 mm horizontale Flip Bottom zijn op de post naar jou.
Deze https://nl.aliexpress.com/item/1005006818638048.html?gatewayAdapt=glo2nld

Als het handiger is verticale te gebruiken, zal ik die even bestellen. (Toch alvast maar gedaan )
Deze Fpc 0.5Mm Connector Socket Lade/Clamshell Verticale Contact 12P
https://www.aliexpress.com/item/1005003981823532.html?spm=a2g0o.cart.0.0.1c8c61d7bFoCWN&mp=1&pdp_npi=5%40dis%21EUR%21EUR%202.07%21EUR%202.07%21%21EUR%202.07%21%21%21%40211b655217563897140921647eb96c%2112000027633692440%21ct%21NL%216427033905%21%211%210

Eric

[AP3737]

Beste lezers

@Eric: dank voor de FPC connectors; ik heb ze ontvangen (zie onder).

Laten we beginnen met het goede nieuws: de printjes zijn gisteren ontvangen. De ATTiny 1616 (links boven) is wel heel erg klein. Dat nodig uit tot andere projectjes
Ik heb nog niets geprobeerd, wat ik probeer ook een aantal reeds lopende projectjes eindelijk eens af te maken. Binnenkort dus meer.


Van Eric heb ik ondertussen de FPC connectoren ontvangen. Dank! Eerst het goede nieuws. Ze zouden qua afmetingen best op de print kunnen passen. De dikte valt me eigenlijk mee, en ook de breedte is zodanig dat de print niet breder hoeft te worden.


Zo, dat was het goede nieuws. Nu dus het mindere nieuws: deze connectoren ga ik niet op de print solderen. Zoals Eric reeds heeft ondervonden, zijn de FPC aansluitingen zo dicht op elkaar dat zelf solderen zonder kortsluiting te maken niet gaat lukken. Ook zijn bij mij de soldeerpads "veel" te breed voor deze connectoren, zodat er gegarandeerd kostsluiting ontstaat.


Mijn eerste reactie was "we kunnen toch nieuwe printjes maken, en de connectoren er door JLCPCB op laten zetten? Helaas, als je goed kijkt, gaat me dat voor de door mij gekochte stepper motoren niet helpen. Het grootste probleem is dat de flexibele print te breed is voor de FPC connectoren. Op onderstaande foto komt de onderkant precies tegen het mechanische "lipje", maar de bovenkant steekt ongeveer 1/10 mm uit (op de foto is dat helaas wat lastig te zien). Als ik het zwarte bevestigingsclipje zou neerklappen, wordt er geen goed contact gemaakt. Ook zitten de aansluitingen aan de verkeerde kant. Zelfs als de Flexprint had gepast, dan zou de onderkant contact maken met de 12 aansluitingen, waardoor (de onderkant is een massieve geleidend deel) er kortsluiting zou ontstaan.


Laat ik het positief afsluiten: ik ben twee stapjes verder, maar heb vervolgens ook weer één stapje terug moeten zetten. Misschien dat Eric en Bas nog wel mogelijkheden zien voor de FPC connector, maar voor mijn verzameling steppers kan ik er helaas niets mee.

Wordt vervolgd, Aiko

[Eric v C]

Aiko,

Allereerst, het goede nieuws is met enthousiasme ontvangen.

Je schrijft:

Zelfs als de Flexprint had gepast, dan zou de onderkant contact maken met de 12 aansluitingen, waardoor (de onderkant is een massieve geleidend deel) er kortsluiting zou ontstaan.

Welke onderkant bedoel je precies, want ik snap niet waar de kortsluiting zou ontstaan.
Op de achterzijde van de solderpads zit een isolerende verstevigingsstrip toch?

En is het te doen om wel de print aan te passen op facultatief plaatsen van de FPC connector?
Of is het effect op de batchgrootte en daarmee de prijs te groot?

Eric

[AP3737]

Hi Eric

Welke onderkant bedoel je precies, want ik snap niet waar de kortsluiting zou ontstaan.
Op de achterzijde van de solderpads zit een isolerende verstevigingsstrip toch?

En is het te doen om wel de print aan te passen op facultatief plaatsen van de FPC connector?
Of is het effect op de batchgrootte en daarmee de prijs te groot?

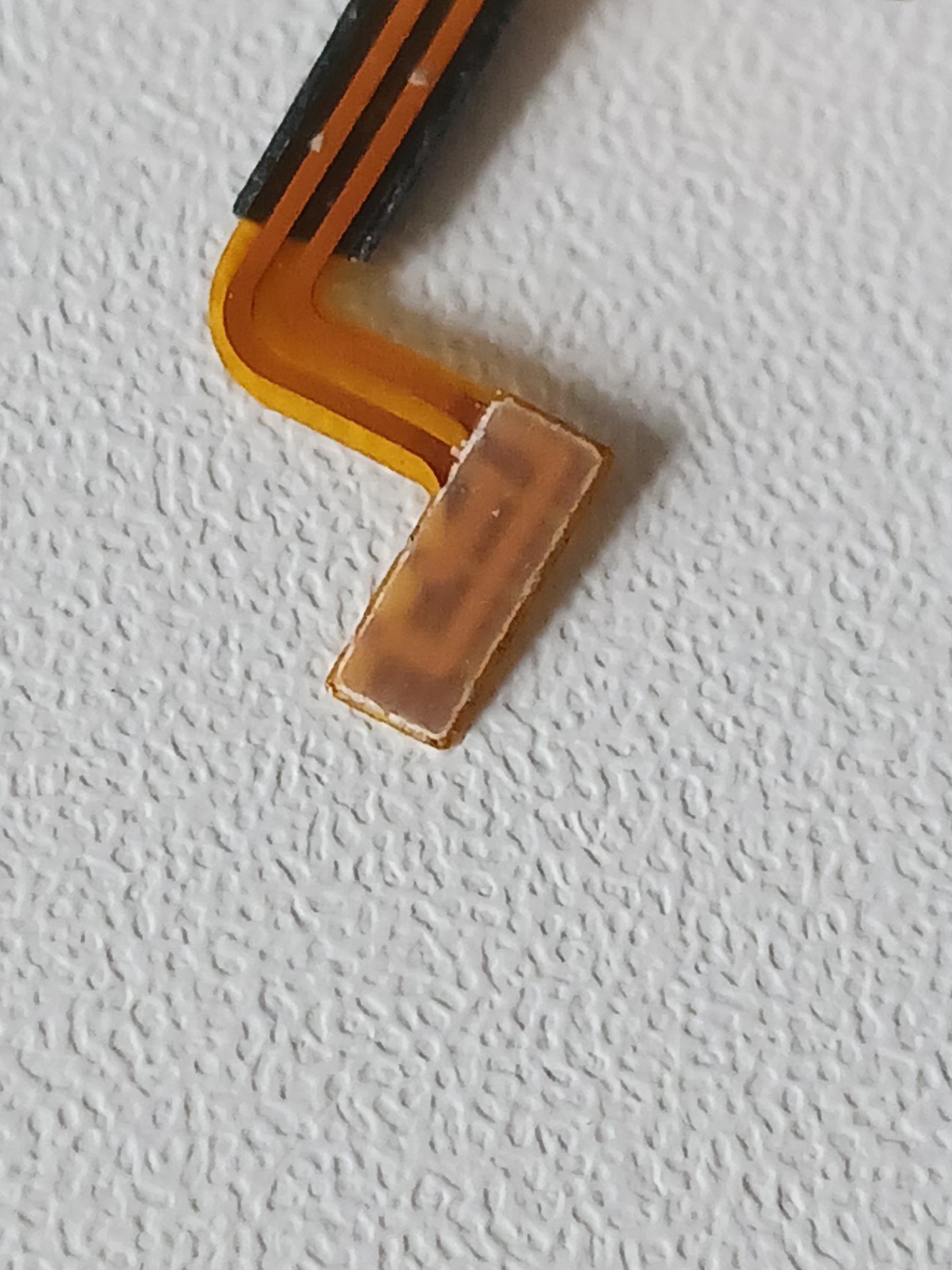

Dit is bij mij de onderkant van de flexibele print. Het kan zijn dat die bij jullie anders is.

Het is niet zo'n probleem om meerdere varianten van de print te maken. De prijs wordt wel wat hoger, maar dat valt mee. Maar zou die wel met jouw stepper wel passen? En komen de contact strips van de flexibele print wel op de juiste manier in de FPC connector? Bij mij dus niet, want op de kop.

Groet
Aiko

[Eric v C]

Aiko,

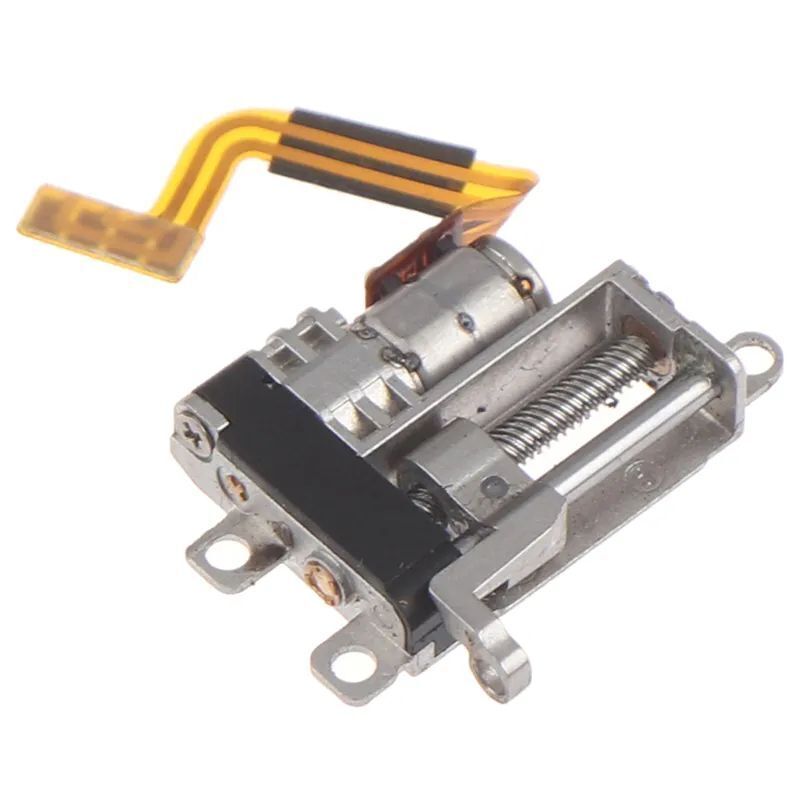

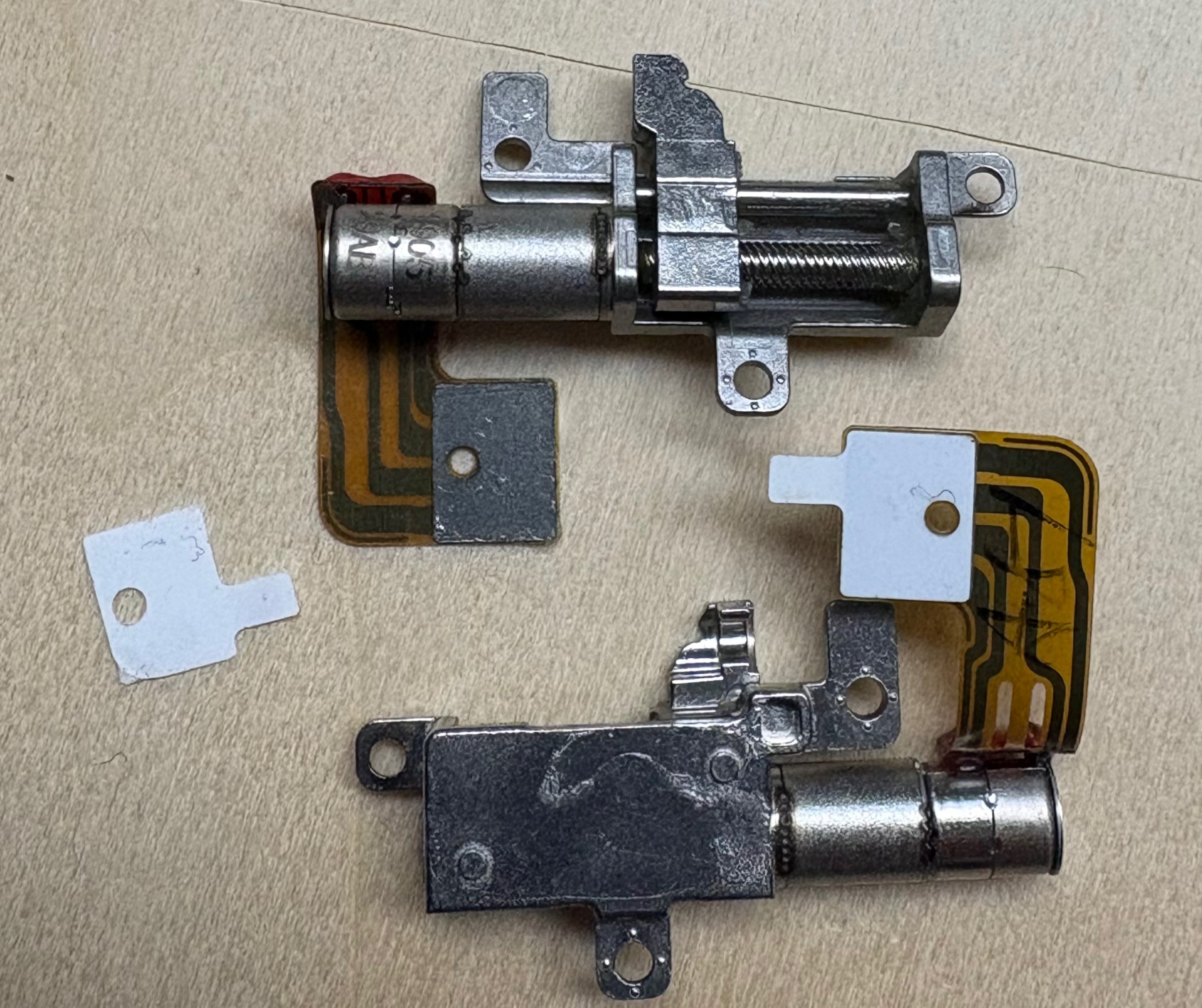

Ja die is anders zie foto.


Bij mijn steppers  past de gekozen FPC 12P 0.5 mm wel.

Er zit ook meer speling in de flexbaan lijkt het dan die Aiko heeft liggen.


Eric

[Eric v C]

Ben gisteren en vandaag druk doende geweest de seinvoet te parameteriseren (maten makkelijk aanpasbaar aan de te gebruiken PCB's.
Ik kan naar keuze 1 of 2 steppers met printplaat, de omkokering, de driver PCB alsmede de seinmast aan en uit zitten om zo makkelijk e.e.a. te kunnen bekijken.

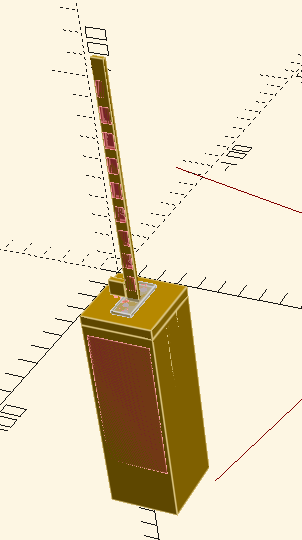

Hier met omkokering en seinmast.

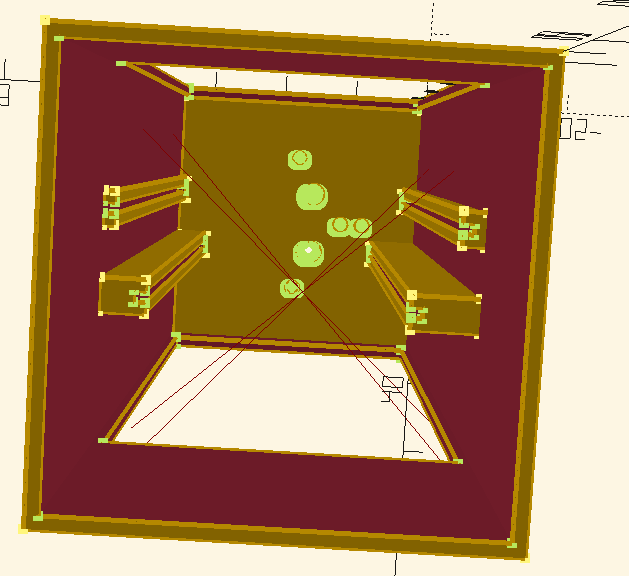

Ook de sleuven gemaakt waarmee de PCB's in de seinvoetkoker aan de onderzijde geschoven kunnen worden.

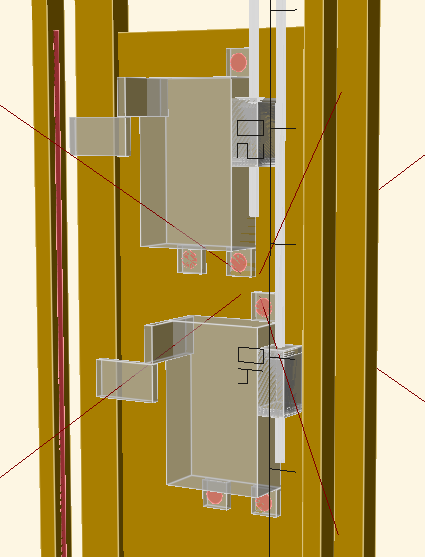

In mijn idee gaan er twee tegelijk in de sleuven omdat de flexbanen 4 aderig (die in de FPC sok passen) dan al zijn ingebracht.





Om nadat het geheel in de seinvoetkoker is ingebracht er nog bij te kunnen heb ik aan weerszijden nu open ruimte gelaten.

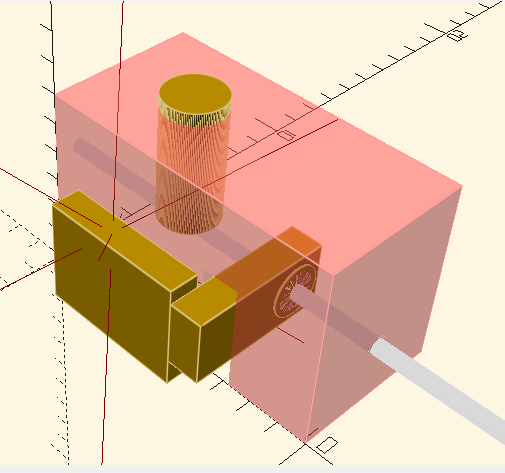

Dan kan ik de seinstangen die de armen bedienen vastschroeven in de geleiders.
De geleiders passen om de steppermotor-heugel heen en de seinstang zelf wil ik er middendoor geleiden.
Dan het geheel borgen met een klein schroefje.





De volgende stap is de houder nu 3D printen em te zien of en PCB's passen en het geheel qua maatvoering ok is.
En vooral of het kan/gaat werken en de montage werkt.
De elektrische aansturing is Aiko druk mee, Bas denkt ook mee en daar heb ik alle vertrouwen in.

Eric
