interface RocRail en fysiek rijweg gestuurd bedieningspaneel

[Eric v C]

RR-Spoorplan van Lausheim WIO

In RocRail heb ik inmiddels het spoorplan van Lausheim WIO vastgelegd.

Vandaag wilde ik alvast de Netwerk aansluiting voor de Lausheim WIO testbaan voorbereiden en testen met RocRail.
Dat bleek nog geen eenvoudige opgave.

Het duurde even voordat ik er achter kwam dat de YD7001 een andere poort hanteert dan de DR5000 wanneer je deze via netwerk LNTCP met  LOCONET als protocol verbindt.

Het bleek NIET poort 5550 maar poort 5560 te moeten zijn.

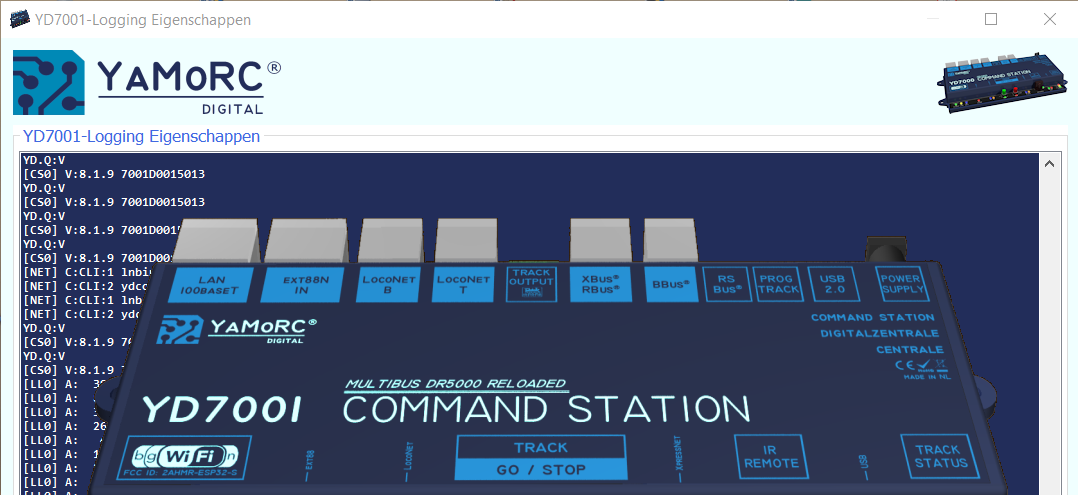

Je kunt namelijk de YaMorc-monitor aanzetten (in TRACK/GO/STOP venster Toon Log Window) en zo kwam ik er achter.



Maar daarna werkte Rocrail via het netwerk als een zonnetje.
Weer een stapje verder.

Eric

[Mar-Cas]

Erik,
een draadje over die rijweginstelling van mij is er inderdaad niet, dus kun je lang zoeken.
Draadjes onderhouden is nog wel 'n dingetje hier bij mij

Om toch een idee te geven van mijn opzet,

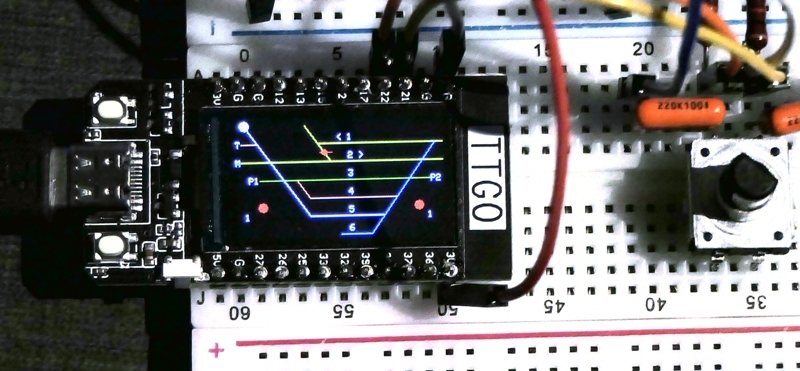

Sporenplan op TFT 240x135, 1 maal links en 1 maal rechts van het opstelterrein, draadloos verbonden met elkaar


Zowel vanuit links en rechts kunnen rijwegen worden ingesteld die door kleuren worden weergegeven.
de eerste testen t.b.v. rijwegherkenning bevallen mij wel, snel en duidelijker dan lezen van schakelaars e.d.

[Eric v C]

Caspar,

Dat ziet er al heel indrukwekkend uit.

Wel klein 240x135 (1,14 inch), maar daar heb je vast je redenen voor.
Wellicht is de opmaat naar een groter TFT of LCD-scherm.

De weergave lijkt een beetje op de Z21 aanpak, als ik het goed begrijp.
Je schakelt de wissels met knoppen zodat een rijweg ontstaat en laat die vervolgens in een specifieke kleur weergeven.
Is dat wat je doet ?
Of heb je knoppen per blok waarmee je de rijweg vastlegt?

Ben benieuwd.

Eric

[Mar-Cas]

Te klein? nee hoor. dat was het eerste wat ik had getest met juist 'n paar lijnen en de herkenbaarheid getest.
1e, de bediening is altijd op armlengte
2e, in en uitgaande sporen hebben ieder een display
3e, na drie stappen zijn weliswaar de texten niet te lezen maar wel de lijnen op kleur te herkennen.
      Dit is eigenlijk de hoofdreden, ff checken.
4e Is klein en ligt schuin boven op de tafel. Agh mijn meisje bouwt er wel 'n ½schuurtje over.

Z21 ken ik alleen als zwart kastje. Kan daar tegenwoordig ook 'n scherm op gekoppeld worden?
Hier rijd ik met de z21 alleen als rijcontroller. zonder PC, en als programma "brains"

 Aansturing
The other way around, ik bepaal eerst de rijweg met encoder schakelaars (cuonting Up/Down) Links & Rechts per display. Per counterwaarde een of gecombineerde rijweg, dus alle mogelijkheden in 'n sequence.
Na activeren de push switch van de encoder, worden alle wissels in de juiste stand gedirigeerd. Weet nog niet of ik terugmelding ga opnemen in het programma.

Momenteel na 2x verkeerde (Alie) encoders ontvangen te hebben blijft het ff hangen. maar de EPS heeft 2 switches die nu als up down fontioneren

[Eric v C]

Caspar,

Ok helder qua gekozen besturing en schermgrootte.

De Z21-app kan op een Tablet oid gezet worden en daar zit tegenwoordig ook een layout besturingsmodelijkheid in.
Die werkwijze leek me vergelijkbaar, vandaar zijn opmerking.
Er zijn meerdere video's hierover te vinden op het internet.

Ik heb de Z21-app  met RocRail laten samenwerken om te sturen.
Het spoorplan zit bij mij in RocRail.

Eric

[Eric v C]

Inmiddels heeft de RocRail 3D Bastelgruppe het prototype voor de Stellpult-bouwstenen gereed.
Er is een ontwerp voor het PCB-printje of in het Duits der Platine gemaakt om daarmee een reeks bouwstenen samen te kunnen bouwen tot een blinddschema.
Daarmee kan dan een fysiek bedieningspaneel (blindschema) gemaakt worden.
Dat blindschema via Wifi (WIO) (bijvoorbeeld met een PicoW) met de Rocrail treinbesturings-software worden verbonden.
Een PicoW is een soort Arduino met WiFi aan boord.
De ontwikkeling van de bouwstenen en functies binnen RocRail gaat nog steeds door en kan op het RocRail-forum worden gevolgd.
RocRail-forum https://www.rocrail.info/#category99 inmiddels https://www.rocrail.info/f1717-Pixel-CTC-ZBL-DE.html

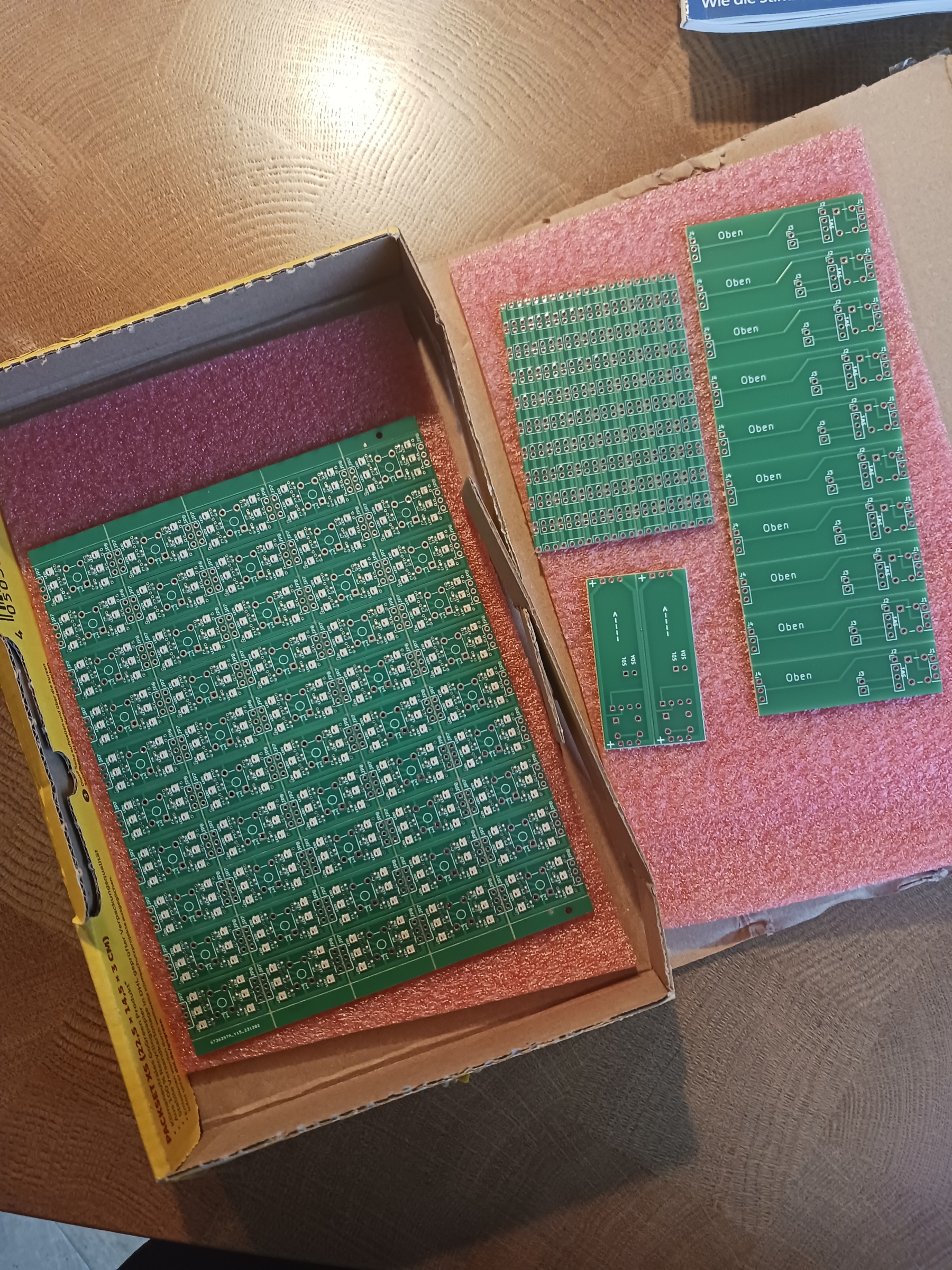

Om zelf een eerste prototype voor mijn testbaan Lausheim WIO te kunnen bouwen had ik recent ingetekend op de eerste bestelling van deze prototype platines.
Die zijn vandaag binnengekomen. Met dank aan RocRail-moderator Babbel



Op de platines zijn 6 SMD-LED WS2812 geplaatst.
Er is ook ruimte voor het plaatsen van een drukschakelaar.
Daarnaast heeft de platine links en rechts verbinding voor het inpassen van de bouwstenen in de I2C-keten van bouwstenen in het blindschema.


Een voorbeeld van de bouwsteen (bron RocRail-forum 3D Bastelgruppe)

Met dit ontwerp kunnen uiteenlopende LED-beelden in verschillende kleuren op de bouwsteen worden getoond.
De verschillende platines worden als een I2C-keten opgebouwd en aan de PicoW gekpppeld.

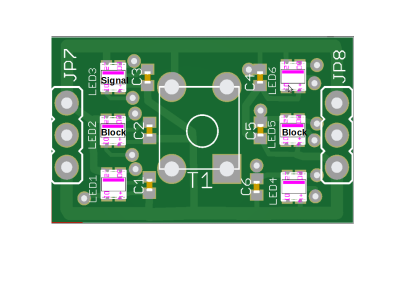

De platine van de bouwsteen (bron RocRail-forum 3D Bastelgruppe)

Hierdoor kunnen er meerdere bouwstenen achter elkaar worden aangestuurd om de SMD-LED's via WIO een een lichtpatroon te laten tonen.
Daarmee kunnen rijwegen, seinbeelden en wisselstanden getoond worden.
De drukknoppen dienen uiteraard om signalen naar RocRail te kunnen leiden om rijwegen te definiëren.

Ook zullen op een dergelijk blindschema knoppen voorkomen om RocRail-functies te (de)activeren.
We hebben het dan over functies die in de RocRail-software ook voorkomen zoals Automatisch/manueel, Rangeermodus enz.

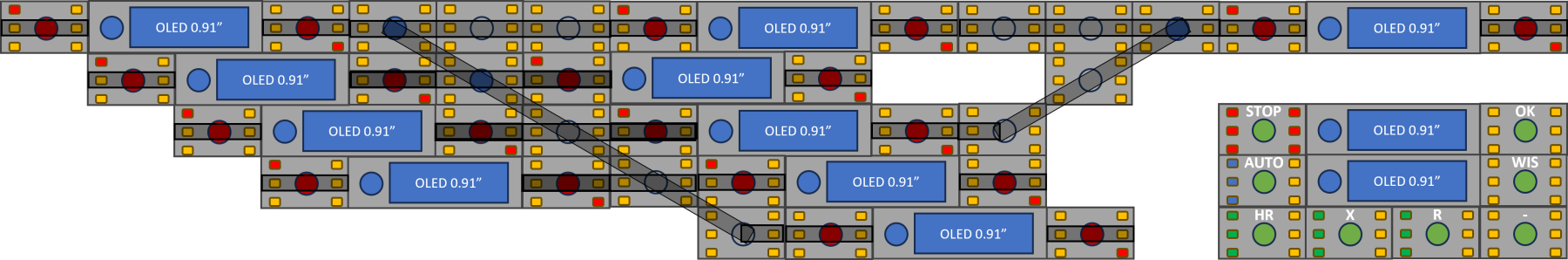

Hier onder een voorbeeld van wat ik probeer te realiseren.



Voor mij geldt nu eerst een RocRail-WIO-element met behulp van een PicoW of ESP32 zien te realiseren.
Vervolgens het RocRail-WIO-element als element bekend te maken aan de RocRail-software.
En daarna die zien te verbinden met de uitgangen in het RocRail schema in opbouw.

Daarover later meer. Maar voor nu weer een stapje verder op weg.

Eric

[Eric v C]

Gisteren is het gelukt om een ESP32 van firmware te voorzien en daarna de OTA On The Air software er op te zetten.
Ik heb gebruik gemaakt van de RocRail Forum pagina https://wiki.rocrail.net/doku.php?id=wio:firststeps-de
Ook de ESP-32-video's van "88k" bleken behulpzaam.https://www.youtube.com/@my88k-mrr98

Daarna WIO aan de lijst van RocRail 'centrales' toegevoegd.

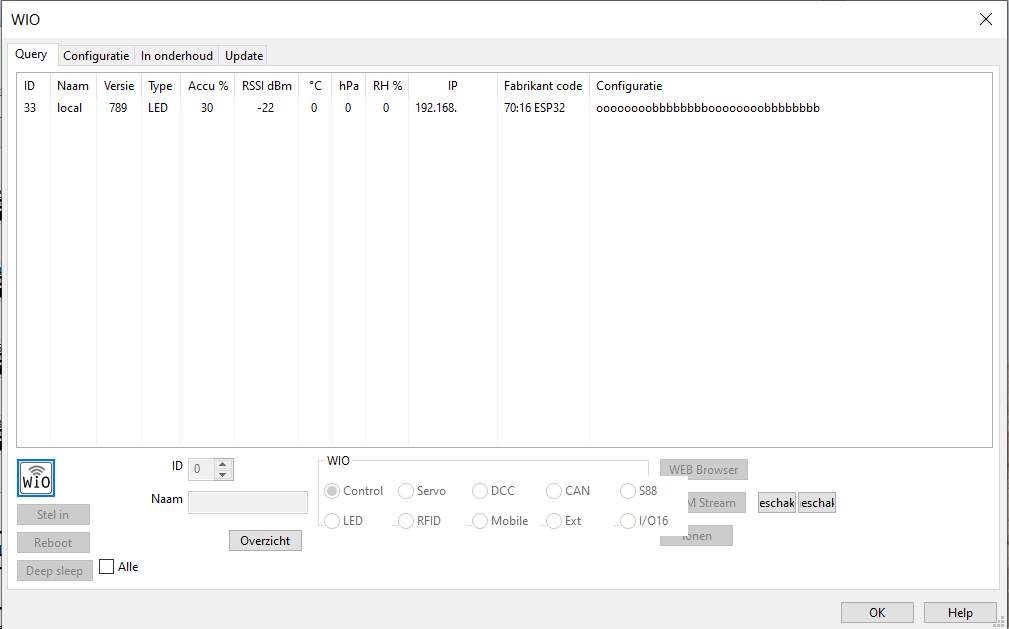

Mijlpaal: WIO033 is als (draadloos met de router verbonden) Input/Output apparaat (in dit geval een ESP-32 bordje) beschikbaar in RocRail.





De volgende stap is er daadwerkelijk een INPUT (drukknop) en een OUTPUT (LEDje) aan te knopen en te zien of dat via een RocRail "Uitgang"-object en drukknop te bedienen is.

[AlbertG]

Hoi Eric,
Mooi dat het gelukt is. Tip: volgens de wiki moet je als eerste de ID 33 wijzigen omdat alle modules zich onder dat nummer aanmelden.

Mede door dit topic ben ik me in WIO gaan verdiepen. Ik heb dat op een Rasberry Pi geïnstalleerd maar ik heb sterk de indruk dat niet zo eenvoudig is als met een Pico W.

Bedankt voor de verwijzing naar de video's. Ik ga ze eens goed bekijken.

[Karst Drenth]

De ontwikkeling van de bouwstenen en functies binnen RocRail gaat nog steeds door en kan op het RocRail-forum worden gevolgd.
RocRail-forum https://www.rocrail.info/#category99

Eric,

Die Link doet het niet meer nadat het forum verhuisd is   ( en ik kan de goede niet vinden )

Grtzz,
Karst

[Babbel]

Hallo Karst,

het onderwerp CTC is verplaatst en heeft nu een eigen sectie.

https://www.rocrail.info/f1717-Pixel-CTC-ZBL-DE.html

Groetjes Berthold

[Eric v C]

Karst,

Hier staat de ontwikkelgang van het Stellpult.
Heb je wel even tijd voor nodig omdat je zo kunt volgen hoe de mannen van de 3D Bastelecke de afgelopen weken stapsgewijs het bedieningspaneel (Stellpult) ontwikkelden.
Zie https://www.rocrail.info/t25991f1717-Stellpult-Module.html

Er is inmiddels een extra linkje ontstaan op onderstaand adres Pixel CTC/ZBL (DE). (zie ook bericht van Berthold zelf hierboven)
https://www.rocrail.info/t28704f1717-Fehler-auf-der-Display-Platine.html#msg320112

Als je de ontstaansgeschiedenis van het ZBL (ook als SZT (Start Ziel Tasten) bekend) moet je op de userpages van Berthold Babbel kijken
https://wiki.rocrail.net/doku.php?id=userpages#berthold_babbel

Berthold heeft wel aangekondigd dat daar wellicht nog aanpassingen komen, maar voor het begrip vond ik ze heel handig.

Eric

[Eric v C]

Tip: volgens de wiki moet je als eerste de ID 33 wijzigen omdat alle modules zich onder dat nummer aanmelden.

Albert, Dank voor de Tip. Dat zal ik gelijk gaan doen WIO033 wordt dan WIO034 bij mij. Eric

[Karst Drenth]

Groetjes Berthold

Welkom hier Berthold

[Eric v C]

De manier om precies te begrijpen hoe WIO (Wireless Input Output) werkt, zag er tot nu toe uit als een bergpas met haarspeldbochten.
Na elke bocht krijg je een nieuw zicht op de weg die nog te gaan is.
Maar je klimt ook steeds weer verder omhoog.

35 jaar geleden was ik bezig met de ontwikkeling van PLC-programmatuur binnen de industriële automatisering en maar die kennis is wel wat weggezakt.
Maar ik denk dat ik het basisprincipe toch nog wel begrijp.

Met een kleine draadloos te verbinden computermodule (ESP32 of PicoW) (het WIO-apparaat) kunnen gegevens van de PC (met RocRail) naar het WIO-apparaat worden overgedragen.
Daarmee kunnen dan Inputs (zoals drukkknoppen) gelezen en outputs zoals WS2812-LEDs of een OLED aangestuurd worden.

De parameters vinden en benoemen in RocRail WIO bleek nog een opgave die me afgelopen dagen bezighield.
Maar met hulp van deze site en forumleden lukte het.

https://wiki.rocrail.net/doku.php?id=wio:firststeps-en

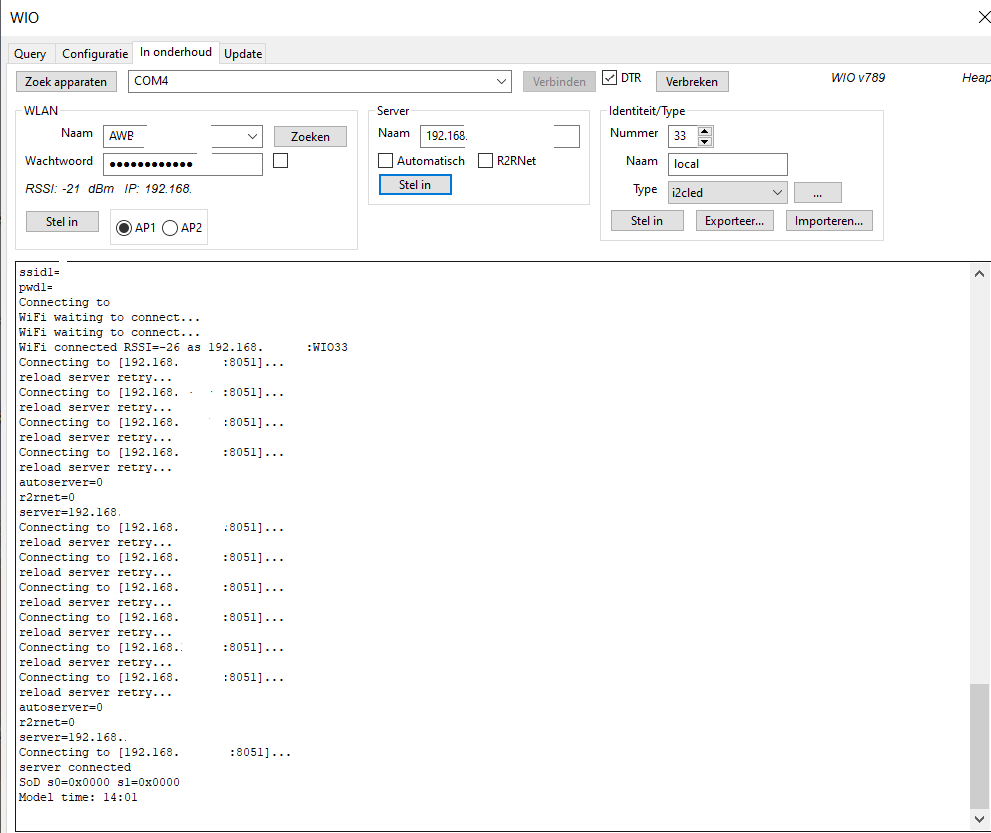

Ik heb de WIO033 met een ESP32 als test-WIO aangesloten op een draadloze router.
Vervolgens heb ik de verbinding met RocRail stapsgewijs totstandgebracht en heeft de WIO033 een nieuwe naam namelijk WIO034 gekregen om overschrijven te voorkomen.
Elk nieuw WIO-apparaat meldt zich namelijk aan als WIO033.

Ik heb twee weken geleden ook de Tams S88-5 terugmelders aangesloten.
Met een oude Fleischmann Twin-Center heb ik de S88-testen gedaan, en dat wees op een correcte werking van de terugmelders.

Nu is het dan tijd om de input en output van het WIO-apparaat WIO034 te gaan testen.
Ik heb in eerste instantie proefprintplaten (Platinen) gebruikt om de I2C-keten op te bouwen, zodat ik ze afzonderlijk kan testen.
Helaas zijn de goede pinheaders nog niet binnen.



Daarom laat ik op de foto met onderdelen de headers met extensiepin zien.
Uiteraard zijn deze pinnen te lang en voor andere doeleinden bedoeld.
Ik vervang ze nog door exemplaren met een korte soldeerpin.

[Eric v C]

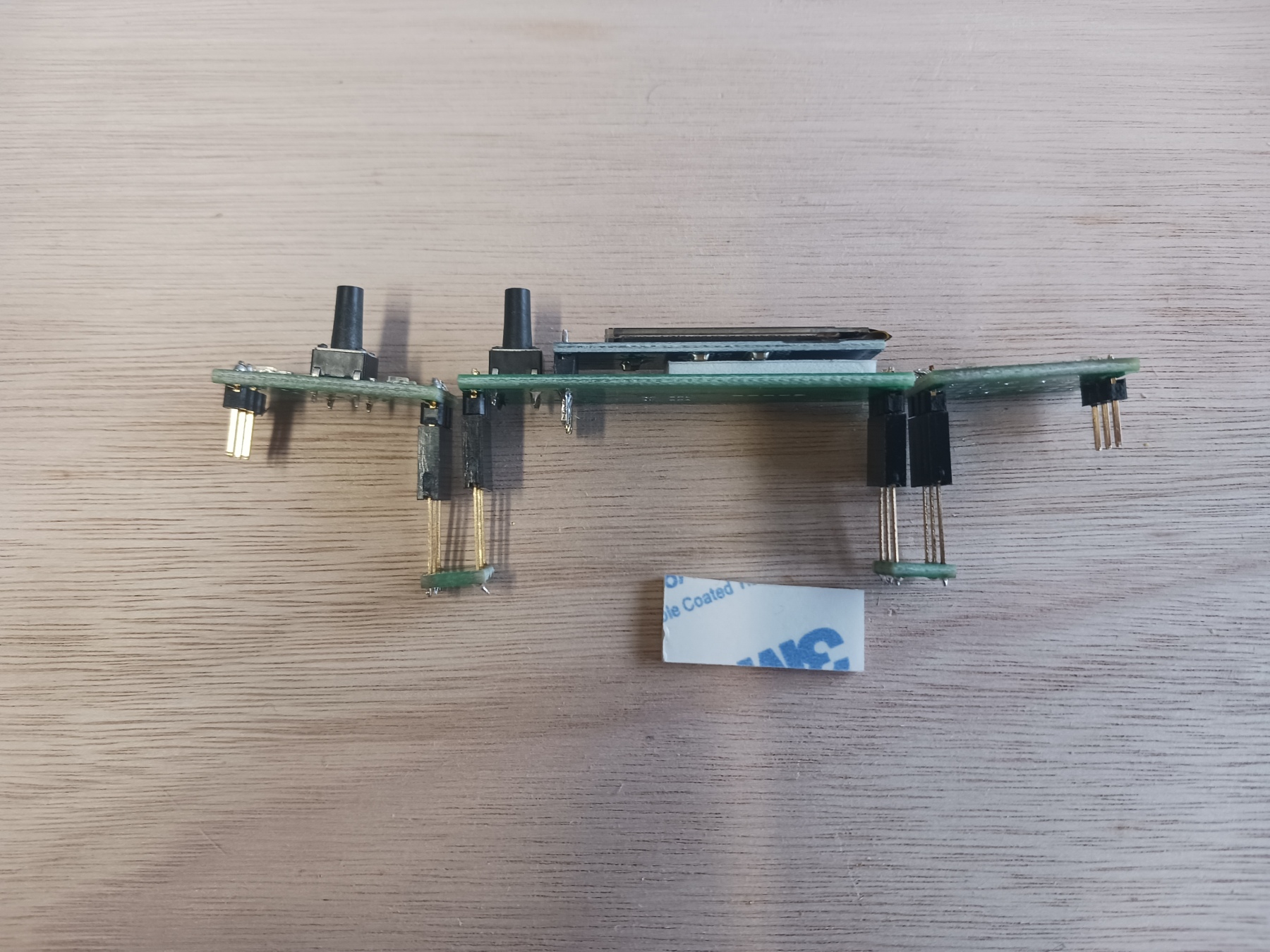

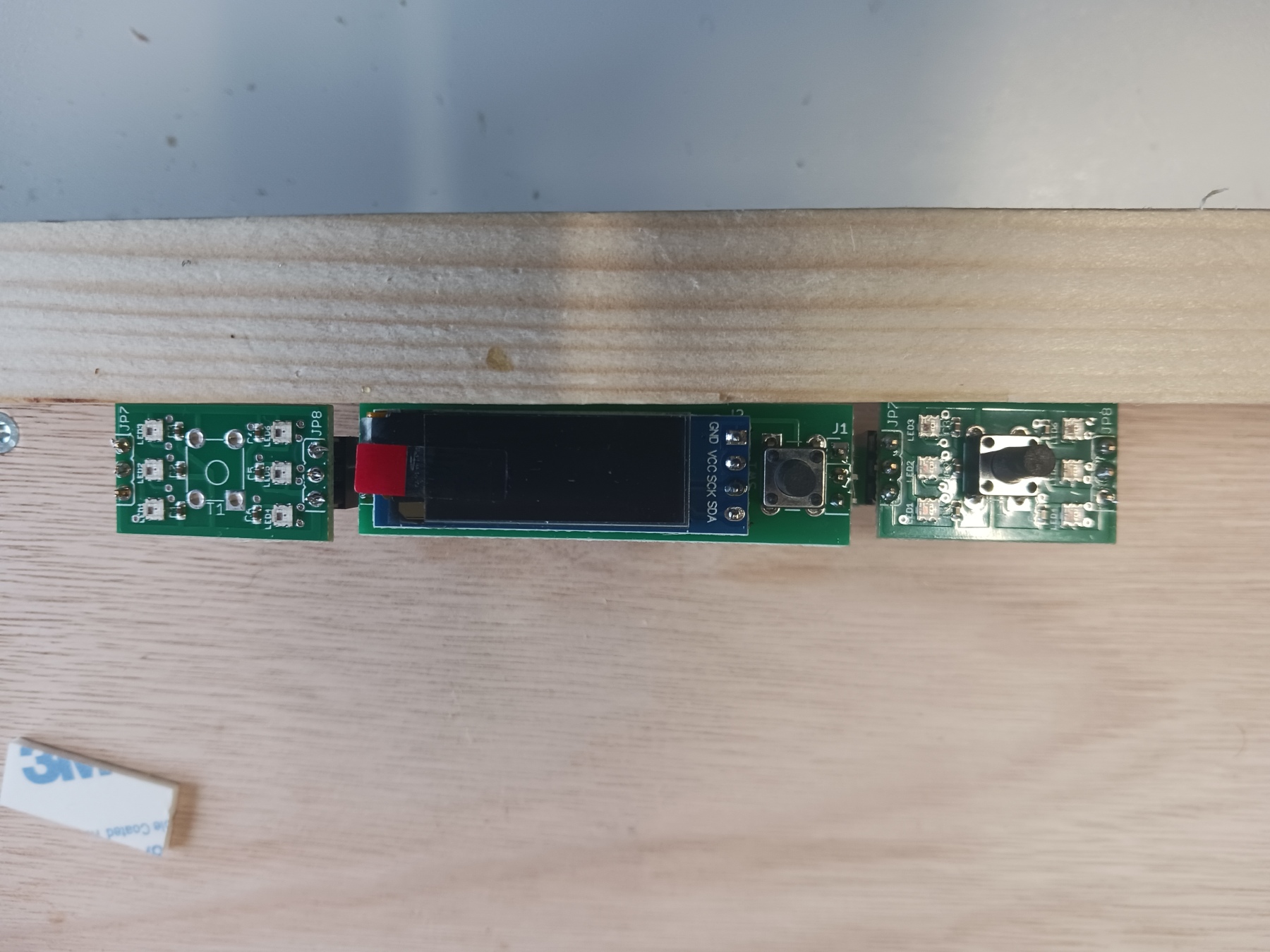

Eerste soldeer werk gereed.


Om de OLED horizontaal te laten liggen heb ik er een stukje dubbelzijdig 3M-tape tussen geplakt (aan 1-zijde geplakt)

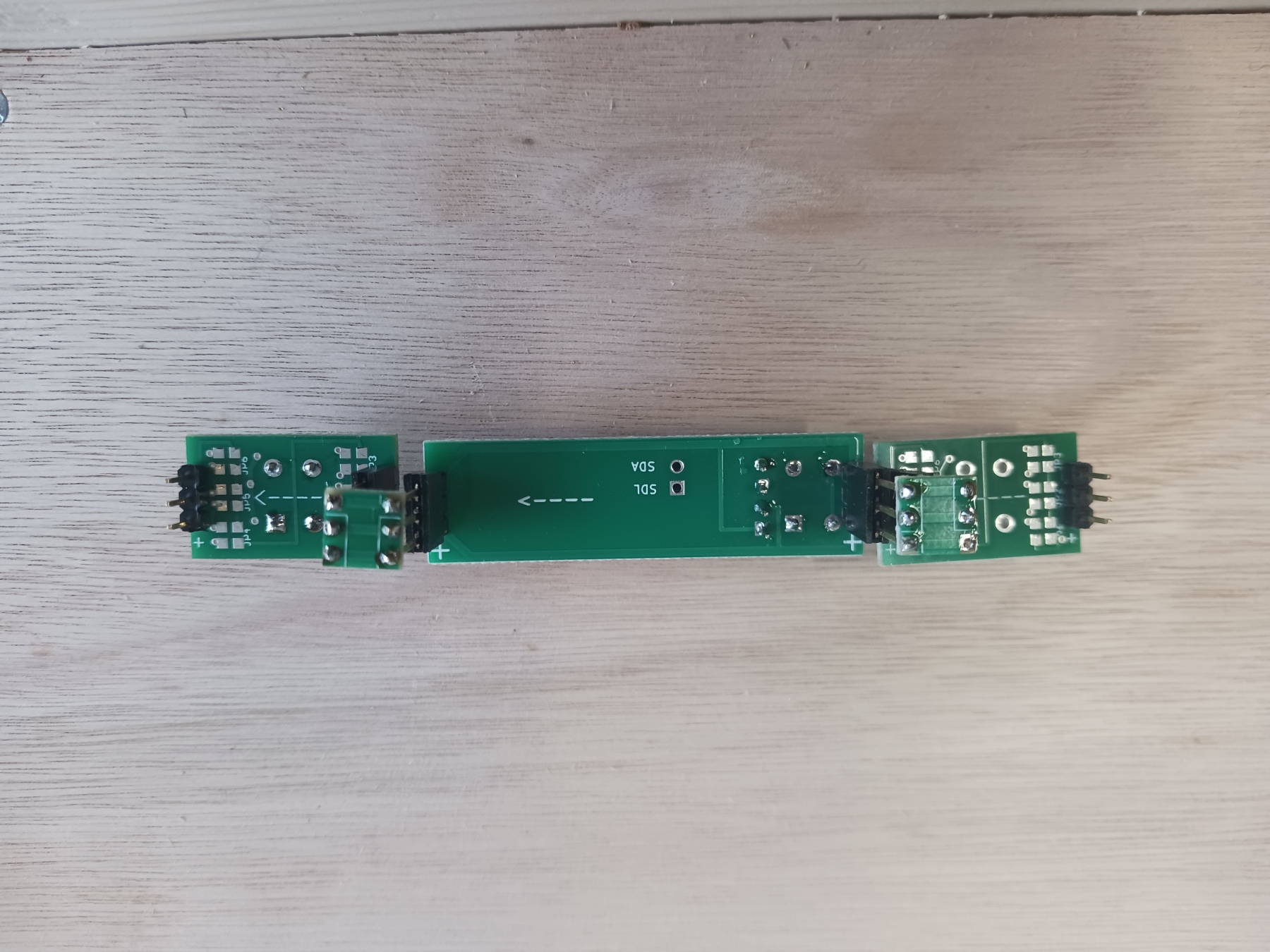

Op onderstaande plaatje is de keten van de onderzijde te zien. Let op dat de modules in de goede richting worden verbonden "<----"



Nu eens uitzoeken op welke wijze WIO met de I2C keten communiceert en welke pennen ik dus vanuit het WIO034 apparaat  (bij mij ESP32) moet doorlussen.

ik vind op de RocRail wiki bij CTC dit voor de WS2812 modules, de drukknoppen en de OLED-module
https://wiki.rocrail.net/doku.php?id=ctc:modules-en

Niet vergeten op de WS2812-printjes via de solderpads de te gebruiken LED's te activeren

Enfin, maar eens gaan proberen of ik het bij ook kan laten werken. :0

Meer informatie op het RocRail forum bij de CTC pagina's https://www.rocrail.info/f1717-Pixel-CTC-ZBL-DE.html
