interface RocRail en fysiek rijweg gestuurd bedieningspaneel

[bask185]

Ik heb zelf voor een handregelaar met datzelfde display de

Code: [Selecteer]

#include <U8x8lib.h>
library gebruikt. Ik vond deze nog meevallen qua grootte. Het was die van adafruit die me tegen viel, volgens mij had die 25% van je RAM nodig omdat elke pixel werd opgeslagen. Mede daardoor was je ook erg flexibel met fonts, lettergrootte en fancy graphic dingetjes.

Die andere library deed dat niet maar dan had ik maar 1 font en 1 grootte. Wel kon je custom symbooltjes maken.


Nou had ik op die handregelaar wel veel geheugen nodig voor alles. Ik kwam op het einde in de knoop met geheugen en had concessies gemaakt. Mijn punt is: Als je arduino niet zo veel andere taken heeft, zal het in de praktijk niet veel uitmaken welke library je gebruikt.

Ik vroeg me eigenlijk af waarom je 3V gebruikt  . Zowel de oleds als die mux moeten 5V tollerant zijn. Wel een bummer dat je mux niet meer muxt  .

Also niet om draadje te hijacken ofzo. Ik zat te kijken naar je plaatje van de vorige post en ik zag daar een beetje dat track control systeem van uhlenbrock in. Die vond ik ook erg interessant en diende voor mij ook als inspiratie. Ik was ooit begonnen met een NX project met als uiteindelijke doel om zonder PC actief een route te kunnen vinden. Daarvoor had ik uiteindelijk zeshoekjes bedacht. En de laatste variant ziet er zo uit. Zo kan ik PCB als front end gebruiken met SMD ledjes. Dit was dan mijn alternatief op het uhlenbrock systeem met die stickers. Ik kan me wel voorstellen dat dit niet iedereen zijn smaak is.


En ik moet je echt een Kudo  geven voor het idee om OLEDs in je schakelpaneel te verwerken. Dat vind ik wel een erg gaaf plan.

Mvg,

Bas

[Eric v C]

Bas,

Ja zeshoeken is geen slecht idee.
Ik heb evenwel maar een beperkte hoogte voor mijn panelen beschikbaar, gezien de plaatsingsruimte.
Daarom ben ik naar rechthoekige elementen aan het kijken.
Je ziet dat ik daar zowel 2 momentschakelaars als 2x4 +2 WS2811/12 SMD-LEDs en een OLED op wil plaatsen.
Of dat qua ruimte gaat lukken weet ik nog niet.

Een modulaire print eronder, waarop ik de elementen kan aansluiten met JST connectoren, lijkt niet verkeerd.
Maar eerst zicht krijgen op de werking en haalbaarheid, dan groter denken.
Voorlopig wil ik eerst de 4-bouwsteen gaan bouwen op een breadboard.

De afmetingen van de 4-bouwsteen zijn dus nog niet vastgesteld (maar een veelvoud van de 1-bouwsteen).
Ik zie maten als 35x21 mm langskomen maar WS2812D LED's op een rol hebben een stramienmaat van 34 mm.
Ik moet dus nog een ontwerp van de bouwsteen met afmetingen maken en wat materiaal bij ALI bestellen.
Het gaat vaak regenen deze week, dus wellicht lukt me dat.

Die U8x8 library ga ik ook proberen, Goede tip. Eric

[Eric v C]

Ik heb vandaag wat zitten werken aan een matenplan voor de blok-unit van het fysieke rijweg-gestuurde paneel.
Op basis van de in de markt tegen redelijke prijzen verkrijgbare onderdelen,  ben ik voorlopig op een stramienmaat van 21x34 mm gekomen.

Denk aan verlichte NC momentschakelaars, soldeerbare WS2812 neopixel bordjes en OLED's.
De 0.91 OLEDS zijn 39 x12 mm (afgebeeld wordt circa 32x10).

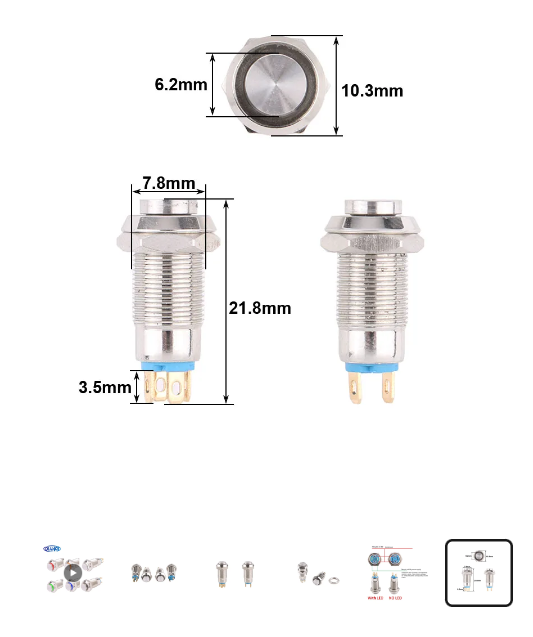

De 8mm LED verlichte NO Momentschakelaars nemen ongeveer rond 10,5 mm in beslag. Het boorgat 8,5 mm denk ik.
De RGBW verlichte WS2812B SMD-LED's zijn  op kleine boards van circa 9,5 mm vierkant verkrijgbaar.
Daarop zit de 5,0 mm vierkant LED-unit.

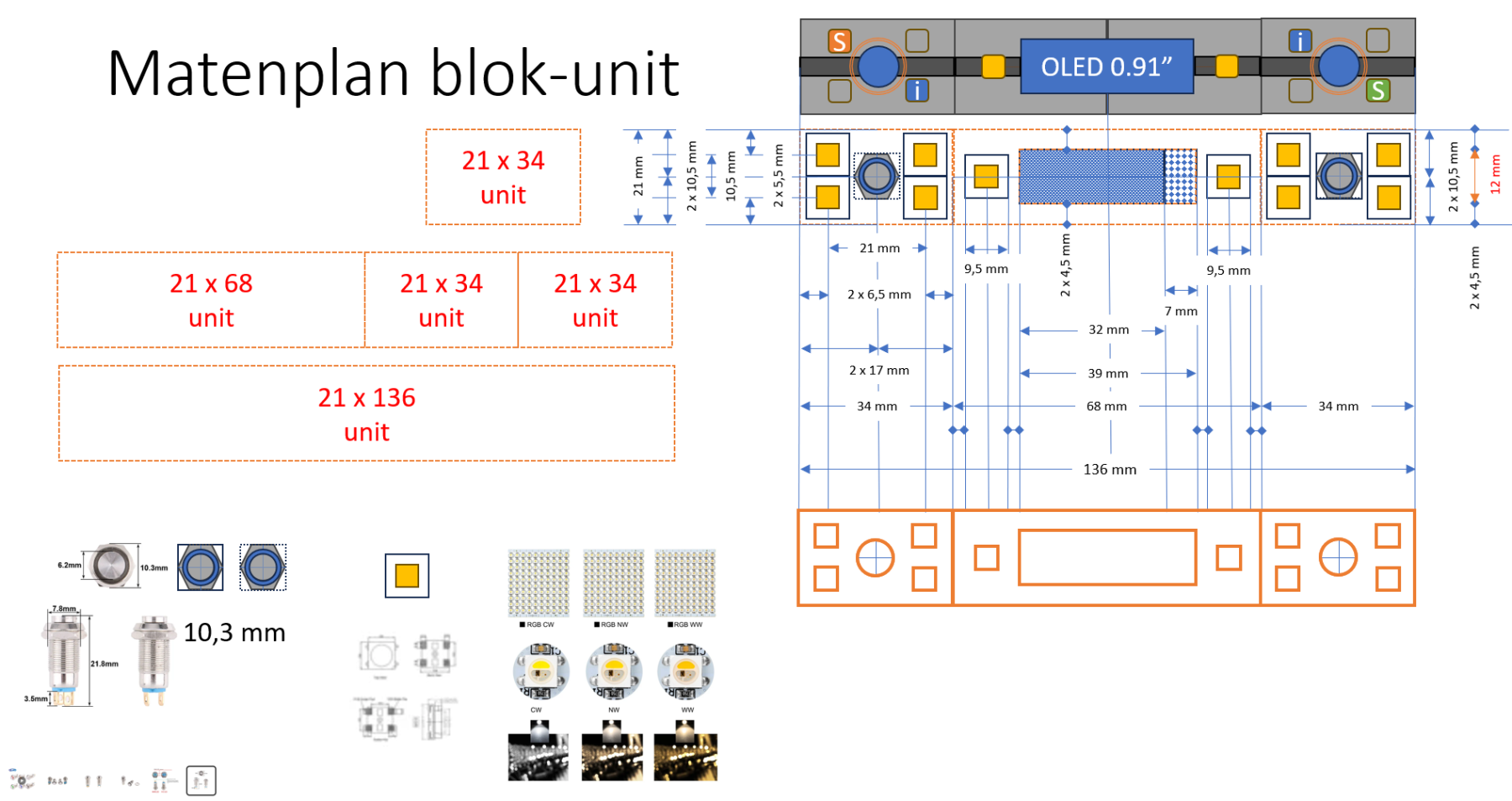

Als ik al deze maten in ogenschouw neem, zou er onderstaand matenplan kunnen ontstaan voor de blok-unit.
Zou, want ik weet het niet zeker omdat ik niet alle onderdelen in huis heb.





Ik ga dus maar eens wat bestellen om te zien of het in elkaar te bouwen is.

En parallel eens zien hoe een 3D FDM-printer met PLA de bouwsteen kan bakken.
Maar dan moet ik wel eerst een ontwerp maken dat deze printer wil snappen.
En moet die 3D-printer besteld en binnengekomen zijn.

Even geduld dus, maar ik sta open voor goede raad.

Eric

[Bert55]

erg leuk om dit te volgen Eric!

[reinderlf]

Heb het topic weer even bijgelezen, echt heel gaaf project, ik houd wel van de combi PC + fysiek paneel Ben heel benieuwd hoe het gaat worden!

[offtopic]
Afgelopen week ben ik begonnen met NX support in Traintastic, hiermee kun je doormiddel van knoppen (scherm en/of fysiek) een rijweg selecteren tussen 2 blokken.
Je hoeft alleen maar aan elke knop een input te koppelen (b.v. van S88 GND melder) en de software regelt de rest qua veiligheid, wissels etc.
[/offtopic]

[Eric v C]

Ja de ontwerp- en voorbereidingsfase van dit project wisselen elkaar steeds af.
Duurt dus nog even voordat ik echt kan gaan bouwen.
Maar ik werk / denk er regelmatig over en verdiep m nu in RocRail WIO wat ik wil benutten, qua mogelijkheden.
https://wiki.rocrail.net/doku.php?id=wio:overview-en

[Eric v C]

Testbaan Lausheim WIO in aanbouw

Om het fysieke bedieningspaneel Lausheim te kunnen gaan testen heb ik eigenlijk een fysieke testbaan nodig.
Dus heb ik mijn raildozen eens bekeken en wat wissels bijgekocht om die te kunnen bouwen.
Ik heb gekozen voor 61 x 244 om ook de treinstellen die ik heb te kunnen laten rijden op deze baan.
Uiteindelijk wordt dit tevens mijn testbaan voor alle nieuwe projecten.

Het 1e resultaat zie je hieronder.



Hierna volgt het gebruikelijke aansluiten van de sporen met DCC voeding, plaatsen van melder- en wisseldecoders.
Daarna ga ik met de RocRail versie van Lausheim WIO eerst testen op correcte werking van alles.

Terwijl ik mag wachten op de bestelde wisseldecoders en melder S88-modules, wil ik ook alvast lichtsluizen inbouwen aan het einde van de sporen.

Eric

[Eric v C]

RR-Spoorplan van Lausheim WIO

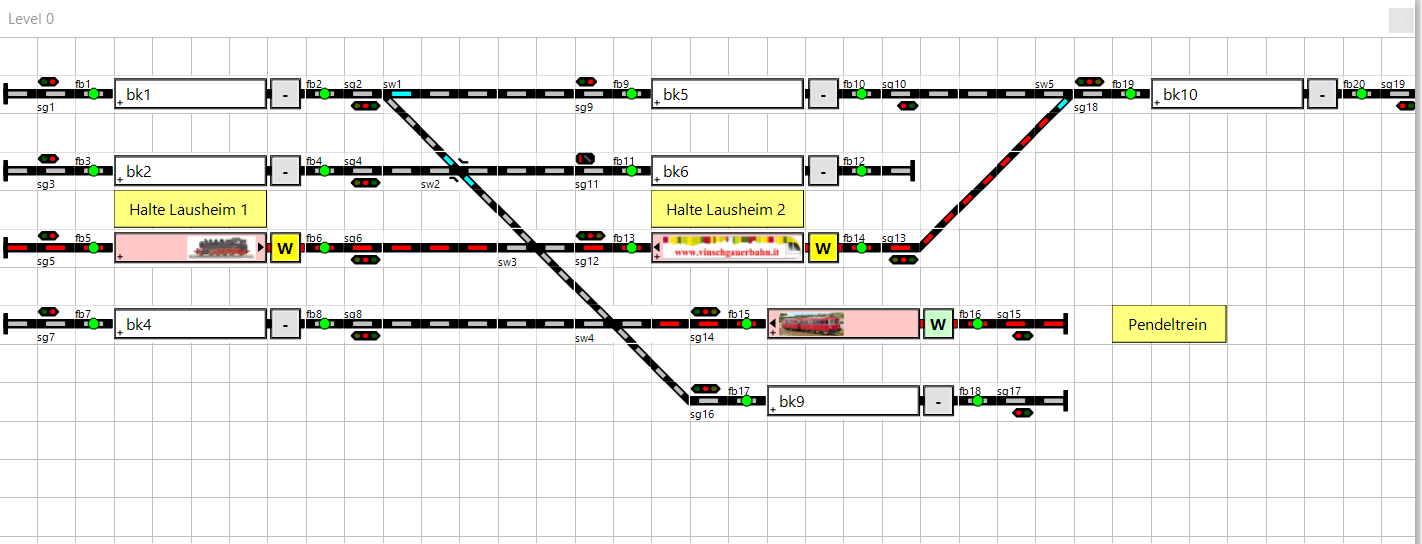

In RocRail heb ik inmiddels het spoorplan van Lausheim WIO vastgelegd.
Dankzij de RocRail-video's van Albert den Akker is het spoorplan voorzien van status-seinen.
Status-seinen die per blok met letters en kleuren aangeven of de treinen Wachten, Automatisch of manueel rijden danwel de blokken X leeg zijn.

Zie https://www.youtube.com/watch?v=pmKZY9l0450&t=23s
Of in de documentatie van RocRail https://wiki.rocrail.net/doku.php?id=block-signals-nl

[Babbel]

Hallo Erik,
Ik heb me aangemeld voor je mooie forum, zodat ik je draad beter kon volgen.
Momenteel is er een uitbreiding in Rocrail bezig met betrekking tot de besturing; borden met WS2812 LED's en knoppen zijn direct configureerbaar geïmplementeerd.
Hier zijn de relevante links:
https://forum.rocrail.net/viewtopic.php?p=315553#p315553
https://forum.rocrail.net/viewtopic.php?f=132&t=28386

Groetjes Berthold
P.S. Excuseer mij als mijn formulering onjuist is. Helaas spreek ik uw taal niet en gebruik ik Google Translate.

[Eric v C]

Berthold,

Leuk je hier ook te treffen.
Google translate maakt er redelijk goed Nederlands van.
Dank voor je links.
Ik ga ze morgen bekijken.
Binnenkort werk ik ook op rocRail forum e.e.a. bij.

Groet, Eric

[Eric v C]

Ziet er leuk uit.
Als ik het goed begrijp stuurt hij de leds op het paneel aan met uitgangen via Rocrail. Er is geen sprake van uitlezen van server gegevens zoals je van plan was.

Albert,

Ik heb de  ZBL-werkwijze verder uitgeplozen en zie dat het uitlezen van waarden uit de RocRail-server via de XML-script verloopt.
Daar wordt eigenlijk aanvullende XML-code aan de uitgang gekoppeld waardoor er aanvullende commando's kunnen worden gegeven.

Dat ziet er dan zo uit (fragment uit START-ZIEL-Tasten.XML) Bron: Berthold Babbel (Rocrail forum)
Hier wordt bijvoorbeeld de stand van de toets Auto/Manueel,
(die verbonden is met een knop op het Rocrail spoorplan schema)
 uitgelezen en daaraan na de THEN een actie geknoopt.

<!--Prüfen ob Ausgang co_SZT_auto oder co_SZT_manu aktiviert sind. -->
   <if state="co co_SZT_auto = on|co co_SZT_manu = on" alltrue="false">
      <then>

Illustratief een beeld hoe aan de blokken en seinen commando-uitgangen worden geplaatst.
Uitgangen die de communicatie, tussen RocRail en de knoppen op het fysieke bedieningspaneel, gaan verzorgen

Bron: (Rocrail forum HermannK)



Eric

[AlbertG]

Hoi Eric,
Bedankt voor de aanvulling. Ik blijf het volgen maar het gaat ver voorbij mijn kennis van Rocrail.

[Eric v C]

Hallo Eric,
Ik heb me aangemeld voor je mooie forum, zodat ik je draad beter kon volgen.
Momenteel is er een uitbreiding in Rocrail bezig met betrekking tot de besturing; borden met WS2812 LED's en knoppen zijn direct configureerbaar geïmplementeerd.
Hier zijn de relevante links:
https://forum.rocrail.net/viewtopic.php?p=315553#p315553
https://forum.rocrail.net/viewtopic.php?f=132&t=28386

Groetjes Berthold

In deze RocRail-forum draadjes is te lezen hoe een groep enthousiaste RR-gebruikers m.b.v. WIO een fysiek bedieningspaneel bouwt en aanstuurt i.s.m. de RR-server.

Ze hebben na enkele proeven nu de afmetingen van de bouwstenen voor het bedieningspaneel gestandaardiseerd op 27 x 17 mm.
Met de standaard bouwsteen zijn varianten te realiseren voor wissels, kruisingen en andere spoorelementen zoals die in RR bekend zijn.
Doordat er 6 SMD-LED's in 2 rijen van elk 3 SMD-LED's in een bouwsteen zijn opgenomen kunnen de rijwegen getoond worden.
De WS2812 SMD-LED's kunnen meerdere kleuren weergeven, waarmee de aard van de rijweg bezetting getoond kan worden, net als in het RR-display.

Er is een aparte bouwsteen ter grootte van 2 standaard bouwstenen waarin een 0.91 inch OLED met knop worden opgenomen.
Daarop kan informatie getoond worden die je normaliter ook in het blok ziet zoals de identificatie van de lokomotief/trein wanneer het blok bezet is.

Ik heb voor mijn Lausheim WIO testbaan een ontwerp gemaakt waarin ik deze bouwstenen toepas.
Dit om te zien hoeveel elementen ik nodig heb en wat de totale afmetingen van het fysieke paneel dan wordt.

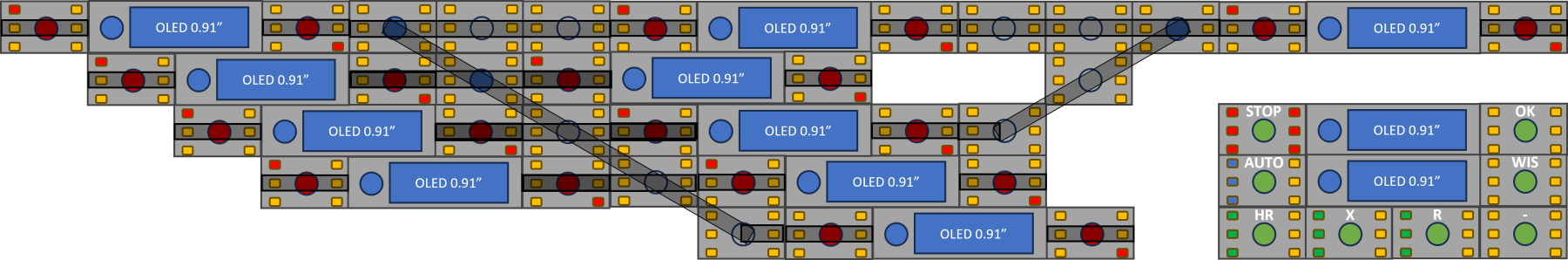

Voor mijn Lausheim WIO paneel kom ik op 18 x 5 raster met daarop 40 standaard bouwstenen en 12 OLED elementen.



Daarvan zijn er 8 van de 40 standaard bouwstenen en 2 OLED's nu voorzien voor de PANEEL-knoppen die RR-acties commando's op de blokken en/of treinen in die blokken uitoefenen.

Denk aan de knoppen voor:
1. Automatisch of semi-automatisch (manueel) rijden
2. Rangeren modus in/uitschakelen (R)
3. Blok in of buiten dienst stellen (X)
4. Gegeven commando's via drukknoppen wissen. (START-blok en DOEL-blok (bestemming))
5. Gegeven commando's via drukknoppen bevestigen. (START-blok en DOEL-blok (bestemming))
6. Reserve voor toekomstig gebruik
7. Stoppen (Noodstop)
8. Handregelaar verbinden ja/nee (HR)

Op het OLED-schermpje wordt dan de vastgelegde combinatie START-blok -> DOEL-blok getoond.

In Semi-Automatisch bedrijf wordt zo voor een lokomotief/trein in het startblok de bestemming dus vastgelegd.
De RocRail Finder zoekt daar vervolgens dan een geldige rijweg bij.

Eric

[Mar-Cas]

Hallo Eric,

FF, de dimensions voor je oled 0.91 LCD kloppen niet helemaal. Jij geeft aan"De 0.91 OLEDS zijn 39 x12 mm (afgebeeld wordt circa 32x10)." het textgedeelte is echter 22,4 x 5,6 mm. Die 32x10 is het glasplaatje.
Het schermpje is bij jou 32pix hoog en de kleinste text in de lib is 8 pix hoog met 25 characters breed. Kan je al de voorgenoemde texten  erop kwijt?

vwb neopixels WS2812B die heb je ook in het formaat met 3535 chip op 'n pcb rond 8mm, die 5050 chips van je geven behoorlijk wat licht zeker voor signaallampjes. je kunt beter de 3535 dimmen dan die joekels, 2020 heb ik nog niet gezien op pcb.

Zelf ben ik bezig een rijweg instelling op mijn opstelterrein te maken op kleuren TFT waar iedere rijweg in zijn kleur word aangegeven.
Je draadje is te veel PC gericht voor mij maar ik volg je wel met interesse

[Eric v C]

Caspar,

Dank voor je reactie en juiste maten van de OLED's.
Je hebt gelijk met je maten.

Ik heb nog niets met de 3D printer gemaakt gelukkig.

Ook is er de parallel ontwikkeling in Duitsland gaande die gebruik maakt van een PCB met daarop de SMD LED's.
Zie de eerde reactie van Babbel (Berthold) uit Duitsland en de daar geplaatste links.
Hier zijn de relevante links:
https://forum.rocrail.net/viewtopic.php?p=315553#p315553
https://forum.rocrail.net/viewtopic.php?f=132&t=28386

Ik kreeg juist vandaag de '5050-joekels' binnen.
Ik ga het als proef wel proberen met deze SMD LED elementen.
Ik word tegelijk in mijn denken en uitproberen ingehaald door de 3D Bastelecke van Rocrail.

Er is een gerede kans dat ik uiteindelijk switch naar de kleinere bouw-elementen uit de 3D Bastelecke van Rocrail.
Als ik het goed gezien heb maken die gebruik van de kleinere 3535 chips.

Ik wil je volgen qua jouw bijdragen over de rijweginstelling voor je opstelterrein.
Maar ik kan deze niet vinden op het forum.

Eric
