Gevaarlijke digikeijs voedingen (was: upgrade DR5000)

[Eenerspoor]

Klopt, onderzoek is afgerond. De GST serie is niet geschikt voor gebruik als voeding voor speelgoed. Hij mist inderdaad het zo bekende dubbele vierkantje dat dubbel geïsoleerd aanduidt.

Gemeten hebben we, dat er zowel een ohmse ( hoog > 10 MOhm ) als een capacitieve verbinding tussen de N, L, PE onderling als tussen deze 3 polen en de GND van de uitgang.

Resultaat is dus, dat je op de GND (min) ca de halve Netspanning meet t.o.v. de ingangspolen L, N, PE. Gewoon gemeten met een normale Multimeter.

Dit is bij gebruik als enige Voeding in het hele systeem geen probleem, zolang je niet rails oid aanraak. Doe je het wel, voel je een lichte prikkeling

Erger is, dat deze verbindingen graag een aard-lus veroorzaken wanneer er meer dan 1 van deze voedingen in gebruik zijn aan de baan. Met name de USB's van de Laptop of PC zijn hiervoor extreem gevoelig.

Tja.... en dan koop je er 10.000 zonder te weten of ze goed zijn...  dat kan natuurlijk iets met je bedrijf doen

Anyway, de GST serie is dus óók niet zondermeer geschikt.

Eigenlijk kun je alle voedingen gebruiken die dit teken hebben:

Zo het er nu op lijkt, zijn de GSM80B15-P1J en GSM80B18-P1J  de beste keus

Nou heb ik een DR5000 met zo'n GST60A18-P1J, dus zou ik de halve netspanning op de rails krijgen?

Ik heb ook 2 boosters DR5033 met een instelbare voedingsadapter 15/16/18/19V; het merk staat er niet op, wel het model: 96W. Het symbooltje van dubbel geïsoleerd staat er ook op: .
Kan ik die gebruiken, samen met de GST60A18-P1J aan de DR5000? Of kan ik beter alle 3 de adapters vervangen?

Mvg,
Henk

[Karst Drenth]

Heb je een foto van die instelbare voedingen ?

Grtzz,
Karst

[Eenerspoor]

Is deze duidelijk genoeg?



Mvg,
Henk

[Karst Drenth]

Bijna

Wat staat er op de bovenkant ? En heeft deze zo‘n schuifje aan de zijkant ?

[Eenerspoor]

Op de bovenkant staat "Universal AC Adpater".

Aan de zijkant zit een schuifje, een schakelaar, waarmee je de uitgangsspanning in stappen kunt instellen tussen 15 V en 24 V. Die heb ik op 18 V staan.

Mvg,
Henk

[Karst Drenth]

Hoi,

Ik neem maar even aan, dat dat de originele Digikeijs voeding was ?

Zo ja, dan is dat de voeding die een heleboel ellende veroorzaakte ( Kapotte DR5000 / DR5033, storingen op programmeerspoor etc. ) en door Digikeijs van de markt is gehaald en vervangen door die GST voedingen... Helaas ook niet de goede

Grtzz,
Karst

[Edsko Hekman]

Oei, dan moet ik mijn nog nooit gebruikte digikeijs voeding ook eens bekijken....

[GuidoG]

ook vervangen door een voeding van Nedis ( Nl importeur ) max 15 VDC instelbaar van output 5V tot 15V met 3000mA en op 15V - 2400mA. En 6 verschillende DC connectors waarvan 1a2 passen op de DR5000.

[Martin Domburg]

Je kunt heel gemakkelijk testen of je voeding veilig is:

1. Neem hem mee naar buiten, doe dit niet binnen
2. Sluit de uitgang van de voeding kort
3. Schakel de voeding in

Is hij goed: Er gebeurt niets. De voeding detecteert de sluiting en schakelt zichzelf af

Is hij niet goed: dan begint de stekker te roken, en te branden. De voeding heeft geen werkende kortsluitbeveiliging en is brandgevaarlijk bij kortsluiting.

In dat geval, weggooien in de prullenbak en niet gebruiken.

Dit is het geval bij tot op heden alle instelbare voedingen van Digikeijs die ik heb getest.

Nu zal je denken, lekker dan vertel je mij om de voeding te vernielen? Nou nee, dat was die al. Maar je kunt dit beter buiten op een veilige manier ondervinden dan wanneer deze onder je Houten modelbaan geplaatst is.

Helaas is dat al diverse keren gebeurt met alle schade van dien.

Dan hebben we nog een andere kwestie met de Regelbare DK voedingen:
De regelaar kan defect geraken. In dat geval stuurt de voeding 35V uit en dat betekend dat alles wat erop aangesloten zit per direct defect zal geraken.

Ook hiervan zijn al diverse meldingen geweest.

Waar dit vandaan kwam kan ik goed uitleggen.
Aan de hand van bovenstaande heb ik begin 2020 een publicatie gedaan aan onze klanten via de nieuwsbrief, nadat het merk mijn bevindingen, en de klachten negeerden en niet ter harte namen.

Ik kwam hierop nadat er bij 3 van mijn klanten brand uit was gebroken op de modelbaan. Na onderzoek en testwerk heb ik geprobeerd de kwestie aan te kaarten bij DK, echter vond ik daar geen gehoor.

De publicatie heeft er toen voor gezorgd dat ze de voedingen stilzwijgend uit de handel hebben genomen. Mijn enige verwijt blijft dat ze toe hebben gelaten dat er geen terugroep actie kwam op deze voedingen. Het bekende doofpot principe.

[Ronald Halma]

Martin, duidelijke uitleg en dat advies van jou zou ik als bezitter van die bewuste voeding(en) zeker ter harte nemen!

[erikkral]

Ik heb die voeding hier ergens in de bak liggen, gebruik hem af en toe nog wel ergens voor.

Is het ding echt zo prut dat ie linea recta naar de schroot moet?
Als ie niet goed is dan had ie toch geen keurmerk moeten krijgen (KEMA-keur o.i.d.)?

[Ronald Halma]

Erik, als ik dit lees:

Zo ja, dan is dat de voeding die een heleboel ellende veroorzaakte ( Kapotte DR5000 / DR5033, storingen op programmeerspoor etc. ) en door Digikeijs van de markt is gehaald en vervangen door die GST voedingen... Helaas ook niet de goede

Ging hij bij mij zo de afvalbalk in.... het risico van kapotgaan, brand etc niet eens waard

[Patrick Smout]

Is deze duidelijk genoeg?



Mvg,
Henk

Het lijkt er sterk op dat het CE symbool op de voeding verwijst naar China Export en niet naar de verplichte CE markering. De vormgeving voor het symbool stemt m.i. namelijk niet overeen met het Europese CE symbool. M.a.w, je hebt er het raden naar aan wat die voldoet/niet voldoet.

[Deetrein]

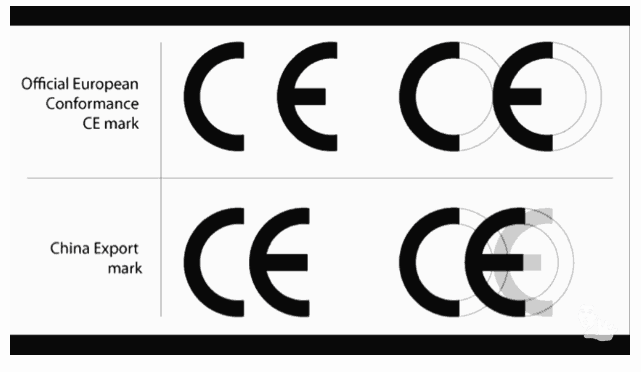

Hier het verschil:

mvg, Erich

[erikkral]

hmm, dan moest ie maar bij het grofvuil
