Meer LocoNet

[Huib]

Hallo allemaal,

De laatste tijd is er heel wat afgeschreven over LocoNet op dit forum. Niet in de laatste plaats door het initiatief van Wim en Karst om een LocoNet S88 adapter te ontwikkelen.

Voor mezelf had ik een tijdje geleden al eens een simpele hub - verdeelpunt - voor LocoNet ontwikkeld om makkelijk meerdere aansluitpunten onder mijn modules te maken. Nu waarschijnlijk meer mensen gaan overstappen op LocoNet heb ik dat dingetje maar eens op de site gezet.

http://www.floodland.nl/aim/info_lol_met_loconet_1.htm
(onderaan de pagina)

Printjes worden de komende weken bijgemaakt. Dus als ik iemand daarmee een plezier kan doen... Laat maar weten.

Groeten,

Huib

[Wim Ros]

Huib,

Deze had ik ook nog op mijn tekentafel staan, evenals een S88-N verloopje.
Persoonlijk denk ik dat het wel iets goedkoper kan en kleiner kan.

Mvg
Wim.

[Huib]

Ja, je zou het nog iets verder in elkaar kunnen drukken. Scheelt hooguit een centimeter of wat en de print wordt er niet veel goedkoper van. 11 x 6 is toch niet echt groot?

Grtn,

Huib

[Huib]

Hmm. misschien heb je bij nader inzien toch wel gelijk. Ik ga er nog even naar kijken. Ik moet ze toch opnieuw bestellen.

Grtn,

Huib

[Karst Drenth]

Ook een prima initatief Huib

Als je toch aan de slag gaat zou ik even letten op de ledjes die je op de LN aders aansluit...

De LocoNet specificatie zegt, dat een willekeurige LN module niet meer dan 47kOhm belasting mag zijn. Ik heb het idee, dat de leds via een 680 ohm weerstand aangesloten zijn... Over 12 volt is dat dan 2 x 2 mA die je 'steelt' van de dure LocoNet signaal leiding. Idee van de ledjes OK, maar dan wel even bufferen

Grtzz,

Karst

[Wim Ros]

Huib,

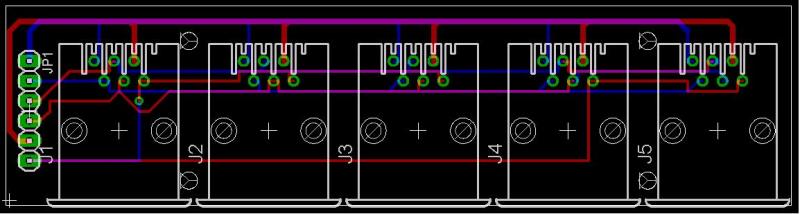

100mm x 25mm 5 connectoren plus een draad aansluiting, en zonder die dure ledjes.



Moet nog even netter getekend worden, maar het geeft je een idee.
Huib, je mag het ontwerp gebruiken, als je een gerberfile nodig hebt hoor ik het wel.

Mvg
Wim.

[Karst Drenth]

Wim,

wat dacht je er van om er ook 'even' een LocoNet voeding en -stroombron op te zetten ?? Dat ding kost bij Uhl* 59.95

Grtzz,

Karst

[Huib]

De LocoNet specificatie zegt, dat een willekeurige LN module niet meer dan 47kOhm belasting mag zijn. Ik heb het idee, dat de leds via een 680 ohm weerstand aangesloten zijn... Over 12 volt is dat dan 2 x 2 mA die je 'steelt' van de dure LocoNet signaal leiding. Idee van de ledjes OK, maar dan wel even bufferen
Karst

Karst,

Dank voor de suggestie. Maar ik heb sterk het idee dat de LT1 tester van Digitrax ook niet meer is dan vier LEDjes en vier weerstanden. Of weet jij hoe dat ding echt in elkaar steekt?

Grtn,

Huib

[Karst Drenth]

Huib,

Ik heb even de beschrijving van het ding op Digitrax' site gelezen. Het lijkt mij echt een tester, daarvoor is de optredende belasting niet erg.

Maar als je een modulebaan hebt met,  zeg 10 modules, snoep je toch al snel de helft van de 50mA die beschikbaar ( best case ) is op de signaal aders.

Grtzz,

Karst

[Huib]

Ok, dus echt een ramp is het niet.

De LEDjes zijn sowieso bedoeld om de hub ook als tester te kunnen gebruiken. Het was eigenlijk niet de bedoeling om alle hubs ermee te voorzien. Het is een optie. Ik denk dat ik daar niet duidelijk genoeg in ben geweest. Ik zal de tekst op de site aanpassen.

De print heb ik omgebouwd naar 7 aansluitingen, met een maat van 55 x 95. Toch nog een stuk kleiner.

Wim: merci voor het aanbod, maar ik houd het liever bij een enkelzijdige print. Makkelijker solderen.

Dank jullie wel voor het meedenken!

Grtn,

Huib

[santerdam]

Het idee van de LEDjes en de testerfunctie lijkt me handig. Maar, zodra alles werkt, heb je de testfunctie minder nodig. Wellicht een idee om ze met jumpertjes in/uit schakelbaar te maken ?

[Wim Ros]

Wim: merci voor het aanbod, maar ik houd het liever bij een enkelzijdige print. Makkelijker solderen.
Huib

Wat is daar makkelijker of moeilijker aan, dit kan ik even niet volgen. Ook een dubbelzijdige print wordt enkelzijdig gesoldeerd.

Mvg
Wim.

[Wim Ros]

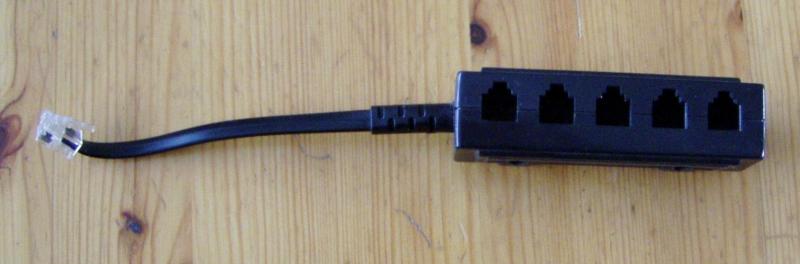

Ik weet trouwens niet waarom we zo moeilijk aan het doen zijn een kant enklare met een keurige behuizing heeft een adviesprijs van 62250 LocoNet Verteiler - 20 cm 9,60

Huib, je huidige kale print kost al meer!!



Mvg
Wim.

[Huib]

Wim,

Ik doe zo 'moeilijk', omdat ik:

A. Graag een fatsoenlijke print wil die ik makkelijk onder de modules kan vastschroeven als een echt centraal punt zonder zo'n suf kort snoertje waar je niets aan hebt.

B. Graag waar gewenst gelijk een kabeltester op de print wil opnemen,  zodat ik direct kan zien of de kabels na het gesleep met modules werken zonder dat ik een losse tester moet gaan inprikken.

C. Graag een oplossing wil hebben met een stripconnector, zodat ik de prints desnoods kan stapelen of in de toekomst andere hulpschakeling op de print wil kunnen prikken.

Daarom dus.

Groeten,

Huib

[Karst Drenth]

Ha,

Duidelijke uitleg Huib.

Min of meer dezelfde reden waarom ik ( in een ander draadje ) een servo-decoder voor de x-ste keer aan het uitvinden ben

Grtzz,

Karst
