Advies: Welke wisselaandrijving

[santerdam]

Karst, denk je dat het zinvol is om de beide relais met dubbel-maak-contact uit te voeren. Dan heb je meteen een aansluiting voor eventuele terugmelding (bv ledje op bedieningspaneel)

[Karst Drenth]

Leuk idee, print zit al wel een beetje vol... zal eens kijken.

Probleem kan zijn dat een dergelijk relais weer wat duurder is...

Grttz, bedankt voor de tip.

Karst

[JaJo]

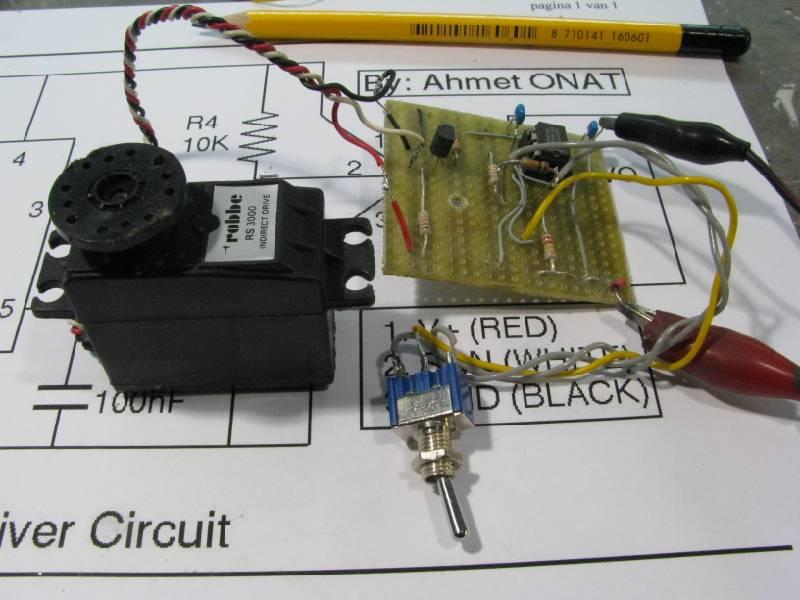

Ja Robert bedankt, daar kan ik wel wat mee.

Truc gelukt.

Potmeter vervangen door een vaste weerstand en schakelaar waardoor de servo op minimale óf maximale uitslag staat.

Groet Jaap

[rjr]

een andere optie is geheugendraad.
Omzetten gaat mooi langzaam, werkt voor elk wissel ( tenminste ben er nog geen tegen gekomen waar het niet werkt )
gaat geluidloos, enige wat geluid kan maken is de wisseltong die om moet.
en voor een prijs van een euro of 2 a 3 hoef je het zeker niet te laten.

Enige nadeel, vergt iets meer eigen handigheid omdat er niet kan en klare aandrijvingen beschikbaar zijn.
Maar als je er een beetje handig in bent geworden kun je ze ook gebruiken voor spoorbomen, armseinen, wipwap, draaiende kraan ( b.v een waterkraan die boven je lok draait ), openslaande, of schuivende deuren. Zelfs digitale ontkoppelingen kun je er mee bouwen.

[Robert E]

Zo zie je maar, 2 euri aan rommelbak onderdelen en klaar

En nu maar waterkolom e.d. erop zetten en je kunt water van
de stoomlocs  bijvullen

Hier staat overigens voorbeeld van servo voor wisselaansturing

http://www.forsten-online.de/navi/05-de.htm en dan effe kiezen
voor WeichenAntriebe.

Ga eens kijken welk wiel ik nu weer kan heruitvinden

Robert

[OLDO]

Hallo Karst,

Probleem kan zijn dat een dergelijk relais weer wat duurder is...

Heb je ook gekenen naar de wissel-omzetter van Elektuur (nov. 2004)?
http://www.elektor.nl/artikelen-als-pdf/2004/november/wissel-omzetter.52856.lynkx

Ik meen dat die ook voorzien was van een relais.

Hennie

[Karst Drenth]

Hoi,

meer dan 60 dagen sinds de laatste reactie gingen voorbij...

Maar... dan heb je ook wat

Vanmiddag lagen de ServoSwitch printjes in de bus

Dus maar even in elkaar zetten ...

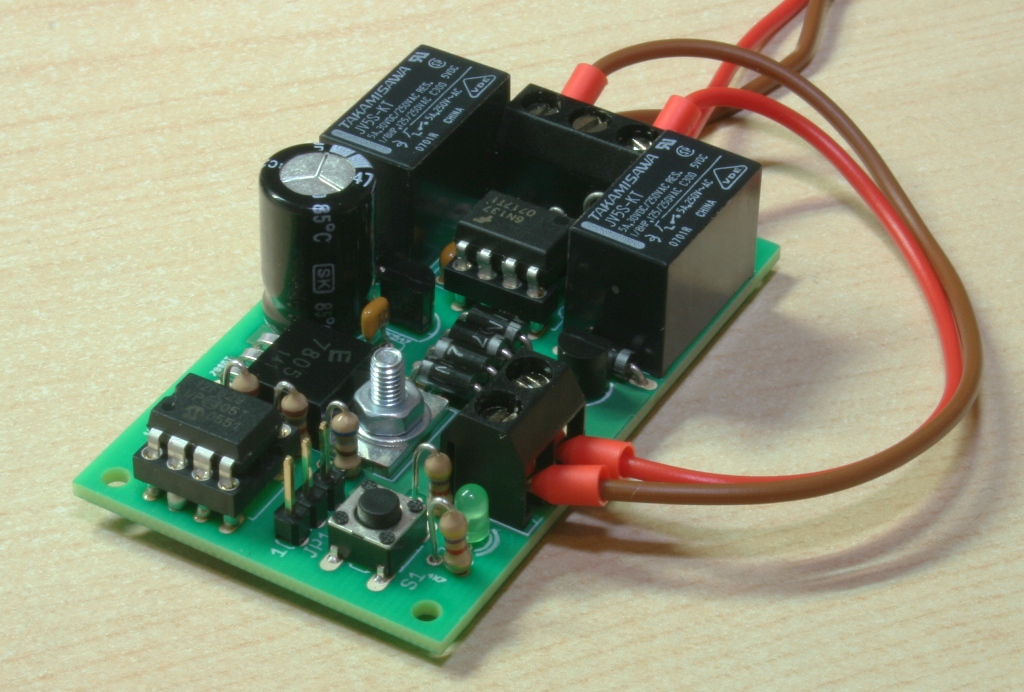

... linksonder het 'brein', een 8 pins PIC, rechts daarnaast de servo aansluiting, daarnaast de programmeer schakelaar en -led.

Daarboven de 'powerplant', servo's kunnen nogal wat energie verbruiken als ze zwaar moeten trekken/duwen. Daarom zit er een aparte aansluiting voor normale 10 - 16 v wissel- of gelijkspanning op.


en ...

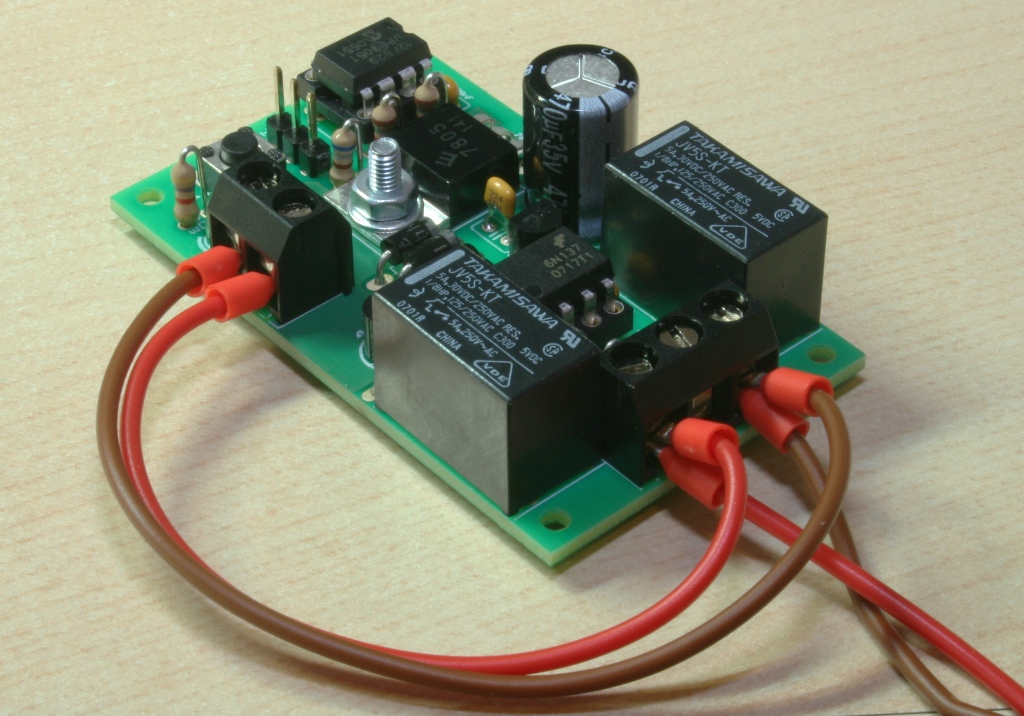

... de puntstuk polarisatie relais met daartussen de optokoppler om het DCC signaal op te pikken. Voor de test is de voeding van de servo doorverbonden vanaf de DCC spanning. Ook dat is mogelijk dus
Zonder deze doorverbinding wordt het DCC signaal met slechts ca. 5mA belast.

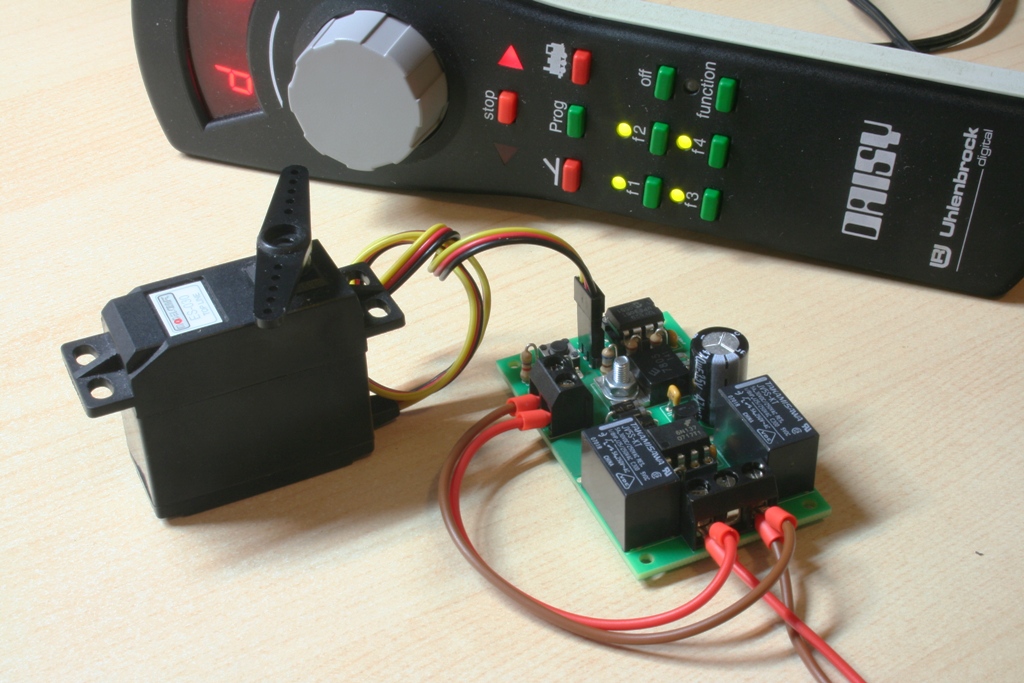

En dan het moment supreme... aansluiten... en...



... Rechtdoor op wissel 1...



... afbuigen op wissel 1...


Gaaf als er weer iets gelukt is

Binnenkort op Sleutelspoor meer over dit projectje. Er komt nog iets bij, maar daarvoor zijn de onderdelen nog tussen Duitsland en hier onderweg...

Grtzz,

Karst

[sneek]

laat me raden: een wissellantaarn  ??

[Patrick Pontier]

Even geheel off-topic

http://www.forsten-online.de/navi/05-de.htm en dan effe kiezen
voor WeichenAntriebe.

Bekijk ook eens de link Extrem teppichbahning onder links - modelanlagen

ontopic
Ik denk een infrarood ontvanger voor die gelikte telefoon die er bij ligt.

Groeten,
Patrick

[Joost V]

Hoi Karst,

Ziet er mooi uit!!

Groet,
Joost

[Robert E]

Vanmiddag lagen de ServoSwitch printjes in de bus  Cool

Karst, waar laat jij die printen fabrieken?  Ik ben gerommel met strijkijzer,
laser en etsmiddel moe...

daarnaast de servo aansluiting,

Kun je snelheid instellen in zowat naadloos gedrag ?

Robert

[Karst Drenth]

Hoi Robert,

Hier laat ik ze maken. Normaal gesproken binnn twee weken in huis.

Ik weet niet helemaal wat je bedoelt met 'naadloos', maar ik heb het pulsverschil tussen 1 en 2 mS ( 1.5 is center ) opgedeeld in 256 stapjes.

Heb dus per richting 128 stapjes.

Om de servo te laten bewegen, loopt er een teller overheen, die de pulsbreedte met meer of minder laat toe- of afnemen. Hierdoor is idd zeer langzaam en vloeiend bewegen mogelijk.

Grtzz,

Karst

[Robert E]

Heb dus per richting 128 stapjes.

Daar zit ik me al maanden op te verbijten omdat lekker soepel te laten gaan..
Nog eens van voren af aan beginnen

Thanks voor link.

Robert

[Karst Drenth]

Als je er prijs op stelt wil ik hier wel wat PIC code neerzetten

[Robert E]

PIC code neerzetten

Dank voor aanbod  Kwam laatst al eens wat tegen waar ik wat mee kan gaan doen...
Wat voor de kerstvakantie of zo

Ziet er wel keurig uit op de print...

Trouwens EuroCircuits vindt FireFox niet leuk ....

Robert
