Geometrie roco-line

[Ido Peter]

Mooie plaatjes Louis,

Kleine opmerking: de rasterafstand is indedaad officieel 6,16, je komt dus ruim 4 mm te kort. Je kunt dit eventueel overbruggen met een D4 (passtukje). Of in het rechte stuk een G1/2 vervangen door een DG (11,5 cm tov 11,9).

Zoals ik al eerder heb gezegd, als je in de boog de R2 en de bw eentje opschuift (onder in het plaatje, dus naar boven opschuiven), en vervolgens zowel in de binnenbocht als de buitenbocht 2x R3 aansluit aan de wissel, kom je precies op het raster uit, en beginnen je rechte railsegmenten ook gelijk (je hebt de G1/4 dus niet meer nodig).

Peter

[p.heinst]

Kees Jan,

Je hebt gelijk. netjes werken.
Maar als het bij mij om een paar mm gaat en heb op mijn baan op een lengte van 5 meter rechte spoor dan trek ik die 3mm er wel naar toe.

zo slordig ben ik dan ook wel weer, maar je hebt gelijk.

Gr Piet

[p.heinst]

Hallo Louis,

Louis ik heb op dit moment geen tekenprogramma bij de hand, maar wil je eens proberen om de onderste wissel vanuit de horizontale lijn te laten vertrekken (een rails omhoog) en dan verder met R2 naar beneden ook naar de r3 bocht, dus 2x R3 eraan.

Piet

Sorry Peter had je bericht te laat gezien

[ReesCees]

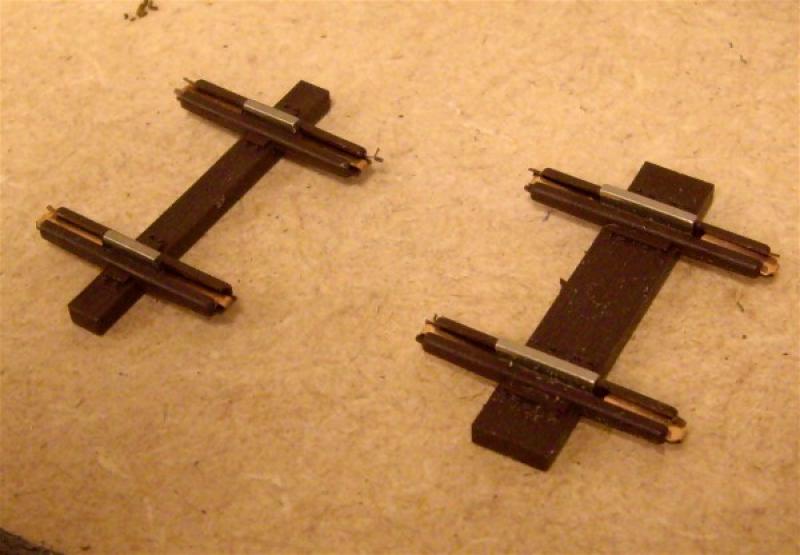

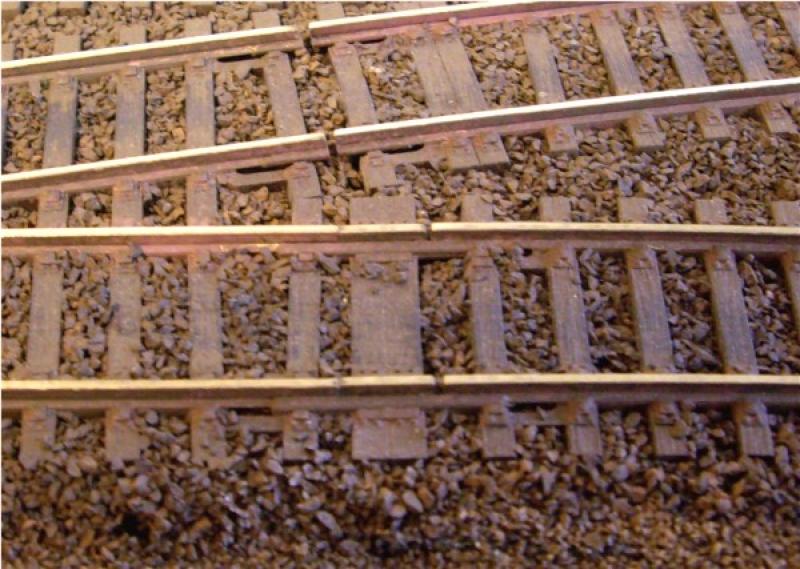

dit zijn die stukjes:





Kees-Jan

[Louis Holleman]

Was intussen weer aan het stoeien gegaan. Ik up het plaatje niet, want Peter heeft gelijk. Opschuiven, dan wel de R3 voor het wissel vervangen door R2 en de 2 uitlopen allemaal R3 maken en je zit exaktement op raster.
Affijn, zo vullen we onze regenachtige vrije dagen

Kan toch niet weg want ik wacht met smart op DHL, TNT of wie dan ook voor een bestelling aus Deutschland

[p.heinst]

Ik vermaak mij wel op een regenachtige dag, zoals nu met een beetje tegenzin.
Totale computer cras gisteren, dus genoeg te doen.

Piet

[GerritM]

Gerrit, je zult R5/6 bedoelen neem ik aan. R4/5 wissels zijn er niet.

Je hebt volkomen gelijk, ik had geen zin om de catalogus te pakken en heb verkeerd gegokt.

Het rechte stukje van de meegebogenwissels heeft een lengte van 61,6mm gelijk aan de hart op hart afstand van de bogen.
Het zou voor diverse ontwerp situaties erg handig zijn als Roco een railstuk van deze lengte zou uitbrengen.
Flexrail is dan ook erg handig, maar dat geldt natuurlijk alleen voor een definitieve baan.

Groet Gerrit

PS. die opvulstukjes worden alleen bij diverse wissels geleverd,

[Louis Holleman]

Netjes leggen dus!

Ik ben het best wel met je eens, maarrrrr: PRAKTIJK!
Ik handhaaf tussen spoorstaven na een flexlengte (92 cm), tussen vaste stukken over ongeveer de zelfde afstand, graag een ruimte van 0,5-0,8mm voor "werking". Met gefixeerde rails is dat niet verkeerd. Thuis werk ik op MDF 18mm en het blijkt nodig. Nou kan in de winter de temperatuur daar schommelen tussen 16 en 20 graden, in de zomer kan het tot boven de 30 oplopen.
Op mijn club zitten we in een kelderruimte, vrij constante temperatuur en we dachten de luchtvochtigheid ook. Onderbouw ook MDF op latten.
Twee jaar geleden is een schaduwstation gelegd, lengte ca 10m, daar zijn destijds doorslijpingen gedaan t.b.v. secties. Een paar weken geleden constateerde ik dat die inslijpingen, zelfs met een diamantschijf van 0.8mm wordt dat rap 1mm, hier en daar gewoon naar elkaar toe gegroeid waren, ofwel het was geen isolatie meer. Iets om dus rekening mee te houden, timmer je kopse kanten niet strak tegen elkaar aan!

[Esperopt]

Omdat ik geen kleine stukjes heb en geen fatsoenlijk zaagje heb ik het maar zo gedaan:



5 ovalen.0De midt%lste 2 hangen elk aan 10wissel01ar. Dat is aan het contact dat de loc's maken wel04e merku.. Ze schokken af en toe. Hopelijk kan dit geen kwaad voor de decoder?

Wil eigenlijk de sporen met elkaar doorverbinden. Dus een draadje van raillas naar raillas. Is maar tijdelijk zodra ik weet wat ik definitief ga bouwen. Dan komt alles toch netjes op een plaat enzo.

@Cees-Jan: Je hebt gelijk. Ik probeer het ontwerp zo te maken dat ik er later makkelijk iets tussen kan schuiven en daardoor een grotere ruimte benut.

Iedereen bedankt voor het meedenken.

Gerard.

[Louis Holleman]

5 ovalen. De middelste 2 hangen elk aan 1 wisselpaar. Dat is aan het contact dat de loc's maken wel te merken. Ze schokken af en toe. Hopelijk kan dit geen kwaad voor de decoder?

Heb je hartstukken gepolariseerd? Kan alleen met elektrische bediening trouwens.

[Esperopt]

Is handbediening. Heb de handleiding van de wissels op dit gebied wel gelezen. Zag ook de draadjes in de doos zitten en aansluitingen op de zijkant van de wissels. In een ander draadje vroeg ik om een simpel systeem om ism de multimouse de wissels elektrisch en digitaal bedienbaar te maken. Een soort pug and play, gezien mijn soldeer vaardigheden.

Kan dus ook onderbouw worden omdat alles op platen met poten komt te liggen.

Direct een volgend probleem. Ik zeg wel simpel en plug and play maar ik weet nu al dat als dit werkt er ook seinen 'moeten' komen.

Maar eerst stap 1. Een baanplan wat ik leuk genoeg vind om de komende jaren tegen aan te kijken.
