Bezig met de verlichting

[nederbelg]

Beste,

Ik heb zo'n relais besteld, ingebouwd en getest met een bevredigend resultaat. F0 verlichting front aan ( 3 pitten). F1 rangeer licht aan. En F2 sluitlichten aan. Meer heb ik niet nodig. Oh ja F3 rangeer stand. Het mooiste is wel dat het relais met F2 niet aan in open stand staat. Daar bedoel ik mee dat je de decoder niet de hele tijd belast met aantrekken van het relais. Alleen als je solo rijdt (wat op een baan niet veel gebeurt) Staat het relais aangetrokken. Ik heb een locpilot V3 gebruikt. Hier nog een foto.

MvG

Dave

[TimeLord]

Ik concludeerde dat F2 blijkbaar niet te gebruiken is omdat in de door mij aangehaalde beschrijving bij F1 "Sonderfunktion" staat maar bij F2 niets...
F1 heeft standaard ook geen functie bij deze loc.

Koen, F2 is zonder veel moeite direkt te gebruiken voor een extra funktie.
Als je je dekoder bekijkt zie je dat er een afgeknipte paarse draad aan zit.
Dit is je F2 funktie. Ik heb hier mijn sluitseinen aan 1 kant op zitten (gele draad van je verlichtingssetje).

grtz Jeroen

[JoeriL]

Beetje laat, maar ik ga het zo oplossen:

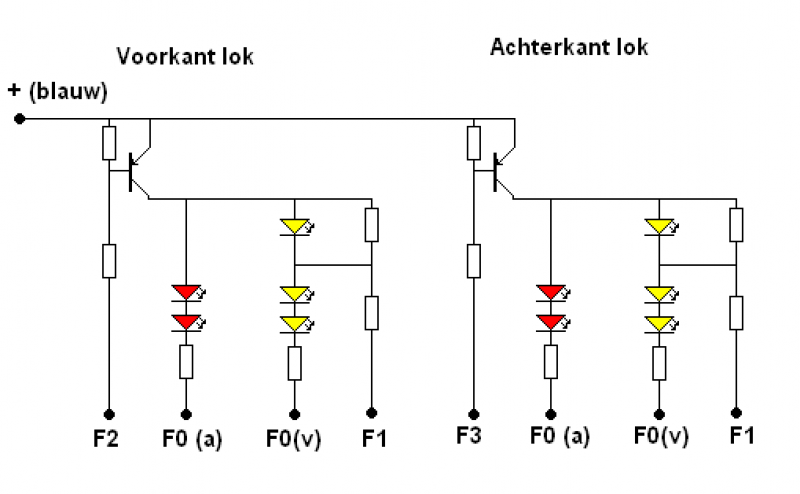

groter plaatje

Met F2 en F3 kun je per kant de verlichting aanzetten. Zo kun je een trek-duw trein laten omkeren zonder een functietoets te hoeven bedienen. Gewoon de rijrichting omdraaien. Gevarensein kan op deze manier niet, maar met een extra functie kan het wel.


groter plaatje

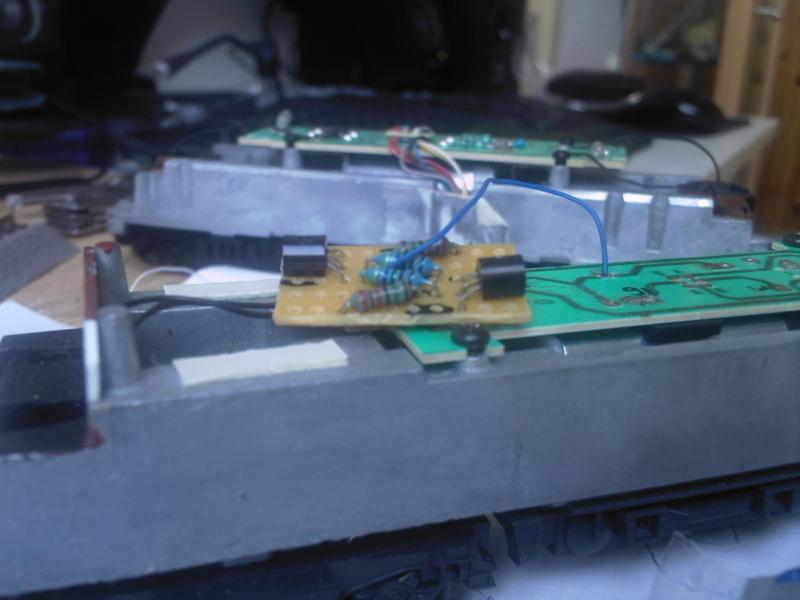

Een foto van een opgebouwd printje (dubbel) op een 1600 chassis, kan natuurlijk ook als 2 losse worden gebouwd.

Joeri

[Gert van den Berg]

Ja, eindelijk, ik ook!!
Vanavond heb ik het eerste setje (van 3 sets, 6701, 6703, 6705) ingebouwd. Is goed gelukt. De uitleg van Tom is ruim voldoende voor mensen die met een minimum aan ervaring aan de slag gaan. En als je meer wilt, kun je de site van Chris erbij pakken. Als je er dan niet uitkomt, dan weet ik het ook niet meer.
Oh ja, ik kreeg het voor elkaar om de cocktailprikker in gaatje 3 af te laten breken...... Boortje 0,6 bracht uitkomst.
Tom bedankt voor en mooi setje, met een zeer duidelijke uitleg!!

Groeten uit Tilburg,
Gert van den Berg

(evt ga ik de sluitseinen op de paarse draad zetten, lijkt mij voldoende voor deze lok)

[Gert van den Berg]

Nummer 1 ging goed, nummer 2 maakte ergens sluiting, want er brandden teveel lampen tegelijk. Alles nagelopen en daarna was ook deze lok goed. Maar toen nummer 3.
Ik krijg de derde lok niet goed. Ik heb alle aansluitingen gecontroleerd met het voorbeeld en met mijn eigen 2 voorgangers, maar helaas. Voor een kant uit rijden is alles ok, maar licht wisselen om "terug te gaan" lukt niet.  De leds blijven gewoon branden zoals ze deden: voorzijde 3 x wit en achterzijde 2 x rood. Het lukt mij niet om de verlichting te wisselen. Alleen de draairichting van de wielen wisselt.
Ik probeer dit met de Roco Lokmaus 2 en een rollenbank. Beide andere loks zijn goed en vertonen de juiste lichtwisseling.
Ik beschouw vooruit rijden als de rijrichting met het nummer 1 op de printplaat voor is, dus met de verwijderde diodes als achterzijde. Voorzijde brandt wit en achterzijde brandt rood. Rangeersein brandt wel aan beide zijden (bovenste pit aan beide zijden). Het maakt niet uit of er een Lokpilot of een Hornby decoder in zit.
Wie geeft mij een zinnige tip???

Ik zal zondag reageren, omdat ik morgen de gehele dag op stap ben en dan niet de lok bij de hand heb.

Alvast bedankt voor jullie hulp.

Groeten uit Tilburg,

Gert van den Berg

[Gert van den Berg]

Hallo allemaal,

Is er iemand die wat zinnigs kan melden over mijn probleem met de verlichtingsset van Tom van Weert?
Alle info staat in het voorgaande bericht.

Alvast bedankt,


groeten uit Tilburg,

Gert van den Berg

[KNed]

Volgens mij is het al eerder hier of in een ander draadje aan bod gekomen:
Als je de diode's lossoldeert moet je uitkijken dat je niet het hele gedeelte waar de diode's vastgesoldeert zitten tin-vrij maakt omdat zo'n vlak ook gebruikt wordt voor doorverbindingen op de printplaat.
Kan dat het probleem zijn?

Koen

[Gert van den Berg]

Dank je, ik zal er morgen naar kijken. Ik was vooral verbaasd omdat ik in 3 identieke loks met 2 geen probleem had.

Groeten uit Tilburg,

Gert van den Berg
