Auteur Topic: Pulsschakeling uit een schakeldecoder (gelezen 2829 keer)

Sander Fondse · « **Gepost op:** 29 November 2007, 19:24:09 »

Ik heb de Conrad servo-besturings-printplaat gekocht. (nr. 240616-89) Om hem te bedienen moet je 2 baantjes in de schakeling kortstondig met elkaar verbinden. Tevens wil ik hem digitaal besturen. Ik moet dus 2 momentschakelaars namaken in digitaal. Er zijn echter 2 problemen.

- ik wil er een schakeldecoder voor gebruiken (heb namelijk al 2 schakeluitgangen nodig voor iets anders).
- het contact komt niet uit massa of wisselstroom, maar is intern. De schakelaar moet dus kort een verbinding op de print zelf maken/breken.

Heeft er iemand hoe ik met een schakeldecoder die wisselstroom stuurt, kortstondig een relais of optocoupler (dus gelijkstroom) aan kan sturen ?

Of is er iemand die dit al digitaal aanstuurd en mij tips kan geven hierover?

Klaas Zondervan · « **Reactie #1 Gepost op:** 29 November 2007, 19:44:20 »

Citaat van: Sander Fondse op 29 November 2007, 19:24:09

Heeft er iemand hoe ik met een schakeldecoder die wisselstroom stuurt, kortstondig een relais of optocoupler (dus gelijkstroom) aan kan sturen ?

Waarom denk je dat een schakeldecoder wisselstroom stuurt? Over welk type decoder gaat het?
Een schakeldecoder heeft over het algemeen relaiscontacten als uitgang, die kun je dan rechtreeks verbinden met de contactvlakjes op de print.

Sander Fondse · « **Reactie #2 Gepost op:** 30 November 2007, 10:47:52 »

Het gaat om een Littfinski schakeldecoder. Het probleem is, dat die (i.v.m. relais), continu contact geven. Ik heb mijn idee al veranderd. Wat vinden jullie van dit voorstel.

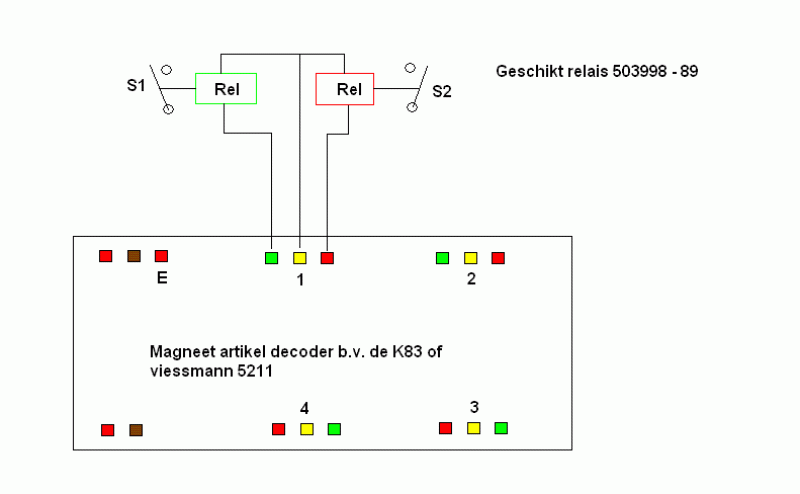

- Voor de 2 printplaten heb ik 4 contacten nodig. Dit wil ik gaan doen met 2 adressen van een magneetpulsdecoder (ook van Littfinski). Die zullen via een optocoupler (zoek nog een goede voor wisselspanning, en wat is een goede voorschakelweerstand voor de 15/16 V wisselspanning (ik neem aan dat zo'n puls uit de magneetpulsdecoder komt)) de uitgangen bij wijze van spreke kortsluiten naar massa (dat is wat op de print gebeurd). De 2 overgebleven adressen (met 4 uitgangen) zullen 2 relais aan gaan sturen, zodat ik daarmee een lichtsein(Viessmann) en een motoraandrijving (Conrad) aan kan sturen.

Wim Ros · « **Reactie #3 Gepost op:** 30 November 2007, 14:32:05 »

Je moet dus een gewone wisseldecoder gebruiken, dan is je probleem opgelost en hoef je helemaal niet zo moeilijk te doen.

Mvg
Wim.

Klaas Zondervan · « **Reactie #4 Gepost op:** 30 November 2007, 19:22:40 »

Sander, wat is dat toch voor gedoe over een decoder waar wisselspanning uit komt? Uit de meeste magneetartikeldecoders komt gelijkspanning.
En ja, wat die voorschakelweerstand betreft, dan moet je eerst weten wat voor opto je gaat gebruiken, en dan in de datasheet opzoeken wat voor stroom je daar doorheen moet sturen om hem te laten schakelen.
