Auteur Topic: Vonkblussing bij reedcontact (gelezen 6432 keer)

Dirk J · « **Reactie #15 Gepost op:** 17 October 2016, 10:27:08 »

Als je gelijkricht met een diodebrug zonder condensator, gaat de spanning niet omhoog. Integendeel, hij gaat zelfs ruim een volt omlaag. Maar dat mag voor de aandrijvingen geen enkel probleem zijn.

Arjen52 · « **Reactie #16 Gepost op:** 20 October 2016, 16:40:00 »

Dankzij de kennis en materiële ondersteuning van een forumlid is de eerste vonkblusser gerealiseerd.
In de testopstelling werkt de schakeling precies zoals gewenst.

Hieronder wat foto's

De proefopstelling

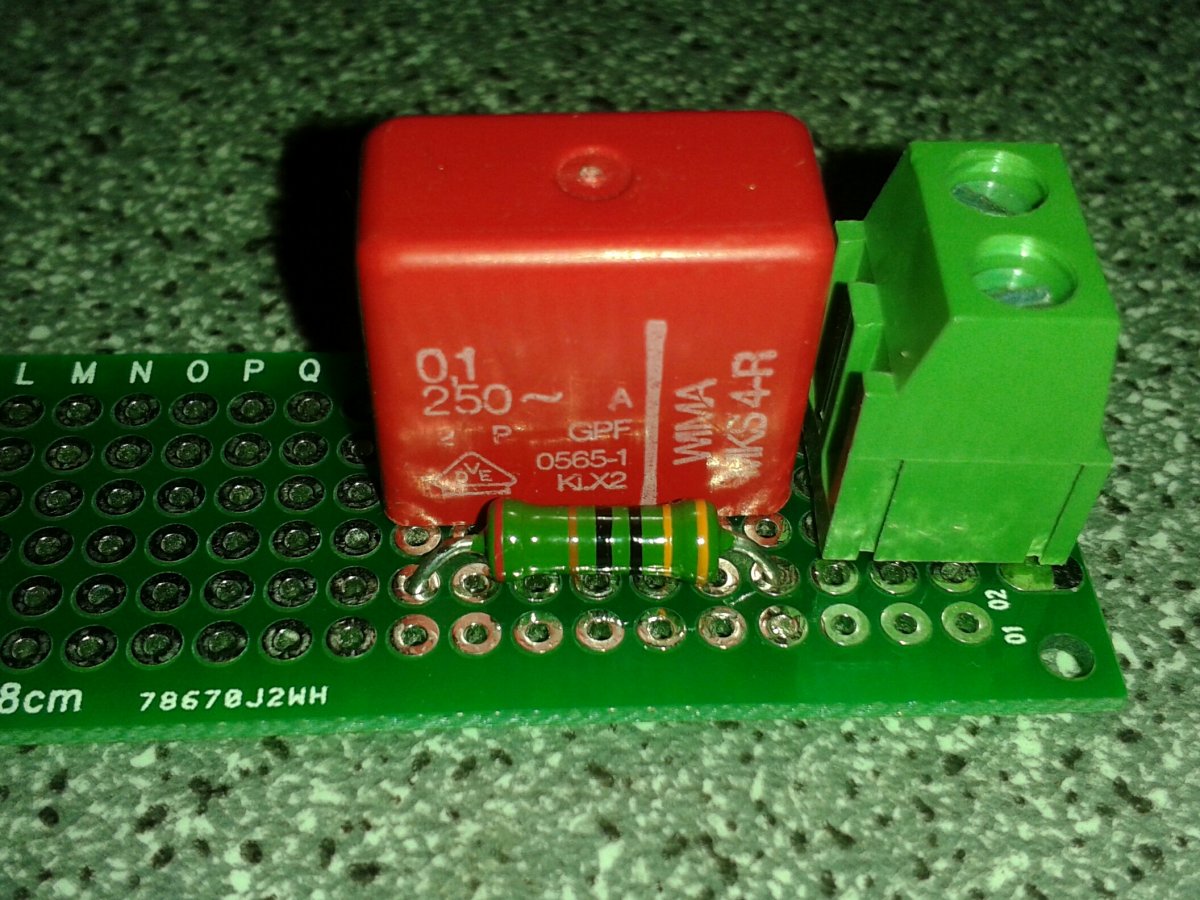

De bovenzijde

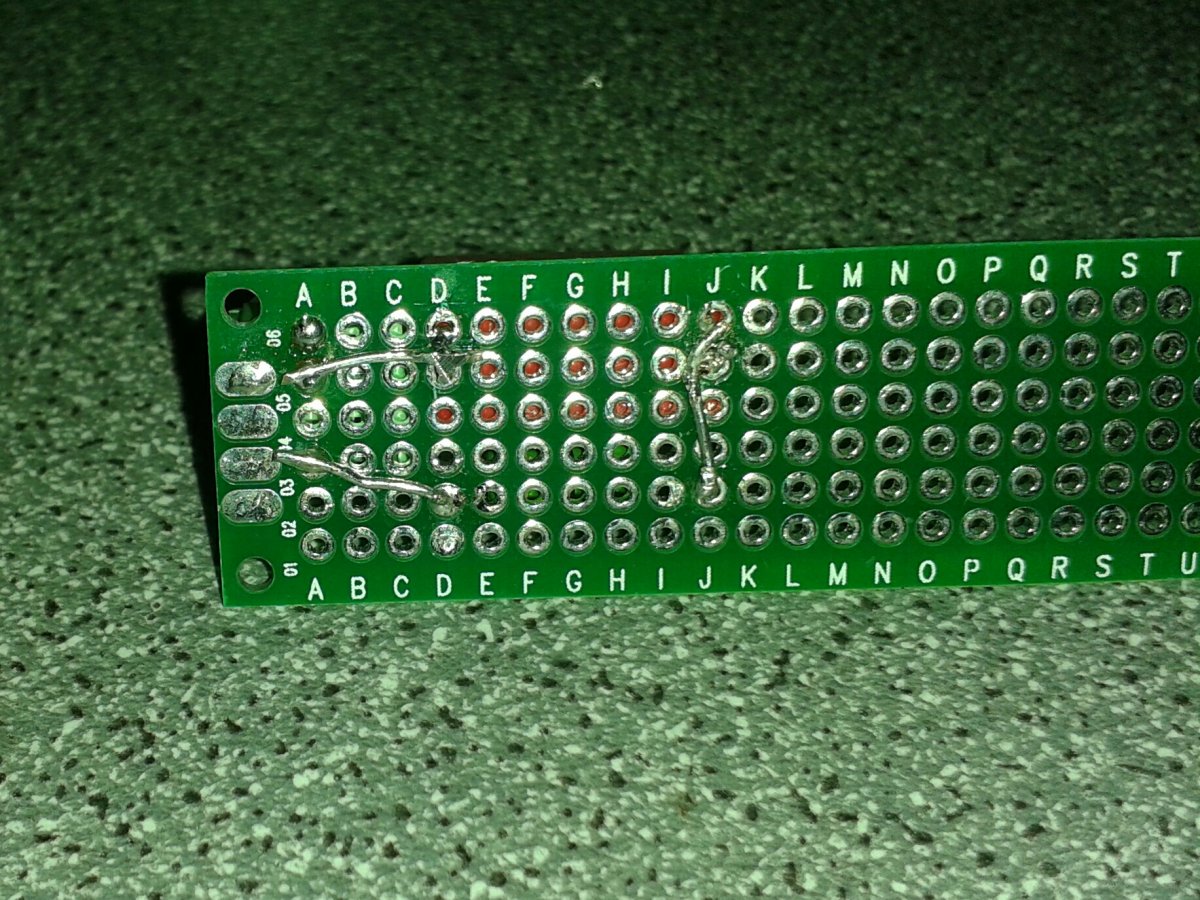

De onderzijde

Het schakelschema

Timo · « **Reactie #17 Gepost op:** 21 October 2016, 11:06:38 »

Dat is een heftige condensator hiervoor

Timo

Arjen52 · « **Reactie #18 Gepost op:** 21 October 2016, 11:22:57 »

Volgens de BNLS-encyclopedie wordt 0,1 μF, 400V aangeraden en de schakeling zit toch verborgen onder de plaat. Je ziet er dus niets van.

Arjen52 · « **Reactie #19 Gepost op:** 22 October 2016, 17:49:45 »

De reedcontacten (met vonkblussers) zijn aangesloten op de wissels.
Klik hier voor een filmpje van het museumlijntje en de automatische (analoge) bediening van de wissel.
