Auteur Topic: Aansluitschema Roco 10030 (wisselaandrijving) (gelezen 6972 keer)

Ronald81 · « **Gepost op:** 10 October 2012, 20:46:00 »

Hallo allemaal,

Ik ben op zoek naar een aansluitschema voor de bedrading van een Roco (ondervloerse) wisselaandrijving 10030.
En dan specifiek het gedeelte wat het polariseren van de wissel betreft. Een kruiswissel op m'n baan heeft namelijk problemen met de polarisatie van de hartstukken...
Heeft er iemand een scan, of een link naar een PDF?

Bij voorbaat dank!

Groet,

Ronald

Klaas Zondervan · « **Reactie #1 Gepost op:** 10 October 2012, 23:37:02 »

Ik neem aan dat je een Engels wissel bedoelt.
Heb je wel in de gaten dat je die dingen verwisseld moet aansluiten?
M.a.w., de aandrijving die de tongen aan de westzijde beweegt moet het puntstuk aan de oostzijde omschakelen, en de aandrijving van de tongen oostzijde moet het puntstuk westzijde schakelen.

Ronald81 · « **Reactie #2 Gepost op:** 11 October 2012, 07:16:55 »

Inderdaad, een engels wissel...

Het kromme is, dat ik dus eigenlijk helemaal 'niets' weet van de gehele aansluiting van dit ding. Hij 'gaat' netjes om, dat werkt prima. Alleen de complete aansluiting voor de polarisatie (dus, voor ieder draadje, en waar) zou ik graag willen weten...

Groet,

Ronald

Klaas Zondervan · « **Reactie #3 Gepost op:** 11 October 2012, 08:25:08 »

Als hij netjes om gaat, dan heb je dus de aansturing aangesloten op de middelste groep van 3 aansluitingen.
Aan weerszijden zitten nog 4 groepen van 3. elek groep vormt een omschakelcontact.
Van elke groep is het middelste contact het moedercontact, ook wel C of common genoemd. Die moet aan het puntstuk.
De buitenste van de groep gaan ieder aan een van de doorgaande spoorstaven.

Heb je ook een artikelnummer van dat Engels wissel? Dan weten we zeker of we het over hetzelfde hebben.

Ronald81 · « **Reactie #4 Gepost op:** 11 October 2012, 11:04:28 »

Dag Klaas,

Ik heb helaas geen artikelnummer. De wissel zat al gemonteerd in m'n (nieuwe) baan: http://forum.beneluxspoor.net/index.php/topic,46784.msg754832.html#msg754832

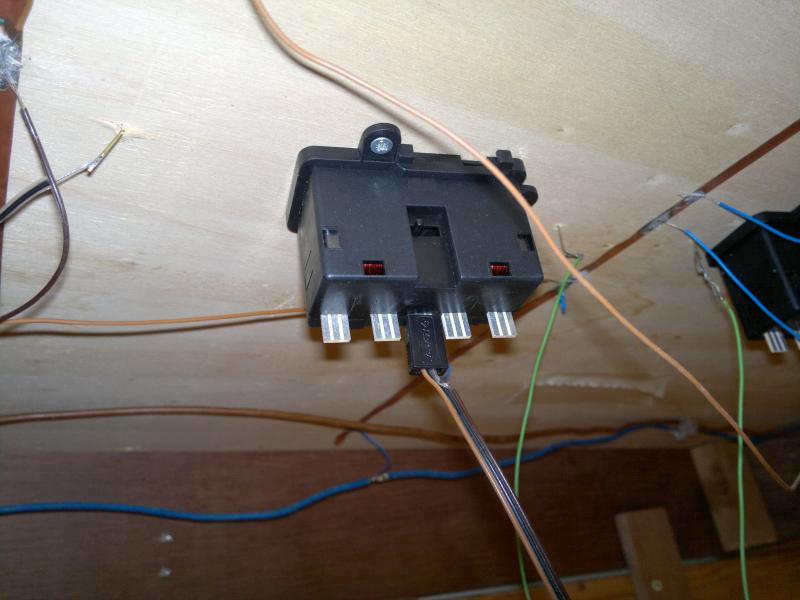

Ik heb dus geen flauw idee, wat voor nummer 'ie heeft. Het hele 'ondervloer-met-polarisatie'-gebeuren is helemaal nieuw voor me... Ik zal ff wat foto's maken...

Groet,

Ronald

Ronald81 · « **Reactie #5 Gepost op:** 11 October 2012, 11:22:21 »

Nou, ben er achter, waarom m'n locs stil bleven staan...

Ik heb één aansluiting (ja, idd voor het polariseren) over het hoofd gezien... Deze zat niet meer aan het relais vast, zoals hierboven te zien is...
En wat bleek: één van de draden zat niet meer vast aan de baanspanning. Hierna was het simpel...

Toch bedankt voor het meedenken!

Groet,

Ronald
