Interieur V200 motorgedeelte gezocht voor een hele oude Fl 1381

[HuubvG]

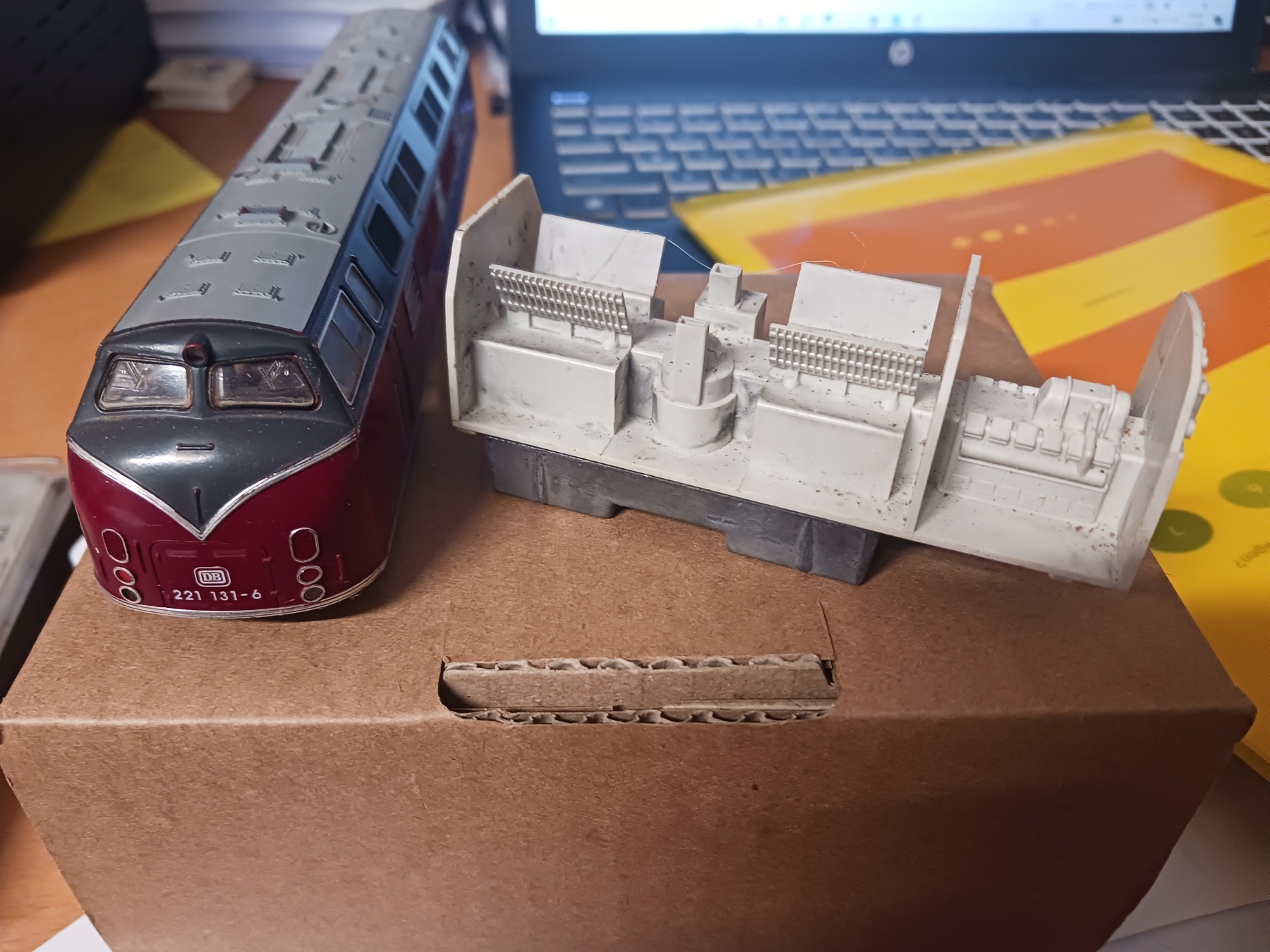

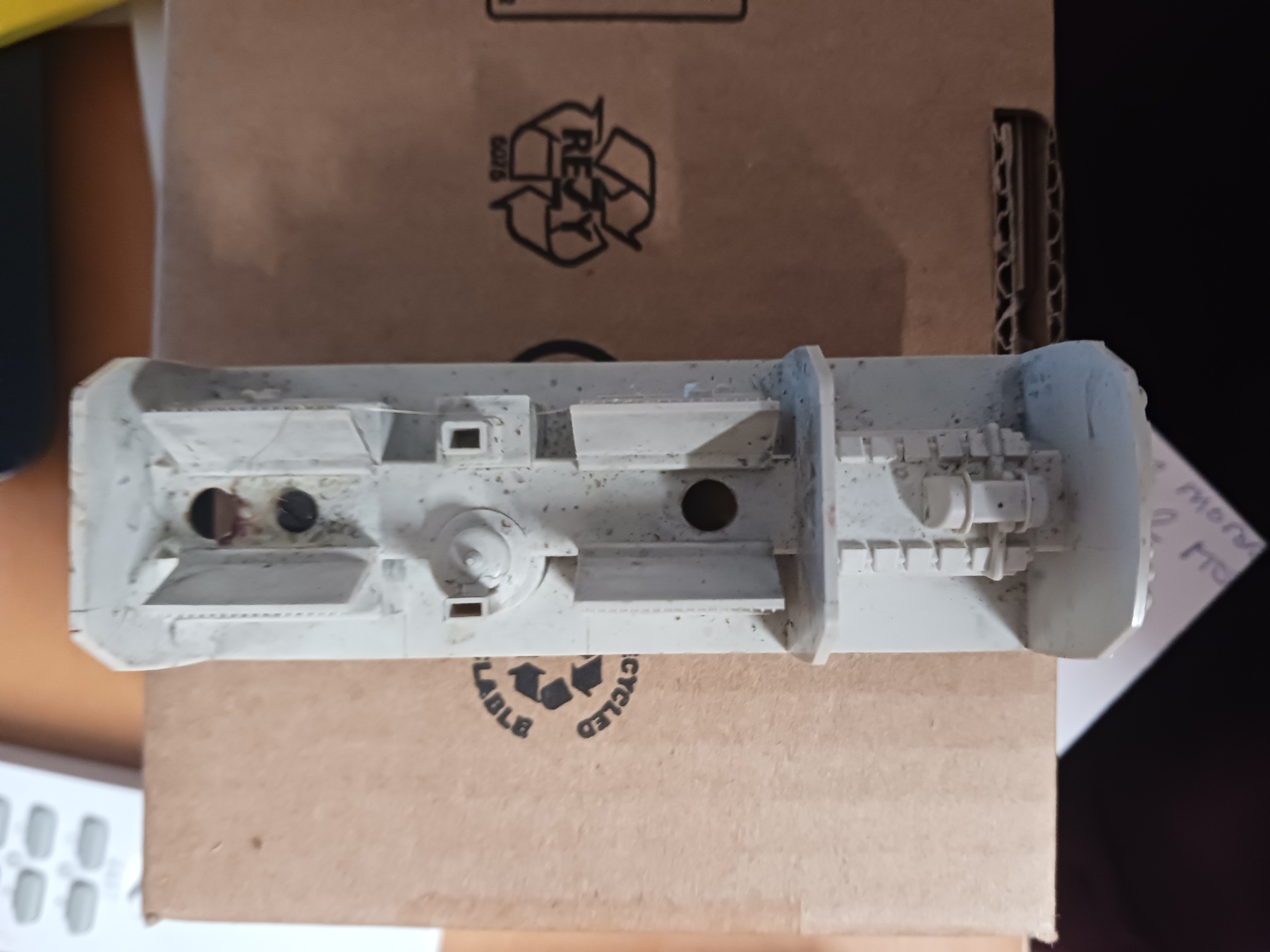

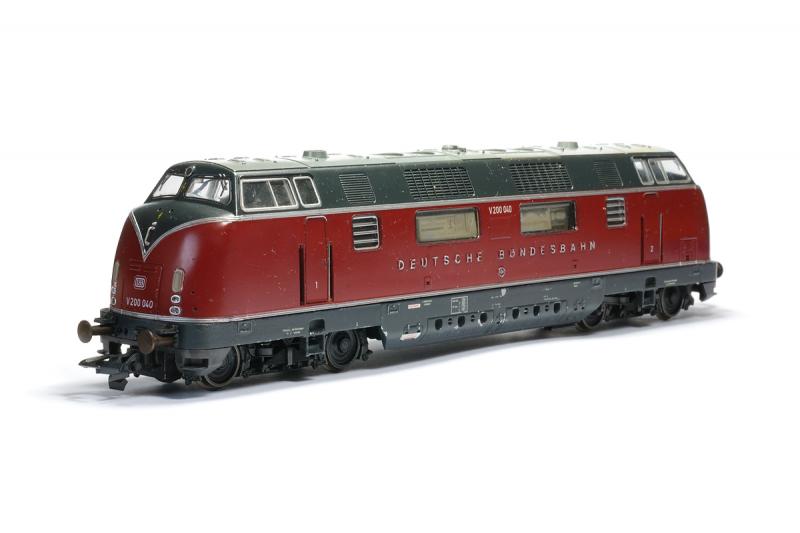

Gewoon voor de lol wil ik een lompe klomp zamak uit begin 1950er jaren aanpakken.
Verf eraf, nieuwe verf erop.
Bufferbalken vastzetten en ingelegde ramen erin 'leggen'.
Interieur machinistenhuis erin, foto's genoeg gevonden om die na te gaan maken.

Binnenwerk achter de ruiten overlangs zichtbaar maken, het motorgedeelte zeg maar, maar daar kan ik geen plaatjes of tekeningen van vinden.
Dus zoek ik daar afbeeldingen van als voorbeeld.

Nu kijk je er dwars doorheen en zie je door de ramen de rails. Vandaar.

Jaren geleden al eens gevraagd, maar niemand kon me eraan helpen.
Ik moest deze maar wegdoen en een nieuwere kopen met interieur.
_{ik ben benieuwd of ik nu weer dit soort reacties krijg}

En toch wil ik het nog eens proberen, inmiddels kan het gemakkelijk getekend en geprint worden in 3d.

[Eric v C]

Huub

Ik heb een Fleischmann V221 en interieur gefotografeerd.
Of je daar wat aan hebt weet ik niet.
Maar niet (het plaatje) geschoten, altijd mis

Eric

[HuubvG]

Eric,

Dat is bijna wat ik zoek...
Er zit toch wel een heel verschil tussen de V200 en de V200.1 (nieuw schrijfwijze BR 220 en BR 221).
Wel bedankt voor de moeite, heel vriendelijk van je.

Hier heb ik een stukje inkijk gevonden, op bahnbilder.de.

Er lopen vooral dikke pijpen/buizen horizontaal.

Zoals gezegd, het is voor de aardigheid, zelf verzinnen met een beetje fantasie erbij, dat kan ook, als ik geen betere voorbeelden krijg.

Huub

[Ferdinand Bogman]

Is het een idee om dat af te kijken van een Roco V200?


(Foto van Marten "hooidonk", klik op de afbeelding om naar het bericht te gaan.)

Ik kan je daar wel plaatjes van bezorgen.

[grossraumwagen]

En zelfs per type zijn er nog diverse subvarianten omdat de locs door verschillende fabrikanten zijn gebouwd...

[HuubvG]

Het luistert allemaal niet zo nauw, als ik maar een beetje een idee heb.
Dus Ferdinand, niks mis met afkijken, ik ga geen productie maken, het is gewoon voor mijzelf.
Graag, als je de moeite wilt doen.


[Ferdinand Bogman]

Dat zal ik van de week dan voor je doen. Intussen vond ik ook deze Märklin V200 in spoor I bij Becasse Weathering:



Op de webpagina staat ook nog een detailfoto van een van de vensters.

[HuubvG]

Mooie inkijk, het lijkt simpeler dan ik dacht. De foto's op de site heb ik bekeken, hier ga ik verder afkijken en er mijn eigen draai aan geven. De mijn zullen niet zo fraai worden als die wunderschönes Wirtschaftswunder van Märklin.
Bedankt!

[V200-G2000]

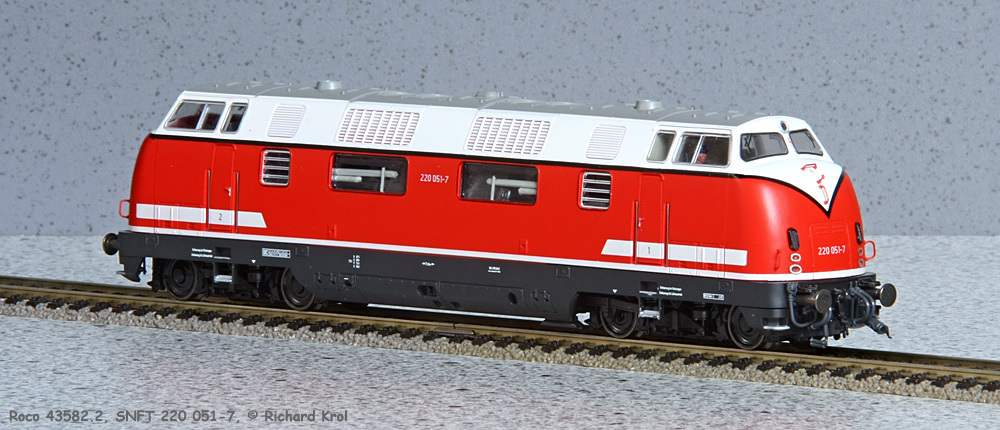

Ik heb dit ook eens gedaan in een Roco V200. Ik heb de plastic inzetstukjes achter de ramen weggehaald en met reststukken uit gietraampjes de buizen nagebootst. De grote rondmotor is zwart, dus die valt verder niet op.



Op wikipedia heb ik nog een duidelijke foto gevonden:
https://de.wikipedia.org/wiki/DB-Baureihe_V_200.0#/media/Datei:V200_033_F%C3%BCrth.jpg

ESU heeft een betere inkijk gemaakt in hun modellen:
https://www.esu.eu/en/products/former-locomotives/engineering-edition/class-v200-in-h0/

Hier staan ook een paar grote foto's op:
https://gertvanvoorst.nl/treinproject_esu_brv200.html

[HuubvG]

Richard, mooiere voorbeelden had ik niet durven dromen. Die opengewerkte ESU, het kan niet beter. Bedankt!

Jij hebt er een fraaie V200 van weten te maken. Ik doe het je niet na (zo mooi als jij dat kan), maar ik had idd al gietstukken klaarliggen om het ook zo te gaan doen. Inmiddels ben ik aan het 3d tekenen en dat biedt nog meer opties.
