Auteur Topic: Lagezand - (Baanplan H0)  (gelezen 7963 keer)

Servé

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1768
  • Niks kan tippen aan een E1700
Re:Lagezand - (Baanplan H0)
« Reactie #30 Gepost op: 13 September 2009, 13:44:30 »

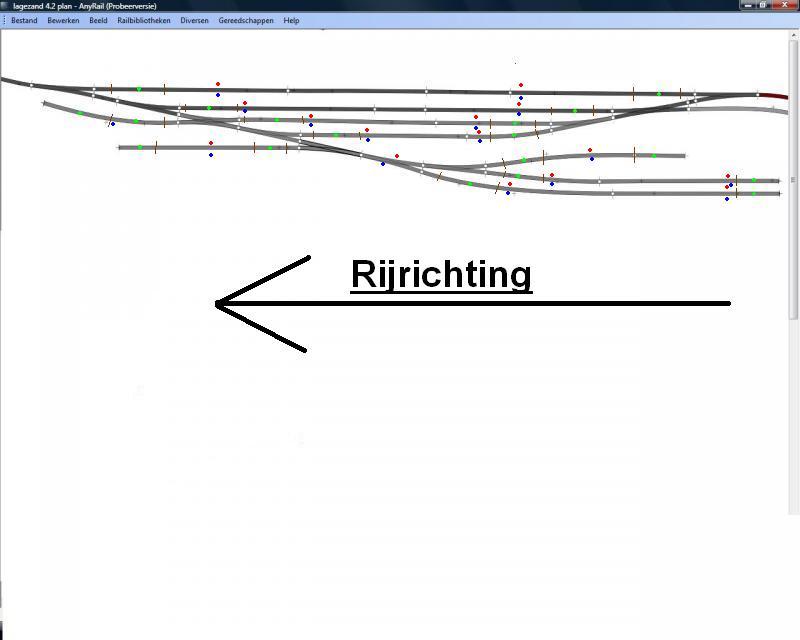

Bij deze:



Bruine streepjes = scheiding in de rails aan de RECHTER kant, in rijrichting gekeken
Groen bolletje = bezetmeldpunt,, ook aan de RECHTER kant, in rijrichting gekeken, tussen isolaties in.
Rode bolletjes: aansluiting "+" rijspanning (ik weet, er is bij digitaal geen echte "+", maar de rode draad dus ;))
Blauwe bolletjes: aansluiting "-"rijspanning (ik weet, er is bij digitaal geen echte "-", maar de blauwe draad dus ;)) In principe hoef je maar 1 blauwe draad aan te sluiten, maar ik zou toch om de halve meter ofzo een draad naar de rails laten gaan, ivm misschien niet goed aansluiten van de railverbinders ;)

Als je nog meer vragen hebt Bas, vraag maar gewoon ;)

Servé
« Laatst bewerkt op: 13 September 2009, 13:51:43 door Servé »
Gelogd
Vriendelijke groet, Servé.
