Modules electronisch aan elkaar verbinden

[Klaas Zondervan]

Maar ik kan er ook geen stekkers voor vinden bij  Conrad.

Wat dacht je van nummer 732816 ?
Hier zijn ook geen speciale kabels voor, want dit type connector is bedoeld als printconnector. Waarbij het mannetje aan de printkaart zit, en het vrouwtje in het rek.
Bij ons op het werk wemelde het van die connectors, weliswaar niet 13-polig, maar 31-polig. Siemens apparatuur zat er vol mee.

[SanThe]

Bedankt. Ik kon hem echt niet vinden.

SanThe.

[fissy]

Zo kan het ook:

_{plaatje: OBB team}

Met deze methode heb je geen speciale printconnector nodig, slechts het behuising van de Sub D vast schroeven...

Groet

Bernd

[Klaas Zondervan]

Bedankt. Ik kon hem echt niet vinden.

Zal ik je even een zoektrucje leren:

Het ging om Conrad artikelnummer 740519. Als je dat hebt gevonden, zie je bovenin de pagina deze regel staan:

Home>>Componenten&bouwpakketten>>connectoren>>DIN416xx connectoren>>Female connectors DIN 416xx

Dat geeft het pad aan waarlangs je het artikel zou vinden als je de stap voor stap methode volgt. In die regel kun je elk woord aanklikken. Je gaat gewoon 1 stap terug, en dan vind je ook de bijbehorende male connectoren.
Heel simpel, maar je moet het even weten.

[erik2]

Zo kan het ook:

_{plaatje: OBB team}

Met deze methode heb je geen speciale printconnector nodig, slechts het behuising van de Sub D vast schroeven...

Mooi...zoiets dacht ik ook aan. Nu de juiste behuizing en kabel bij conrad nog vinden.
Al dacht ik voor de vaste aansluiting op de bak wel aan de eerder genoemde open print connector, dan kun je er altijd nog gemakkelijk bij om er een extra draadje aan te zetten

[fissy]

Als het goed is, wil/kan ik morgen fotos maken en een kleine beschrijving plaatsen...

Groet

Bernd

PS: Ik heb slechts de Reichelt nummers, wil morgen eens kijken naar de conrad nummers...

[erik2]

PS: Ik heb slechts de Reichelt nummers, wil morgen eens kijken naar de conrad nummers...

Zou je de Reichelt nrs kunnen aangeven, dan zoek ik evt zelf de conrad nrs wel.

groet,
erik

[fissy]

Hoi Erik,

Sorry, ik heb je twee keer/weken vergeten.

eerste keer, vergeten plaatjes te maken; tweede keer, vergeten te plaatse

Maar nu komt het goed:

Buchse D-Sub 25

Stecker D-Sub 25

Kappe D-Sub 25

Nog wat plaatjes:

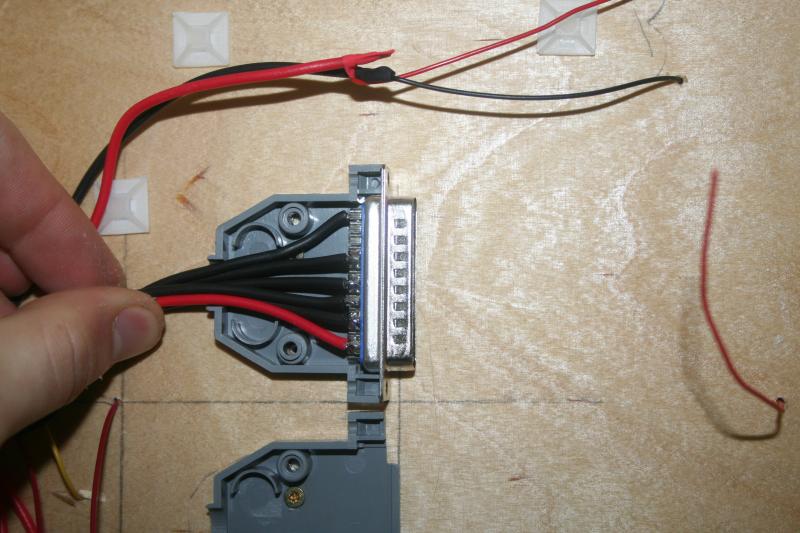

de onderdeel aan het hout bevestigt met een schroef


de draden 1mm² zijn hier immer op twee contacten gesoldeerd.

Dan nog het bovendeel erop gezet...

Groet

Bernd
