G2000 warme weerstanden

[Klaas Zondervan]

Het rekensommetje van Peter had ik ook al gemaakt. Een vermogen van 0,27W voor zo'n klein weerstandje lijkt me inderdaad rijkelijk veel.

Je kunt dat verminderen door een grotere weerstandswaarde, of door dimmen. Voor de warmteontwikkeling heeft dat hetzelfde effect. Ik weet alleen niet of het verdubbelen van de weerstandswaarde en het dimmen tot 50% hetzelfde resultaat geven voor de lichtopbrengst.

Bart, hoe kom jij aan 0,09W? Ik heb geprobeerd te reconstrueren hoe je dat hebt uitgerekend, maar ik kom er niet uit.

[MRP_Peter]

Gele leds hebben over het algemeen genomen een PN-overgang waar 1.7-2.0 Volt over valt.
Dat betekent dat de weerstanden in het geval van een enkele led die ermee in serie staat dat er nog meer spanning door de weerstanden verwerkt moet worden.
Zelfs het rekensommetje 14 Volt- 2Volt(PN-overgang gele led) = 12 Volt / 600 Ohm= 20mA.
12 Volt X 20mA= 240mW.
Deze waarde is dichtbij de maximale waarde voor het vermogen waar de weerstanden voor geschikt zijn, ze zullen dus nog steeds warm tot heet worden, elke spanning die dus hoger is zal de weerstanden sneller heet laten worden.

Met vriendelijke groet,

Peter.

[Lokpaint]

Bart, hoe kom jij aan 0,09W? Ik heb geprobeerd te reconstrueren hoe je dat hebt uitgerekend, maar ik kom er niet uit.

14-3=11/600=18mA ,  18^2x600=0,2 Watt /2 = 0.1 Watt per weerstand. Zoiets.

Bart

[MRP_Peter]

Beste Bart,

Elke kleur led heeft een PN overgang met een andere interne weerstandswaarde, waar per kleursoort, een andere spanning over valt.
Je kunt in geen geval refereren aan een bepaalde kleur led en dit voor alle (verschillende kleuren) leds toepassen.
Wit, blauw en groen (afhankelijk van het type led) hebben een PN overgang waar tussen de 2.2 - 3 Volt over valt.
Gele, rode en paarse leds (ook weer afhankelijk van het type led) hebben een PN overgang waar tussen de 1.3 - 2.0 Volt over valt.
Dit is het geval bij leds met een licht-opbrengst tot 20.000mcd.

Echter voor dit type led gelden andere waardes.

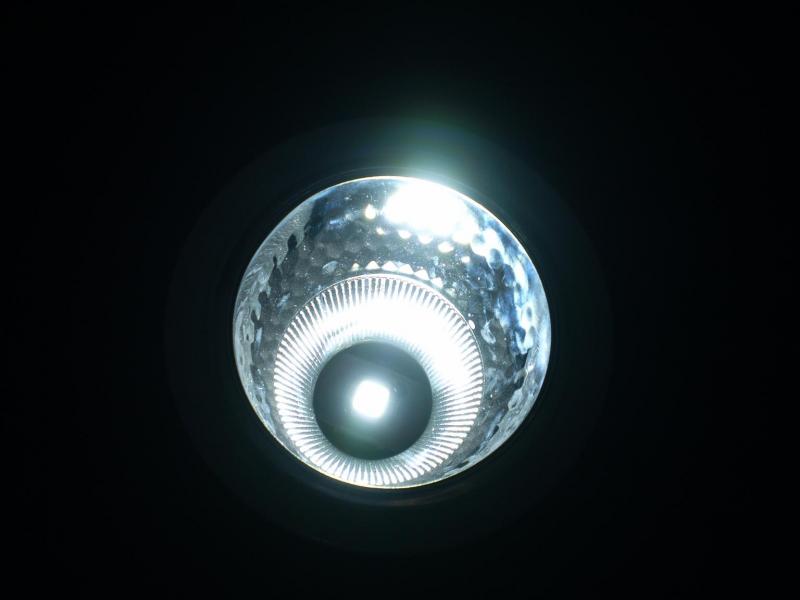

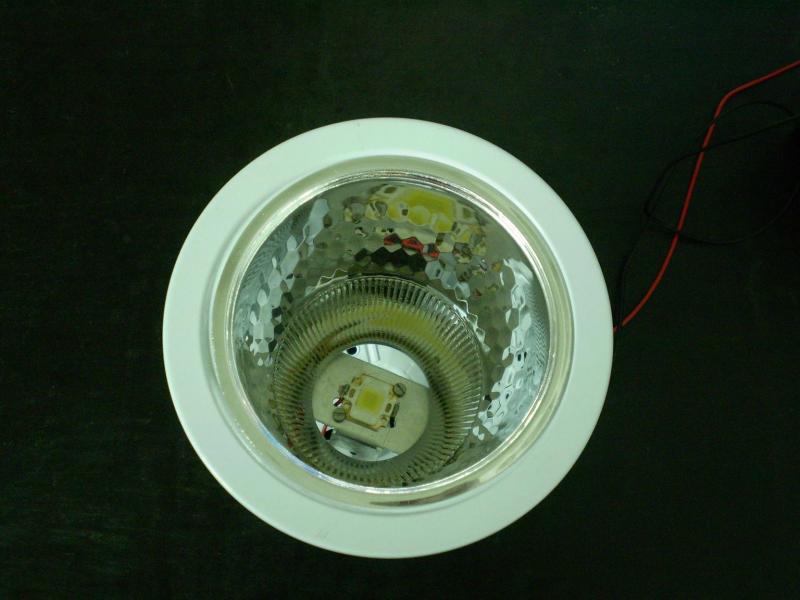

Zie plaatjes.





Deze led is er eentje uit de hoogvermogen serie welke door mij gebruikt wordt voor verlichting van 1:1 gebouwen en huizen hier in Maleisie.
Over de PN overgang van deze led valt een spanning die tussen de 12-14 Volt ligt.
De maximale stroom voor dit type led is 1400mA.
De licht-opbrengst van deze led is ongeveer 1000 Lux.


Met vriendelijke groet,

Peter.
