Auteur Topic: Schema Pendelautomaat  (gelezen 9871 keer)

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7819
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: Schema Pendelautomaat
« Reactie #15 Gepost op: 13 January 2008, 17:20:46 »
Dat lijkt mij dus helemaal niet zo eenvoudig. Veel eenvoudiger is een paar relaisschakelingen wat diode-matrixen, en een paar meter draad.

Maar of het resultaat uiteindelijk bevrediging zal geven, heel even misschien tot dat je weet wie er vertrekt en wat de starre volgorde is en blijft.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Schema Pendelautomaat
« Reactie #16 Gepost op: 16 January 2008, 16:52:28 »
Voor relais en wat draad is de treinvolgorde te complex. Gewoon een microcontroller, avondje programmeren, paar avonden uitproberen en klaar.
Als je de volgorde wilt veranderen of meer treinen, gewoon programma veranderen.

Laat je niet afschrikken door het programmeren, er zijn zeer eenvoudige types microcontrollers die deze klus met "de vinger in hun neus" uit voeren.

Schema wordt dan ook erg simpel bij gebruik microcontroller.

Succes.

Gerard van der Sel
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Schema Pendelautomaat
« Reactie #17 Gepost op: 16 January 2008, 17:02:08 »
Henk zit een foutje in je tabel.

   Trein   Van   naar
1   C   4   3
2   B   2   5
3   A   1   4
4   C   3   4
5   B   5   2
6   A   4   1
Nadat A in 4 is aangekomen, stuur je C daar ook naar toe. Dan heb je twee treinen in 4. Hierbij staat C achter A en kan dus niet wegrijden.
Stap 4 en 6 omdraaien is de enige oplossing, eventueel eerst 5.
Dus of 1, 2, 3, 6, 5 en dan 4 of 1, 2, 3, 5, 6 en dan 4.

Succes,

Gerard.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

AndreP

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 4
Re: Schema Pendelautomaat
« Reactie #18 Gepost op: 16 January 2008, 19:00:04 »
AndreP,

Het betreft een gelijkstroom baan. Kun je wat meer vertellen over de oplossing met de microcntroller?

Henk

Henk, wat wil je juist weten? Het is een specialisatie die zowel kennis van hardware als van software vraagt en je hebt er de juiste programmas en programmer voor nodig om de software te schrijven, compileren, testen, enz..

Henk Blaak

  • Offline Offline
  • Berichten: 61
Re: Schema Pendelautomaat
« Reactie #19 Gepost op: 16 January 2008, 20:47:51 »
Gerard,

Bedankt voor je reaktie.
Citaat
Laat je niet afschrikken door het programmeren, er zijn zeer eenvoudige types microcontrollers die deze klus met "de vinger in hun neus" uit voeren.

Schema wordt dan ook erg simpel bij gebruik microcontroller.


Kun je me een voorbeeld geven van een dergelijke microcontroller, waar ik hem kan bestellen en waar ik info kan krijgen over het progammeren en de hardware kant?
Veel vragen, maar ik ben op het gebied van microcontrollers een leek.

P.s.
Ik heb inderdaad een fout in de tabel gemaakt.  Bedankt voor de correctie.

Henk
« Laatst bewerkt op: 16 January 2008, 20:50:28 door Henk Blaak »

Michiel2

  • Offline Offline
  • Berichten: 306
Re: Schema Pendelautomaat
« Reactie #20 Gepost op: 16 January 2008, 21:01:35 »
Voor relais en wat draad is de treinvolgorde te complex.

 Dat klinkt als een uitdaging :).

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Schema Pendelautomaat
« Reactie #21 Gepost op: 17 January 2008, 08:34:02 »
Kun je me een voorbeeld geven van een dergelijke microcontroller, waar ik hem kan bestellen en waar ik info kan krijgen over het progammeren en de hardware kant?
Veel vragen, maar ik ben op het gebied van microcontrollers een leek.

Een leuke site met microcontrollers die met zeer eenvoudige programmers te programmeren zijn (prgrammer een euro of 10 en software is freeware) is www.atmel.com. Kijk dan niet naar de 8051 based controllers, maar de AVR familie.
Compilers zijn ook als freeware te vinden. Dus meer als de prijs van een micro hoeft het niet te kosten. Wel een boel tijd.

Groeten,

Gerard.
« Laatst bewerkt op: 17 January 2008, 08:36:47 door gvandersel »
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Schema Pendelautomaat
« Reactie #22 Gepost op: 17 January 2008, 08:35:41 »
Dat klinkt als een uitdaging :).

Ik weet dat ik die ga verliezen. Want ook in draad en relais is het op te lossen. Echter het gaat zoveel makkelijker met een micro dat je in dit geval hier echt niet meer aan moet doenken.

Groeten,

Gerard.
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Schema Pendelautomaat
« Reactie #23 Gepost op: 17 January 2008, 13:10:45 »

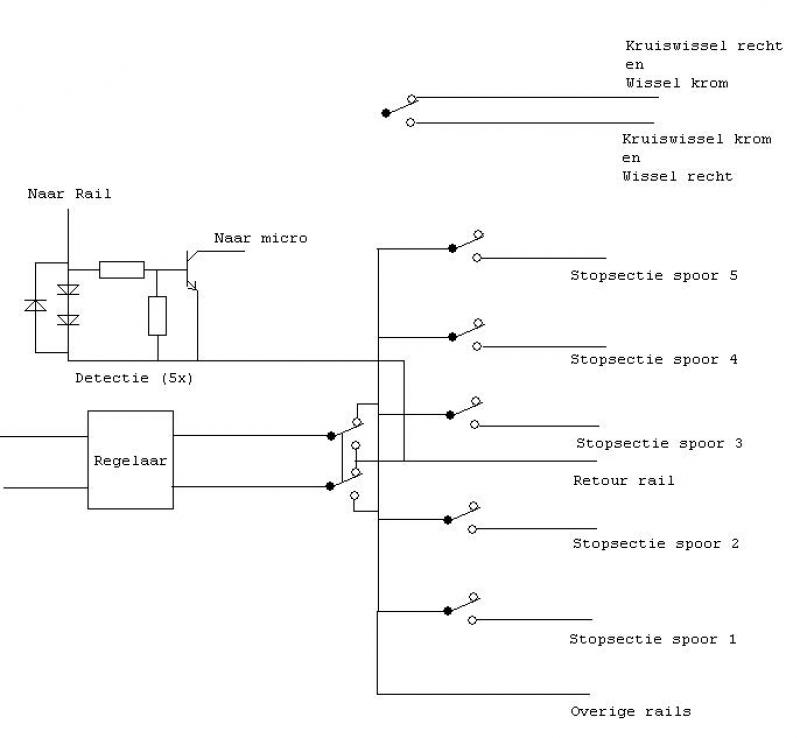

Oke, effe een "schema" voor je in elkaar gefabriekt.

Wat je dus nodig hebt is:
5 uitgangen om de treinen aan het einde van het spoor stroomloos te zetten.
1 uitgang om de rijrichting van de rijdende trein te bepalen.
1 uitgang voor starten en stoppen.
1 uitgang om de wissels te schakelen.
5 ingangen om de detekties in te lezen.
(Let op de detekties zijn polariteit gevoelig (inrijden wel detektie, uitrijden niet.)
Verder nu alleen nog een programmaatje in de micro.
De relais kun je eenvoudig met een weerstand en een BC547 direct vanuit de micro aansturen.
De detektie transistor is ook een BC547 en kan direct op de ingang van de micro aangesloten worden als de retour van de rail gelijk is aan de GND van de micro (Kan elektrich zonder problemen).
Regelaar kan een eenvoudige analoge regeling zijn, of een vanuit de micro aangestuurde pulsbreedte modulatie (maakt het iets ingewikkelder, maar rijdt wel mooier).

Ik hoop dat je er wat aan hebt,

Succes

Gerard.
« Laatst bewerkt op: 17 January 2008, 13:14:09 door gvandersel »
