TM-73726 van het merk: "Trainmodules", Servostuureenheid (Servo-steuereinheit)

[zuylen]

Ik heb bij de firma Conrad een servosturing TM-73726 gekocht. Helaas is de gebruiksaanwijzing erg summier en weet ik niet hoe ik deze bouwsteen moet instellen en programmeren zodat hij via mijn Multimouse bediend kan worden. Kan iemand mij hier aanwijzingen over geven? Het lijkt erop dat het op dezelfde manier gaat als bij andere servo-sturingen (zoals Digirails). Toch heb ik zelf nog nooit een servosturing geprogrammeerd. Kan iemand mij daarbij ook vertellen wat de ingangen IN1 en IN2 doen (hoe aan te sluiten voor de goede werking) en wat de mode ingang doet? En vervolgens hoe ik deze kan programmeren met mijn Roco Multimuis?

Veel vragen maar kan iemand mij helpen?

[AB 7216]

Als ik deze handleiding lees, kan deze unit niet rechtstreeks met de multimuis aangestuurd worden.
Er zal een fucntiedecoder gebruikt moeten worden die je op de ingangen van deze servostuureenheid aansluit.
De TM 73733 kan weer volgens conrad wel via dcc worden aangestuurd, misschien kun je deze nog ruilen?

Groeten Arjen

[zuylen]

Als het ding dcc aangestuurd kan worden? Hoe kan ik hem dan toch bedienen? Hoe moet ik de functiedecoder aansluiten? Kun je een schema geven? Ik begin wel steeds meer thuis te kraken in het digitale, echter er is zoals je nu merkt nog veel wat ik niet weet.
vr gr Andre

[Klaas Zondervan]

Je kunt hem alleen bedienen door spanning te zetten op de stuuringang. En die spanning komt dan uit een functieuitgang van de decoder.

[zuylen]

Zoals van een wisseldecoder? Of zeg ik nou iets doms? Ik ken alleen de functiedecoders voor locs.

 Zou je voor mij een schemaatje kunnen maken Klaas? Daar zou ik erg blij om zijn.

[Klaas Zondervan]

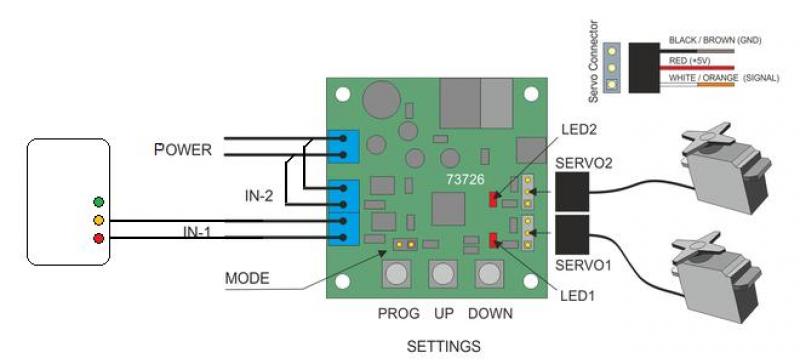

Schema:



Toelichting: de handleiding die bij het ding geleverd wordt is inderdaad niet erg duidelijk. Maar als ik het goed begrijp stuur je de servo door spanning op de ingangsklemmen te zetten. En dan veronderstel ik: spanning er op: servo loopt om, spanning er af: servo loopt terug naar de uitgangspositie.

Je kunt dit testen door de ingang domweg parallel met de voeding te zetten. Ik heb dat getekend bij IN2.  Draadje los, draadje vast, en kijken wat er gebeurt.
Als het inderdaad werkt zoals ik veronderstel, dan kun je de volgende stap nemen, aansluiten aan een (wissel)decoder. Dat heb ik getekend bij IN1.
Je moet de decoder dan wel zo programmeren dat de uitgang een constante spanning afgeeft, en geen puls.

[zuylen]

Bedankt Klaas. Ik zal het binnenkort gaan testen! Dan hoor je het of het gelukt is. En dat programmeren van het decoderadres gaat zoals als het bij een Digirails wisseldecoder gaat?
Andre

[Klaas Zondervan]

Voor het programmeren van de wisseldecoder moet je in de handleiding van de betreffende decoder kijken.
Let wel: de decoder moet je toevoegen, in de Servosturing die je hebt gekocht zit geen decoder ingebouwd.

[zuylen]

Oh ja, dat was ik even vergeten! Is mij al eens gezegd overigens, herinner ik mij. Misschien moet ik het voortaan maar gewoon op Digirails houden. Veel gemakkelijker. Maar ik wou eens iets anders proberen. In ieder geval alvast bedankt voor het meedenken met mijn probleem.
