Nieuwbouw modelbaan Oberstein.

[smits66]

Na een uitgebreide visualisatie ben ik tot de conclusie gekomen dat dit baan plan niet het juiste baanplan is.

Op de eerste plaats klopt het thema niet zoals ik al eerder geschreven hebt is het thema voor de modelbaan "nebenbahn".
Het was de bedoeling dat er korte treinen zouden gaan rijden door het landschap op de modelspoorbaan, nu rijden de treinen ongeveer 60% niet zichtbaar

Ook is het ontwerp van het station niet de juiste er zijn maar twee peronsporen en een bulk wissels tussen de peronnen.

Ook het dorp op de berg, en in het dal, is de visualisatie niet goed de beide dorpen zijn van alle kanten zichtbaar
er is geen optische scheiding tussen de dorpen waardoor het niet nodig is om een spoorbaan aan te leggen tussen de dorpjes.
Er kan dan, net zo goed een bus/vracht verbinding over de weg gemaakt tussen de dorpjes.

Het idee : Visualisatie

Er zijn twee dorpjes, tussen de dorpjes ligt een bergrug (optische is de afstand dan al veel groter en klopt de visualisatie), er is goederen en passagiersvervoer nodig tussen de dorpjes

Er is een spoor verbinding tussen de dorpjes, het begint met passagiersvervoer
Door uitwisseling van gedachten tussen de mensen uit de dorpjes, kan er handel tussen de dorpjes ontstaan waardoor er een goederen stroom ontstaat (post)

Een goederenstroom kan ook ontstaan door bijvoorbeeld een boerderij ,steengroeve, productiebos.

De boerderij levert:  vee,melk,kaas enz waardoor er een reden is voor een locale goederenstroom tussen de dorpjes.

Om een uitgebreide interlokale goederenstroom te laten ontstaan kan er een steengroeve komen.

Een steengroeve levert: rotsblokken ,kiezels, grind enz. waardoor er een reden is voor lange afstand goederen vervoer, er kunnen langere goederen treinen gaan rijden.

Om de variatie in het goederenvervoer, zowel op lokaal, interlokaal  te krijgen kun je ook een productiebos maken.

Een productiebos levert : hout ,voor de houtzagerij in een van de twee dorpjes, die weer planken en balken hout aan een meubelfabriek levert die in het andere dorpje staat.

Als er een restaurant word geopend in een van de dorpjes zal er behoefte zijn aan eten en drinken, voor een gedeelte kan dat lokaal opgevangen worden er is immers een boerderij, maar een ander gedeelte van de goederen voor het restaurant ,winkel ,denk aan bier, wijn , fruit ,levensmiddelen er zal dan ergens een goederen/koel loods moeten komen, waardoor er nog meer variatie in het goederen vervoer komt.

Op locaal spoor kan dan ook weer een variatie in het goederenvervoer ontstaan tussen de dorpjes.

Om de sfeer compleet te maken zal er nog een toeristenstroom op gang moeten komen, waardoor er nu ook regionale en interlocale passagiersvervoer gerealiseerd kan worden en er langere passagiers treinen te kunnen laten rijden.

De totale visualisatie is nu compleet.

Het bovenstaande stukje is een gedachtekronkel, dat is hoe ik de baan in mijn gedachten hebt gemaakt,
dat wil niet zeggen dat de uitvoering gelijk is aan mijn gedachtekronkel.

Al met al ga ik maar weer werken aan Oberstein V3, het weekend komt er weer aan en dan heb ik weer meer tijd voor het ontwerpen van "Oberstein V3"

Paul

[smits66]

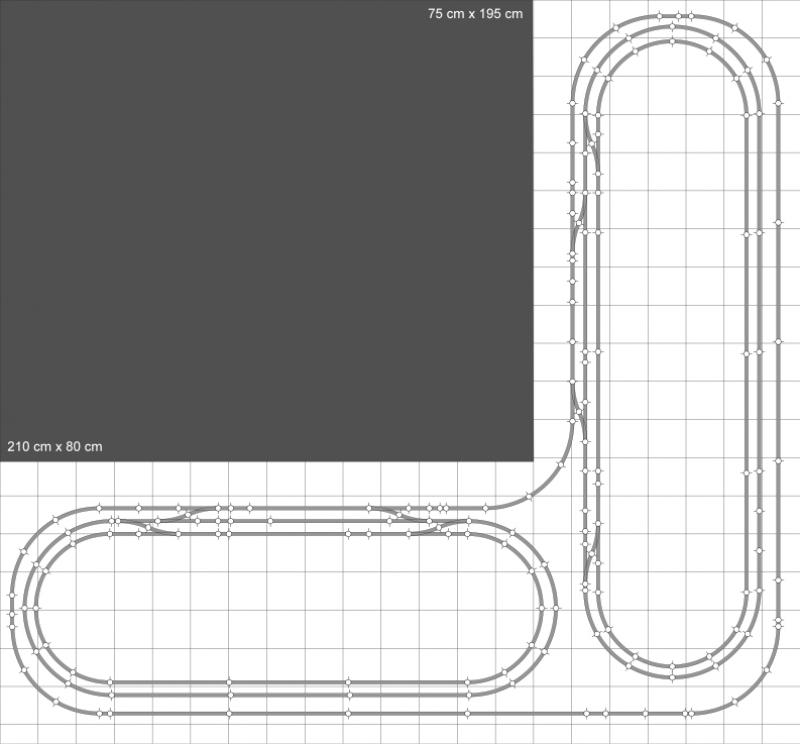

Ik heb vandaag een nieuw baanplan gemaakt, het is een eerste gedachten spinsel,er zal nog wel het een en het ander aan veranderd worden.

Ik ben nog aan het bedenken wat voor landschap ik ga maken, wat wel zeker is dat er een bergrug tussen de dorpjes komt  ook wil ik in beide dorpjes een goederen loods,  een boerderij lijkt mij ook wel wat.

Ik ben er verder nog niet uit. Er zijn meerdere mogelijkheden.

Nieuwe Baanplan :



Paul

[Bjor]

Paul,

Jouw baanplan van 14/11 is misschien wel te realiseren als je het situeert in de Dolomieten. Dat berggebied in het noordoosten van Zuid-Tirol in Italië staat bekend om zijn vaak loodrecht oprijzende, smalle rotswanden. (Zoek maar eens met Google op 'Dolomieten'.) Zo te zien is daarvoor tussen beide dorpjes nog wel plaats, zeker als je het stijgende spoor links deels door tunnels in die rotswand laat lopen.

Waarschijnlijk reden er vroeger in de Dolomieten geen T3's, maar ach, een klein beetje mag je de geschiedenis wel 'ombuigen'. Toch?

Groet,

Ben

[T.Spat]

En gelukkig is er ook o.a. van Roco wel het nodige aan Oostenrijks
en Italiaanse modellen te vinden

En steile wanden zijn vaak aan te treffen in gebieden met kalksteen,
is er gelijk een mooie reden voor een steengroeve...

Mvg,

Tis

[sander1985]

Ik vind aan dat laatste plan toch weinig dorps met bijna overal 3 sporen naast elkaar.

Sander

[smits66]

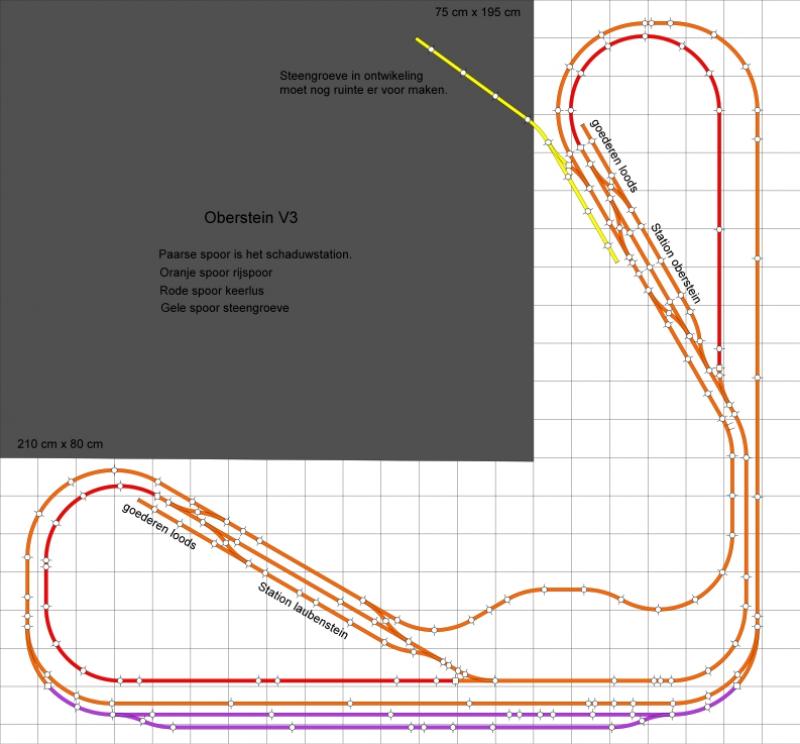

Ik heb vandaag een nieuw baanplan gemaakt, het vorige vond ik niet zo geslaagd.

Het nieuwe baanplan heeft meer rij mogelijkheden, er zitten wel twee keerlussen in, vind ik verder geen probleem.

In het nieuwe baanplan heb ik ook meer ruimte voor het landschap.

Het idee is nog steeds twee dorpjes gescheiden door een bergrug een boerderij en een steengroeve, in het baanplan is daar volgens mij voldoende ruimte voor zonder dat het te vol word, ook de hoeveelheid sporen is beperkt.

Ik zoek nu alleen nog een mogelijkheid om een bergspoortje te maken, ook daar kom ik wel uit.

Wat het landschap betreft lijkt mij de Dolomieten wel wat, ik heb er foto's van gezien.

Dat het niet klopt met mijn locjes maakt mij niet uit ,deze spoorbaan is een fictieve spoorweg ergens in Europa.


Het nieuwe baanplan:



Paul

[harrylak]

hai Paul
ff berichtje uit groningen over het selectrix systeem
kan niet anders zeggen dat het voor mij altijd goed heeft gewerkt en dat nog steeds doet
en dat al ruim 15 jaar wel heb ik het systeem uitgebreid met Rautenhaus omdat sommige delen voor het trix systeem niet leverbaar zijn en of waren er staat nog een stukje van mijn baan op dit forum
bouw van mijn nieuwe baan in N onder de naam harry lak
op mijn baan rijden en of staan te wachten een 30 treinstellen te wachten tot ze dus mogen rijden
alles wordt aan gestuurd door koploper 7.4
Heb ook nog wel onderdelen voor het systeem die ik niet meer gebruik en dat zijn 2 funtiedecoders voor wissel en seinen interface van trix en ook nog een loc control.
Handboek heb ik ook nog die op een cd staat.
En wat een ander ook zegt het systeem werkt goed en storing vrij.
vriendelijke groet uit groningen

[smits66]

Ik ben al een tijdje niet actief geweest op het forum, maar ik hoop er nu weer wat meer tijd voor heb.

Na bestudering van het vorige baan plan voldoet het baanplan niet aan mijn eisen (ben ik echt zo veeleisend   )

Ik ben maar weer een nieuw ontwerp aan het maken gegaan.

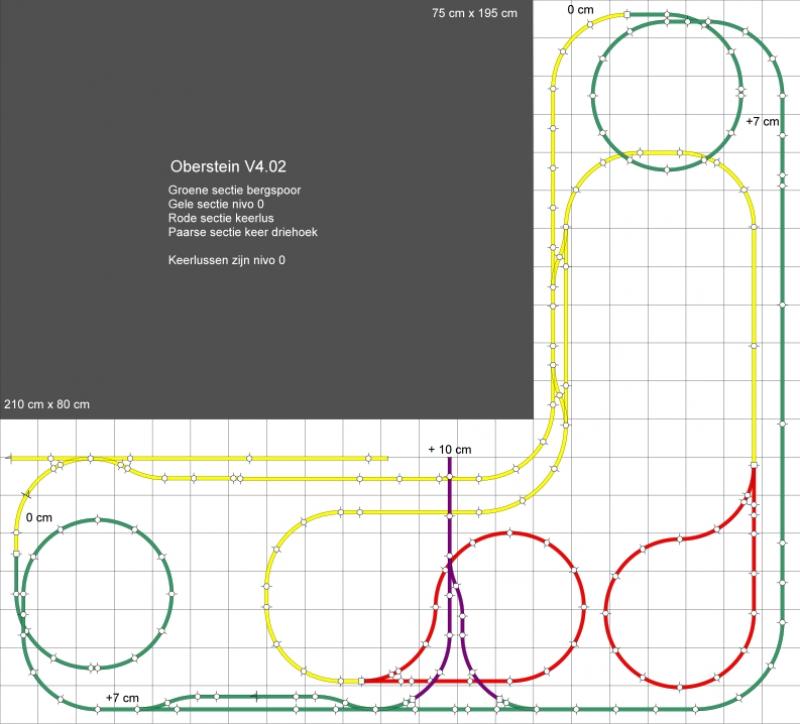

Het resultaat is Oberstein V4.02

Er zitten in het ontwerp twee keerlussen en twee kleine klimspiralen om hoogte te winnen, ongeveer 7 cm en een keer driehoek.
Het idee om er een combibaan analoog en digitaal van te maken is erg moeilijk gebleken en heb ook besloten om er een blokgestuurde analoge baan van te maken, ik heb meer analoge locomotieven dan digitale (twee stuks).

In het nieuwe ontwerp zitten niet veel wissels, twee kleine stationnetjes een in het dal en een op de berg, een gedeelte van de rails is niet zichtbaar, de twee keerlussen zullen gedeeltelijk zichtbaar worden.
Ook wil ik niet te veel rails gebruiken om zo het landschap ruim te kunnen bouwen.

De steengroeve laat ik even vervallen omdat het wat lastig is om op de huidige treintafel in te plannen en om het sporenplan overzichtelijk te houden.
Ik probeer er in het nieuwe ontwerp wel rekening te houden.

De rails aan de linker kant is een die aan de rand van het blad is voor een fiedleyard die ik nog moet maken.

De digitale baan word gebouwd als modules 2x 120 cm x 40 cm en 2x 80 cm x 40 cm.
Over de modulebaan ga ik binnenkort een topic beginnen.

Ik hoop op een aantal reacties waarmee ik mijn baanplan nog verder mee kan aanpassen naar mijn idee.

Het Baanplan:




Mvg Paul Smits

[haes]

Weinig rangeer mogelijkheden, geen station? alleen maar een pendelbaan tussen de twee keerlussen?Als je dit gaat digitaliseren is denk ik snel de "leuk" er van af.Rij end-to-end tussen twee stations en verberg de lengte van het spoor in een berg voor een grotere rijlengte.
gr Hans

[smits66]

Hoi Hans

Ik denk dat je het topic niet goed heb gelezen.

In dit ontwerp zitten twee kleine stationnetjes een in het dal en een op de berg en deze baan is analoog en niet digitaal.

Rangeren vind ik niet het belangrijkste op deze baan er zijn evt wat rangeer mogelijkheden.

In eerste plaats rij ik met korte passagierstreinen.

Mvg Paul Smits

[smits66]

Hoi forumleden

Ik ben gestopt met de topic nieuwbouw modelspoorbaan "Oberstein", ik kon geen goed baan ontwerp vinden.

Ik ben een nieuwe topic begonnen over modulebaan "Oberstein"

http://forum.beneluxspoor.net/index.php/topic,43198.0.html

mvg Paul Smits
