Wissel aansluiten op een keerlusmodule

[gvandersel]

Oke, hierbij.

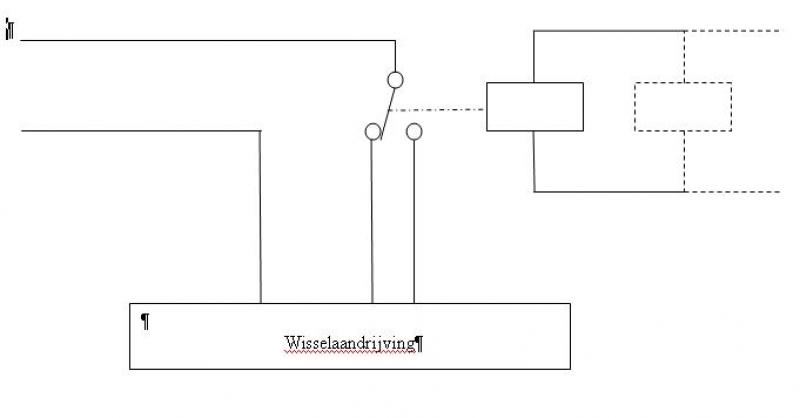

Het gestippelde relais is het relais op de extreme keerlusprint of de ultieme keerlusprint van RoSoft.

Het getekende relais is een extra relais met 1 wisselcontact. Sluit hiermee zoals getekent het wissel aan.
Let hierbij op dat het wissel een eindafschakeling heeft.

Groeten,

Gerard van der Sel.

[Klaas Zondervan]

Gerard, dit is toch niet de echte oplossing.
Bij de Ultieme Keerlusprint zijn de detectie-uitgangen geen relais, maar optocouplers.
Daar kan je niet zomaar een relais parallel aan zetten, maar je kan met de opto wel een relais aansturen. Gezien de beperkte uitgangsstroom van de opto's zal dat niet rechtstreeks gaan, daar zal dan weer een transistor als versterker tussen moeten.
Al met al is het iets lastiger dan ik in eerste instantie dacht. Ik ga eens op een oplossing broeden, maar dat zal niet direct zijn, want ik ben op het moment met iets anders bezig waar een deadline op zit.

[gvandersel]

Klaas,

Ik zet het relais parallel aan het bestaande relais. De transistoren (BC547's) kunnen rond de 100mA schakelen. De relais zijn 12V en die verbruiken rond de 15 mA. Dus 4 relais (ultime keerlus) of 2 relais (eXtreme keerlus) kan de transistor schakelen.
De uitgangen van de schakeling worden voor deze oplossing niet gebruikt.
Er zijn nog wat leuke aanvullingen mogelijk, want nu bepaald de laatste trein in welke richting je door de keerlus gaat

Groeten,

Gerard van der Sel.

[Klaas Zondervan]

Okee, maar de bestaande relais zijn bistabiel. Drie stuks die parallel aangestuurd worden. Daar zou je dan een vierde bij kunnen zetten.
Maar....dat levert een groot probleem op. Die relais kunnen geschakeld worden terwijl de trein de keerlus in rijdt. Het wissel zou dan meegeschakeld worden terwijl de staart van de trein nog op het wissel rijdt.

[gvandersel]

Klaas,

Ik meen me te herinneren dat ze monostabiel waren. Er staat bij RoSoft geen schema (meer), dus ik kan het niet controleren.
Mocht het zo zijn, dan relais vervangen door een bi-stabiel relais.
Als je de volgorde van de schakeling volgt, dan zul je zien dat de eerste contacten die je tegenkomt de wissel leggen in de stand die het wissel al staat. Dus omleggen van het wissel gebeurt pas als de treinvolledig in de keerlus staat.

Groet,

Gerard van der Sel.

[Klaas Zondervan]

Het schema staat wel bij Funky
En je hebt inderdaad gelijk. Ik zag weer eens een beer die er niet is. Bij het binnenrijden staat de lus al in de polariteit die bij de wisselstand past.
Het gevolg van e.e.a. is dan wel dat de treinen afwisselend linksom en rechtsom door de lus rijden.

[Gerwin]

Houden jullie er wel rekening mee dat tegenwoordig de xTreme Keerlus wordt geleverd met slechts één relais. Deze is qua opbouw anders als de Ultieme Keerlus/Funky Keerlus.

[Klaas Zondervan]

Gerwin, daar zou ik wel rekening mee willen houden. Maar ik ken het schema van de eXtreme keerlus niet.
Hoewel ik ervan uitga dat dat ene relais hetzelfde doet als de drie in de Ultieme keerlus.

[bas10]

Ik heb ondertussen een bericht(met schema) van wim gehad met een antwoord , zal hem morgen even vragen of ik dit antwoord hier op het forum mag zetten.
Groeten,
Bas

[gvandersel]

@Klaas,

Ook ken ken het exacte schema van de eXtreme keerlus niet. Maar als je de contacten van de relais en de detektoren verwisseld van plaats in het schema, zul je zien dat ze alle drie parallel staan. Vervangen door 1 set contacten is dan logisch. Deze "ontwerpfout" is in de schakeling van funky ontstaan, doordat in eerste instantie andere detektoren zijn gebruikt. In een later stadium is geswitched naar detektoren van jouw website. Later zijn een aantal mensen daar achter gekomen.

@Bas10,
Ben benieuwd naar de oplossing van de meester.

Groeten,

Gerard van der Sel.

[bas10]

De meester had dit liever niet!!!

[Private SNAFU]

Triest...

[Ronaldk]

Dat is geen verrassing.... Maar goed: Bas jij bent in ieder geval geholpen... Ik hoop dat het werkt.... En dat Wim het via zijn eigen website(s) wel openbaar wil maken.

Groeten Ronald.

[gvandersel]

bas10,

Kun je aangeven of een van de gesuggereerde oplossingen in de buurt ligt van wat Wim Ros voorstelt?

Groet,

Gerard van der Sel.
