We zijn weer een maand verder.
Ik heb de draaistellen geheel opnieuw ontworpen.
Het oude ontwerp bestond uit allemaal los getekende objecten die zijn samengevoegd door plakken en knippen en zo ontstond een gemodelleerd object.
Dat is niet handig als je iets wil veranderen, dan moet je meerdere objecten aanpassen en weer opnieuw knippen en plakken.
Daarom is het nu 1 object per onderdeel, dit object is geheel in model gemodelleerd.
Doe je een maat aanpassen dan pas de rest zich aan aan deze verandering.
Als eerste heb ik twee zijkanten en een middenstuk van het draaistel getekend, en deze als proefprint uitgevoerd om te kijken of de passing van deze onderdelen goed zijn.





Zo zitten de zijkanten niet meer gelijmd naar vast met M2 schroeven, zo kunnen nu de wielassen uitgenomen worden voor onderhoud en zijn makkelijk te monteren.
Ben uitgegaan van Lenz spoor nul wielassen voor nu heb ik 3d geprinte wielassen gebruikt voor lagering gebruik in nu messing bussen.

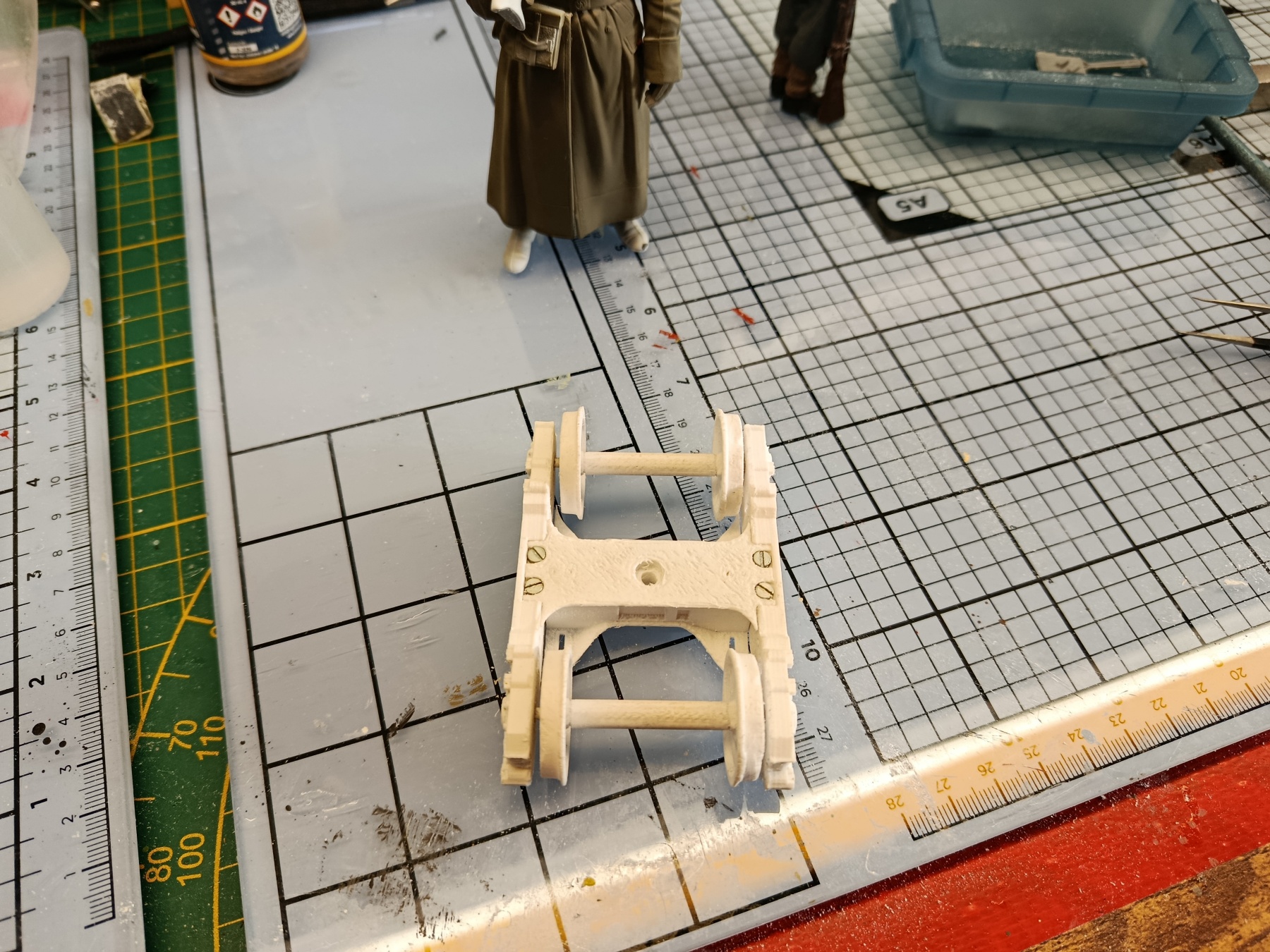

Het ontwerp ziet er nu zo uit.













Ik heb inmiddels alle onderdelen van de draaistellen 3D geprint, en gaan deze samen bouwen en ik kleur spuiten.
Ik zal de volgende keer het resultaat daarvan laten zien.
De volgende stap is het uitwerken en tekenen van het onderstel.
Het onderstel zal geschikt zijn voor de NS 2530 maar ook voor de NS 2401 t/m 2529.

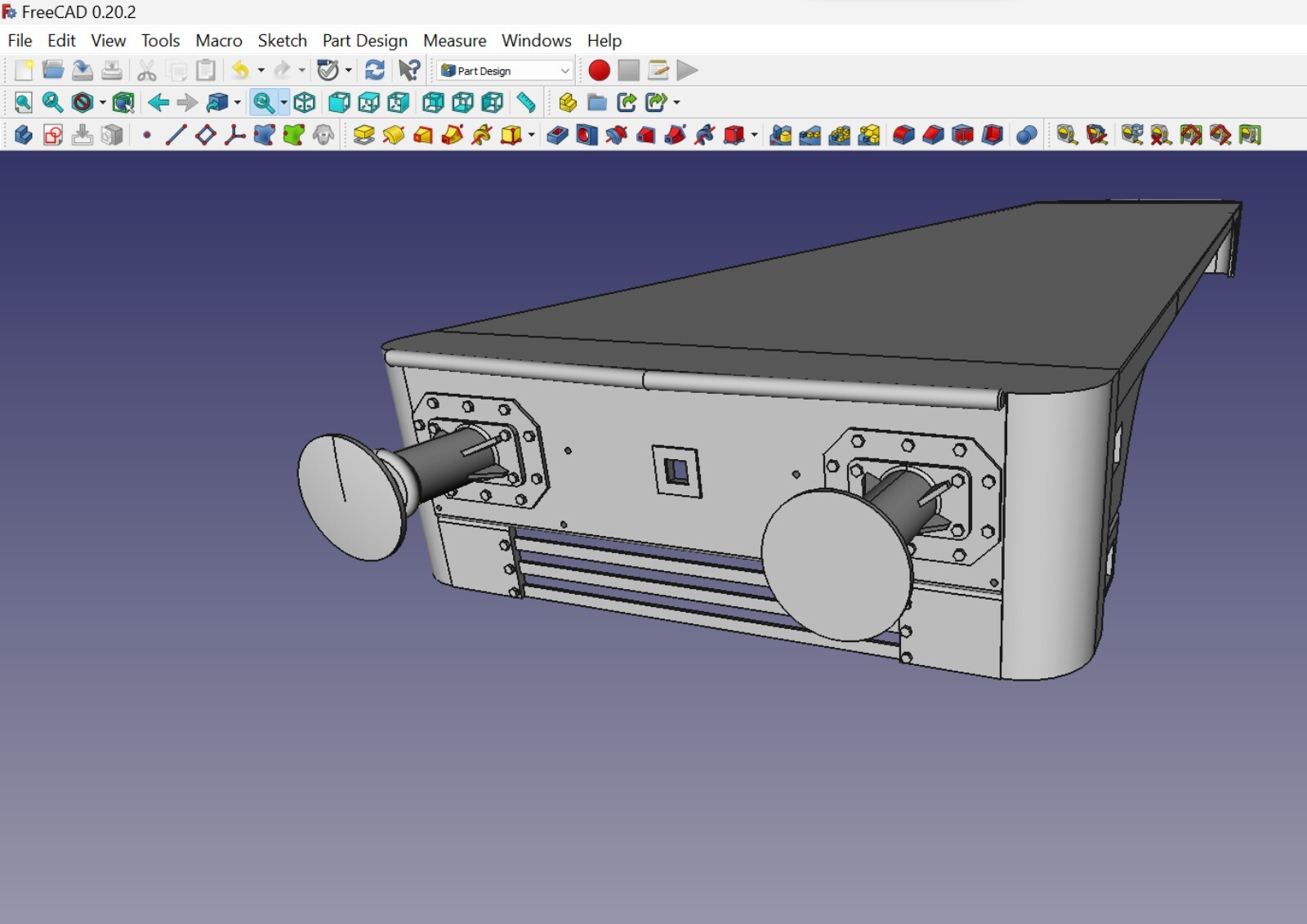

Heb al een begin gemaakt, dat ziet er al zo uit.



Het begin van de NS 2530 is nu gemaakt.
Binnenkort weer meer.

Groet Ronald.

[NS264]

Hoi,

Top wat je tekent en maakt.

Gr, Koen.

[DH1-3104]

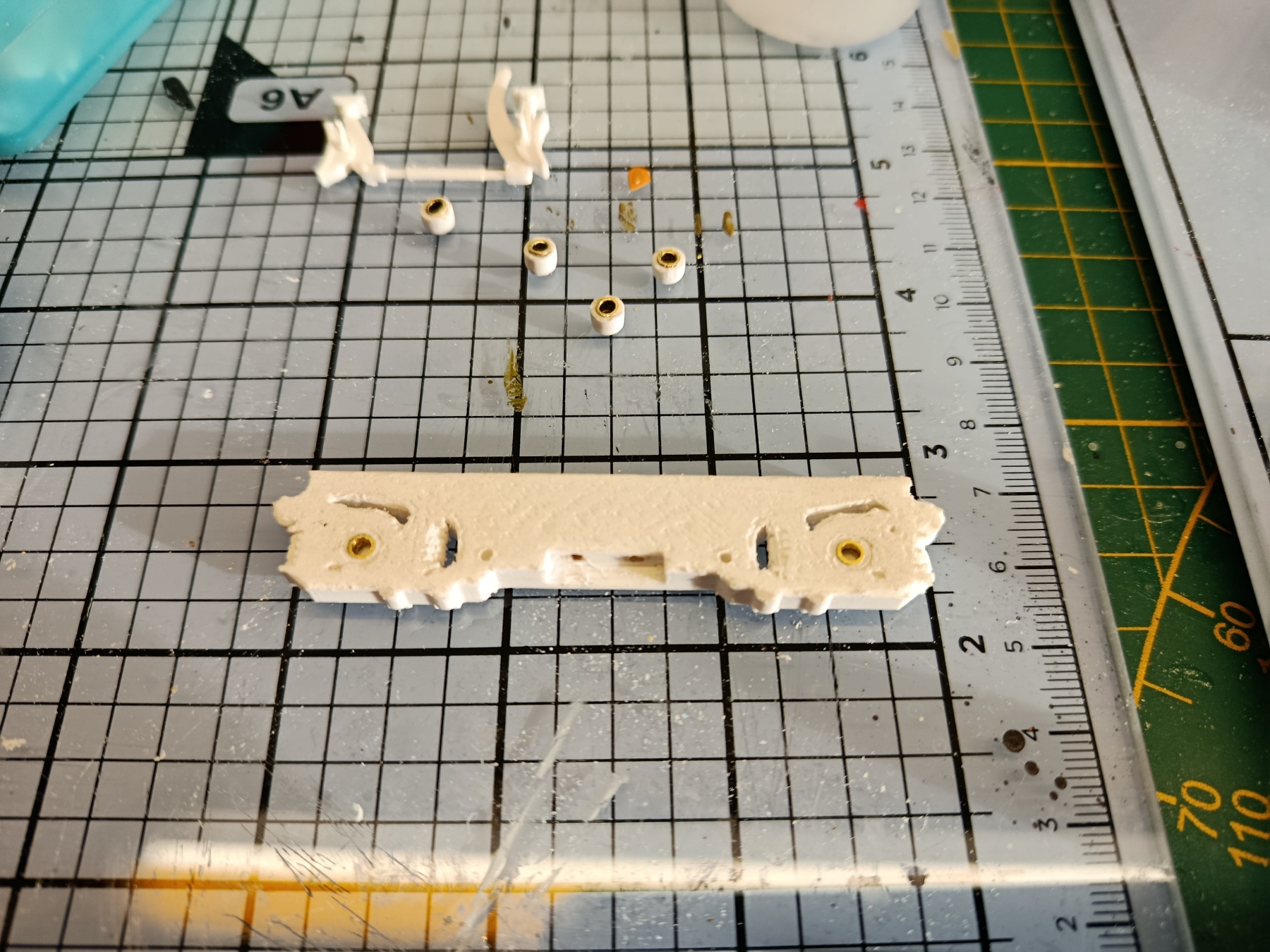

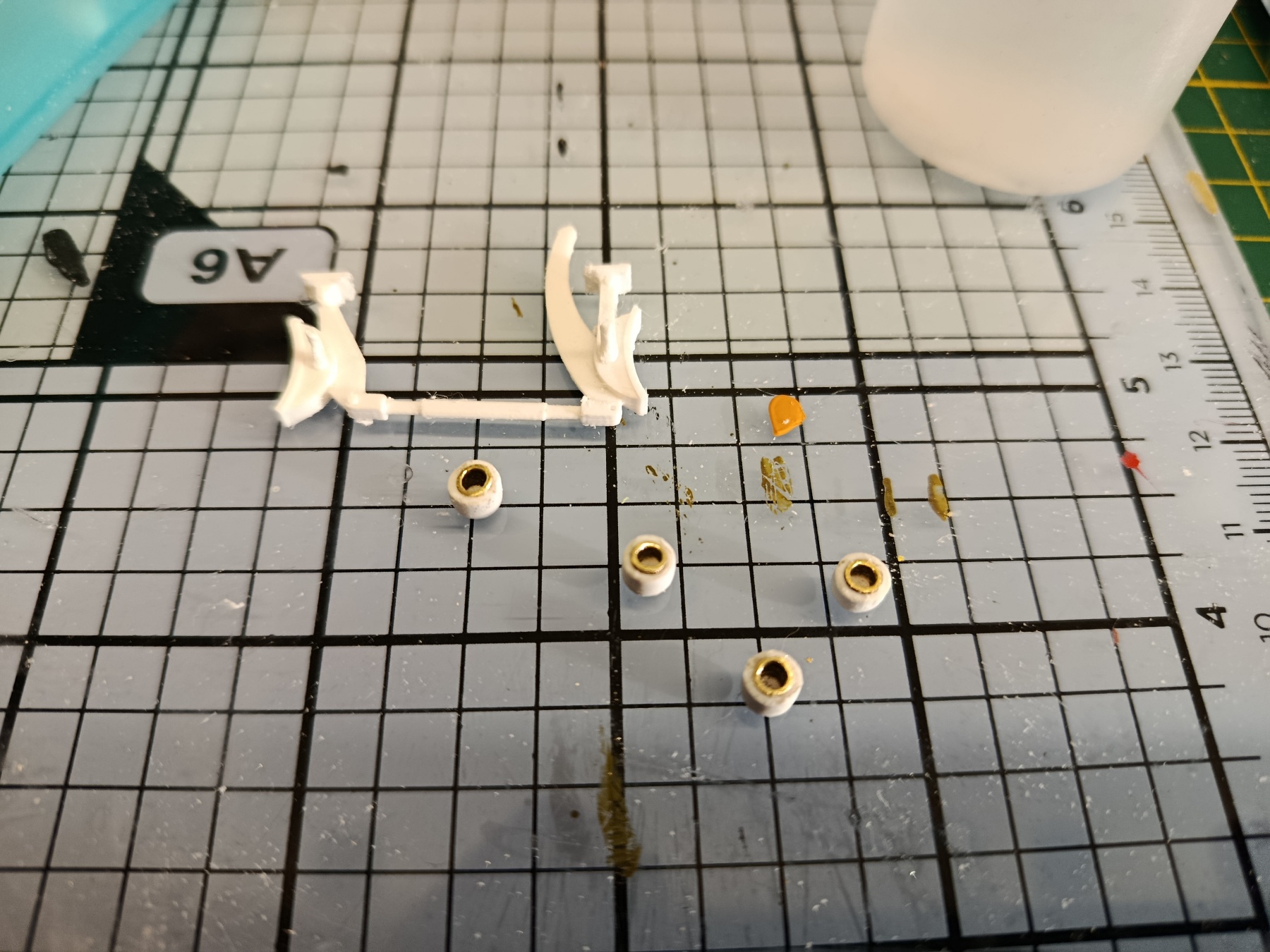

Als eerste laat ik de door mij gemaakte bussen zien waarin de wielassen kunnen draaien.
Ook valt op de foto te zien dat de remblokken per zijde uit 1 samengesteld deel bestaan.
Deze hebben twee pennen welke in gaten vallen aan de binnenkant van de draaistel zijkant, hierdoor zitten de remblokken gelijk op de goede plaats en kunnen ze vastgelijmd worden aan het middendeel van het draaistel.





Het draaistel wordt vastgezet met 4 M2 schroeven.
De draaistel zijkanten zouden ook gebruikt kunnen worden bij een gemotoriseerd model met een aangepast middendeel, voor nu bouw ik een statisch model en kan ik volstaan met het nu gemaakte middendeel.

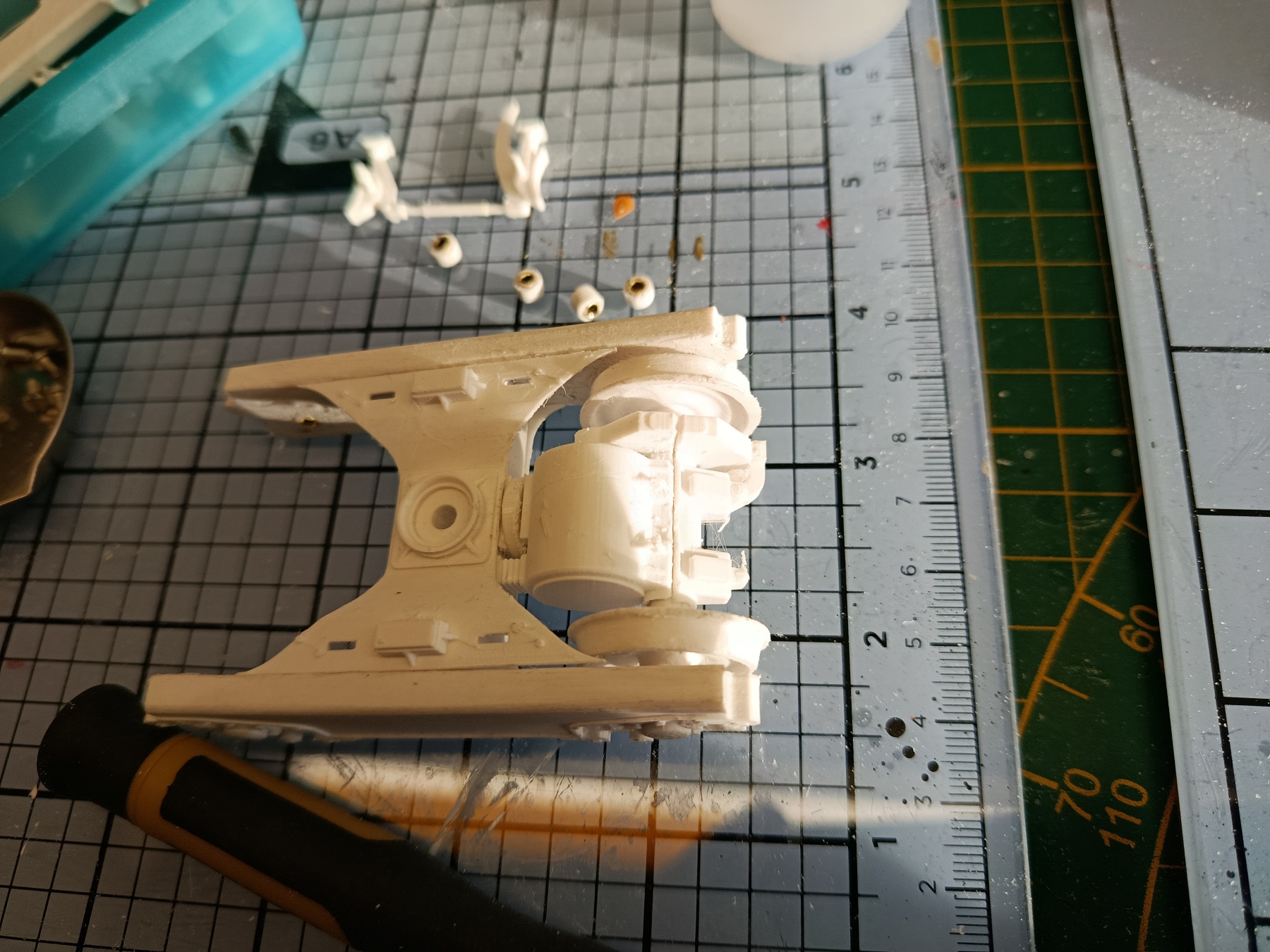

Voor het plaatsen van de tractiemotoren zijn pas vlakken gemaakt, zo kan de motor zonder passen en meten op zijn plek worden gelijmd.
Alleen het lagerhuis van de motor moet voorzichtig worden vastgelijmd, anders draaien de assen niet meer.



Het onderstel bestaat uit twee H profielen dienen als hoofdliggers en twee U -balken als buiten liggers,
Aan de beide uiteinden zijn de 8 mm dikke frontplaten gelast. waarop 40mm dikke bufferplaten zijn vastgeklonken, dit geldt alleen voor de NS 2401/m 2529.
Zo steekt de bovenplaat bij de NS 2401/m 2529 over de bufferplaat heen, bij de NS 2530 loopt die gelijk met de 8 mm dikke frontplaten.

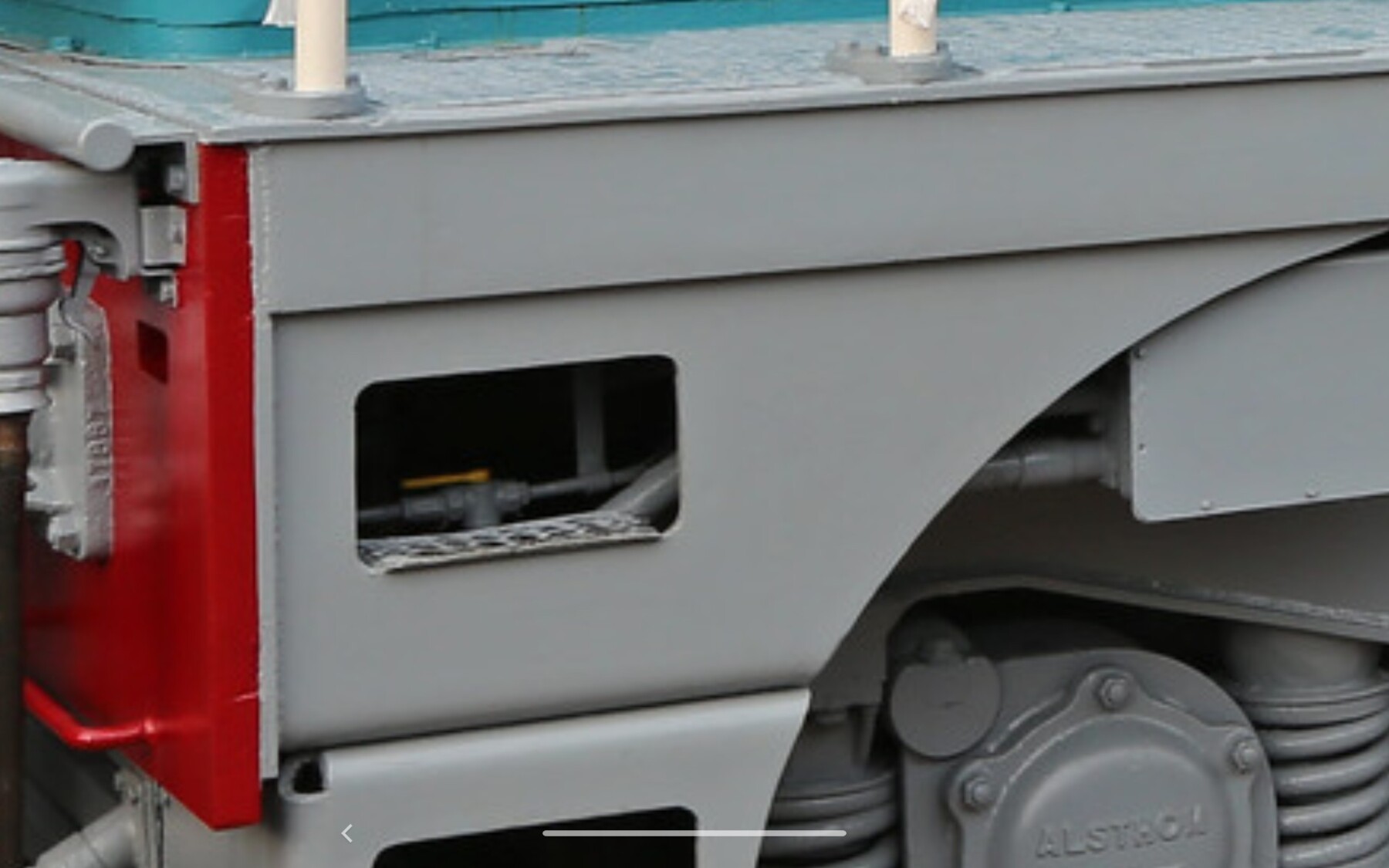

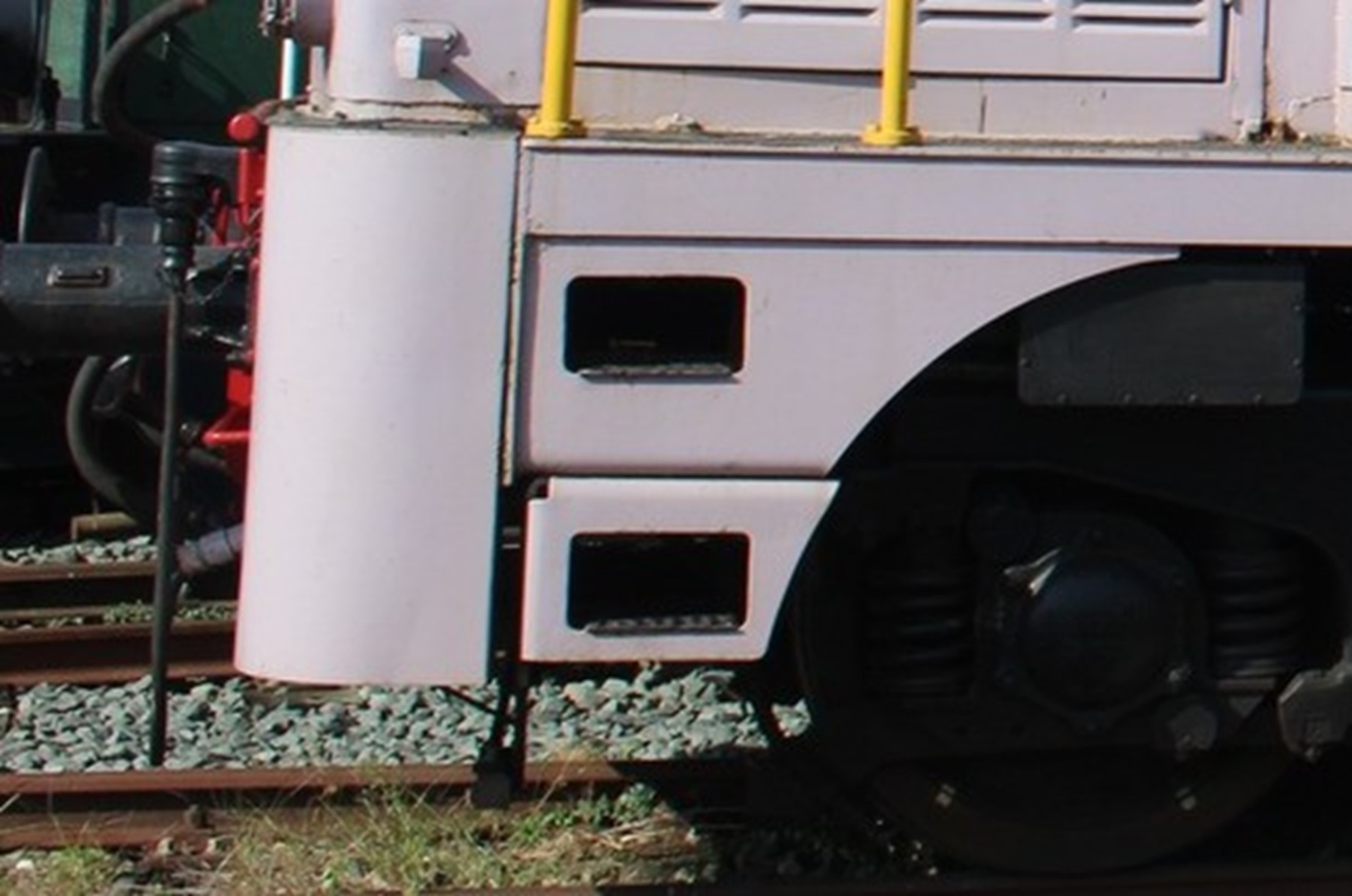

De foto’s laten het verschil zien.





Ik ga dus een onderstel ontwerpen met een losse bufferplaat.
1 versie voor de NS 2401 t/m 2529  en een versie voor NS 2530.
De versie voor de 2530 heb ik al eens getekend, deze ga ik verbeteren en aanpassen.



Binnenkort weer meer.
Groet Ronald.
