Auteur Topic: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch  (gelezen 11054 keer)

RobVille

  • Offline Offline
  • Berichten: 232
  • My Dark Side
    • Modelbanen - Rob
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #30 Gepost op: 12 April 2025, 11:50:11 »
Bert, helemaal akkoord dat als alles aangesloten is zoals het hoort en de lichtsluis het gedrag heeft zoals de ontwerper het bedoelt heeft het ook,zou moeten werken. Dit draadje had dan zelfs helemaal niet bestaan. Nu mogen de schakelaars wel een omweg lijken of zijn voor de ervaringsdeskundige, het brengt ook een basisprincipe aan voor het foutzoeken namelijk probeer een fout te isoleren door dingen uit te sluiten. In dit geval lijkt me dat een meerwaarde en een leermoment voor de vraagsteller.

Tikje op de vingers, een kleine correctie  ;D

Rob
I need to embrace imperfection, anomalies exist everywhere .....
and
asking me if that's black or dark green is not done!

Cornfield Junction / Boulder Crossing
Bypass Junction
de "Gelderse" vallei
Palisade Canyon
  ...

Hansv01

  • Offline Offline
  • Berichten: 12
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #31 Gepost op: 13 April 2025, 10:41:32 »
Jammer dat jullie nu ineens zo negatief reageren. Ik ben een complete leek op dit gebied. Ik ben van de analoge stempel en ik vond dit een mooi project om mijn digitale kennis een klein beetje bij te spijkeren.

Ik heb de drukknoppen op de D poort aangesloten en hoera het werkt. Fijn dat jullie me toch willen helpen ondanks mijn onbeholpenheid.
Maar nu is de volgende vraag natuurlijk. Waar moet ik nu de twee lichtsluizen op aansluiten, zodat de servo door de eerste lichtsluis 'dicht' gaat en door de andere weer 'open'
« Laatst bewerkt op: 13 April 2025, 10:44:31 door Hansv01 »

Remunj

  • Offline Offline
  • Berichten: 8087
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #32 Gepost op: 13 April 2025, 10:48:03 »
Lees de antwoorden van Bert en Karst nog eens terug. Het antwoord heb je inmiddels al een paar keer gekregen.
Groep D dus. Zie ook blz 13 van de handleiding
Gr.
Eric

Eric B

  • Offline Offline
  • Berichten: 7705
  • NS tijdperk II(c)/III
    • Obdam in h0
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #33 Gepost op: 13 April 2025, 11:10:52 »
En op die eerste zin van jouw laatste post was mijn opmerking over de 'kruipen-lopen-rennen curve dus gebaseerd Hans ...


Fotodijkje en fotodiorama
Obdam
Als alles meeloopt hebben we morgen een optocht.

Hansv01

  • Offline Offline
  • Berichten: 12
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #34 Gepost op: 16 April 2025, 16:08:28 »
Beste helpers. Het is mij gelukt om de lichtsluizen aan te sluiten en werkend te krijgen. Het enige waar ik nu nog mee zit is waar ik de leds van de AHOB aan moet sluiten en of er nog een weerstand tussen moet. Ik moet eerlijk bekennen dat ik de handleiding niet voor 200% gelezen heb. Maar als iemand mij hier nog een tip voor kan geven zou ik dat heel fijn vinden.
Vooralsnog bedankt voor al jullie geduld met mij en mijn slechte leeswerk.
« Laatst bewerkt op: 16 April 2025, 16:17:26 door Hansv01 »

Bert_Apd

  • Offline Offline
  • Berichten: 1903
  • N-Spoor DB Epoche III
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #35 Gepost op: 16 April 2025, 17:51:51 »
Hans,

Het enige waar ik nu nog mee zit is waar ik de leds van de AHOB aan moet sluiten en of er nog een weerstand tussen moet.

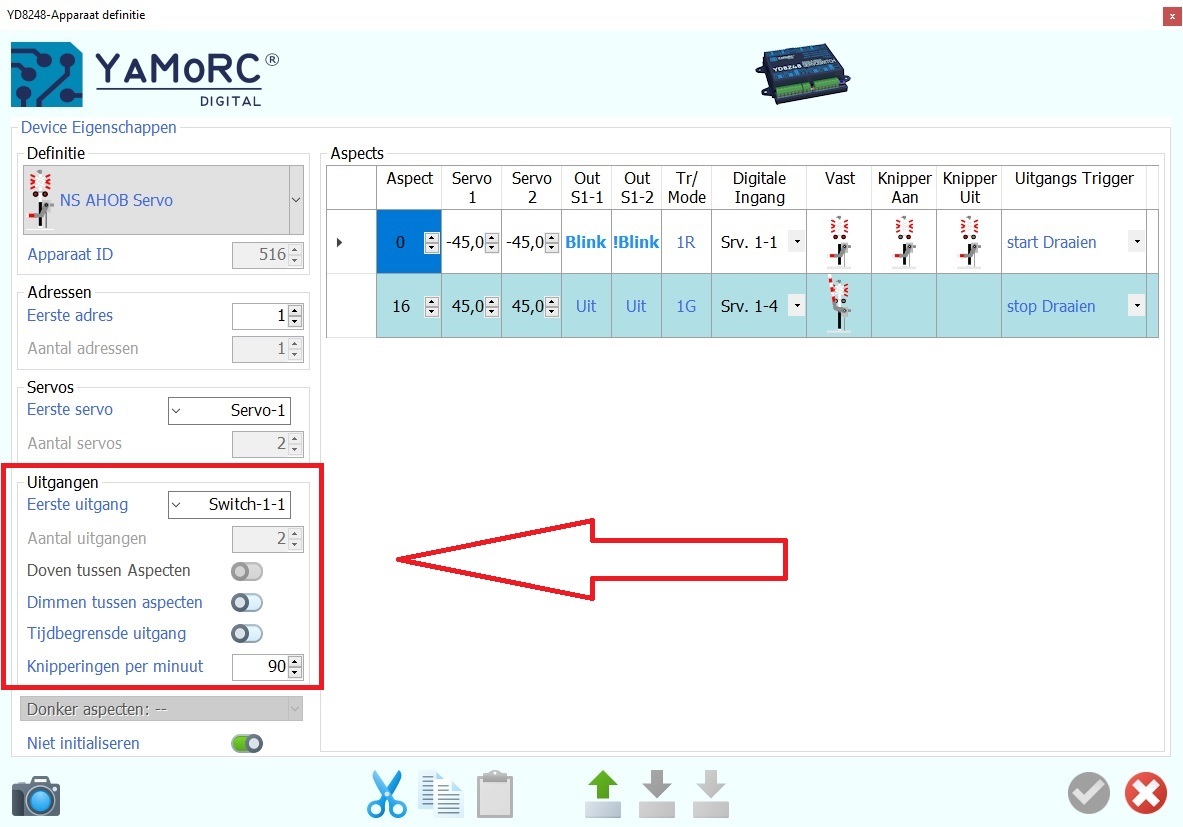

De leds moet je aansluiten op de twee uitgangen die je opgegeven hebt in onderstaande specificatie:



Als daar bij jou ook "Switch-1-1" staat dan zijn het de uitgangen 1 en 2 van Switch-1 aan de onderzijde van de YD8248.
De gemeenschappelijke plus van de leds moeten aan de "C".

En als de leds van de AHOB zelf nog geen weerstanden hebben moeten die alsnog toegevoegd worden.
Plaats anders even een plaatje van de waarschuwingslichten van de AHOB, inclusief de aansluitdraden.

Groeten,
Bert

Hansv01

  • Offline Offline
  • Berichten: 12
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #36 Gepost op: 18 April 2025, 13:17:51 »
Bert fantastisch! Super bedankt voor je zeer duidelijke uitleg! Het is allemaal gelukt. Zeer bedankt allemaal voor jullie geduld en oprechte eerlijkheid.
« Laatst bewerkt op: 18 April 2025, 13:21:24 door Hansv01 »

Bert_Apd

  • Offline Offline
  • Berichten: 1903
  • N-Spoor DB Epoche III
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #37 Gepost op: 18 April 2025, 17:38:30 »
Hoi Hans,

Fijn dat alles nu naar wens werkt.  (y)

Groeten,
Bert

Hansv01

  • Offline Offline
  • Berichten: 12
Re: Mini lichtsluis van modelbouwled.nl aansluiten op de YD8248 Servo Switch
« Reactie #38 Gepost op: 01 May 2025, 16:30:08 »

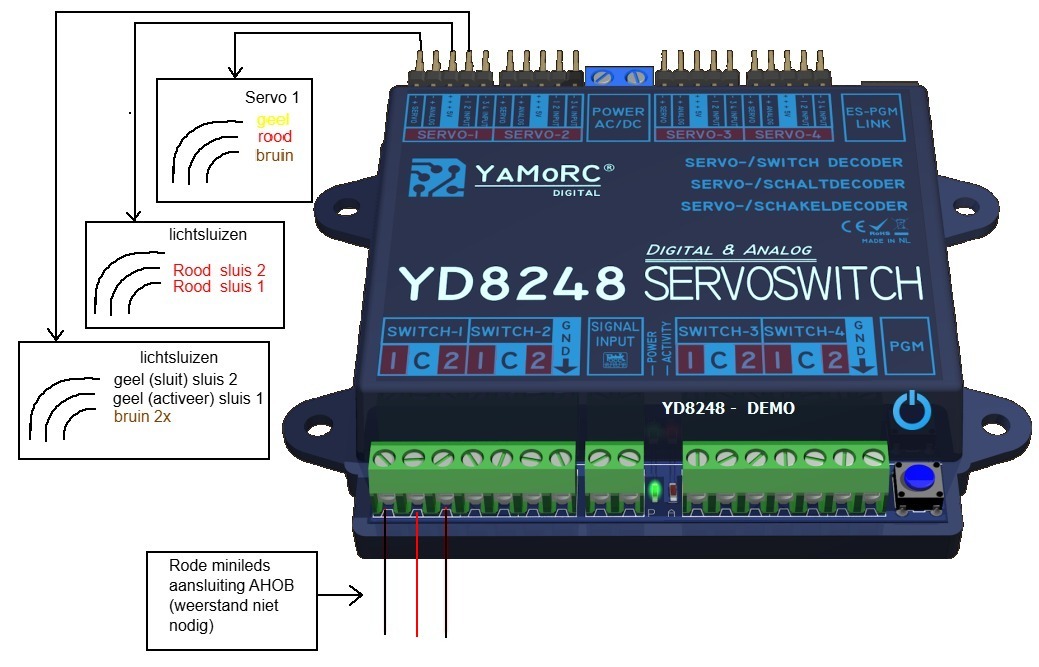

Nog even voor alle duidelijkheid, heb ik even een schemaatje getekend hoe ik het nu aangesloten heb. Voor de volgende leken op dit gebied misschien te gebruiken. Aangezien er al weerstanden aan de led lichten gesoldeerd zijn, kun je zo aansluiten.

« Laatst bewerkt op: 04 May 2025, 15:33:25 door Hansv01 »
