Auteur Topic: Relaiskasten langs de baan  (gelezen 5645 keer)

Bart spruitje

  • Offline Offline
  • Berichten: 509
    • Noordbeek op Beneluxspoor
Relaiskasten langs de baan
« Gepost op: 17 January 2016, 10:04:54 »
Hoi,

Wie heeft er tekeningen of afbeeldingen met maten van relaiskasten zoals die langs het Nederlandse spoor worden toegepast?
Gaat om relaiskasten voor seinwezen als ook energievoorziening (hoog en laag).
Ik wil ze zelf gaan bouwen voor op mijn baan maar ik kan geen afmetingen vinden.

Ja er zijn diverse fabrikanten die ze leveren maar zelfbouw is toch leuker.

Groeten Bart
NS in HO van Noordbeek naar Zuiderbroek. rijden met koploper, IB ir, 2x DE2, DE3 en een klompentrein. Tijdperk 1980-1996

Peter Kleton

  • Offline Offline
  • Berichten: 4015
Re: Relaiskasten langs de baan
« Reactie #1 Gepost op: 21 January 2016, 09:43:59 »
Hallo Bart ,
Ik zie dat nog niemand geantwoord heeft.
Mss kan ik je helpen vanuit mijn geheugen.  ;D   Ik ben Monteur SW geweest en heb dus met die kasten te maken gehad.
 Ik zou zeggen dat ze manshoog zijn, ca 1m breed en een cm of 75 diep zijn. er zitten aan de voorkant twee openslaande deuren die met een draaikruk  geopend worden.
 Helaas staan ze nooit vlakbij een plaats waar je komen mag ,dus hier zal je het voorlopig mee moeten doen. Foto's helpen dan voor de verhoudingen. Het zou kunnen zijn, dat ze ergens op een perron zouden staan ,dan ben je ook geholpen.
Sukses, Peter
NS 1924-heden.
 0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en  eloks 1100,1200,1300, Mat 24 en SSN023023 en 01 1ng075op 2 rail  met bovenleiding voor front en sluitsein.
  Met  kopstation als Zvt en Ov en stukje dubbelspoor er tussen .Lichtseinen

Klaas Zondervan

  • Offline Offline
  • Berichten: 26797
    • Pagina van klaas
Re: Relaiskasten langs de baan
« Reactie #2 Gepost op: 21 January 2016, 11:39:18 »
Ik heb ooit eens een duimstok langs zulke kasten gehouden. Even zoeken of ik die aantekeningen nog kan vinden.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Eelco Storm

  • Pauze
  • Offline Offline
  • Berichten: 11690
    • Mijn fotoarchief
Re: Relaiskasten langs de baan
« Reactie #3 Gepost op: 21 January 2016, 11:51:05 »
Even een paar berichten verwijderd. Het kopiëren van artikelen van een fabrikant is niet wat we hier willen zien.

Eelco
team forummoderatoren BNLS

ruudns

  • Offline Offline
  • Berichten: 6352
  • ***
Re: Relaiskasten langs de baan
« Reactie #4 Gepost op: 21 January 2016, 11:52:10 »
 :-\ dat geldt voor alles wat je namaakt of kopieert, daar wordt altijd wel iemand niet blij van ;).
Hopelijk vindt Brein een kopie voor eigen gebruik wel goed ;D.
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

NS264

  • Offline Offline
  • Berichten: 9014
  • Het leven op de weg.
    • Midland
Re: Relaiskasten langs de baan
« Reactie #5 Gepost op: 21 January 2016, 22:49:14 »
In het draadje Westerweel is de bouwer, Benno, ermee bezig geweest.
Werkspoor modulen weer aktief. Swalbenburg in N de pauze stand.
Flash & The Pan: waiting for a train.

VFR

  • Offline Offline
  • Berichten: 2323
  • Really old handsome bastard
Re: Relaiskasten langs de baan
« Reactie #6 Gepost op: 21 January 2016, 23:10:02 »
Dat is een goede link Koen. Rond pagina 10 komen de vele foto's. Als ik afga op de lengte van een stoeptegel van 30 cm dan is de lengte van een kast 90 cm en de breedte 65 cm. Zo op het oog geschat. Deel dat eens door 87 (H0-schaal) en je zit goed.

Trouwens; een afwijking van 8,7 cm in werkelijkheid is een afwijking van 1 mm in model, zie je niets van.
Groet, Hijlco
----------------------------------------------------
Het mag morgen ook af
Geureon sanai

De Wadlander

Klaas Zondervan

  • Offline Offline
  • Berichten: 26797
    • Pagina van klaas
Re: Relaiskasten langs de baan
« Reactie #7 Gepost op: 22 January 2016, 11:49:42 »
De aantekeningen waar ik het eerder over had kon ik natuurlijk nergens meer terugvinden. :(
Maar aangezien het gisteren mooi weer was ben ik op de fiets gestapt en heb het hele verhaal overgedaan.

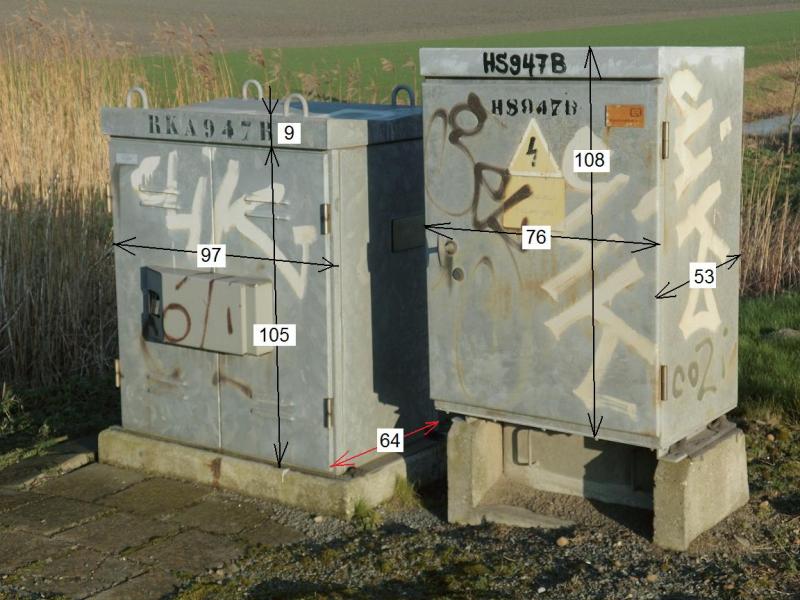

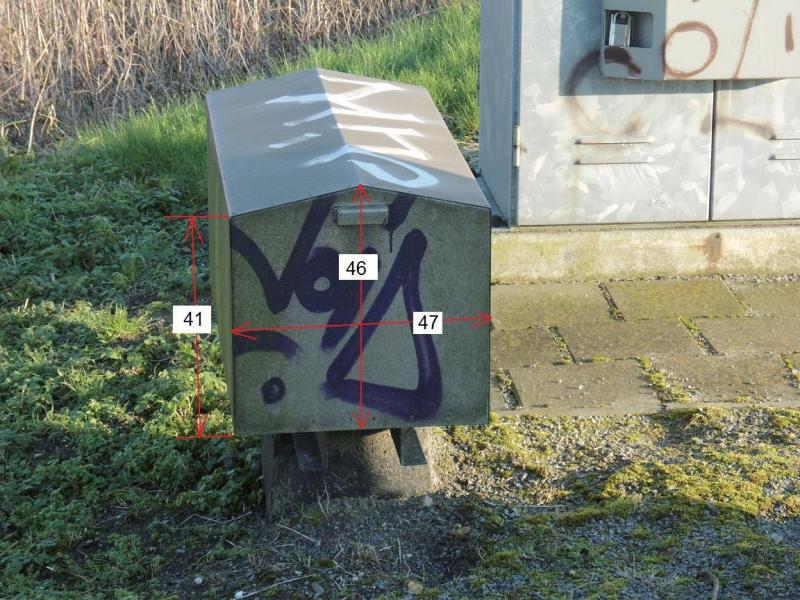

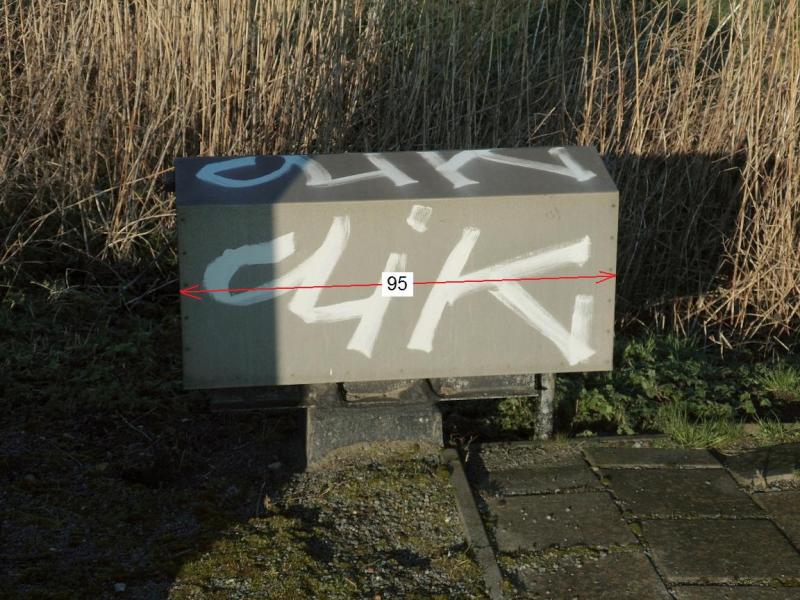

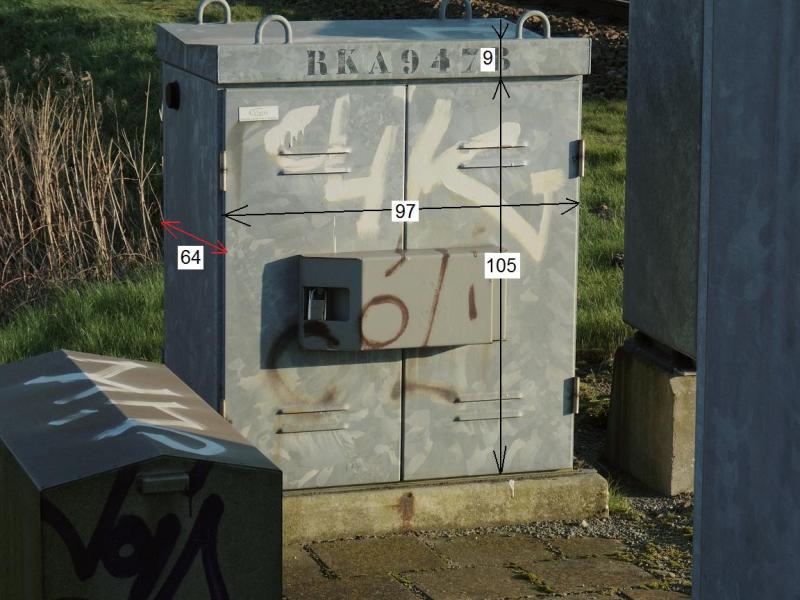

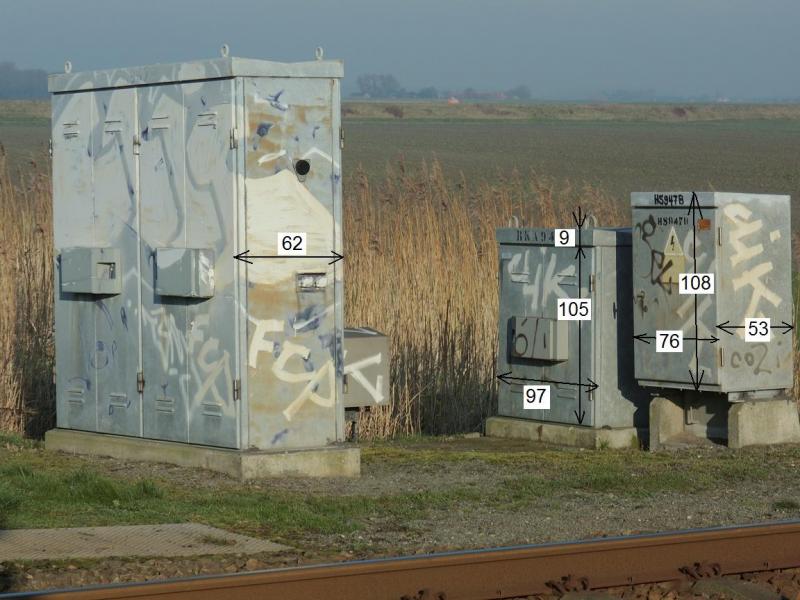

Hieronder de resultaten. Alle maten zijn afgerond/opgerond naar de dichtstbijzijnde hele centimeter.

Ik zie wel dat dit modernere kasten zijn dan de kasten die Artitec levert. Maar dat oudere type staat volgens mij niet meer in Zeeland. Ongeveer 20 jaar geleden is hier ATB aangelegd, en toen zijn ook alle kasten vervangen.











Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

VFR

  • Offline Offline
  • Berichten: 2323
  • Really old handsome bastard
Re: Relaiskasten langs de baan
« Reactie #8 Gepost op: 22 January 2016, 11:57:14 »
En de complimenten aan Klaas voor zijn uitzoekwerk!  (y)
Groet, Hijlco
----------------------------------------------------
Het mag morgen ook af
Geureon sanai

De Wadlander

MarcNL

  • 1:87 begint met het bestuderen van 1:1
  • Offline Offline
  • Berichten: 2881
    • foto's op Imgur
Re: Relaiskasten langs de baan
« Reactie #9 Gepost op: 22 January 2016, 13:22:53 »
Zelf nabouwen is goed te doen.
Sokkeltje eronder, tegelpaadje erlangs.
Moeilijkste is nog de graffitti...
HO modelbaan "Rotterdam", tijdperk III-IV(-V)
http://forum.beneluxspoor.net/index.php/topic,46913.0.html

Bart spruitje

  • Offline Offline
  • Berichten: 509
    • Noordbeek op Beneluxspoor
Re: Relaiskasten langs de baan
« Reactie #10 Gepost op: 22 January 2016, 14:57:13 »
Top Klaas,

Dank je wel voor dit uitzoekwerk,.

Groeten Bart
NS in HO van Noordbeek naar Zuiderbroek. rijden met koploper, IB ir, 2x DE2, DE3 en een klompentrein. Tijdperk 1980-1996

TEE-RAM

  • Offline Offline
  • Berichten: 227
Re: Relaiskasten langs de baan
« Reactie #11 Gepost op: 22 January 2016, 15:50:52 »
Hallo Bart,
Ik heb nog een (eenvoudige) tekening, uit 1971, uit een nummer van "de Modelbouwer". Het is een kast, met dakje, zoals die bij een AKI staat (stond). Als je interesse hebt laat het dan even weten dan kan ik je een kopie mailen.  ;)
Groeten
Wim

Bart spruitje

  • Offline Offline
  • Berichten: 509
    • Noordbeek op Beneluxspoor
Re: Relaiskasten langs de baan
« Reactie #12 Gepost op: 22 January 2016, 15:51:40 »
Beste Wim,

Graag,

Groeten Bart
NS in HO van Noordbeek naar Zuiderbroek. rijden met koploper, IB ir, 2x DE2, DE3 en een klompentrein. Tijdperk 1980-1996

Ronald69

  • Offline Offline
  • Berichten: 2921
  • Duitsland TP III/IV
Re: Relaiskasten langs de baan
« Reactie #13 Gepost op: 23 January 2016, 12:01:44 »

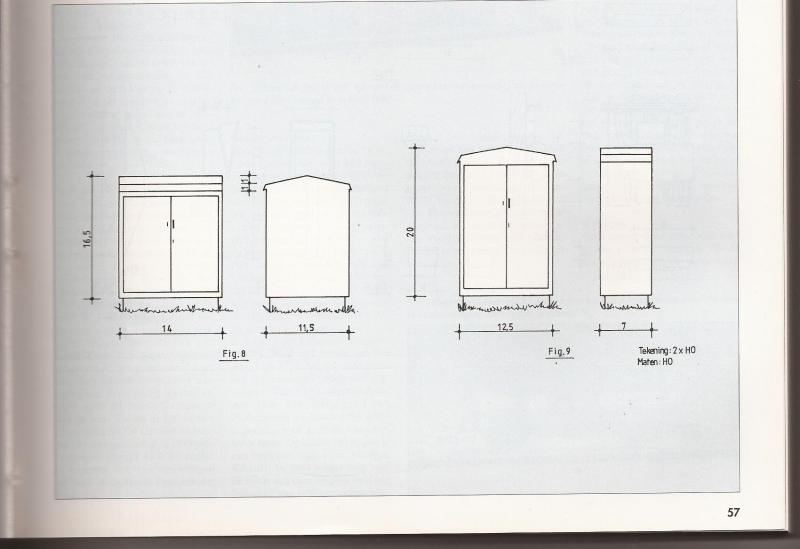

Uit een oude RailMagazine 115:



Grt, Ronald.
Grt, Ronald.

Bart spruitje

  • Offline Offline
  • Berichten: 509
    • Noordbeek op Beneluxspoor
Re: Relaiskasten langs de baan
« Reactie #14 Gepost op: 24 January 2016, 11:45:53 »

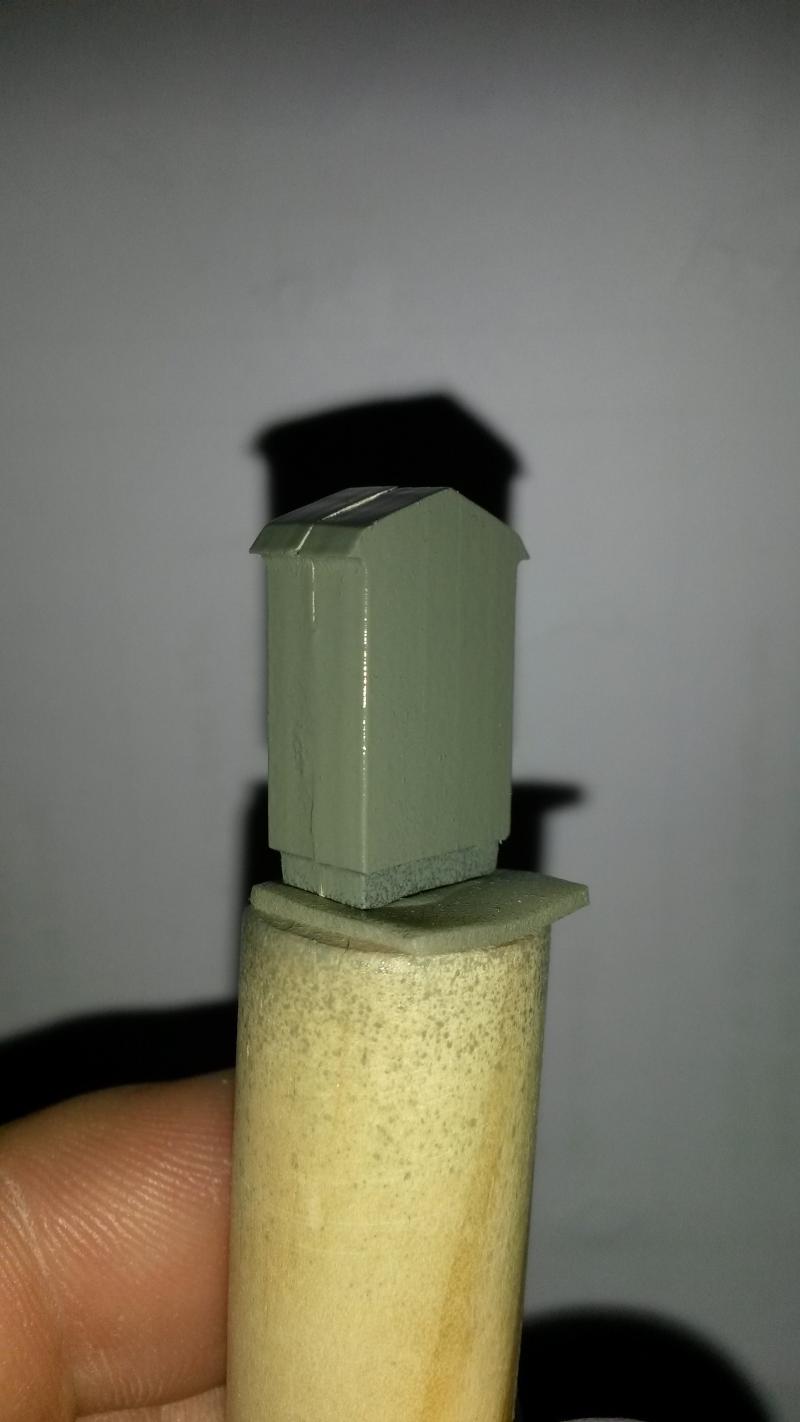

Goedemorgen,

Vanmorgen even zitten frezen met de CNC. Gisterenavond een tekening gemaakt in Autocad van een relaiskast en hierna het programma gemaakt voor de CNC.
Relaiskast is uit 6mm trespa gefreesd en twee delen op elkaar gelijmd en even snel gespoten. Dit alles nog even zonder het netjes af te werken.

Het concept ziet er leuk uit, ga nu kijken of ik hem uit 1 wat dikker materiaal kan frezen zodat de naad in het midden in ieder geval weg is.
Verder wil ik kijken of ik gelijk de scharnieren en klink mee kan frezen.
De sokkel valt in ieder geval een stukje terug qua dikte.

Lastige is wel dat dit type relaiskast anders is als de standaard. Daar zit het oversteekje van het dak nl boven de kastdeur (dit voor het inwateren).
Deze is niet zoals nu te frezen dus dat wordt waarschijnlijk eerst de contouren frezen en dan kantelen en dan de deurzijde nafrezen.



wordt vervolgd.
