Auteur Topic: Aansluitschema fleischmann stroomonderbrekers  (gelezen 18820 keer)

Miketrein

  • Offline Offline
  • Berichten: 155
  • Rijdt met Lima en Roco op Fleischmann rails
    • www.treinenmeer.jouweb.nl
Aansluitschema fleischmann stroomonderbrekers
« Gepost op: 23 March 2013, 19:23:03 »
Wie heeft zo'n schema???


henk

  • Offline Offline
  • Berichten: 22608
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #1 Gepost op: 23 March 2013, 19:24:37 »
Welke bedoelu dan? Zo'n groen schakelkastje?
Het is heel Nederlands om iets heel Nederlands te vinden.

Miketrein

  • Offline Offline
  • Berichten: 155
  • Rijdt met Lima en Roco op Fleischmann rails
    • www.treinenmeer.jouweb.nl
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #2 Gepost op: 23 March 2013, 19:28:12 »
Ja die

tijgernootje

  • Offline Offline
  • Berichten: 12261
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #3 Gepost op: 24 March 2013, 08:56:44 »
Zijn schakelkastjes en nooit "echte"stroomonderbrekers  ;)
Zo'n schema staat achterin t draadje baanplan van Bad Harzwald,als ik me niet vergis  :D
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

JaJo

  • Offline Offline
  • Berichten: 11132
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #4 Gepost op: 24 March 2013, 09:04:42 »
Misschien heb je hier wat aan: http://forum.beneluxspoor.net/index.php?topic=19754.0

Gr. Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

Jeff

  • Offline Offline
  • Berichten: 518
Re:Aansluitschema fleischmann stroomonderbrekers

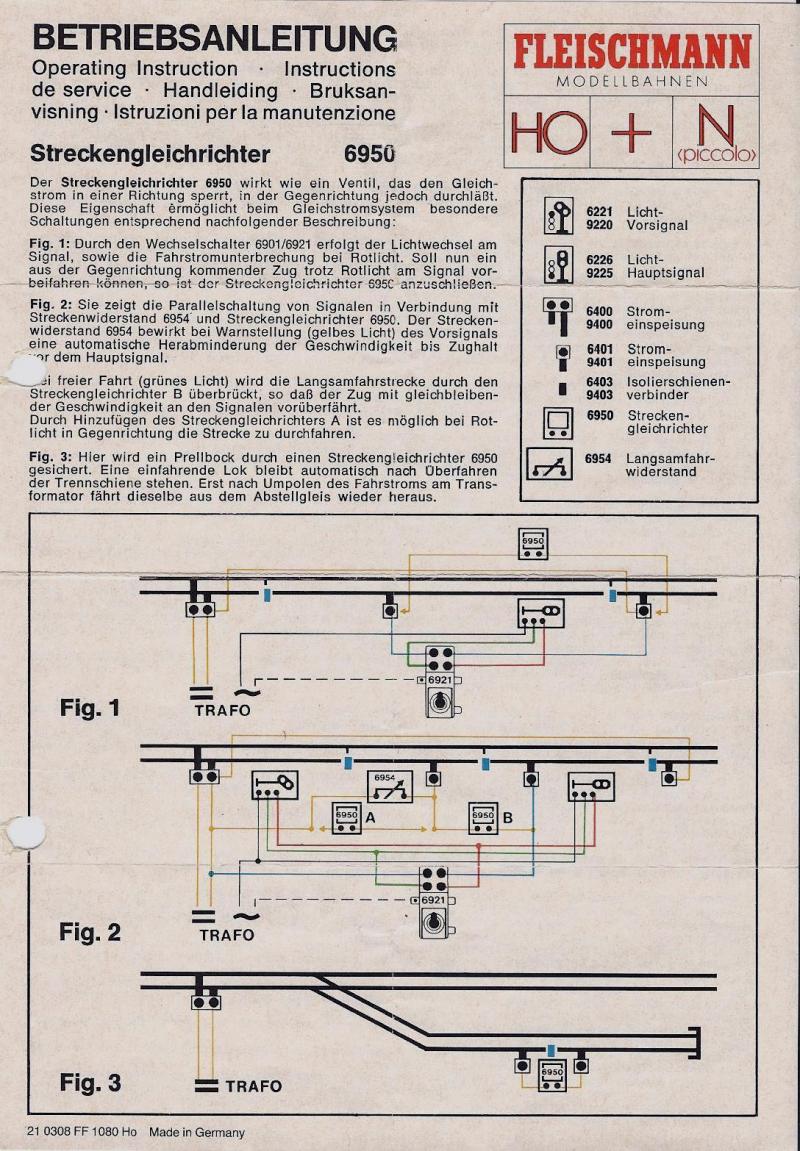

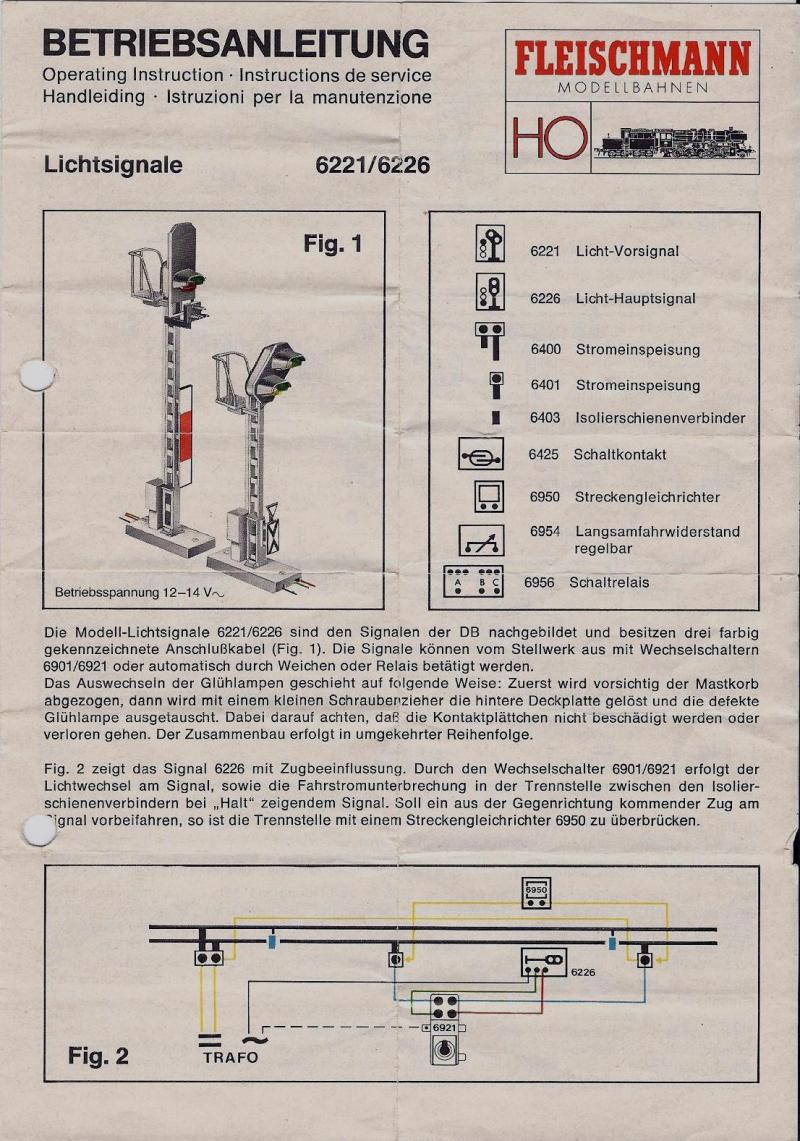

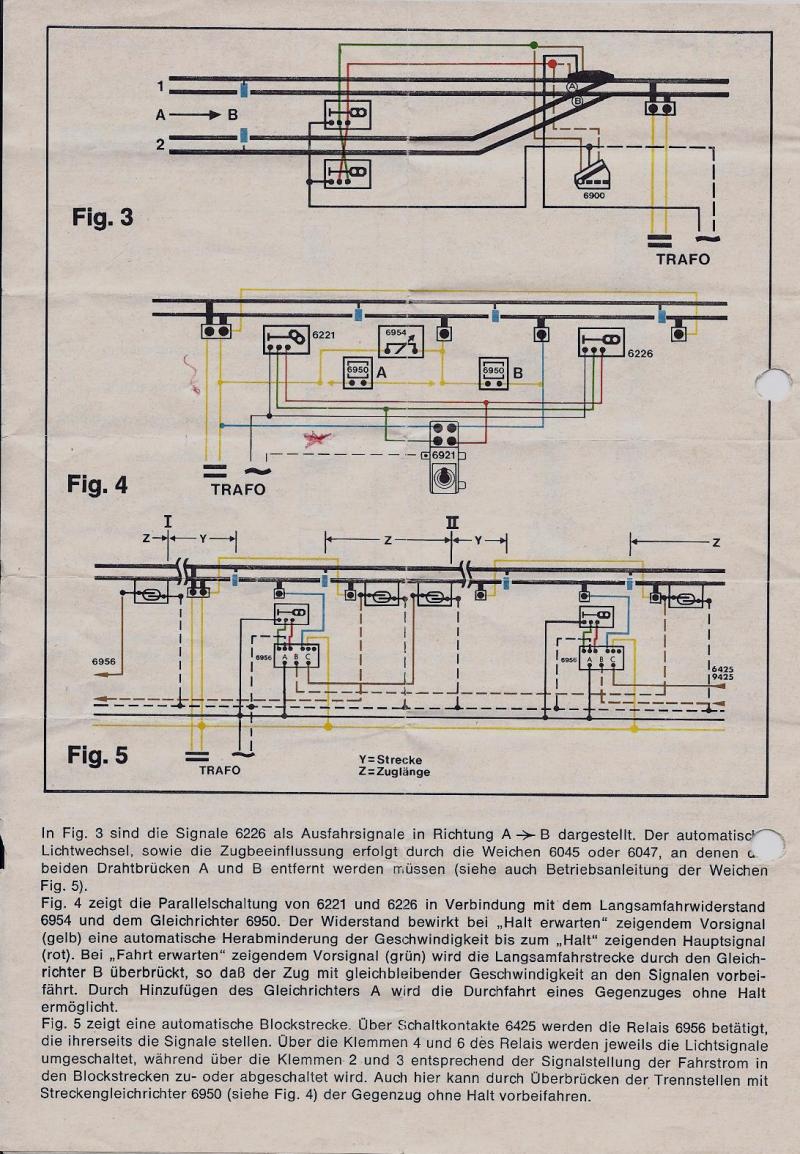

« Reactie #5 Gepost op: 24 March 2013, 11:36:58 »
Misschien heb je hiet wat aan.
Is maar net over welk artikelnummer het gaat.





Groet
Jeff
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm

henk

  • Offline Offline
  • Berichten: 22608
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #6 Gepost op: 24 March 2013, 11:52:41 »
Ja, Fleischmann heeft een hele batterij van dat soort kastjes en daar zitten ook aan/uit schakelaars tussen. Verder zijn er ook nog van die schakelaars die in zo'n schakeltableau passen. Dus het zou fijn zijn als Mike precies vertelt wat hij bedoelt met een stroomonderbreker.

Of hij dan die dure Fleischmannspullen moet gebruiken is weer een ander verhaal.
Het is heel Nederlands om iets heel Nederlands te vinden.

robbraak

  • Offline Offline
  • Berichten: 84
  • Nog steeds lerende
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #7 Gepost op: 24 March 2013, 13:03:04 »
Mike
je kan ook zelf stroomonderbrekers maken en dat is wel zo goedkoop

rob

tijgernootje

  • Offline Offline
  • Berichten: 12261
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #8 Gepost op: 24 March 2013, 13:05:01 »
Nu ik dat lijstje weer terug zie,merk ik dat ik idd even was vergeten dat er nog andere versies dan wat ik associeerde met het groene kastje  :-X
Dus idd over welk kastje gaat nu exact   ???
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

Miketrein

  • Offline Offline
  • Berichten: 155
  • Rijdt met Lima en Roco op Fleischmann rails
    • www.treinenmeer.jouweb.nl
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #9 Gepost op: 24 March 2013, 13:08:57 »
Gaat over die groene kastjes met een lampje er op getekend.2 lampjes erop.1 uit 1 aan.

henk

  • Offline Offline
  • Berichten: 22608
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #10 Gepost op: 24 March 2013, 13:19:24 »
Ja, dat is gewoon een aan/uitschakelaar. Je isoleert een stuk railstaaf. De aansluiting van je trafo die deze railstaaf voedt, sluit je vervogens via dat kastje op dat geïsoleerde stuk aan. Dat kastje heeft maar twee aansluitingen. De trafo sluit je op de ene aansluiting aan en het stuk railstaaf op de andere. Vervolgens bepaalt de stand van de schakelaar of dat stuk spoor stroom krijgt.

Nu heb je voor de prijs van één zo'n Fleischmannschakelaar een stuk of tien schakelaars bij de elektronicaboer. Die kunnen precies hetzelfde.
Het is heel Nederlands om iets heel Nederlands te vinden.

Jeff

  • Offline Offline
  • Berichten: 518
Re:Aansluitschema fleischmann stroomonderbrekers

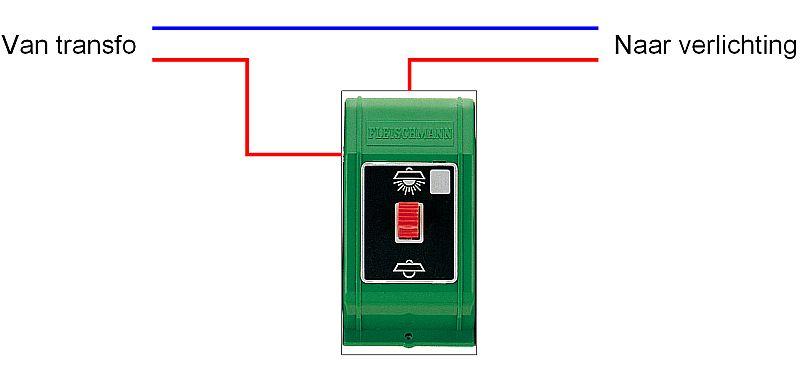

« Reactie #11 Gepost op: 24 March 2013, 13:21:39 »

Bron: modelspoorforum.be

Zo dus
« Laatst bewerkt op: 24 March 2013, 13:25:46 door Jeff van Alphen »
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm

Miketrein

  • Offline Offline
  • Berichten: 155
  • Rijdt met Lima en Roco op Fleischmann rails
    • www.treinenmeer.jouweb.nl
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #12 Gepost op: 24 March 2013, 13:38:17 »
Het is idd zo'n kastje.ik heb dus een stuk rails aan beide kanten met van die fleiscmann isolatie dingetjes geisoleerd(dwz links en rechts van een railsstuk)maar ik begrijp nu dat dat niet zo moet(??)anders,ik bedoel dus dat er aan allebei de uiteinden van het railsstukje  aan allebei de pootjes (dus 4 in totaal)die dingetjes zitten.(artikel nr 6433)dat moet dan toch zo?groet

Reinier Z.

  • Offline Offline
  • Berichten: 3353
Re:Aansluitschema fleischmann stroomonderbrekers
« Reactie #13 Gepost op: 24 March 2013, 13:43:05 »
Nee, je moet maar 1 spoorstaaf isoleren en die via het kastje aansluiten.
Reinier

Jeff

  • Offline Offline
  • Berichten: 518
Re:Aansluitschema fleischmann stroomonderbrekers

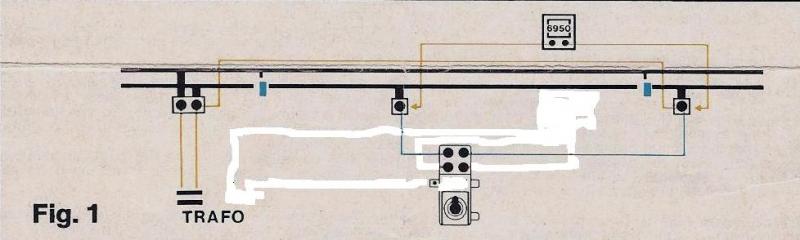

« Reactie #14 Gepost op: 24 March 2013, 13:48:59 »


Even snel wat in paint gemaakt.
Kijk naar de gele en blauwe draden.
6950 mag je wegdenken en de twee loze aansluitingen op de schakelaar ook.
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
