Aansluitschema fleischmann stroomonderbrekers

[Miketrein]

Sorry maar ik begrijp er echt niks van..... .grrrrr!

[Jeff]

Je hoeft maar aan een kant de spoorstaaf op twee plaatsen te onderbreken of het
moet een kopspoortje zijn, dan maar een onderbreking (blauwe vlakjes op de tekening).

[Miketrein]

Wacht ff.dus als ik het goed begrijp gaat de draad van het geisoleerde stuk naar de trafo,de ander naar de schakelaar.(?)maar waarvoor zitten er dan 2 aansluitingen op de schakelaar vraag ik me dan af?of zit ik nou helemaal verkeerd?

[jerrytrein]

simpele uitleg
je zaagt (isoleert) de raildoor
tussen de zaag snedes een draad aan de rail solderen
de draad naar je kastje
dan de andere aansluiting van het kastje naar de trafo

[Miketrein]

Van het kastje naar trafo.dat moet dan op de plus komen.toch???

[Jeff]

Schakelaar kan ook zo met de twee aansluitingen aan de voorkant aangesloten worden.

[Jeff]

Misschien is dit duidelijker.

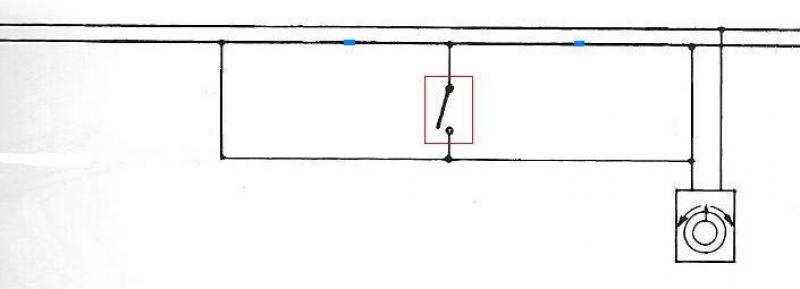

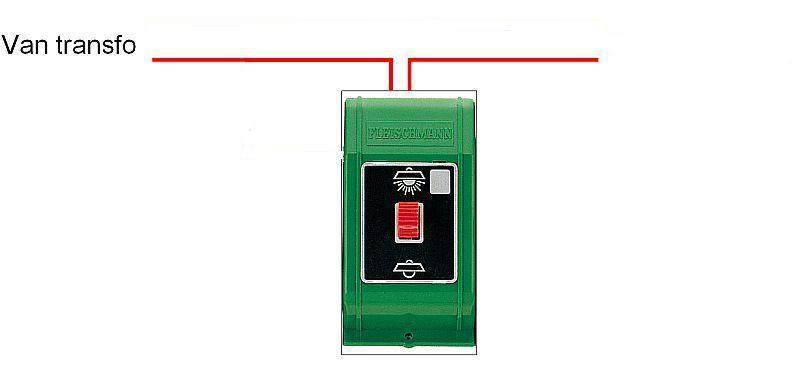

In het rode vakje staat de fleischmann schakelaar.
Blauwe vlakjes zijn de geisoleerde raillassen.

[Miketrein]

Nou!heb het (eindelijk)in de gaten!valt best mee(als het kwartje maar valt)iedereen reuze bedankt voor de tips en trucs.gaat het allemaal even netjes vast maken.groet Leo

[Jeff]



[henk]

Het is dan ook een prima plaatje
Op een vorig forum had Klaas Zondervan een perfecte serie elektriek inleidingen voor dummies. Zou heel handig zijn, want het probleem is vooral dat Mike een paar beginselen niet onmiddelijk in de smiezen heeft. Elektriek werkt alleen bij een gesloten stroomkring enzo.
