BNLS-Werkspoor - NS 3700 van DJH-ModelLoco

[Karst Drenth]

Hoi,

Aangezien tenminste de helft van de wereld ( in Nederland ) hoopt op een 3700 van Artitec, en het dit jaar 100 jaar geleden is dat deze loc op de Nederlandse sporen kwam, ga ik niet wachten en een 3700 bouwen   Overigens kwam deze ook wel sporadisch in Marienberg



... kit overgenomen van een mede forumlid, dat naar eigen zeggen nog voldoende andere zaken te doen had. Dat heb ik ook wel, maar dit is erg leuk en dus moeten andere, minder leuke dingen maar wachten


Mede omdat de 2100 even stil ligt vanwege gebrek aan rollende onderdelen, er daarvoor ook een tender gebouwd moet worden. En... ik nog nooit een tender gebouwd heb...

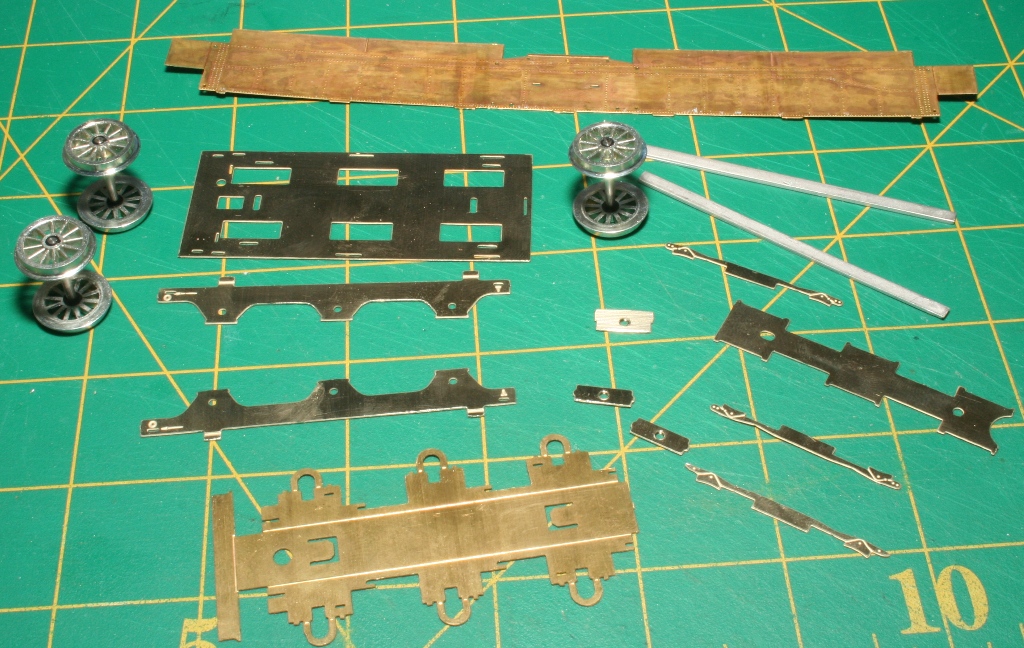

... de basis tenderonderdelen netjes uitgesneden en afgebraamd uitgestald, klaar om te beginnen.

Omdat de handleiding van het ding wel erg summier is, zal ik hier proberen de bouwvolgorde een beetje aan te houden met foto's er bij

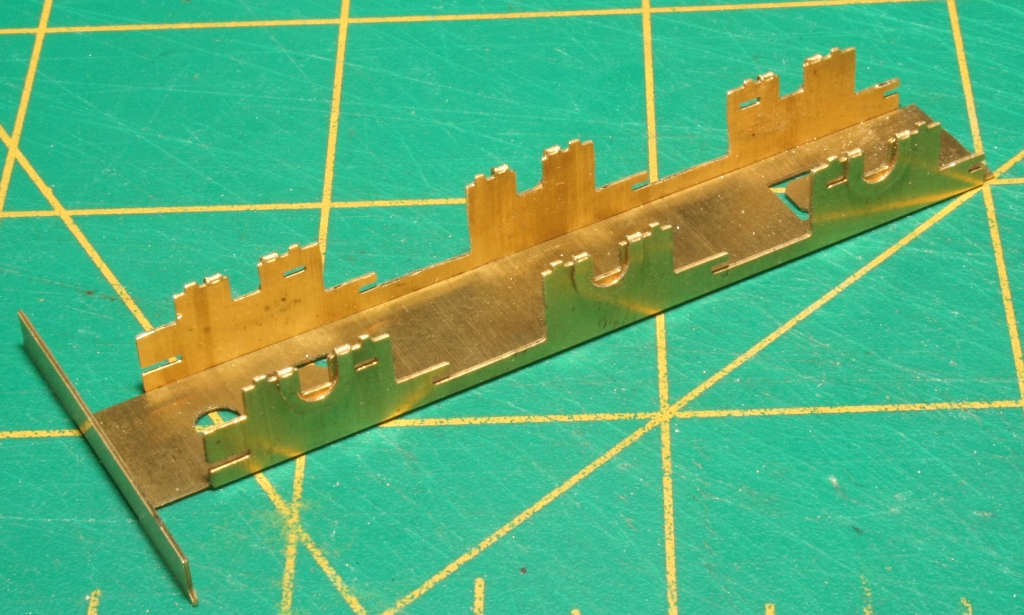

... eerst het frame buigen. De zijkanten naar binnen, de halve manen ( afstandbussen voor de wielen, hier lopen de isolatie bussen tegen aan ) naar buiten, 180' omzetten.

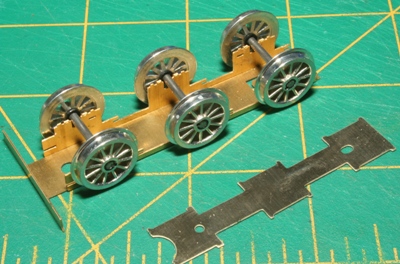

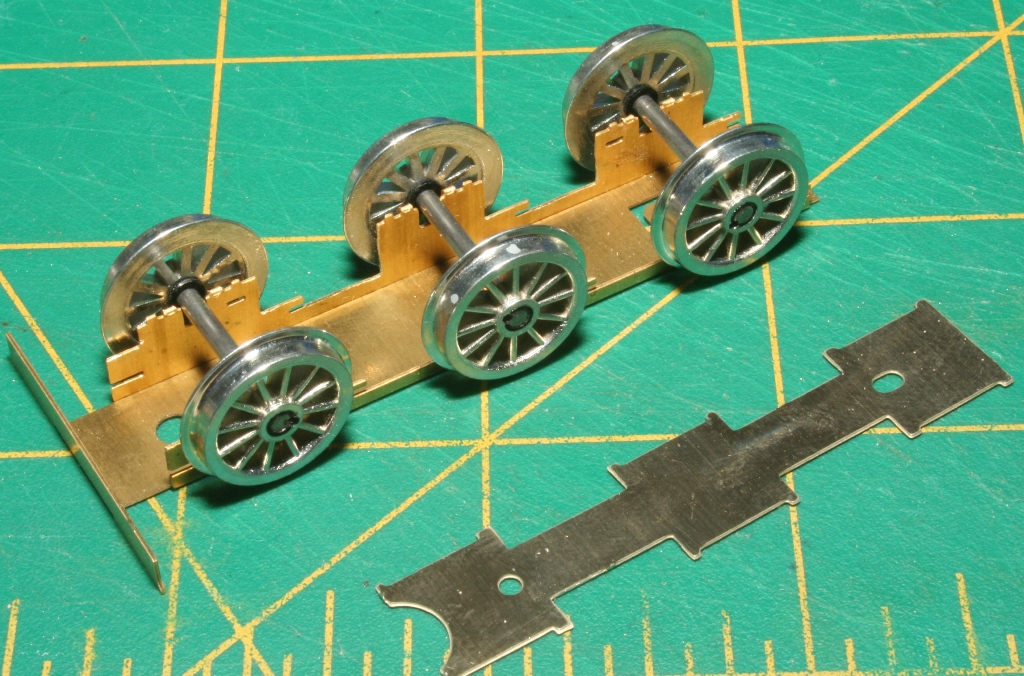

... de wielsets passen er dan al mooi in. Klein beetje speling, maar dat is prima  . Het bodemplaatje heeft twee gaatjes voor schroefjes, maar die passen nog nergens in...

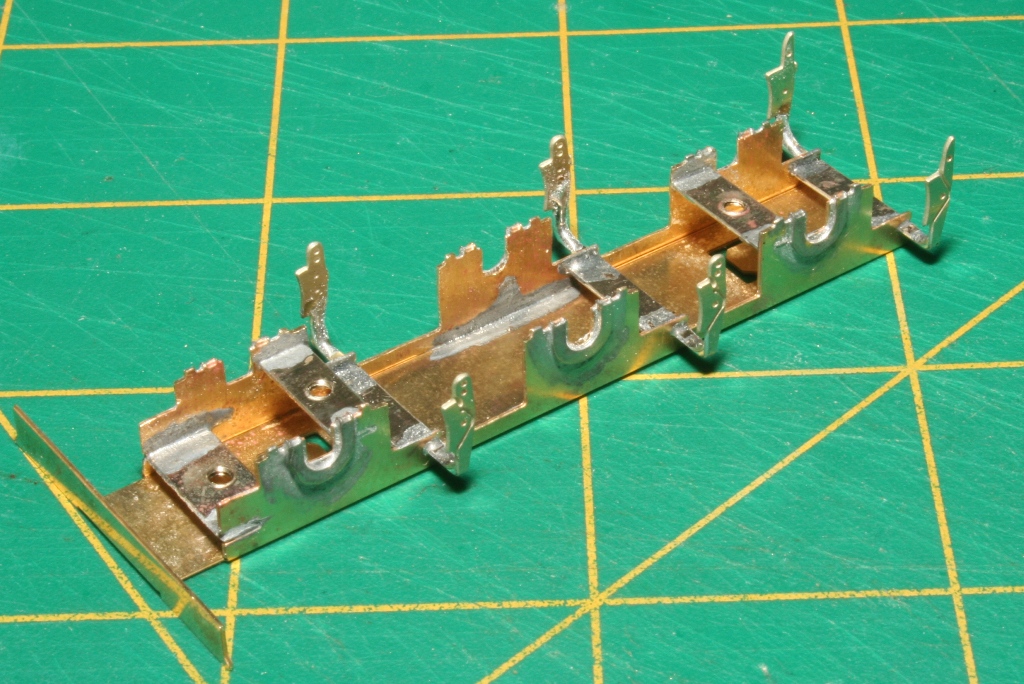

... totdat de dwarsplaatjes met schroefdraad er in gesoldeerd zijn. In 1 moeite door ook de remmen gemonteerd.
Als je goed kijkt, zie je dat ik het middelste lager iets heb uitgevijld, gelijk met de halve maan. Niet zelf verzonnen, maar afgekeken van mijn Philo's. Hierdoor heeft de middelste as iets hoogtespeling waardoor met name op wissels het onstporingsrisico drastisch wordt beperkt.

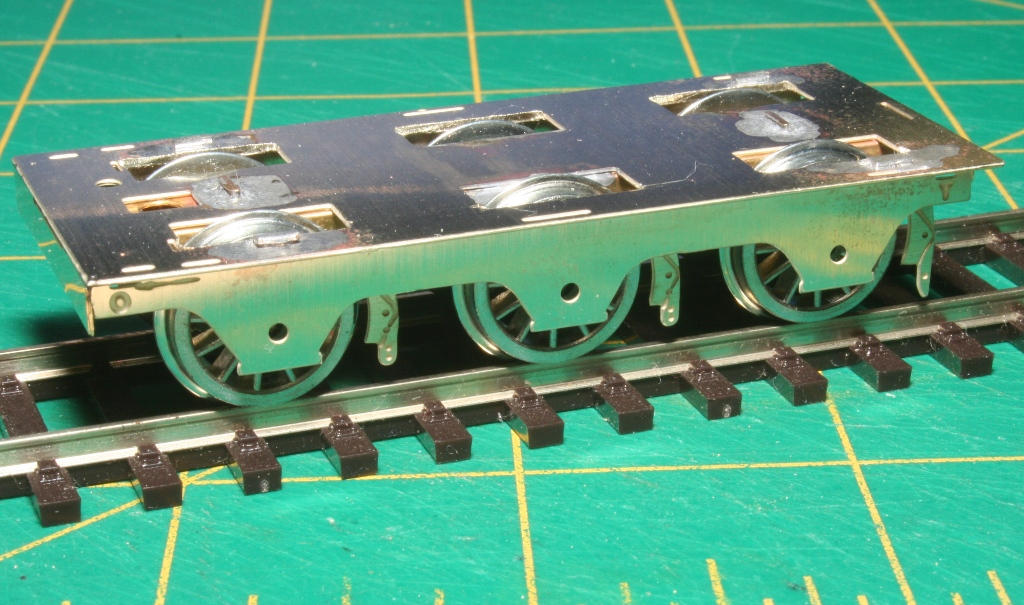

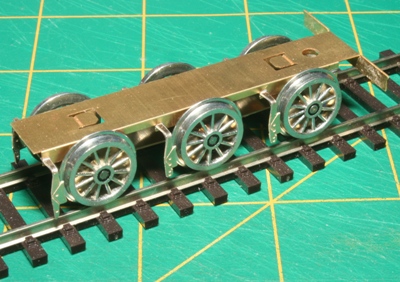

... en dan kunnen de wielen er in, plaatje er onder en rollen maar. Klaar voor de eerste boog- en wisseltest

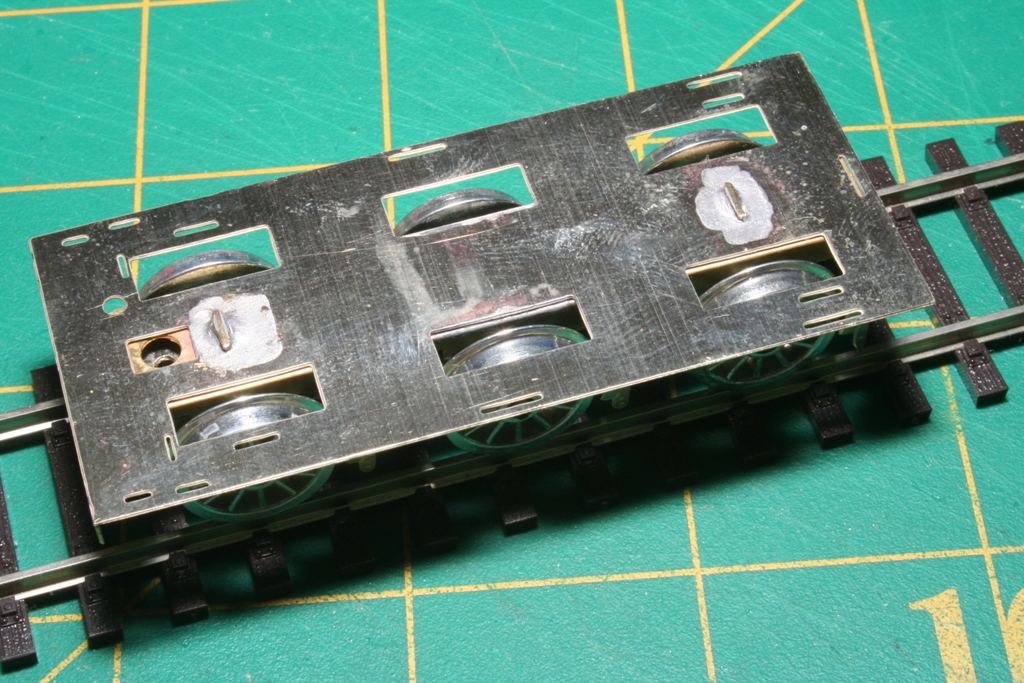

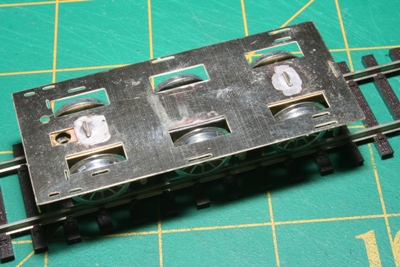

... dat ging zo prima, dat de vloetplaat er ook opgezet is Echter zien we dan gelijk een probleem. De wielen lopen aan   Is zelfs beschreven in de handleiding dat er 1mm afgeknipt moet worden aan de buitenkant van de grote gaten...



... maar eerst de schenen plaatsen...

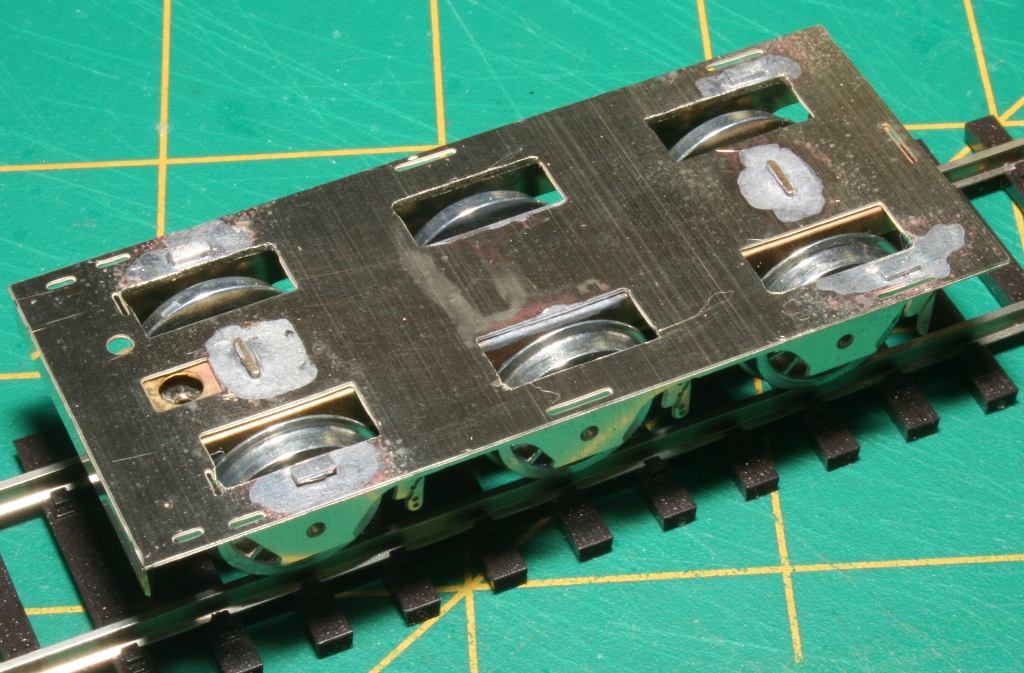

... en dan van binnen uit uitgevijld. Nu loopt alles ca. 0.5mm vrij van welk stuk metaal dan ook
Uiteraard wederom een rij- / roltestje gedaan, een ja hoor, de boosters houden zich keurig koest


Wordt vervolgd,

Karst

[Mark Verheulen]

Hij wordt weer mooi,
Ik wens je veel succes met de bouw.

Mvg, Mark

[fissy]

zit er in dit setje nog steeds het plastiek tandwiel achter het wormwiel? Had er toen niet echt vertrouwen in...

[Karst Drenth]

Hoi Bernd,

De overbrenging is: Brons ( worm ) kunststof - brons - kunststof ( as ) Heb dezelfde aandrijving in de 6000, geen enkel probleem ( het was toen het bronzen as-tandwiel dat krom was )

@Mark,

We gaan ons best weer doen

Grtzz,

Karst

[Hans Reints]

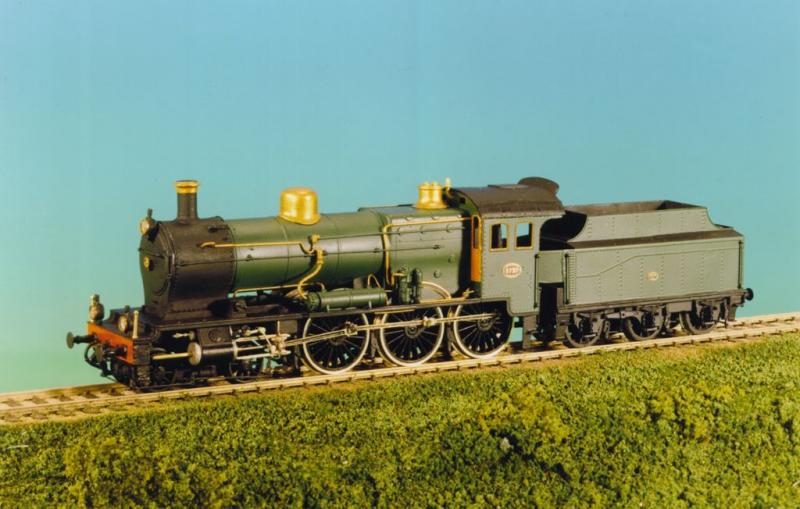

Karst dit is de officiele foto van DJH/Grandspot/Modelloco van de 3737.



SK

[Karst Drenth]

Ziet er wel netjes uit SK ( door GrandSpot zelf gebouwd ? )

Maar zo gaat ie zeker niet worden

Na-oorlogs dus he. Mochten er nog mensen met tips zijn waar ik speciaal op moet letten ( dommen, schoorsteen, pompen etc ) dan hoor ik het graag

Grtzz,

Karst

[Hans Reints]

Door hun zelf (laten) bouwen.

[ATB]

Vraag het TED en/of FRED als die tenminste weten waar je het over hebt

[Edde]

Na oorlogs?
Dan lekker saai maken,dus zonder koper e.d.(kunnen ze het ook niet jatten )
Ik heb altijd zeer veel respect voor dit soort klussen
Dus succes er mee.

gr Ed.

[fissy]

was het Koper niet slechts overgeschilderd?

[stig]

Er waren uitzonderingen, dus let goed op welk nummer je bouwt. Evt. nieuw plaatje laten etsen bij Erwin of Dido of vragen of je vrienden uit Apeldoorn nog wat hebben.

Ik heb sinds kort een boek over de 3700. Ik wil wel kijken of ik neer kan pennen wat voor bijzonderheden er waren. Tenzij iemand anders dat al snel neerpent.

Edit, nee Bernd, dat was verwijderd en vervangen door een plaatstalen geschilderde dom.

[Eelco Storm]

Eerste die me zo te binnen schiet is de 3779, die nog de koperen krans om de schoorsteen bezat tot het einde.

Eelco

[fissy]

Nu als je het zegt stig, het boek staat hier naast mij in het boekenkast, heb het al jaren, maar nooit gelezen, had ik wel beter gedaan,..

[Karst Drenth]

Vraag het TED en/of FRED als die tenminste weten waar je het over hebt

Teasertje Ted  Moet kunnen in deze board

Eerste die me zo te binnen schiet is de 3779, die nog de koperen krans om de schoorsteen bezat tot het einde.

Interessant...

@Stig,

Graag !    Heb zelf het boek dus duidelijk niet ( kan het dus ook niet lezen Bernd )

@Ed,

Thnx, gaat vast wel weer lukken. Heb nog wel wat echte 'geelkoperen' onderdelen op reserve hier

Grtzz,

Karst

[fissy]

zou ik het boek opsturen?
