Ik heb een oude Benelux Trek-Duw stam gemaakt met een Lima reeks 23 (het oude model, zonder lichtkasten), en een Roco plan D RD. Hieronder wat meer over de ombouw.

De loc.
Eerst natuurlijk verlagen. Er moest wel 5-6 mm. af, maar dat gaf wel een enorme verbetering in het uiterlijk.
http://i248.photobucket.com/albums/gg167/janw1/cimg5904.jpg

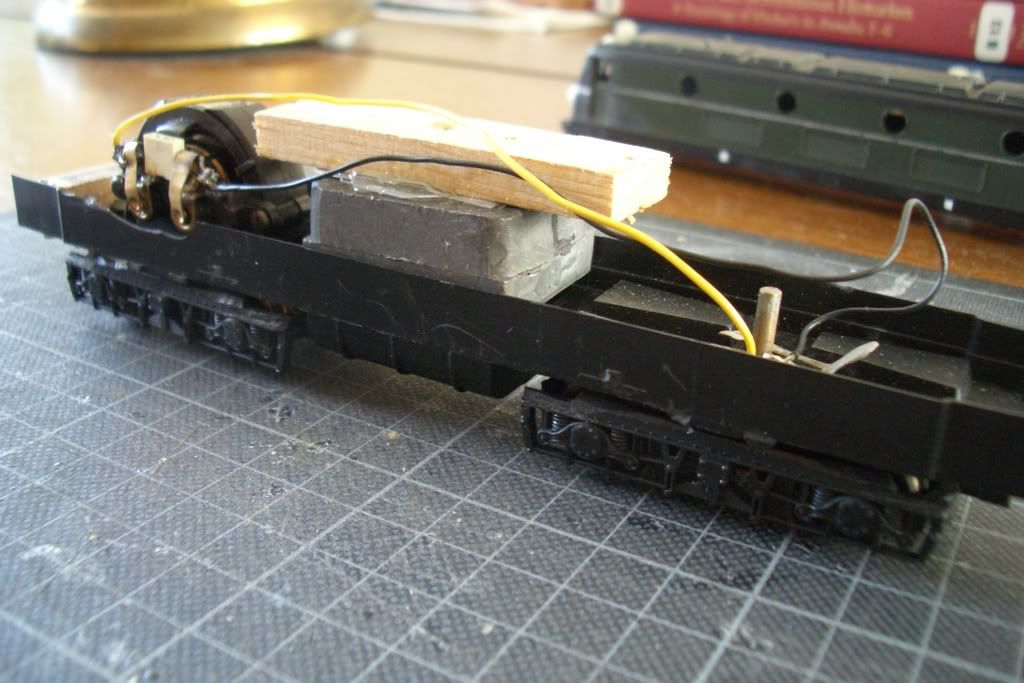

het gewicht zit van onderen in de apparatenkast geschroefd, de kap rust op het blokje hout van de juiste hoogte, en zit daar met schroefjes (helaas zichtbaar in het dak) aan vastgezet. De draaistellen komen dan binnen de kap te vallen, en moesten dus van boven verlaagd en versmald worden (is uiteindelijk van buiten niet zichtbaar). Op de achtergrond de kap me de dichtgemaakte gaatjes voor de nokken die de kap vasthielden in de Lima-constructie. Die nokken zijn dus weggevijld.

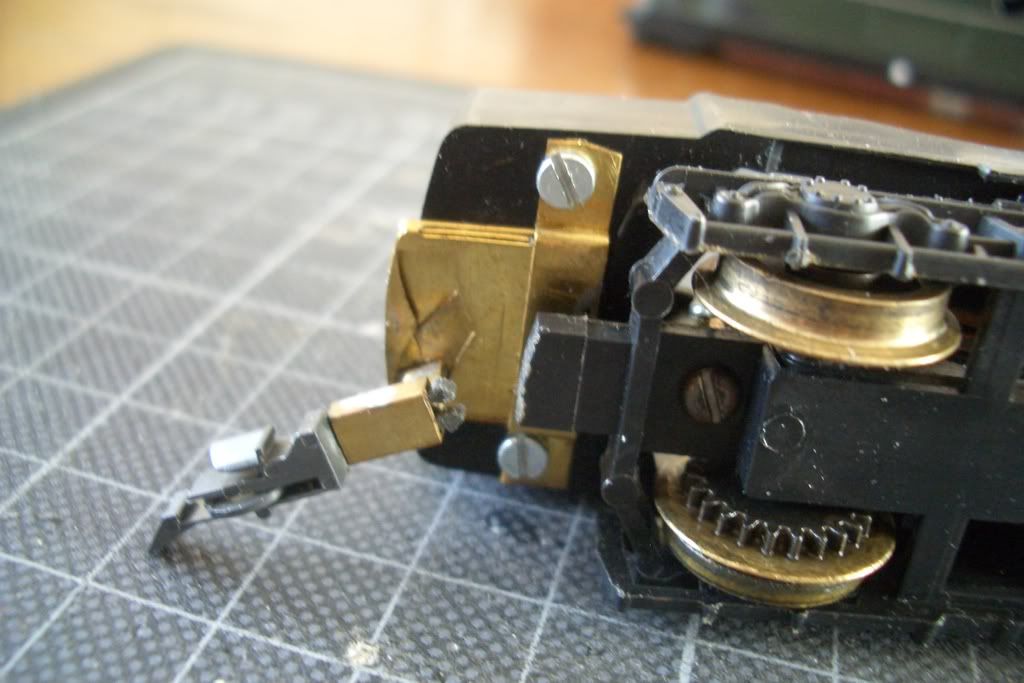

Bevestiging van de MK kortkoppeling, met de gaatjes van het verwijderde lamparmatuur als schroefgaten:
http://i248.photobucket.com/albums/gg167/janw1/cimg5908.jpg

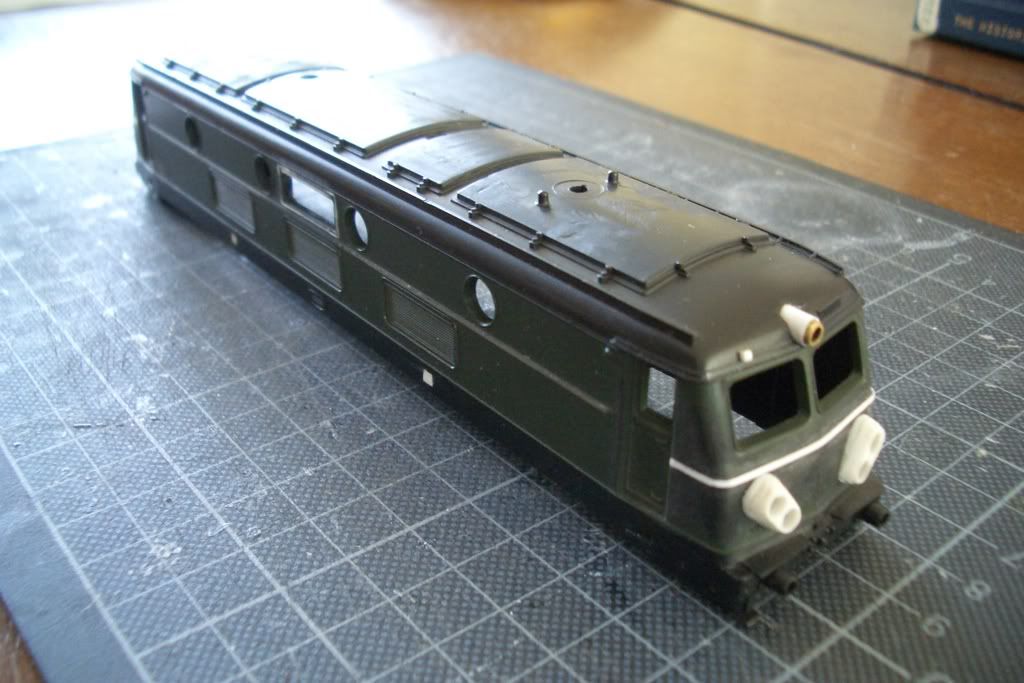

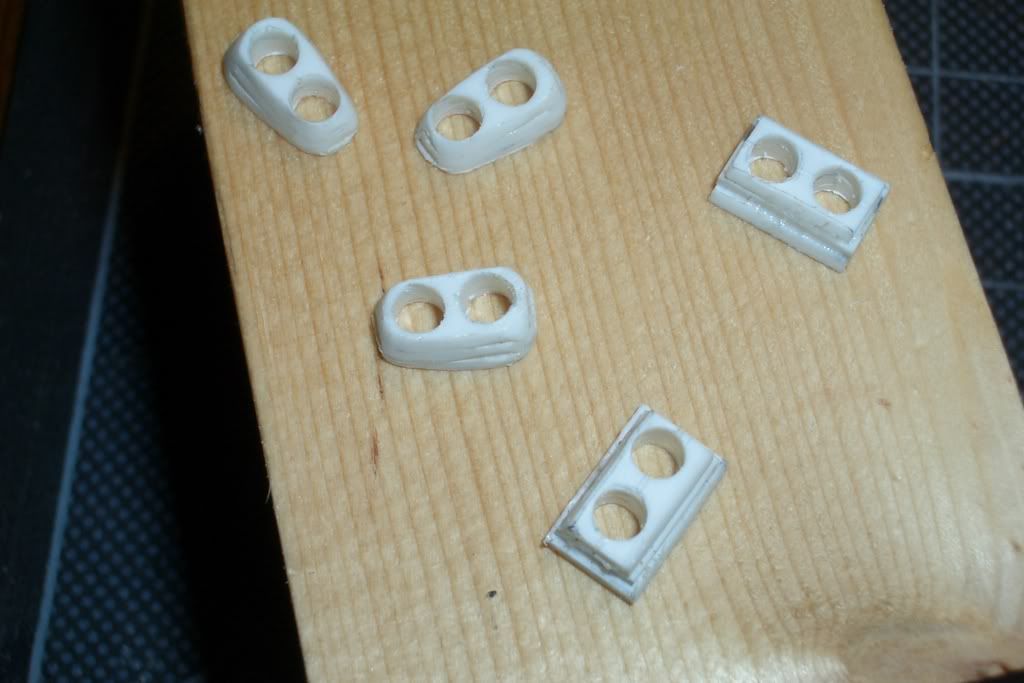

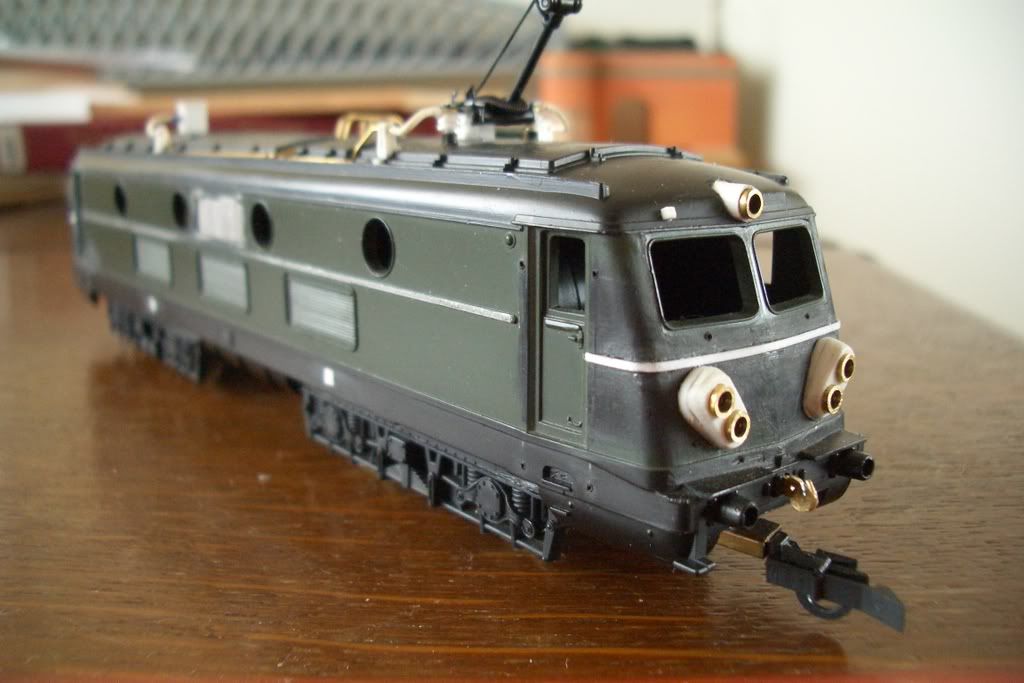

Dan de kap. Eerst strippen van alle ten onrechte aangegoten details, dan nieuwe lamphouders, uit 3 laagjes 1 mm polystyrol, en bijvijlen


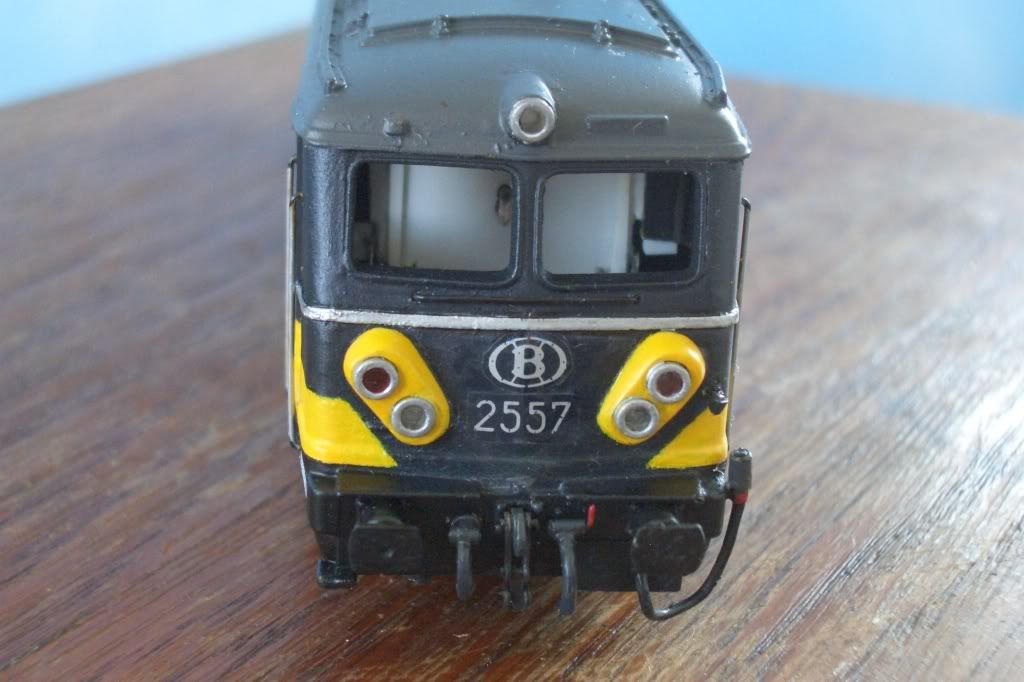

dan 3e frontsein en sierstrip (uit 250 grs. kopieerkarton)

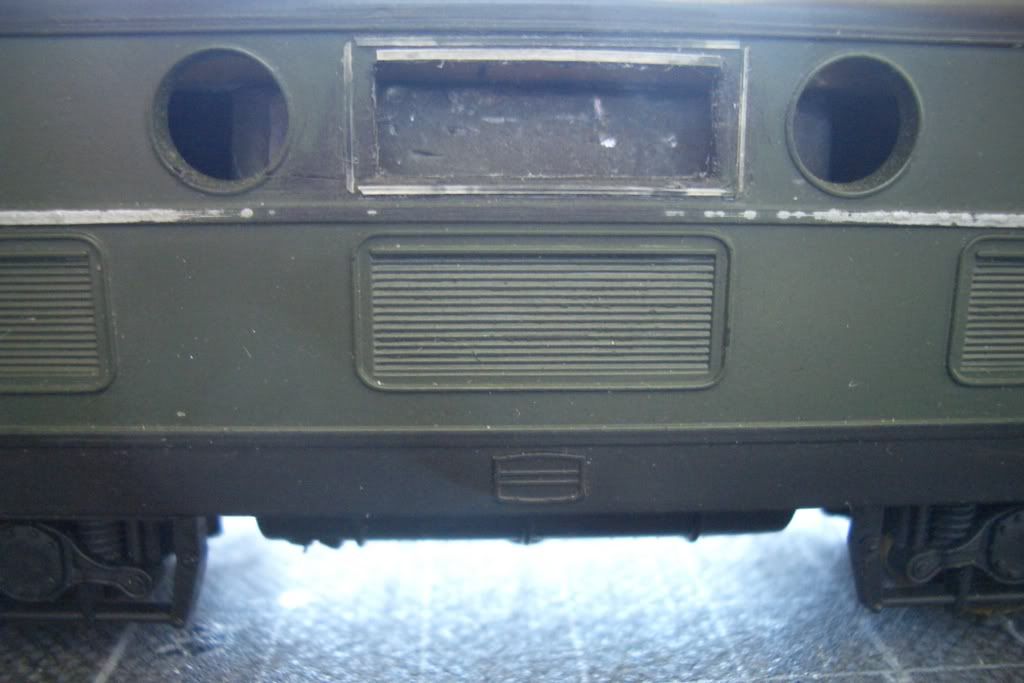

dan het gat voor het extra ventilatierooster http://i248.photobucket.com/albums/gg167/janw1/cimg5900.jpg
Het rooster is gemaakt van dik folie waarin een boterkoek zat, dat met een passerpunt in een houtvijl is gedrukt (zie zometeen).

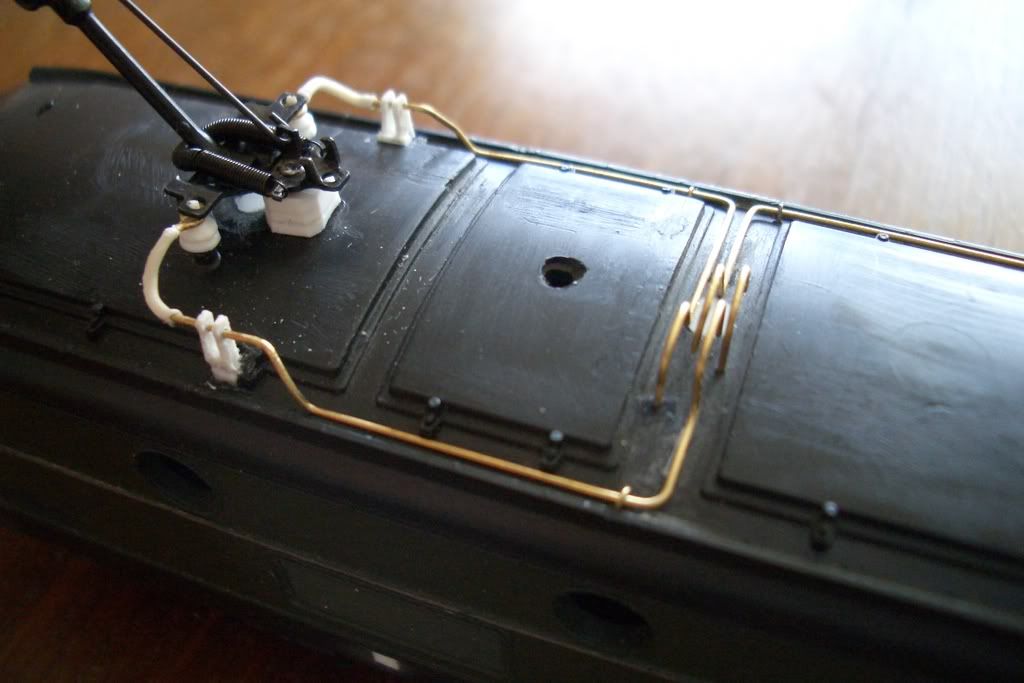

Dakopbouw, altijd goed voor detailfreaks:
http://i248.photobucket.com/albums/gg167/janw1/cimg5950.jpg

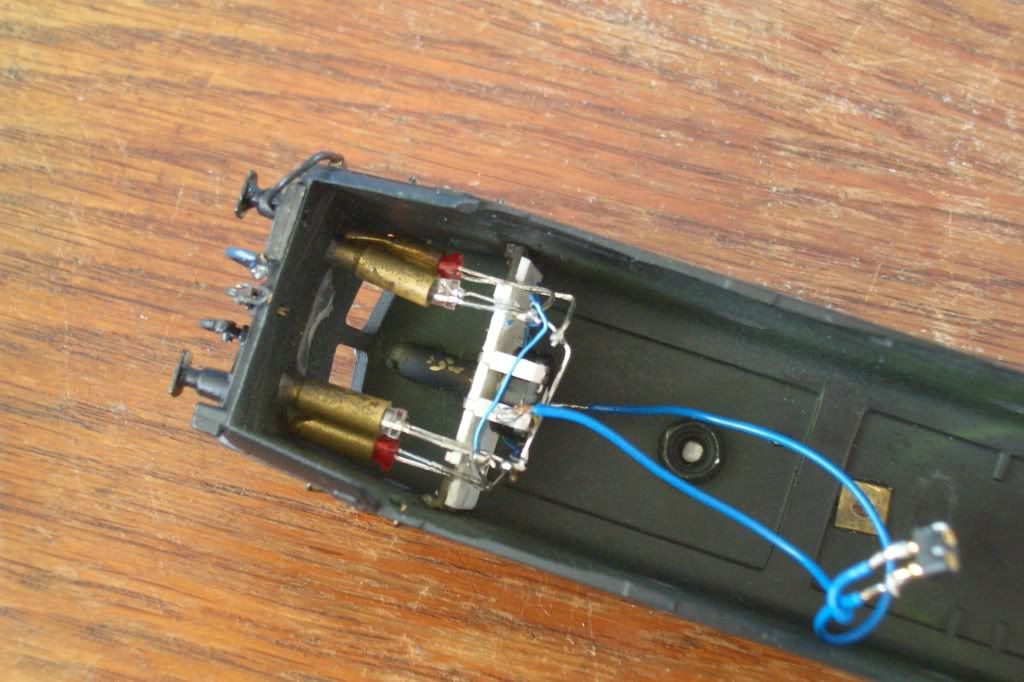

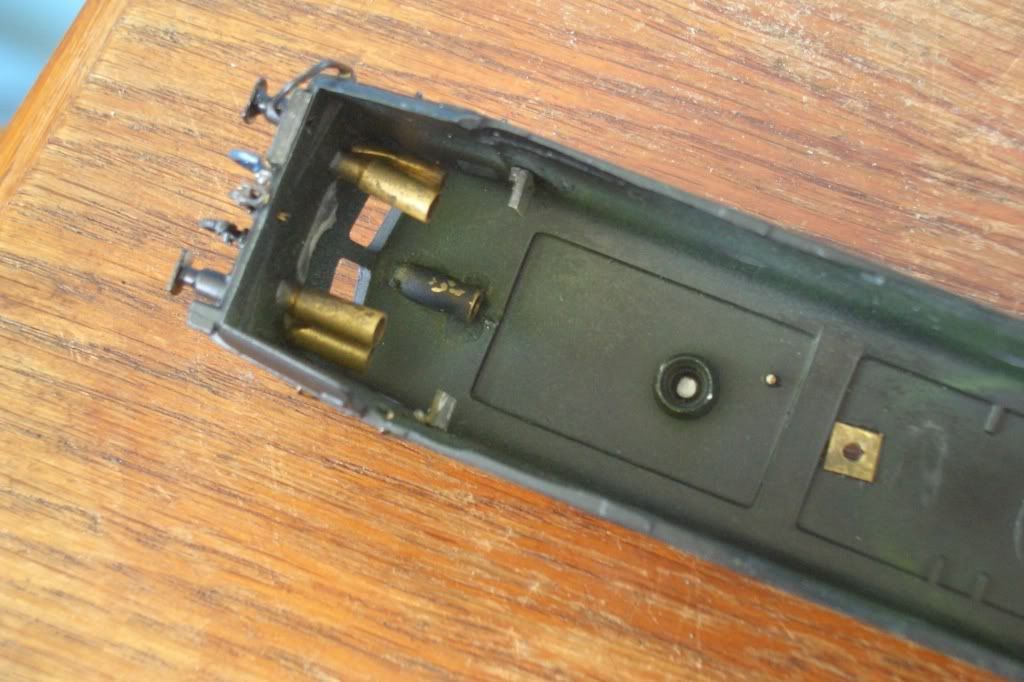

Verlichting in de loc; kan losgemaakt worden dmv stekertje:

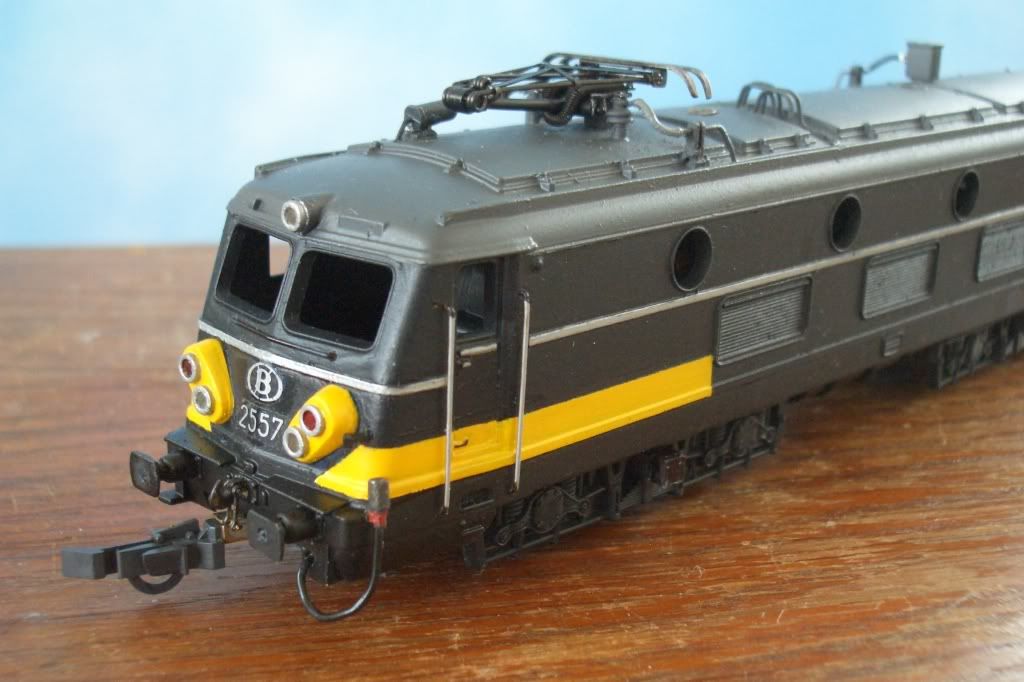

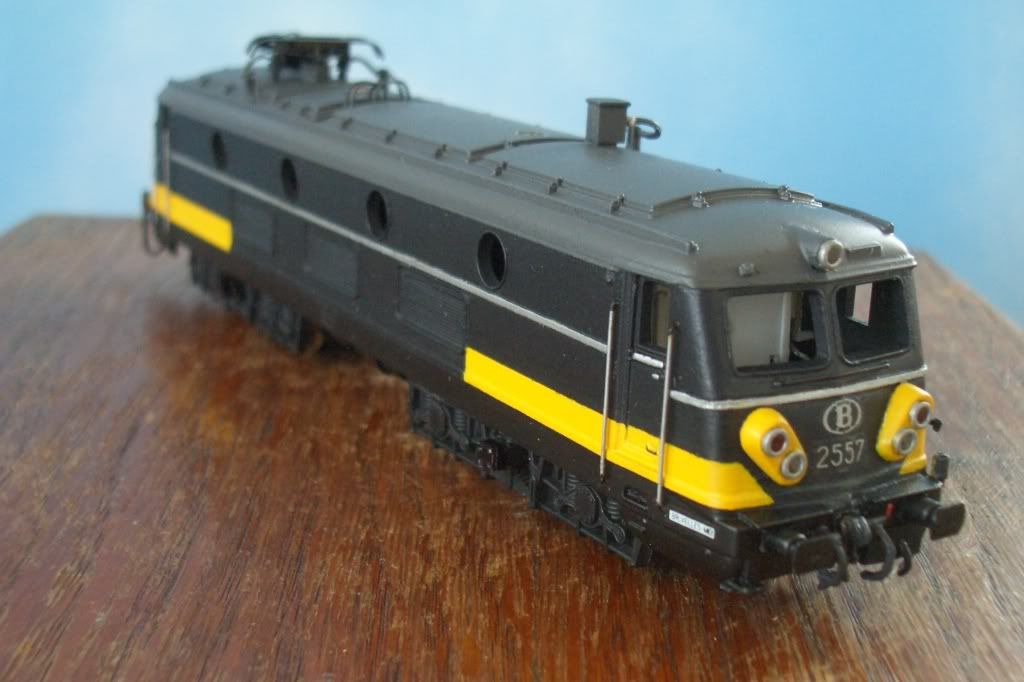

Nog een keertje totaal:

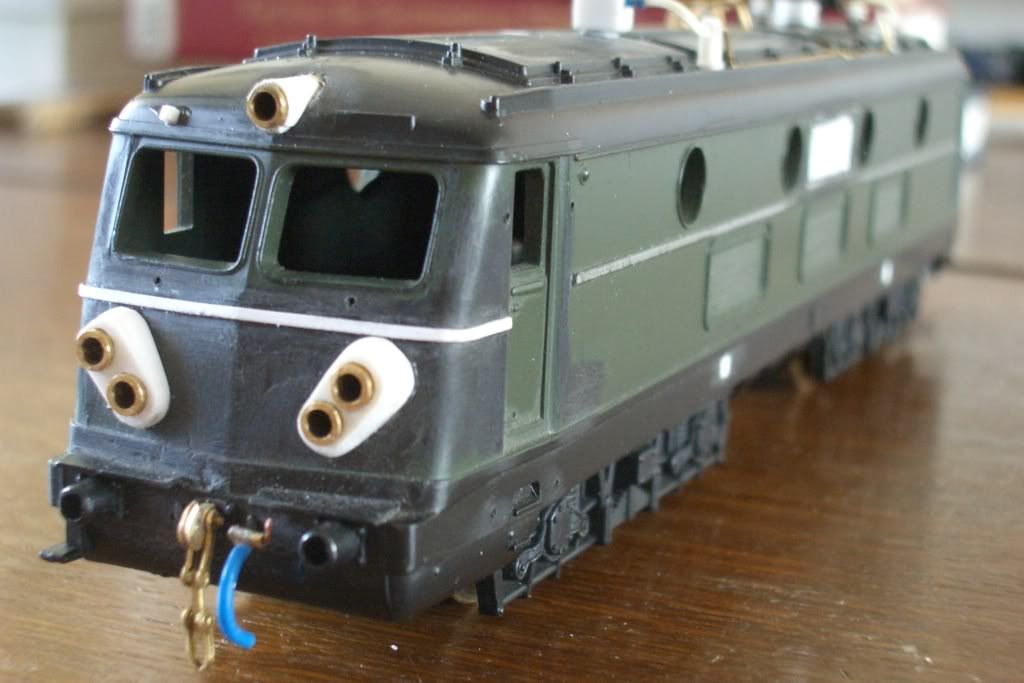

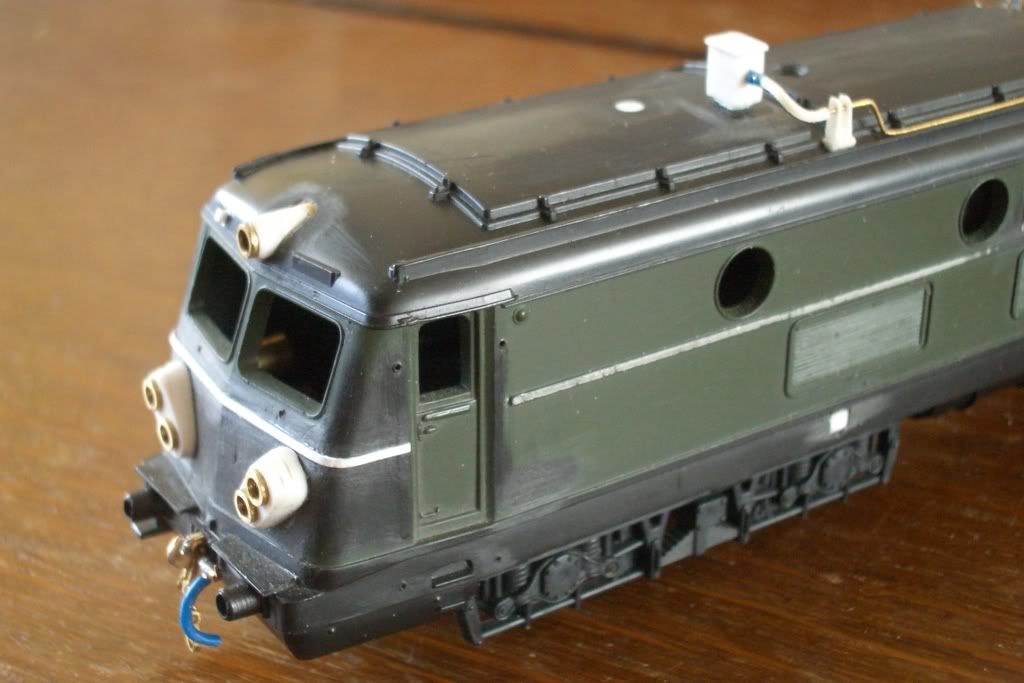

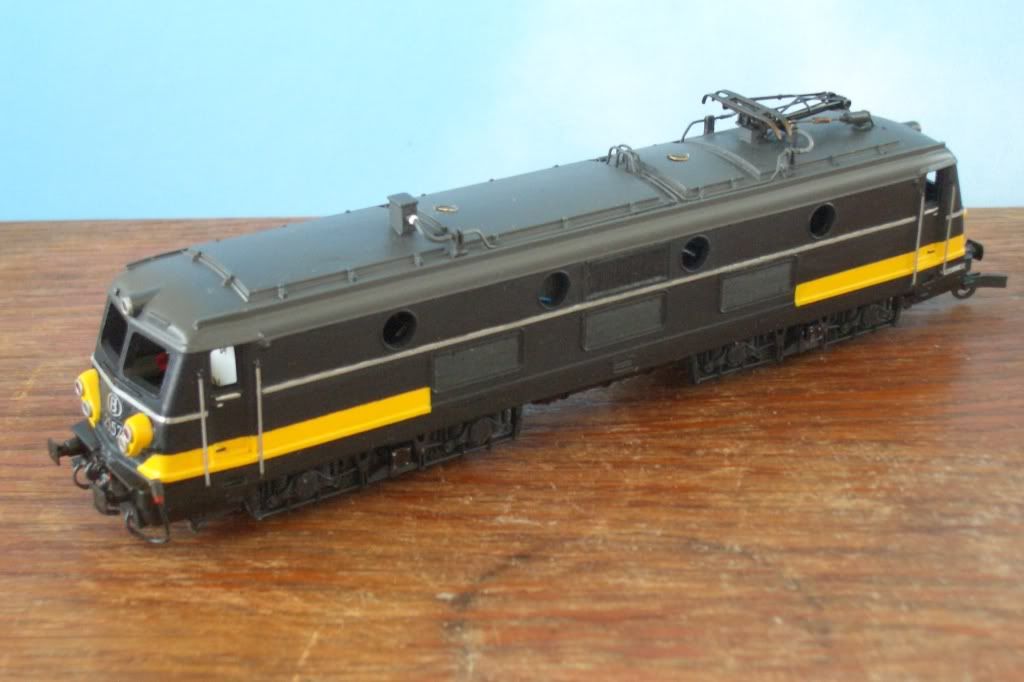

Afbouw en deatils:







Dan de stuurstand. De cabine is gemaakt van geverfd kopieerkarton, met een kunststof 1 mm-plaatje als bodem

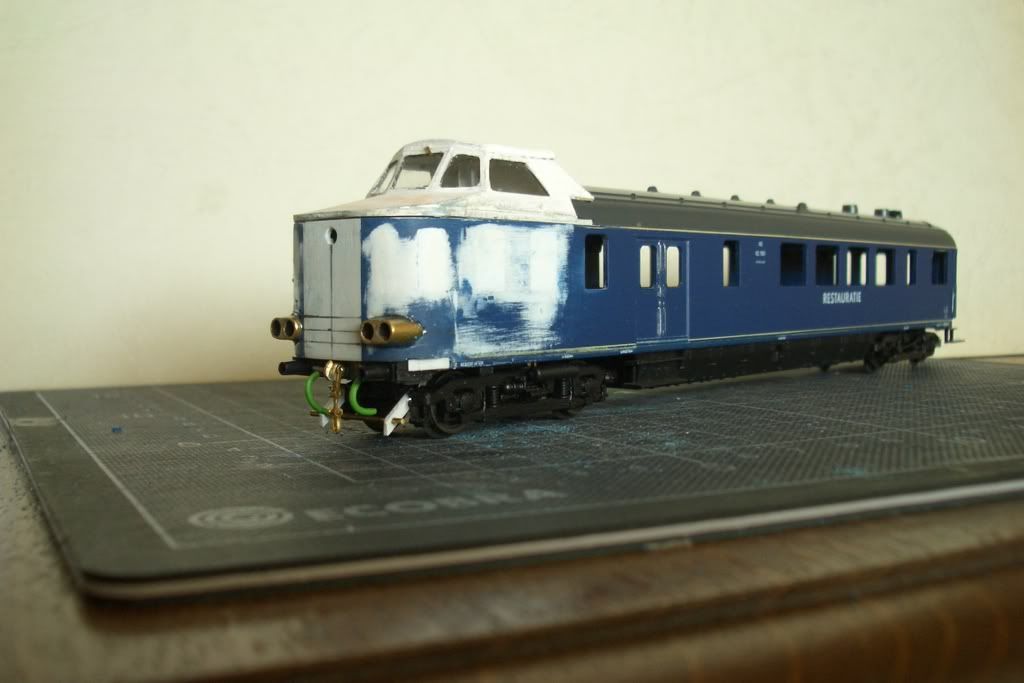

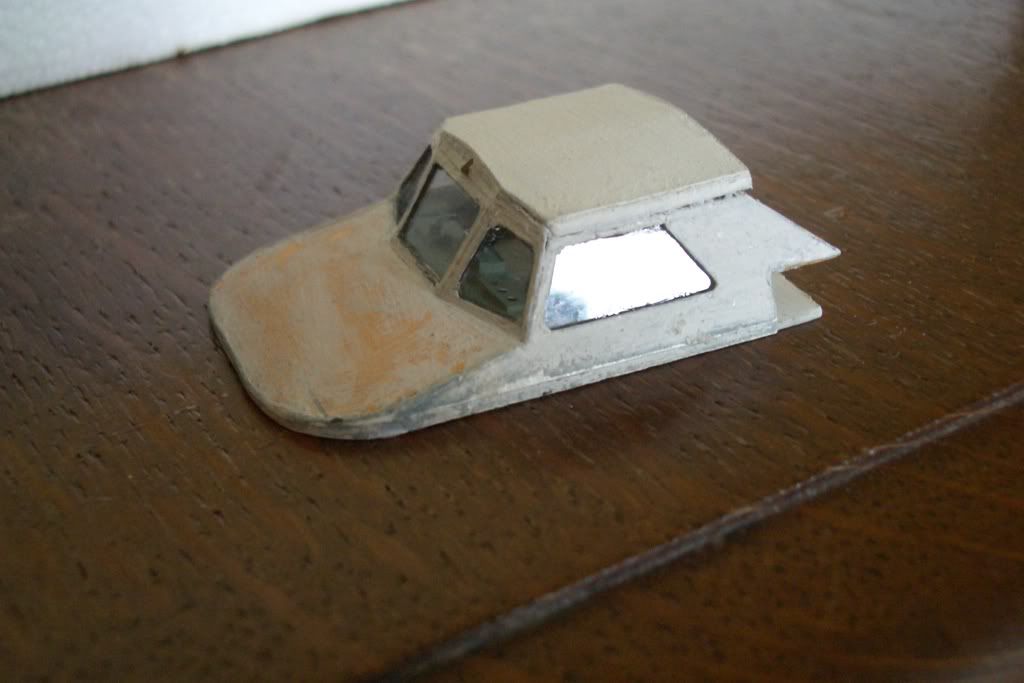

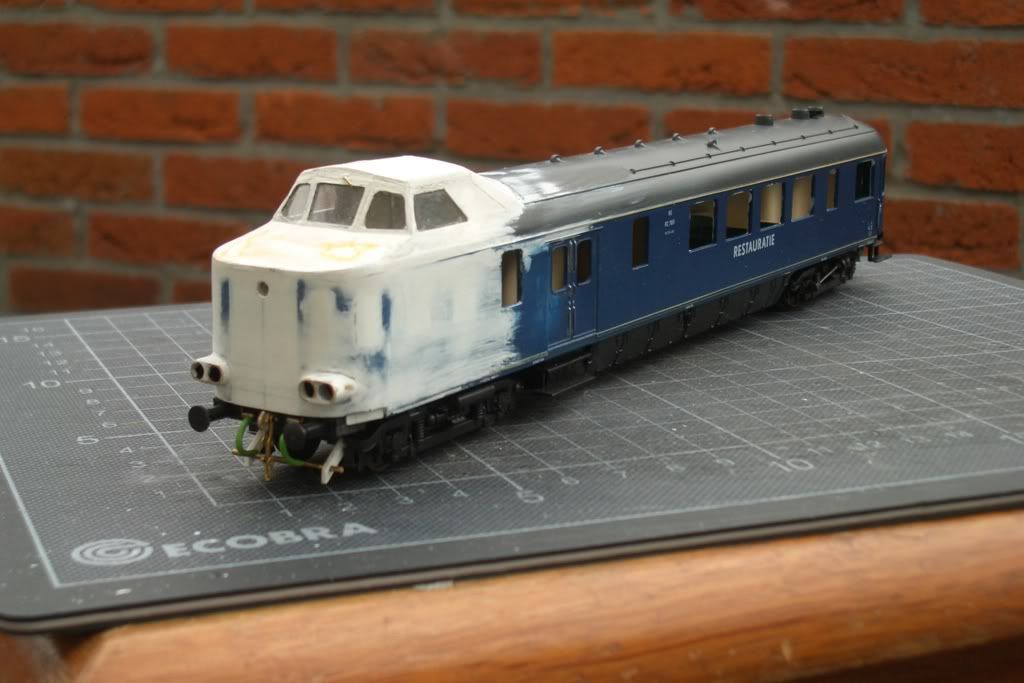

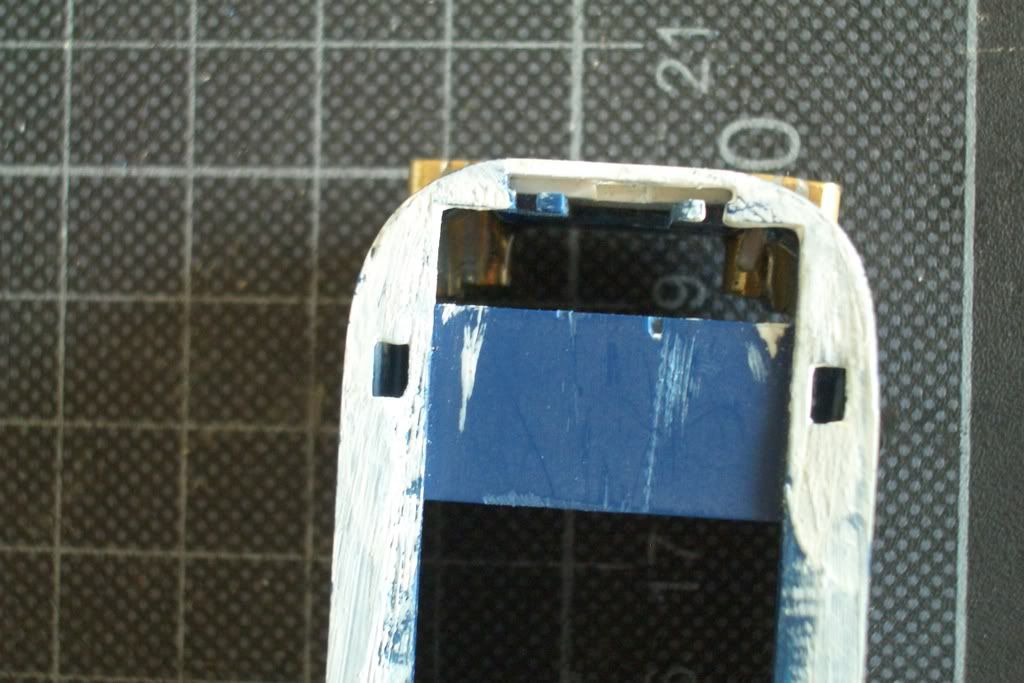

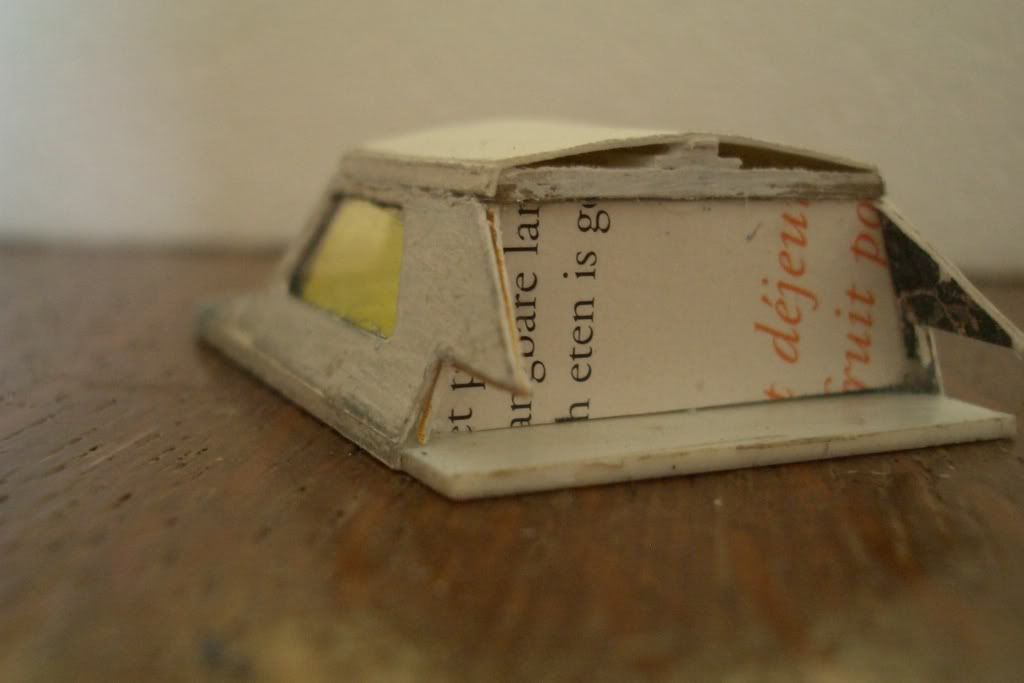

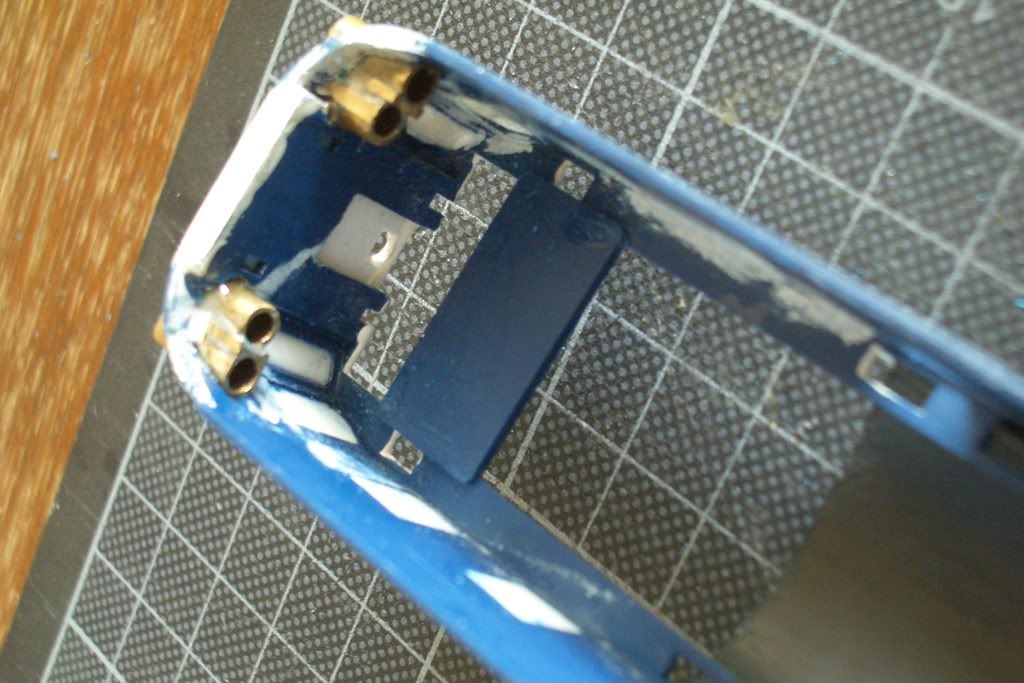

De aangepaste rijtuigkop in ruwbouw:
http://i248.photobucket.com/albums/gg167/janw1/cimg4208.jpg
http://i248.photobucket.com/albums/gg167/janw1/cimg4218.jpg
http://i248.photobucket.com/albums/gg167/janw1/cimg4220.jpg

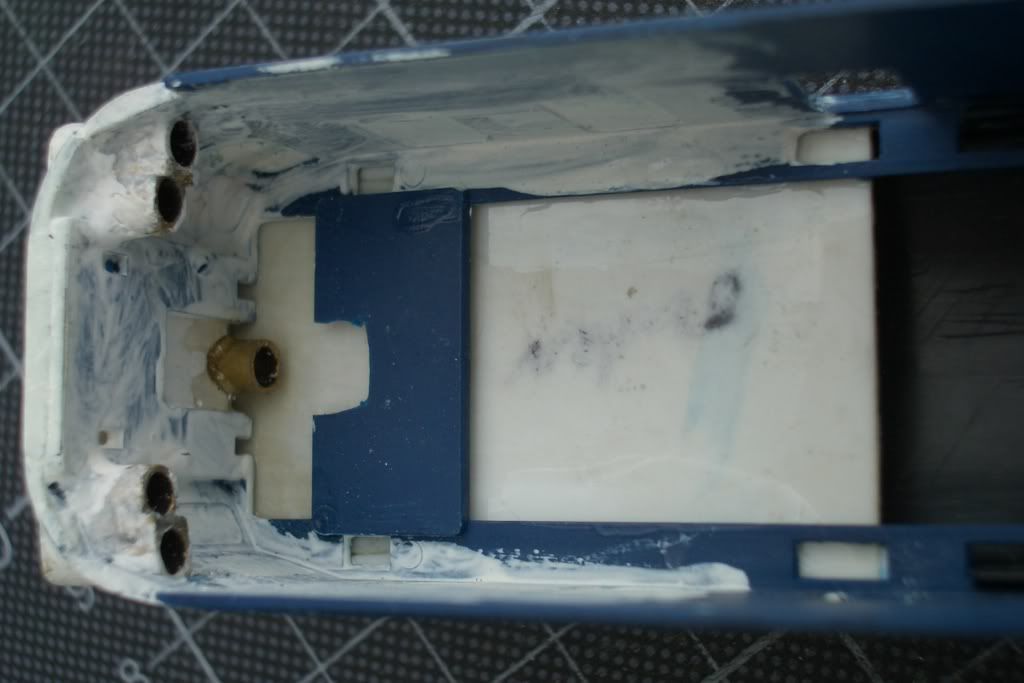

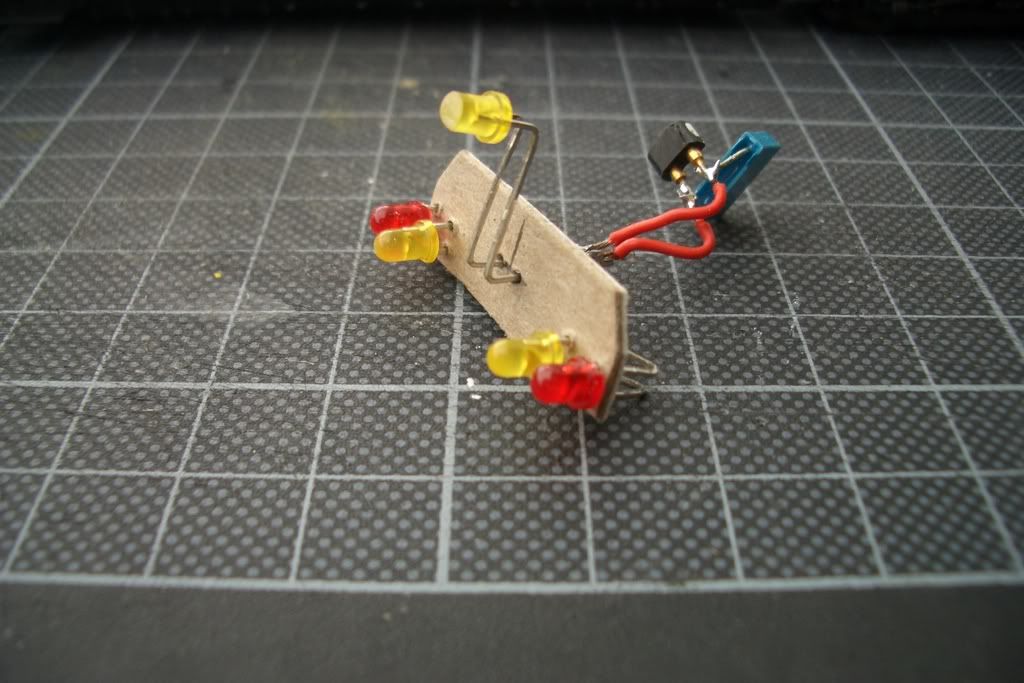

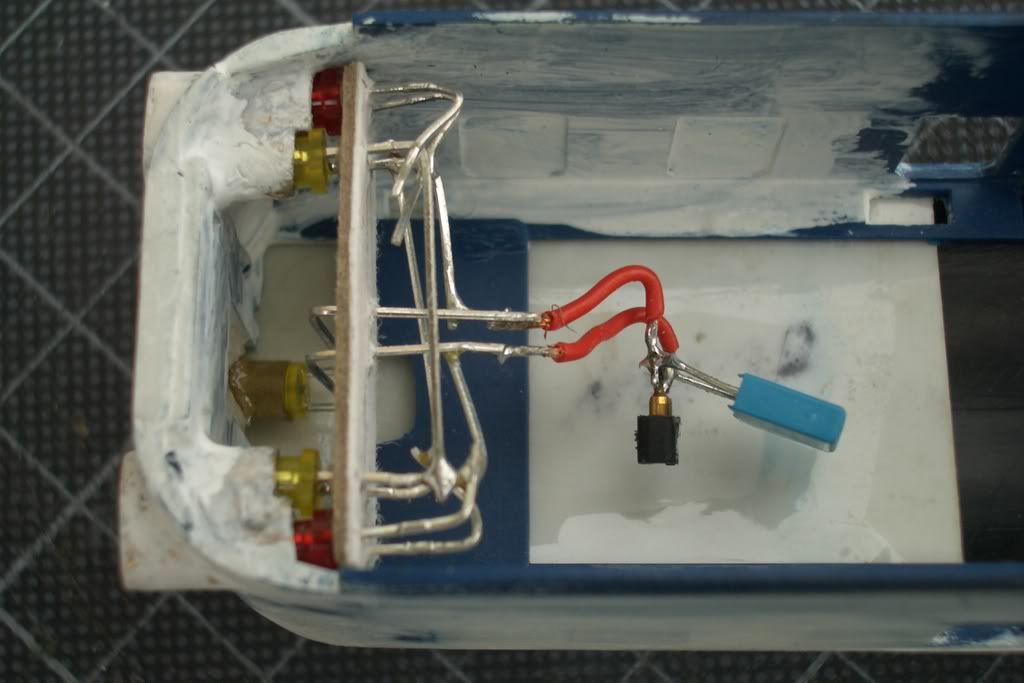

Verlichting in de stuurstand:
http://i248.photobucket.com/albums/gg167/janw1/cimg4221.jpg
http://i248.photobucket.com/albums/gg167/janw1/cimg4233.jpg
http://i248.photobucket.com/albums/gg167/janw1/cimg4234.jpg

Afbouw:

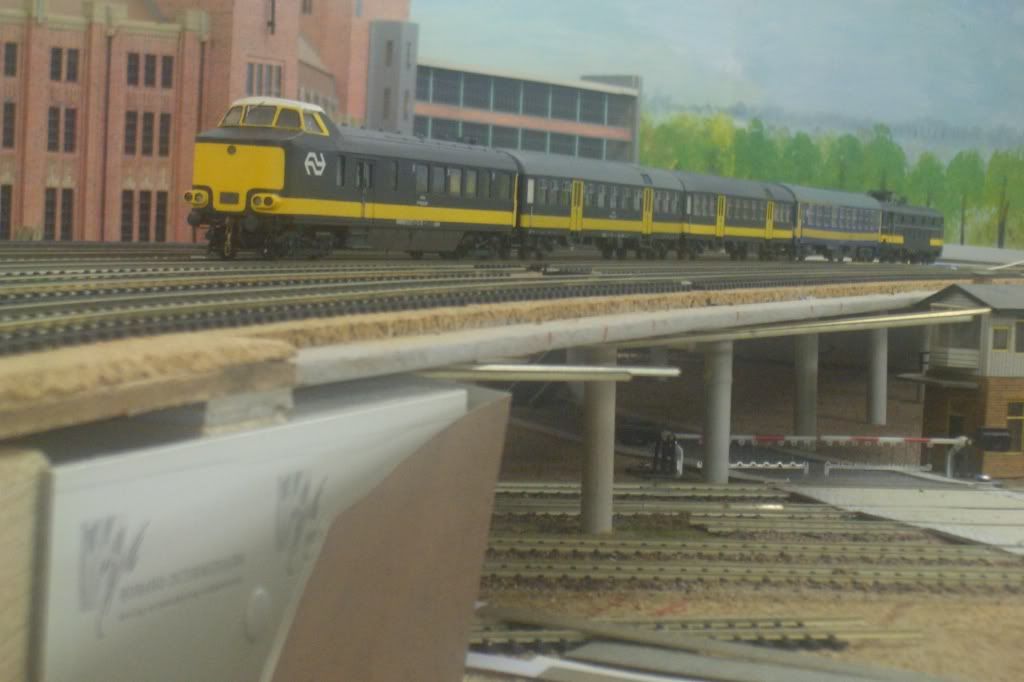

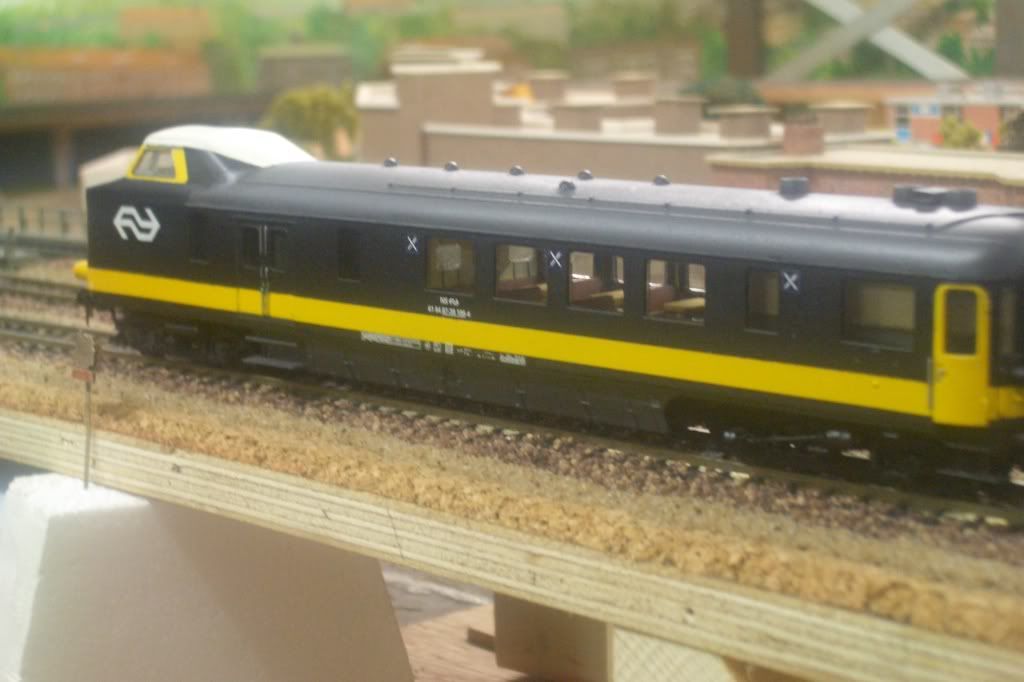

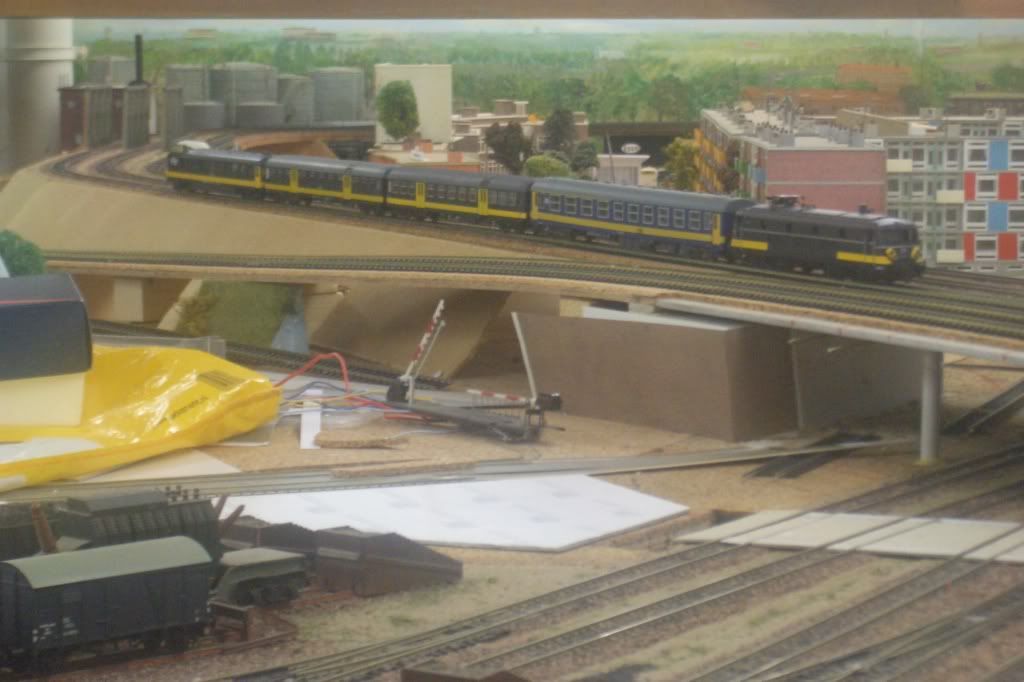

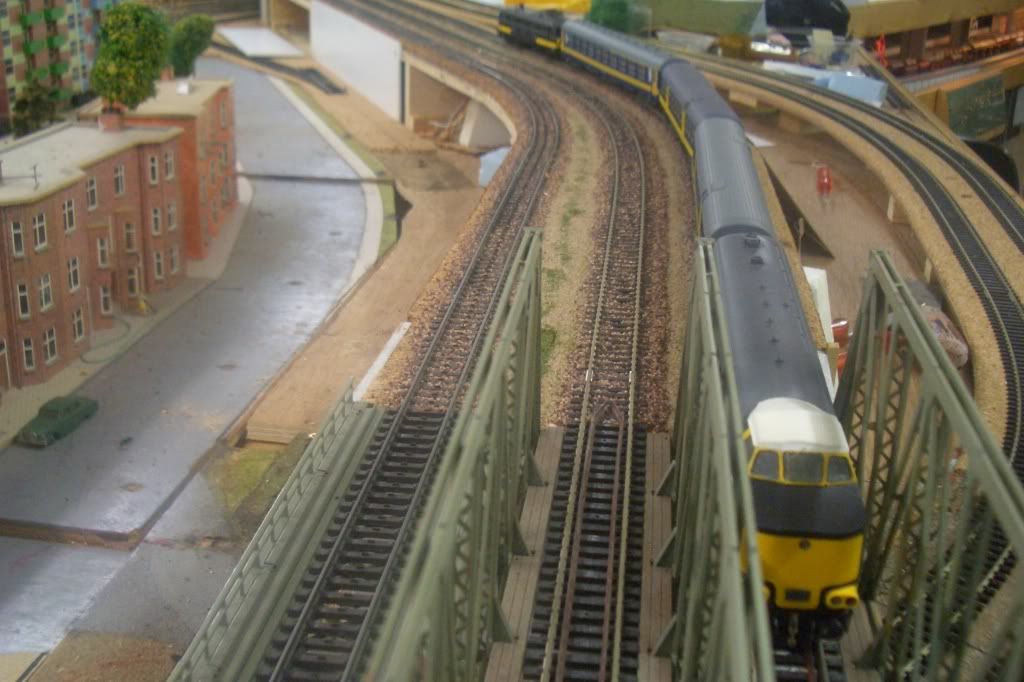

Op de baan (clubbaan HMC):



Mijn favoriete foto:


Hieronder nog wat documentatie die ik nuttig vond:
Een foto met belangrijke aanwijzingen over de vorm van de kop:

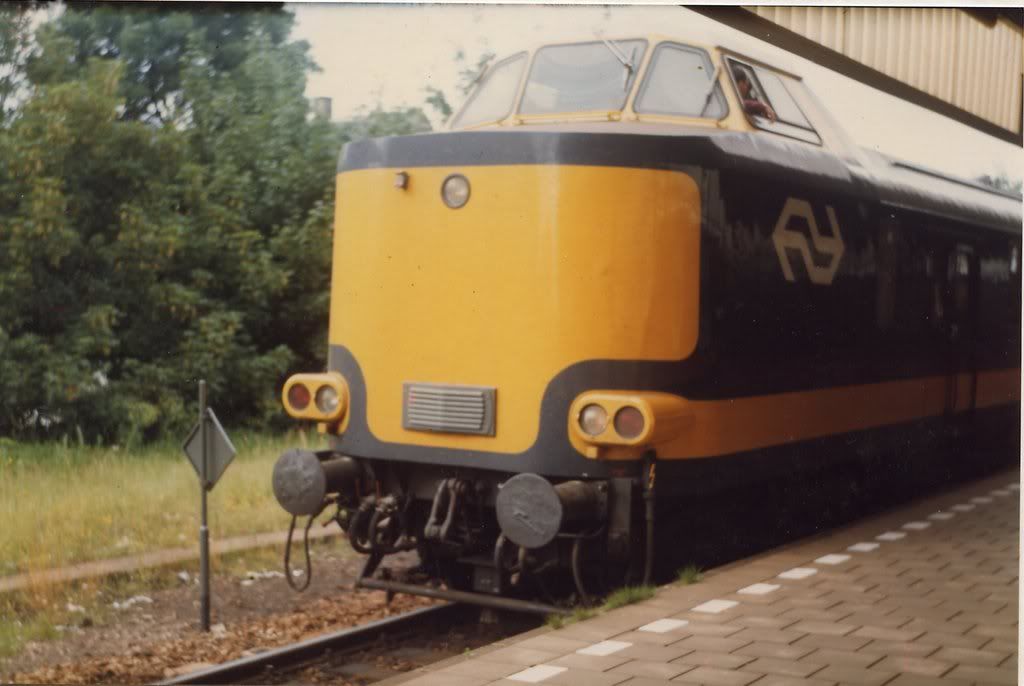

(Eigen foto, Leiden 1984).  Door de lichtval is te zien waar het oorspronkelijke ronde dak overgaat in de nieuwe, rechte zijplaat van de stuurkop (recht boven de achterste haak van het NS-teken).

Erg handig is ook de foto in Spoorwegjournaal 153, 5/2006, p. 75 onderaan (gemaakt door Jan-Willem Koene), waarop de kop exact recht van opzij is te zien, zodat de vormen en aansluiting van de verschillende platen goed te zien zijn.

Overige, meer en minder nuttige, documentatie:
- Op de Rails 1987-4: keurig artikel over het grootbedrijf 1974-1987;

-Spoorwegjournaal 153: goede bouwbespreking door Jan-Willem Koene van de net-niet-helemaal gelukte Kleinspoor-kap (m.n. de behandeling van de frontruiten vind ik jammer: ipv te proberen die de juiste vorm te geven heeft men zich er met twee stokjes vanaf gemaakt);

- Artikelenreeks in Railhobby 1992 /4, 7-8, 9, 12. Behandelt de ombouw van de hele trek-duw in H0, inclusief post- en zitrijtuigen. Compleet en interessant om te lezen; het geheel behoeft nu, 16 jaar later, wel enige aanscherping.
92/4 gaat over de stuurstand en heeft een redelijke tekening, maar let op: en profil laat de vergelijking met de bovengenoemde foto van JW Koene verschillen zien (de bovenste punt van de neus helt niet naar achteren).
92/12 heeft een goede tekening van de loc 25.5.

- Modelspoor Magazine januari 2006: ombouwartikel voor de 25.5 uit een latere versie van de Lima-loc. Hier blijkt dat de opvallende frontseinenkasten van die versie wel OK lijken voor de 25.5 maar onder een iets verkeerde hoek staan. Wie dus uitgaat van oude versie van de Lima reeks 23 zonder die kasten is in feite nauwelijks slechter af.
Overigens hadden de 25.5'en in de jaren '80 nog niet de grote gele koppeldoos linksvoor boven de bufferbalk.

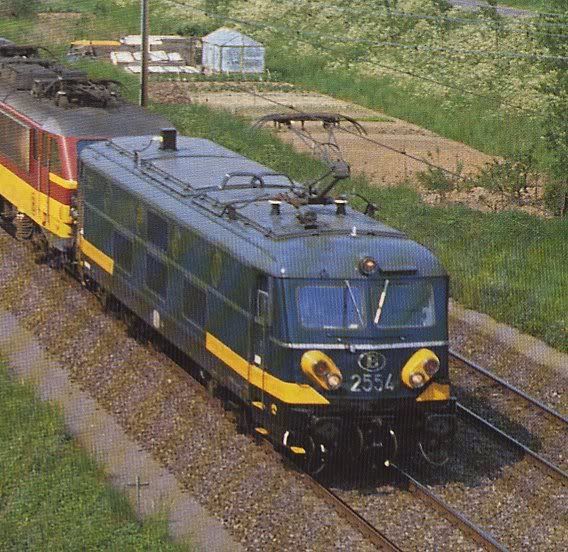

- Op de Rails 1990-7, voorplaat: vogelvluchtopname van een 25.5 waarop veel details op het dak zijn te zien:


- RailMagazine 103, april 1993. Simpel ombouwartikel van Roco-rijtuig tot MW Meetrijtuig (=oude BNL stuurstand); geeft ook nuttige tekening, maar controle met foto's blijft nodig.

- Railhobby 1986/12: summier ombouwartikel van zowel hondekop als TD. Nu verouderd.

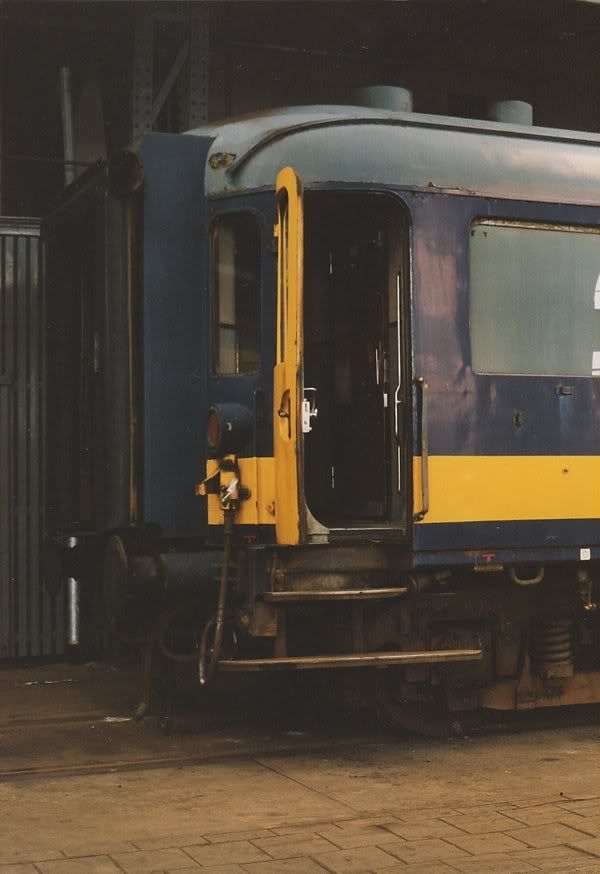

Hier nog een plaatje van het achtereind van een stuurstand, toen ze voor onttakeling in de loods in Roosendaal stonden.


Interieurfoto's van de stuurstanden:
Het houten sierpaneel op de wand tussen reizigersafdeling en keuken, hier dat van de 107 (ex RD 7658):


De 108 had een versimpeld interieur, maar daarvan heb ik nou net overzichtsfoto's
http://i248.photobucket.com/albums/gg167/janw1/interieurStuurstand108.jpg

De keuken, met de echte ijskasten die vanuit de CIWL-basis in Brussel dagelijks met ijsblokken werden gevuld, en het kolenfornuis waarop tot begin jaren '80 uitsmijters werden gebakken
http://i248.photobucket.com/albums/gg167/janw1/BNLstuurstandkeuken2.jpg
http://i248.photobucket.com/albums/gg167/janw1/BNLstuurstandkeuken1.jpg

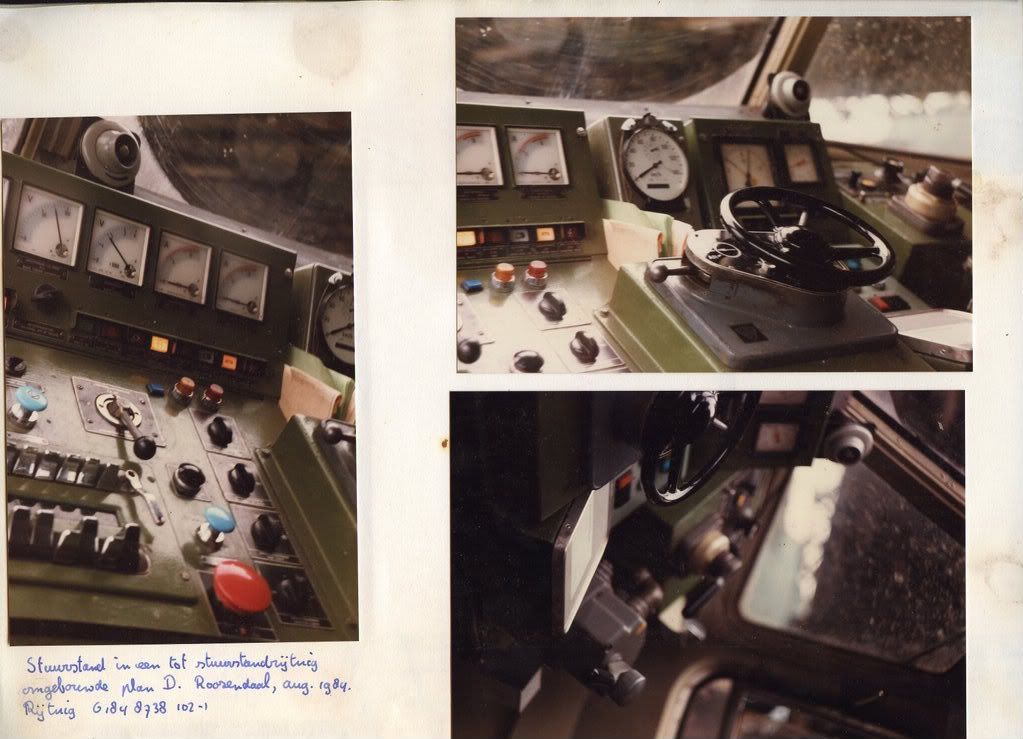

De stuurstand zelf:
http://i248.photobucket.com/albums/gg167/janw1/BNLstuurstandcabine.jpg


Wat betreft de overige rijtuigen: ik gebruik Roco plan W's (prachtig spuitwerk, verder eigenlijk verouderd, maar binnenkort zijn er die van Artitec) en een Heris/LS I4 in Benelux-kleuren, waaraan wel het een ander gedokterd moest worden voor het goed liep. En dan is de kromgetrokken gele baan nog niet opgelost. Maar verder mooi uitgevoerd en goed op schaal.
