Auteur Topic: Stroomverdeelpunten onder de baan  (gelezen 3136 keer)

De eerste Ivo

  • Offline Offline
  • Berichten: 633
Stroomverdeelpunten onder de baan
« Gepost op: 15 maart 2021, 21:46:44 »
Hallo,

Wil binnenkort een nieuwe baan gaan bouwen. Om een goede stroomvoorziening te garanderen wil ik een ringleiding maken met om de ca. 50 cm een verdeelpunt. Per verdeelpunt 2 rijen van 8 schroefconnectoren. (2x 18v, 2x DCC, 2x 5 V t.b.v.servo's 2x reserve).
Zijn er meer liefhebbers voor dergelijke printjes? Zo ja wensen t.a.v. uitvoering?

Ivo

bask185

  • Offline Offline
  • Berichten: 1552
Re: Stroomverdeelpunten onder de baan
« Reactie #1 Gepost op: 15 maart 2021, 21:56:17 »

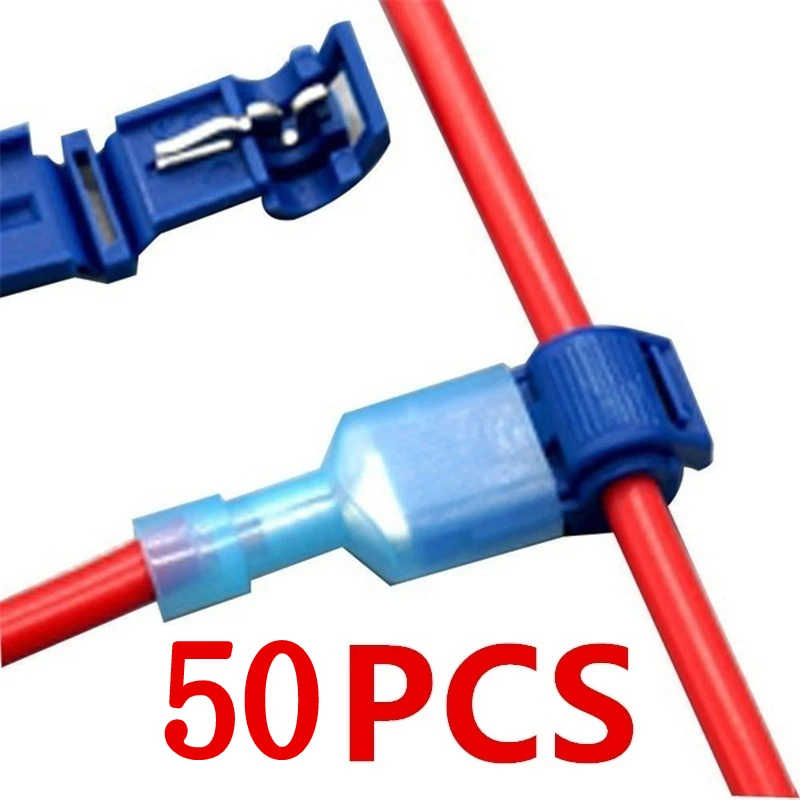

Niet zo zeer, ik wel zelf eerst deze gaan proberen.


Je kan alles zo met een normale tang vast krimpen. Lijkt me leuk om te proberen

Ik zou eigenlijk zelf een simpel 3D geprint blokje willen met iets van 8 tot 10 gaten er in waar door je je draden kan trekken. Een blokje wat je dan makkelijk met 1 of 2 schroeven onder je baan kan bevestigen.

Ik ben wel nieuwsgierig naar het idee. Wil je simpel printje maken met die blauwe screw terminals er op?

Mvg,

Bas

RobGood

  • Offline Offline
  • Berichten: 135
Re: Stroomverdeelpunten onder de baan
« Reactie #2 Gepost op: 15 maart 2021, 22:09:22 »
Ivo, Kan... zelf heb ik een printje laten maken in China met 6 KF350-2pins schroef connectors erop, met slechts een twee polen 1 en 2. Echt bedoeld als distributie voor bv. voeding of DCC. Als ik een nieuwe baan en nieuwe ringleiding zou willen maken, zou ik alleen kiezen voor de ringleiding van het rail (DCC) signaal. Voor de overige voedingen zou ik kiezen voor aparte adapters waar nodig en dus een (wel goed en veilig) ringleiding van 220V stekkerdozen. Maar succes ermee... Rob

hans1958

  • Gast
Re: Stroomverdeelpunten onder de baan
« Reactie #3 Gepost op: 15 maart 2021, 22:10:18 »


Dit systeem gebruik ik en bevalt heel goed.

De eerste Ivo

  • Offline Offline
  • Berichten: 633
Re: Stroomverdeelpunten onder de baan
« Reactie #4 Gepost op: 15 maart 2021, 22:27:19 »
@bas, bij mijn huidige baan, heb ik experimenteerprint gebruikt met 2 rijen van 8 screwterminals. En de Ringleiding gesoldeerd. Dat solderen onder de baan is niks, dus daar wil ik een slimmere oplossing voor.

Ik heb mijn digitale componenten verspreid onder de baan, dus heb ik overal dcc, 18v en 5v nodig en geloof ook nog 18v =. Moet zelf even denken 🤣🤣

Dwergsein

  • Offline Offline
  • Berichten: 591
Re: Stroomverdeelpunten onder de baan
« Reactie #5 Gepost op: 15 maart 2021, 22:31:05 »
Ben nog van het recht toe recht aan type. Draadjes gewoon in elkaar draaien, wat soldeer er over heen en klaar is het. Kleine stukjes pvc buis onder de baan plakken of schroeven, hup de bundels draden er door heen. Vanaf het hoofd aansluitpunt drie verbindingen naar de verste uithoeken van de (flinke) baan, en de stroom (analoog of digitaal naar keuze) is overal levenslang gegarandeerd  :)
Met vr groeten "Dwergsein"

hans1958

  • Gast
Re: Stroomverdeelpunten onder de baan
« Reactie #6 Gepost op: 15 maart 2021, 22:39:24 »
Bask185 ik heb in mijn beroep hele nare ervaringen met die verbinders gehad.
Er zitten een soort mesjes in die in de isolatie snijden en dan de kern inkerven met als gevolg dat de draad kan breken door trillingen.
Bron van ellende en storingen. In de klemmen die ik gebruik zitten geen mesjes maar een soort drukplaatje die de kern niet beschadigd.
Het is wel zaak de draad op de juiste lengte aan te strippen.
Groot voordeel is ook dat de draden ook simpel weer los te maken zijn .
Heveltje omhoog en de draad kan er weer uit.
Draad er in heveltje omlaag en de draad zit muur vast.

RBlok

  • Offline Offline
  • Berichten: 218
  • Canada-H0-2rail-Peco-Ecos-Digikeijs-Xtreme-MP6
Re: Stroomverdeelpunten onder de baan
« Reactie #7 Gepost op: 16 maart 2021, 09:25:56 »
Inderdaad. Ik heb ook slechte ervaring met deze (Chinese) verbinders. Bovendien werkt het bij draden van iets ongelijke dikte nog minder betrouwbaar.


Weer wel tevreden over onderstaande (ook Chinese) verbind/verdeelblokken.

hans1958

  • Gast
Re: Stroomverdeelpunten onder de baan
« Reactie #8 Gepost op: 16 maart 2021, 09:36:44 »

en deze gebruik ik ook uitstekende verbindingen en heel makkelijk in gebruik.

Falcon10

  • Offline Offline
  • Berichten: 2186
  • Wel Belg, niet gek !
Re: Stroomverdeelpunten onder de baan
« Reactie #9 Gepost op: 16 maart 2021, 09:47:04 »
Weet zelf niet direct de naam, maar ik zou aan die groene verdeelblokken op dit printje denken :



Alleen moet je dan natuurlijk zo'n printje (laten) maken, en dan afhankelijk hoeveel aftakkingen je wil, kies je van die groene dingen met zoveel aansluitingen en kan je zo verder doorlussen. Geen gesoldeer, enkel vastvijzen.

Ben ook nog aan het kijken hoe ik het bij mij zou doen, maar momenteel is dat groene ding men voorkeur, al moet ik nog iets vinden dat het ook op een printplaatje staat, en nog even bekijken hoeveel aansluitingen ik nodig heb.

hans1958

  • Gast
Re: Stroomverdeelpunten onder de baan
« Reactie #10 Gepost op: 16 maart 2021, 09:50:17 »
je kan ze gewoon op een eilandjes print solderen werkt prima en is goedkoop.
maar die dingen die ik hier gepubliceerd heb bevallen mij het beste.
ze zijn er in heel veel soorten vormen en maten.
en zijn zeer betaalbaar (alieexpress).
« Laatst bewerkt op: 16 maart 2021, 09:53:12 door hans1958 »

bask185

  • Offline Offline
  • Berichten: 1552
Re: Stroomverdeelpunten onder de baan
« Reactie #11 Gepost op: 16 maart 2021, 10:09:55 »
Inderdaad. Ik heb ook slechte ervaring met deze (Chinese) verbinders. Bovendien werkt het bij draden van iets ongelijke dikte nog minder betrouwbaar.
Ik denk ook wel dat je inderdaad maar 1 kabeldikte ervoor kan gebruiken als je wel goede ervaringen wilt hebben met deze dingen.

Ik heb nu zelf ijzerdraad gebruikt. Dat hangt minder en je hoeft het niet te strippen. Tot op heden bevalt dit me wel.




Nu kan ik hier goed bij, maar dat is ook een vereiste. In de toekomst wil ik banen zo bouwen dat ik gewoon een module uit de baan kan tillen en op zijn zijkant op mijn bureau kan zetten. Maar dat solderen onder een vaste baan heb ik nu ook wel weer een beetje gezien..

(nu kom je er ook vaak mee weg door een groot stuk te strippen en het aan te sluiten draadje gewoon om het ijzerdraad heen te wikkelen zonder het vast te solderen :P )

Bas

bellejt

  • Online Online
  • Berichten: 973
    • Onze site
Re: Stroomverdeelpunten onder de baan
« Reactie #12 Gepost op: 16 maart 2021, 10:30:55 »
of je maakt het zelf .Ik heb ze gemaakt in verschillende versies al naargelang het aantal benodigde kontakten.Is ook zo te koop bij ali en op andere websites.

Greetings,salutations,groetjes,
http://www.johnnyrail.net/

De eerste Ivo

  • Offline Offline
  • Berichten: 633
Re: Stroomverdeelpunten onder de baan
« Reactie #13 Gepost op: 16 maart 2021, 10:37:03 »
@Falcon: Ik wil dus 8 kleurgecodeerde voedingen als ringleiding hebben. Dat is bedrijfszeker. Dan idd 2 rijen schroefterminals (de groene blokjes). Nu heb ik de voedingen gesoldeerd aan het printje. Ik wil niet de voedingen en de "aftakingen" in 1 connector hebben.

Dus ga ze of weer aansolderen of met een steekconnector vast maken.

Ivo

Falcon10

  • Offline Offline
  • Berichten: 2186
  • Wel Belg, niet gek !
Re: Stroomverdeelpunten onder de baan
« Reactie #14 Gepost op: 16 maart 2021, 10:56:25 »

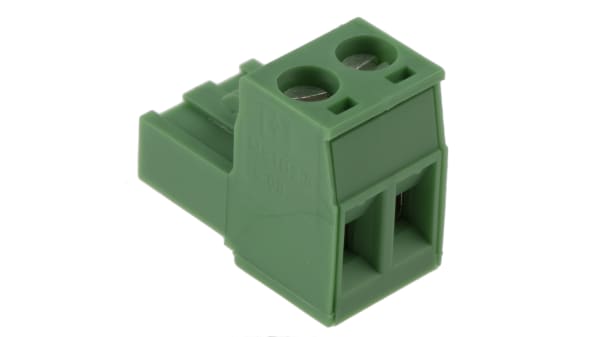

Die groene dingen noemen dus : PCB terminal blocks :



Je hebt ze in verschillende formaten/afmetingen + hoogtes, en je kan ze ook met zo plugs hebben :



En dan misschien inderdaad zoals bellejt op zo'n zelfbouwprintplaatje zetten.
