Auteur Topic: DD-AR front-sluitverlichting (gelezen 1930 keer)

Jonny · « **Gepost op:** 23 December 2020, 23:09:54 »

Hoi,

Ik heb een Trix DD-AR stuurstand waar ik een
Functiedecoder in wil plaatsen voor schakelen binnenverlichting en front/sluit verlichting
Momenteel zit er nog een soort van as-schakelaartje onder de stuurstand die is verbonden met het printplaatje in de stuurstand. De printplaat wil ik eigenlijk behouden omdat daar de leds van de front/sluit op zitten. Het as schakelaartje wil ik weghalen omdat de werking daarvan niet meer zo goed is.

Is het mogelijk de functiedecoder aan te sluiten op de bestaande printplaat die er feitelijk in zat om de as schakelaar zijn werk te laten doen.
Zo ja hoe sluit in de functiedecoder aan op de bestaande printplaat? Er zitten mij teveel componenten op en ik zoek eigenlijk de banen om de bestaande leds te kunnen aansturen.Voor duidelijkheid een foto toegevoegd.

Nb: foto is van de bijzondere printplaat die ik wil behouden maar waarop ik dus de functiedecoder wil koppelen.

Ik rij: H0, gelijkstroom, digitaal

tjibbeh · « **Reactie #1 Gepost op:** 17 May 2025, 10:27:57 »

Ik kwam dit draadje tegen en had mijn hoop er wat op gevestigd. Ik heb de recente uitgave van de Trix DDAR 7310 stam. Ik was eerlijk gezegd wel enigszins verbaasd dat deze niet digitaal is voorbereid... Maar goed, da's een goeie reden om zelf te proberen wat skills te ontwikkelen.

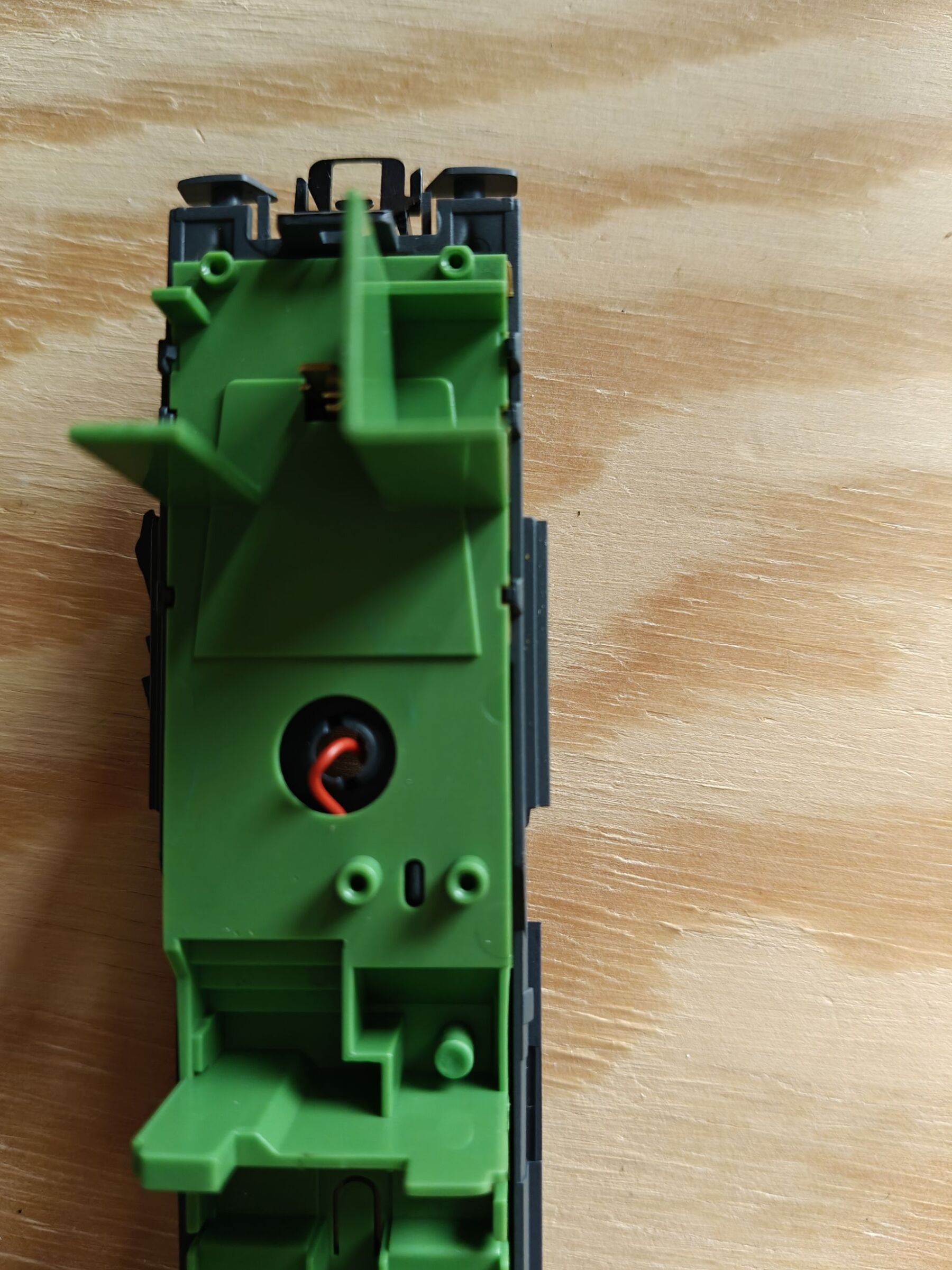

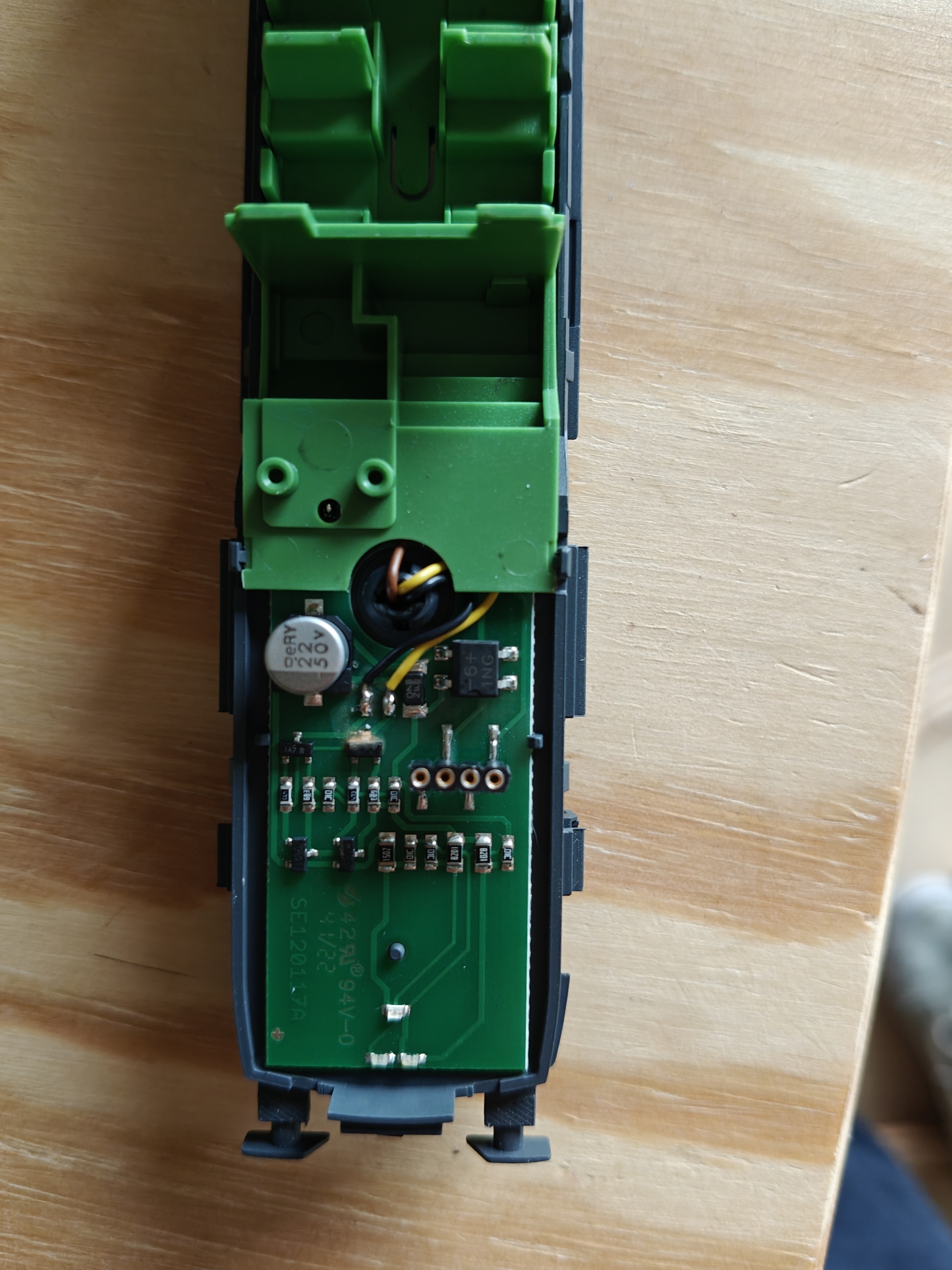

Alleen net als de topic starter ben ik nog niet helemaal zeker wat de beste manier is... Qua printje lijkt het nog behoorlijk veel op de foto in de eerste post en het model heeft nog steeds de soort van schakelaar in het draaistel die zorgt voor het wisselen van front/sluit sein. Heb fotootjes toegevoegd hieronder...

Gezien de 'lichtgeleiding' naar de front-en sluitsein en lijkt het me logisch om de leds op de printplaat te blijven gebruiken. Maar waar en hoe sluit je ze dan aan? Onderbreek je de banen op de print?

En qua decoder? Is het gebruikelijk om zo'n decoder met draden naar een stekker, bv Esu LokPilot 5 FX micro NEM 652, 8 polig. De stekker er af knippen en zelf de draden solderen? Mijn andere gedachte was bij het installeren van de binnenverlichting 1 strip in de stuurstand te doen waar een ingebouwde decoder in zit en van daaruit alles aansluiten...

Hoop dat iemand me op weg kan helpen!

Gr Tjibbe
