Artitec 1315 reviseren en levensduurverlenging

[Martijn193]

Zou een stunt zijn...

[Biesje]

Raad eens wat ik gevonden heb?

Heb je de seinbalkjes gevonden? Ik had een poging gedaan de Lima balkjes er uit te zagen maar dat lijkt makkelijker dan gedaan Mocht je ze kwijt willen dan hoor ik het graag

Naar de kl.... helpen? Wat een vertrouwen

De kans is klein dat Artitec met een gerenoveerde 1300 komt, maar de kans was ook klein dat een fabrikant nog met een 1200 zou komen na de laatste Mätrix versie... of een mooie Sik... of een NS 2000... of... of...

We zien wel weer...

Mvg,

Robert

[Biesje]

Dag allen,

Inmiddels de seinbalkjes binnen, dank je Martijn

Ik zit nog met het plaatsen daarvan. De Lima en de Electrorossi hebben de balk beide op een andere hoogte zitten. Ik heb inmiddels bijna 7000 tekeningen/afbeeldingen binnen van allerlei NS 1300 onderdelen, behalve de gerenoveerde vooraanzichten met maten. maar met 6000+ afbeeldingen is het ook makkelijk om er overheen te kijken helaas

Uiteindelijk zal het wel lukken met goed naar foto's te kijken en deze te meten. Maar voordat ik echt ga plakken had ik graag iets concreets voordat ik straks te horen krijg dat het niet goed zit en ik de kap weg kan mieteren...

Mvg,

Robert

[Biesje]

Zo, ik kan niet meer terug:



Originele frontseinen er af gesneden, door het zo vlak mogelijk te snijden gingen de nummers ook mee.



Seinbalkje even gepast en met Kristal Klear gefixeerd. Ik heb nog steeds geen duidelijke tekening met de exacte maten van de gerenoveerde neus gevonden, dus de hoogte blijft een gok

Mvg,

Robert

[gtw6016]

hoi robert,

wat betreft de seinbalk maatvoering zie pb

marc

[Olaf]

Seinbalkje even gepast en met Kristal Klear gefixeerd. Ik heb nog steeds geen duidelijke tekening met de exacte maten van de gerenoveerde neus gevonden, dus de hoogte blijft een gok

Mvg,

Robert

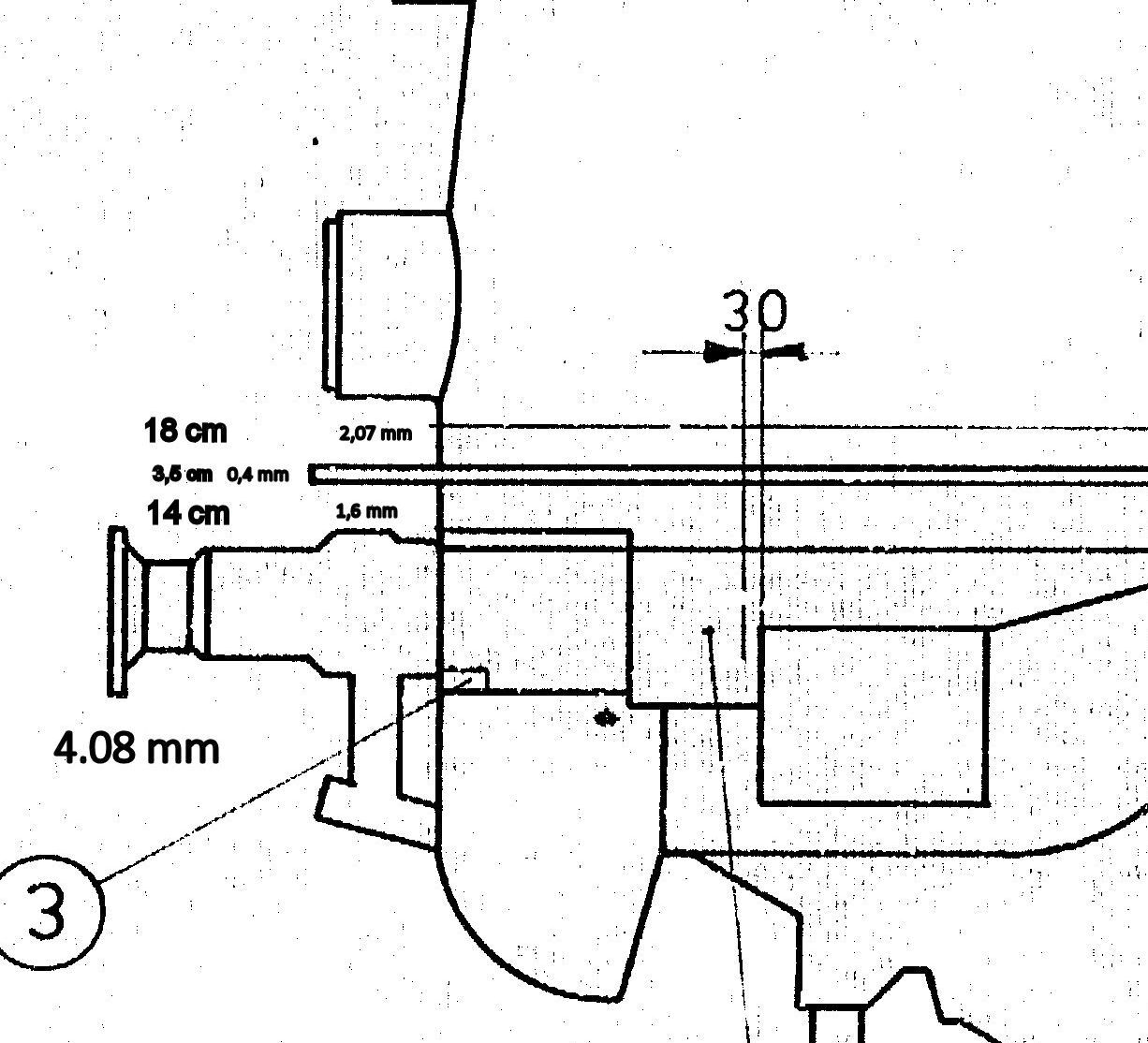

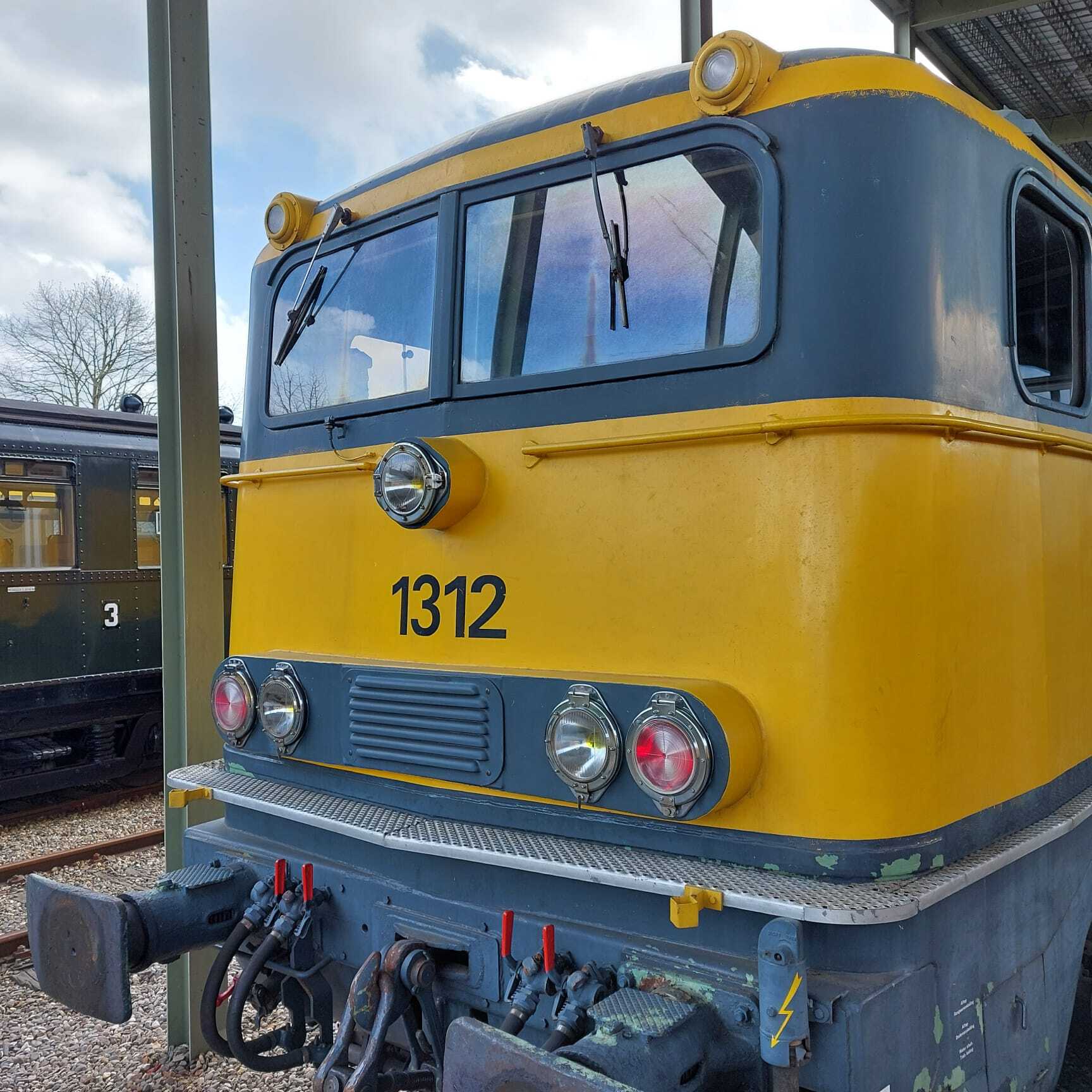

De hartlijn van de frontseinbalk zit op 820mm vanaf de onderkant van de bufferbalk.
De omloop op de fronten zul je ook moeten vervangen, want de nieuwe looproosters zitten een stukje lager.


Verstuurd vanaf mijn SM-A320FL met Tapatalk

[Biesje]

Yay! Thanks! Beiden bedankt voor de tips en info.

Ik wist dat de omloop anders was, zat nog te twijfelen of ik deze er af ging halen, want dan moet er ook weer iets terug gefrut worden. Roosters is lastig en zo

820 mm is ongeveer precies 9,425287356321839 mm in 1:87. Tijd om mijn schuif te maten...

Mvg,

Robert

[1200blauw]

In het 1300-boek van Bouwman stat een foto ten tijde van de renovatie. Daarop is duidelijk de contouren van de oude frontseinen te zien terwijl de nieuwe balk al geplaatst is. Misschien heb je er wat aan...
Doet zo door!

[Biesje]

Vanwege bangepoeperigheid gaat het niet zo heel vlot. Gisteren is een vleugje moed tussen mijn oren aan komen waaien en heb ik de omloop boven de buffers er af gesneden. Iep!

Dit maakt het spuiten straks wel makkelijkerder denk ik, mits er een nieuw rooster komt wat later aan te brengen is . Denk dat ik deze van een stukje nieuwzilver of messing ga maken welke ik aluminiumkleurig zal maken en dan een soort transfer er op voor de rooster imitatie.

Eventuele vrijwilligers die deze roosters willen etsen juich ik toe

Mvg,

Robert

[gtw6016]

ik zou ger knijf eens een mailtje sturen, die staat altijd wel open voor nieuwe ets projecten.

marc

[Biesje]

Dag Marc,

Ik weet niet of het erg interessant is voor hem om voor 1 loc een hele ets te laten maken.

Mvg,

Robert

[gtw6016]

hij heeft voor mij alleen een rooster voor een kraansik gemaakt, en als je aangeeft hem netjes af te nemen en te betalen dan zal Ger vast niet de beroerdste zijn.
