Bruggen-IG: een bouwwijze voor bruggen in karton

[janw]

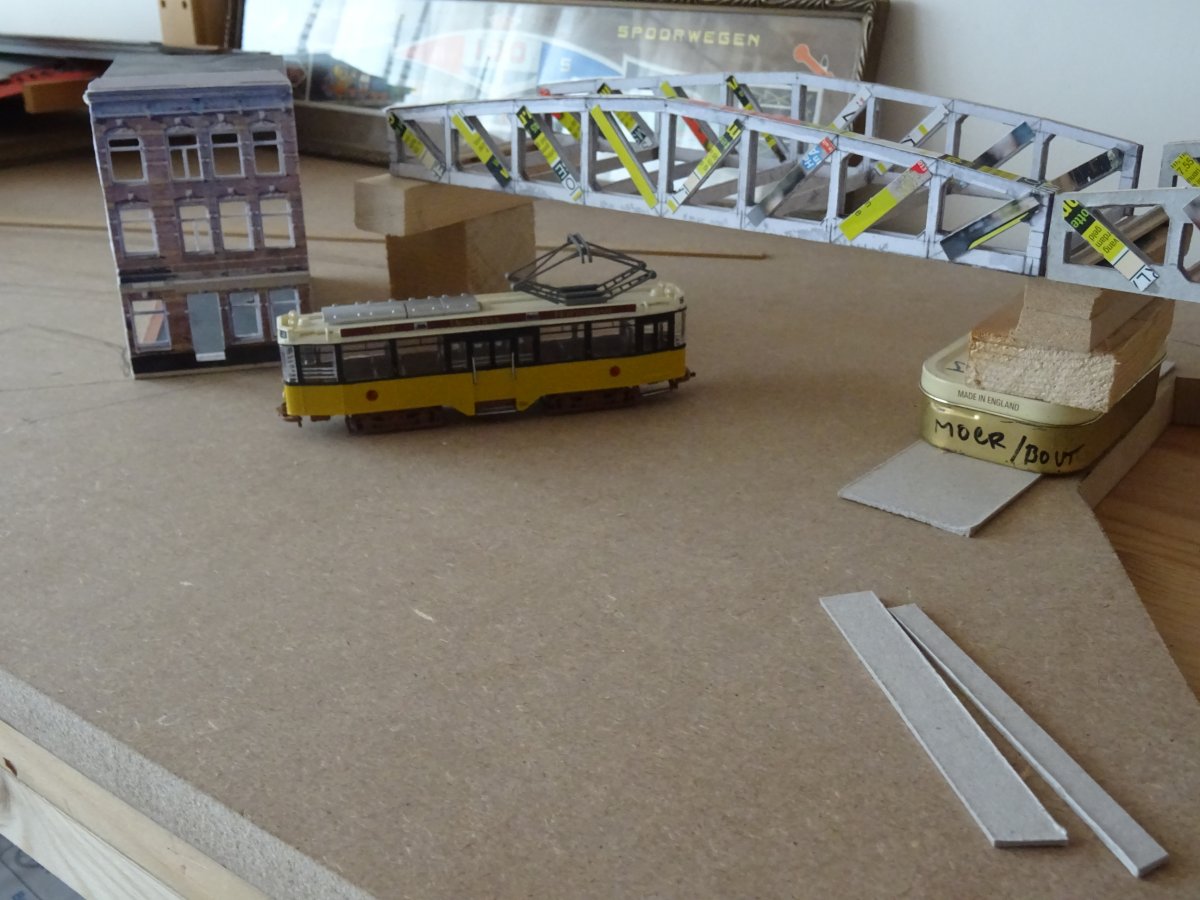

Naar aanleiding van een vraag van een mede-bouwer zet ik hieronder een bouwbeschrijving in plaatjes van een snelle bouwmethode voor vakwerkbruggen in (hoofdzakelijk) karton. Het voorbeeld is een tweetal overspanningen voor een impressie van de oude situatie op Pompenburg in Rotterdam (en ja dat waren natuurlijk 3 overspanningen dus daarom ook 'impressie' )

Het karton wordt hard en duurzaam door de lijm en verf die erin trekken en uitharden. Het resultaat is even sterk als styreen en zelfs duurzamer en vormvaster dan styreen, mits goed in de verf gezet. Gebruik er een stevige grondverf voor; uit een spuitbus wordt het mooist. Let op de volgorde: pas gaan spuiten als al het lijmwerk klaar en uitgenard is. Na het spuiten worden de lijmverbindingen veel minder stevig.

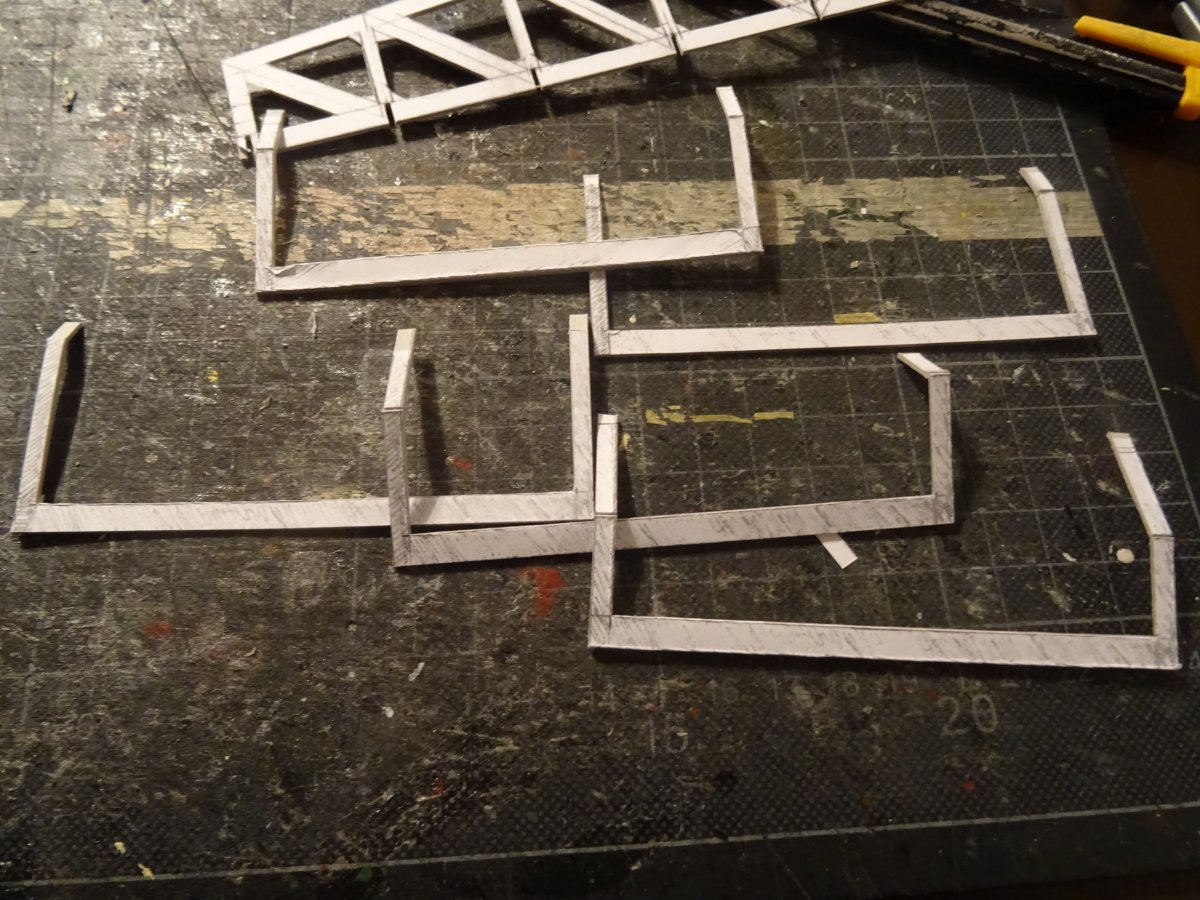

De basis is een kwestie van één keer een goed zijaanzicht tekenen, dat 4 keer kopieren, met lijmstift op karton plakken en dan uitsnijden. Met lijmstift omdat dat droog blijft en het karton niet door vocht vervormt. De tussendelen wijzen zich min of meer vanzelf, zie de foto's. Deze worden ook eenmaal getekend en vermenigvuldigd met de kopieermachine. De verticale poten worden op de juiste (oplopende) lengte ingekerfd en omgebogen om een lijm-lip met het horizotantale bovendeel te vormen.
Het veelzijdige basismateriaal is niet kurk maar grijs karton van 0,5mm 1 mm, afhankelijk van grootte en noodzakelijk sterkte van het eindresultaat. Het samenbouwen werkt met insnijdingen en witte papierlijm, en met toevoeging van modelbouwhout van de juiste maat voor stevigheid en lijmgelegenheid.
 Je tuigt het halfproduct daarna verder op met stroken karton ter imitatie van lagen staalplaat, waarop weer papierstroken kunnen komen met klinknagels gemaakt met het raderwieltje uit de naaidoos. Als je wilt, doordetailleren is een keuze. Zo'n tekening als deze maak je in een avond, de ruwbouw is daarna een kwestie van een of twee avonden. Verder doordetailleren daarna kost natuurlijk tijd, maar dat is altijd zo, ook met een kit.
In theorie zou het uitsnijden ook met een plotter kunnen, maar dat heeft natuurlijk alleen zin als je heel veel exemplaren zou willen produceren. Dat was hier niet zo, en dan is een avondje snijden in mijn opvatting sneller, leuker en precieser dan achter het scherm met de muis.

Wat de tekening betreft, in eerste instantie had de mijne niet precies de goede maat, maar met gewone afbeeldingensoftware (GIMP in mijn geval) is een scan  van de tekening natuurlijk heel makkelijk langer/korter of hoger/lager te maken, want de constructie blijft toch hetzelfde. Als je meer of minder zigzaggen nodig hebt werkt dit natuurlijk niet. Als lengte en hoogte naar wens zijn,  omgezetten naar pdf en printen copieeren, opplakken.

en dan plaatjes:



de tekening, vermenigvuldigd en opgeplakt





Let op, hier nog nog niet plakken, alleen proefpassen





























Afbouwen met stroken karton, de bovenrand is hier nog niet af:




Er komt vervolgens een rijvloer in uit 3 mm triplex, waar de rails op kan worden bevestigd.

[janw]

NB: deze insnijdingen dus alleen bij de binnenste twee zij'wanden' aanbrengen; de buitenste twee komen er gewoon buiten tegen aan.

[3Dbuildr]

Heel erg interessant en leerzaam om het zo te zien uitgelegd, ik heb zeker weer inspiratie opgedaan!

Fred
