Auteur Topic: Vraag over kortsluitmelding “MRDirect” Edits Booster (A. van Laar versie)  (gelezen 119 keer)

JB47

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 6
Op dit moment is mijn opstelling Koploper-MRDirect-EDITS booster, met OM32’s voor wissels en seinen.

Omdat de oude DOS PC steeds meer kuren begint te vertonen heb ik een TAMS REDBox (Basic) aangeschaft die straks MRDirect moet vervangen. De huidige booster, gemaakt volgens een schema van Andre van Laar, heeft een RS232 ingang en geeft bij kortsluiting een signaal aan MRDirect (en dan aan Koploper), waarna de baan wordt afgesloten. Werkt al jaren prima!

De REDBox heeft drie uitgangen voor de booster, te weten C, E en D.    D is massa, C data en E de kortsluitmelding. Uit de beschrijving van de REDBox maak ik op dat ik in de instellingen aan kan geven of het kortsluitsignaal uit de booster pos. dan wel neg. is.  Dat is mooi!
Helaas kan ik uit de beschrijving van MRDirect niet halen wat het kortsluitsignaal uit de booster precies is. Daar wordt voor de RS232 aansluiting aangegeven: Massa pin 5, TxD (Data) pin 3, DSR pin 6, DTR pin 4. Het kortsluitsignaal zou komen van DSR, maar welke polariteit dat heeft wordt niet vermeld. Helaas heb ik alleen een schema, een pcb afdruk en een BOM van die booster, maar geen beschrijving. Ik ben geen electronicus en heb destijds zorgvuldig en met succes nagebouwd. Waar DSR en DTR voor staan is ook niet duidelijk. Kortom, mijn booster heeft 4 verbindingen en de REDBox 3. Ik denk dat als de booster het juiste signaal weet door te geven aan de REDBox, het verder met Koploper wel werkt, maar ik durf niets zomaar te proberen. Nieuwe REDBox opblazen zou jammer zijn......
Mijn vraag is nu; wie heeft ook zo’n booster (en misschien zelfs de combinatie met een REDBox) en weet welk signaal wordt afgegeven bij kortsluiting op de baan?
Helaas kan ik nergens op internet het schema van de MRDirect variant met RS232 aansluiting terugvinden.

En ja, uiteraard kan ik een kortsluitschakeling met relais maken zoals te zien op ROSOFT, maar rechtstreeks uit de booster lijkt me eleganter!

P.S. ik probeerde het schema toe te vvoegen als jpg, maar hoe dat moet? Mij lukt het niet. Evt stuur ik het op als je vraagt.

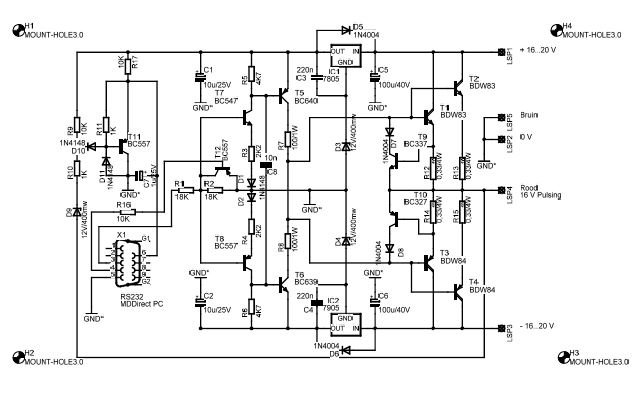

Schema, met dank voor de tip! Hoop dat dit goed is?


Misschien ook dit nog behulpzaam?


« Laatst bewerkt op: 28 september 2020, 14:14:45 door JB47 »

Klaas Zondervan

  • Offline Offline
  • Berichten: 19715
    • Pagina van klaas
Re: Vraag over kortsluitmelding “MRDirect” Edits Booster (A. van Laar versie)
« Reactie #1 Gepost op: 28 september 2020, 13:22:29 »
Hoe je het schema toevoegt staat in de linkerkolom, Plaatje uploaden
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor even stil.
