Auteur Topic: Bruggen-IG: de Hef in N schaal...  (gelezen 23170 keer)

Peter Kleton

  • Offline Offline
  • Berichten: 3007
Re: De Hef in N schaal...
« Reactie #45 Gepost op: 09 september 2020, 14:34:35 »
Mss een combinatir van spuiten en schilderen ?
Ik zou niet gaan lijmen op een  verflaag .dat houdt vast niet.
Peter
NS 1924-heden.
 0 baan NS loks 2100 ,6200, 3700, 3900 ,SSN 023 en  eloks 1100,1200, 1300 , Mat 24 op 2 rail / bovenleiding .
  Met1 kopstation en 1 doorg. station in ovaal .Werkende lichtseinen .Ben bezig met de  bouw van een model van lok SSN 01 1075

Klaas Zondervan

  • Offline Offline
  • Berichten: 20898
    • Pagina van klaas
Re: De Hef in N schaal...
« Reactie #46 Gepost op: 09 september 2020, 16:04:12 »
Hetzelfde probleem had ik bij de bruggen op mijn spoorbaan Uit en Thuis.
Die heb ik uiteindelijk met een penseel geschilderd. Onder het motto: waar ik met dat penseel niet bij kan, dat kan je ook niet zien. Daarbij ook wat op de dwarsliggers gekliederd maar onder een normale kijkhoek kan je dat ook niet zien.

jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #47 Gepost op: 09 september 2020, 16:27:16 »
Ja, als je eerst verft moet je wel weer wat dingetjes afplakken of achteraf weghalen/schrapen/schuren zodat je wel plastic op plastic kunt plakken.

Met penseel... ja dat kan natuurlijk ook... eens over nadenken.  Wordt ook een heel gepruts :)

jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #48 Gepost op: 10 september 2020, 15:32:27 »
Eindelijk gestart met bouwen. De 4 zijdes van de boog, waar tussen de 3D geprinte vakwerkdelen komen, voorzien van wat plaatwerk voor wat textuur, en een U profiel aan de onderkant. Tevens een begin gemaakt met de interne portalen, waaraan ook de bovenleiding komt te hangen. De horizontale delen zijn ge-snijlabd, de L profieltjes van Raboesch, 1,5 x1,5 mm.







En uiteraard de art deco versieringen ad ingangsportalen:


Om een idee van de schaal te krijgen, bovenstaande portalen zijn in totaal 61mm breed en de balken 4mm hoog :)


Plaatje van het echte werk:

« Laatst bewerkt op: 10 september 2020, 15:37:28 door jowi »

jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #49 Gepost op: 11 september 2020, 14:49:32 »
50 shades of groen. Dit wordt nog lastig... je ziet ook bijna geen 2 foto’s van de hef waarop de kleuren gelijk zijn. Hij is nu weer in NS116 geverfd, wat heel erg licht is (is dat niet het NS turqoise?)... wat nog het meest op 2e van links lijkt. Meest rechts is vallejo olive drab primer. Te donker, maar misschien wel erg fijn als primer.


jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #50 Gepost op: 12 september 2020, 09:47:19 »
Het meeste tekenwerk tot nu toe. Ben nu bezig het val compleet te maken. Er moet ook nog van alles bovenop de torens komen, maar dat komt later.


jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #51 Gepost op: 17 september 2020, 12:45:12 »

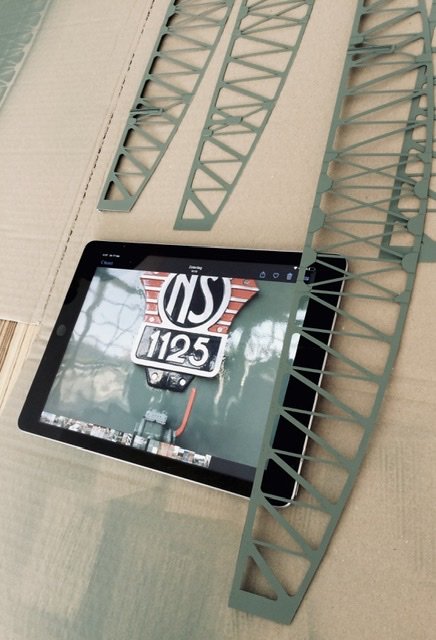

Inmiddels na wat zoekwerk voor de (wat mij betreft) mooiste kleur, begonnen met spuiten van de diverse onderdelen. Ik probeer zo dicht mogelijk bij de NS116 te komen. Uiteindelijk gekozen voor Vallejo 71.126, lijkt er erg op, en heeft ook het effect dat afhankelijk van kijkhoek en lichtinval de kleur varieert van donker, olijf tot turquoise, zie de discussie elders op het forum over wat nu de correcte NS turqiose kleur is :) het zal best niet helemaal kloppen, maar dit is wat ik ga doen.


jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #52 Gepost op: 17 september 2020, 13:00:25 »
Vanuit een andere hoek...


NS264

  • Offline Offline
  • Berichten: 6793
  • Midland Industrie, NS IV.
    • Midland
Re: De Hef in N schaal...
« Reactie #53 Gepost op: 17 september 2020, 18:13:11 »
Zal geven en nemen zijn de kleur.

Ik heb het maar makkelijk met mijn dubbele halve brug.

Wordt mooi.

Gr Koen.
Klik op de wereldbol naar ouder topic. Bouw aan diverse projecten. Aansturing z21 voor H0 en N baan.
Mvg Koen. Betuwse oplossing:'kumt tied, kumt road'.
Johnny Cash Hey Hey Train.

jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #54 Gepost op: 18 september 2020, 11:55:55 »
Alle 3d geprinte vakwerk laddertjes en kruisverbanden in place voor de eerste helft van de 1e boog. Viel me erg mee, had gedacht dat het erg priegelig en fragiel zou zijn, maar het bouwt erg fijn zo. Geheel voelt nu al heel stevig. Uiteraard als alles in elkaar zit de boel een beetje bijwerken.


Dave.......

  • Offline Offline
  • Berichten: 2025
Re: De Hef in N schaal...
« Reactie #55 Gepost op: 18 september 2020, 13:49:12 »
Mooi!

Ja de exacte kleur blijft een kansloze actie.
Ook omdat wanneer “pak” je de kleur?
In het echt wordt alles natuurlijk vrij snel goor en daar dus donkerder.

Ook zie je dat de voorkant van een pilaar of mast viezer is dan de achterkant.
( als er in een richting wordt gereden)

Maar als ik het zo zie komt het heel goed over hoor die kleur.
Mooi project!  (y)

Ronald Halma

  • Team Mitropa
  • Offline Offline
  • Berichten: 12001
  • Modelrailroading is fun!
    • Team USA Metusa Junction
Re: De Hef in N schaal...
« Reactie #56 Gepost op: 18 september 2020, 14:12:04 »
Ik volg met bewondering in stilte ;)

jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #57 Gepost op: 19 september 2020, 09:51:12 »
Beide helften inmiddels compleet in elkaar gelijmd, erg blij mee 8) het concept werkt.
Nu verder met de vloer.




henkoia

  • Offline Offline
  • Berichten: 43
Re: De Hef in N schaal...
« Reactie #58 Gepost op: 19 september 2020, 10:40:24 »
tjongejonge Jowi, wat wordt dit mooi  :P

succes verder

jowi

  • Offline Offline
  • Berichten: 2252
Re: De Hef in N schaal...
« Reactie #59 Gepost op: 19 september 2020, 13:39:21 »

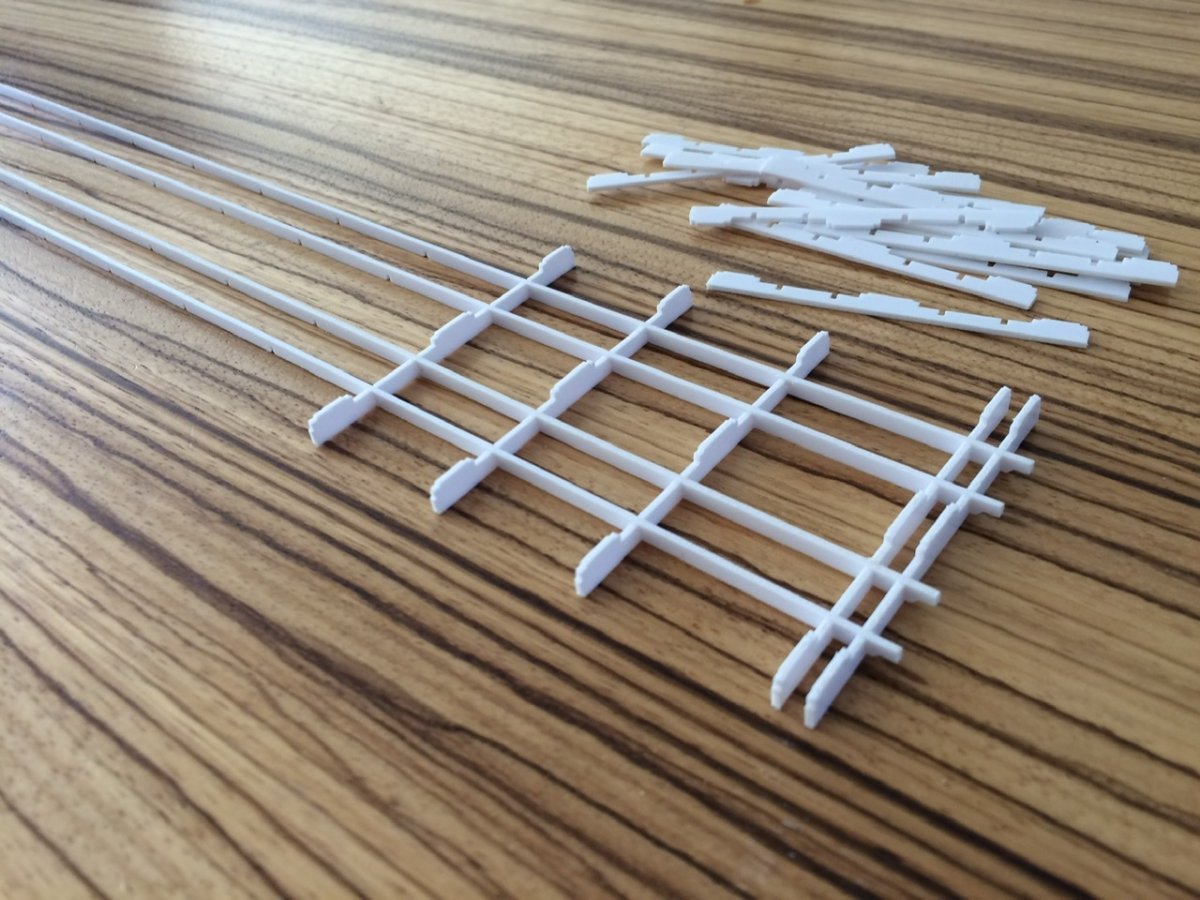

Start met de vloer. Mooi in-elkaar-klik werk. Komende dagen maar eens lijmen en in de verf zetten. Er komt ook nog een onderplaat onder met diagonale L binten. Op de verhogingen tussen en naast de rails komt iets van metaal gaas als rasterplaten.










« Laatst bewerkt op: 19 september 2020, 13:41:34 door jowi »
