Auteur Topic: Wissels trambaan (gelezen 1184 keer)

Luc2000 · « **Gepost op:** 23 June 2020, 21:46:44 »

Vanavond een ontwerp gemaakt voor mijn trambaan. Ik ontkom er niet aan om met 2 bochtwissels te gaan werken. Weten jullie misschien welk merk de kortste bochtwissel met de kleinste radius heeft?

DC, zonder bedding. Bijv. Fleischmann, roco, peco

Alvast bedankt

WeKra · « **Reactie #1 Gepost op:** 24 June 2020, 20:52:43 »

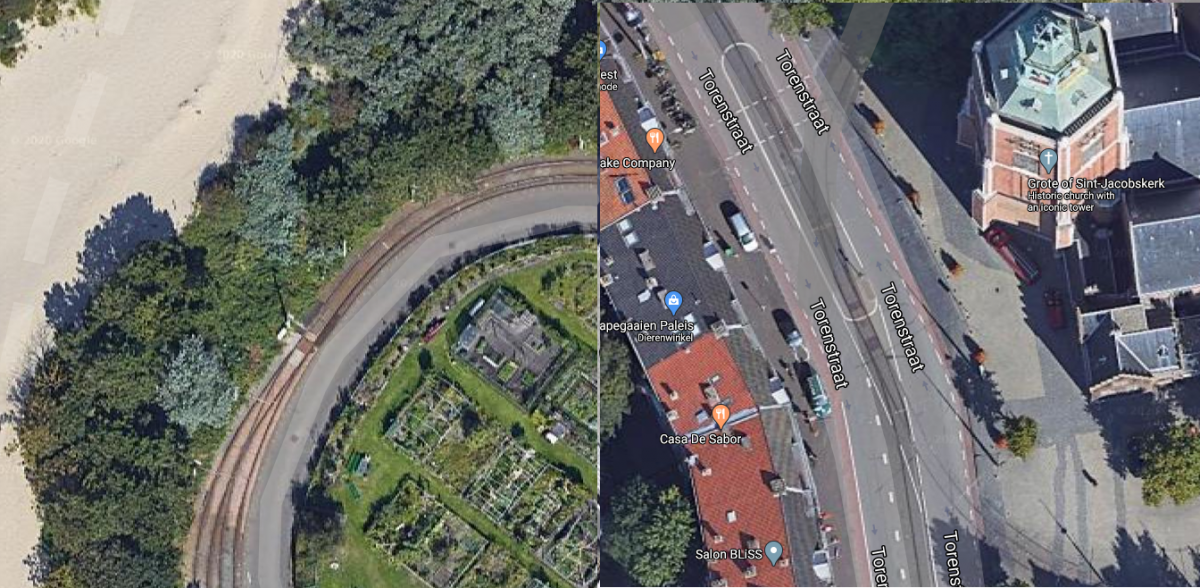

Misschien niet relevant als je de natuurgetrouwheid niet wilt nabouwen; maar in het tramwezen vind je geen boogwissels. Elk wissel in het (Nederlandse...) tramnet is altijd een links of rechtswissel, waarbij er dus altijd een klein gedeelte rechtdoor gaat. Zelfs voor wissels die in een boog liggen zal er dus plots een stukje recht spoor liggen bij het wissel, om daarna verder af te buigen. Een voorbeeld daarvan is het wissel in de boog bij eindpunt Duindorp (lijn 12, HTM) of het wissel bij de Grote Kerk in Den Haag. (fotos hieronder)

Op plekken waar de splitsing van de sporen daadwerkelijk in een boog moeten liggen, wordt er gebruik gemaakt van een 'voorgetrokken' wissel. De daadwerkelijke wisseltongen liggen dan al eerder zodat het rechte spoor is gewaarborgd. De sporen lopen dan enkele meters door als 'strengelspoor' voor de splitsing.

Dit alles natuurlijk omdat boogwissels te ontsporingsgevoelig zijn voor de dunne flensjes/wieldiameters van trams.

Marc tramt · « **Reactie #2 Gepost op:** 24 June 2020, 21:38:07 »

Plaats je ontwerp anders eens, dan kunnen we meedenken en -kijken.

Luc2000 · « **Reactie #3 Gepost op:** 24 June 2020, 21:40:26 »

Dank Wes,

Hetzelfde geldt voor het landelijke spoorwegennet.

Maar zonder wissels in boog krijg ik het niet ingepast. Alleen rechte wissels met een lengte van max slechts 10 cm zou misschien nog passen, maar die zijn er volgens mij alleen van tillig tramrails (met blijkbaar slechte recensie). Daarom ben ik op zoek naar korte boogwissels met krappe boogstralen.

Daarop komen dan 2 mooie trams

Weet iemand misschien wat de krapste Peco 100 boogwissels zijn?

Marc, zal ik binnenkort even doen👍

Klaas Zondervan · « **Reactie #4 Gepost op:** 24 June 2020, 22:01:38 »

Wissels zelf bouwen? Kun je ze precies maken zoals het het beste past.

Luc2000 · « **Reactie #5 Gepost op:** 25 June 2020, 20:46:17 »

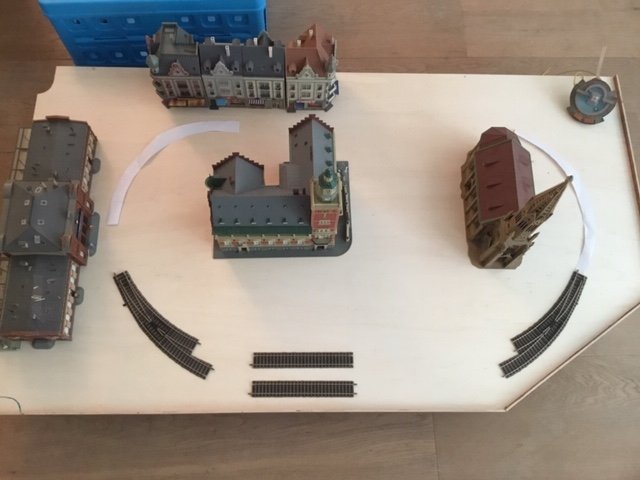

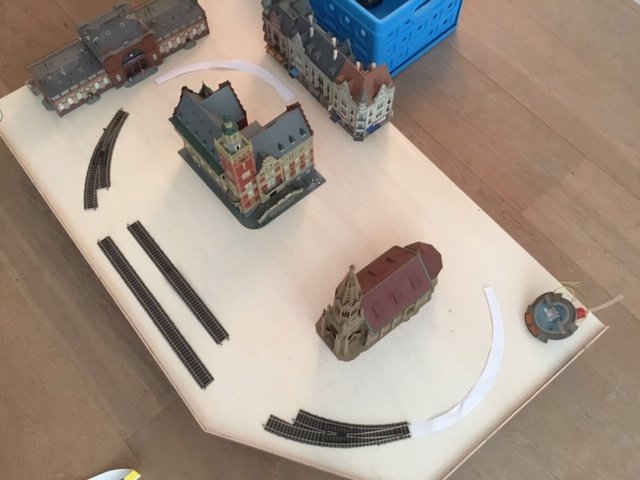

Hier wat foto’s. Ik heb ongeveer haltes van 30cm nodig. Als ik met bochtwissels werk, dan kan dat. Maar als ik pas na de bocht met rechte wissels ga werken (lengte 16 a 20cm), dan kom ik niet uit.

Ter referentie:
- witte stroken zijn bogen met 25 cm Hoogstraat
- rechte rail is 20cm

Deze plaat ligt 9cm boven mijn baan.

Het station en fontein zijn vaste elementen, rest kan schuiven.
