Topic: Templot en zelfbouw railtracks (gelezen 3911 keer)
Hans van de Burgt
BMB
Offline
Berichten: 6091
Templot en zelfbouw railtracks
«
Gepost op:
22 juni 2020, 23:00:21 »
Door een puur toeval, viel mijn oog vandaag op het uiterst interessante programma Templot. Je kunt hiermee zelf je rails en wissels ontwerpen. Daarbij heb je de keuze om hetgeen je bedacht hebt te printen als sjabloon of eea weg te schrijven als een CAD bestand. Gezien dat laatste was ik meteen geïnteresseerd.
Ik ben namelijk erg gecharmeerd van het railsysteem van TTFiligran. Een zelfbouwsysteem voor rails en wissels op basis van lasergesneden bielzenmatten, handige railstoeltjes en code 75 railstaven. Tot nu toe enkele voor de schaal TT, maar sinds kort ook voor H0 (Dus qualitate quo óók voor OO). Alleen ... het kost een paar centen.
Eerder heb ik al eens geprobeerd zoiets zelf te maken, maar de filigrane railstoeltjes zijn steeds het probleem. Die van het Britse C&L zijn niet te hanteren en schieten de hele kamer door. En zelfgemaakte 3D geprinte versies met een vloeistofprinter bleken te zwak. Maar als ik nu eens de H0 stoeljes van TTFiligran zou kunnen gebruiken ... ?
Dus heb ik allereerst het programma Templot geïnstalleerd. Nou dat is zo te zien een best ingewikkeld programma. Maar de mooie gebogen wissel op het openingscentrum kon ik exporteren als DXF bestand. Toen ik dat vervolgens importeerde in Onshape, bleek het wissel véél te groot. Ik moest in Templot namelijk eerst kiezen voor de juiste schaal. In mijn geval dus OO.

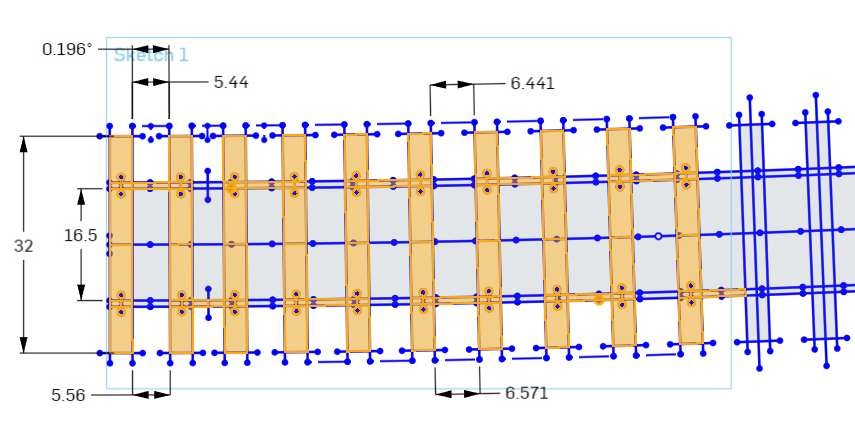

In Onshape komt het wissel binnen met allerlei hulplijntjes. Om er een mooie bielzenmat van te maken, heb je die niet allemaal nodig. Die gum je als het ware weg. Maar je kunt er ook vrij eenvoudig de 1mm grote gaatjes aan toevoegen, die TTFiligran gebruikt voor de railstoeltjes.
Vervolgens kun je precies aangeven welke delen uit een 2mm dikke MDF plaat gesneden moeten worden.
En dan zal het er ongeveer zo gaan uitzien:
Let er op dat ik de bielzen steeds om en om maar aan een kant aan elkaar vast laat zitten. Daarmee wordt de bielzenmat buigbaar.
Ik denk dat ik maar eens een setje bestel van die TTFiligran stoeltjes. Ze kosten 2.45 euro per setje van 20 stuks.
En misschien lukt het me alsnog om ze zelf te printen.
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
St00mboy
Offline
Berichten: 12016
Re: Templot en zelfbouw railtracks
«
Reactie #1 Gepost op:
22 juni 2020, 23:14:01 »
Hans, als je de bielzenmat om en om vast laat zitten, dan wordt hij waarschijnlijk zo buigbaar, dat het bijna onmogelijk is om er een recht spoor mee te leggen. Bij Legacy track is dat nl. ook het geval. Volgens mij kun je beter net als Peco om de twee of misschien wel drie bielzen van kant wisselen.
Leen.
Gelogd
Voor INDEX LITTER BIN (t/m 2012 - pag. 192) HIER klikken
Hans van de Burgt
BMB
Offline
Berichten: 6091
Re: Templot en zelfbouw railtracks
«
Reactie #2 Gepost op:
23 juni 2020, 08:20:24 »
@Leen,
Lijkt me een goede tip. Daar had ik nog niet aan gedacht.
Templot heeft een nogal drukke onoverzichtelijke schermlayout. Je weet niet goed waar je moet kijken, laat staan waar het allemaal voor dient en hoe te gebruiken.
De reden is dat er in dit programma zo ontzettend veel variabelen gebruikt kunnen worden, dat je snel het overzicht kwijt bent.
Daar staat tegenover dat de ingebouwde video-instructies van superieure kwaliteit zijn. Martin Wynne legt alle functies uit met tekstballonnen, waarbij de video automatisch stopt om alles rustig te lezen en te bekijken. En als je weer verder wilt gaan, klik je ergens op het scherm.
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
FritsT
Offline
Berichten: 9600
Re: Templot en zelfbouw railtracks
«
Reactie #3 Gepost op:
23 juni 2020, 09:58:16 »
Modellen maken met de figuurzaag doe ik al lang niet meer, maar soms, ja soms, moet ik mezelf toch echt even in de arm knijpen en merken dat ik niet droom. Al decennia lang maken modelbouwers hun rails zelf. Veel gebruikt materiaal en gereedschap was dan een stuk hout, zaag en spijkertjes later kwam daar veel kunststof (bielzen) en railmateriaal van bv. Peco bij. Er is wat afgeknutseld (en hoe).
en nu gaat er ineens een wereld open.......via het beeldscherm.
Tja, flex rails. Om en om een biels los. Ik moet zeggen ...een revolutie.
Op facebook zag ik advertenties staan van modelbaantjes met een ondergrond van gelaserd hout, als een legpuzzel. Hoe herkenbaar het resultaat als modelbaantjes uit de jaren 60 gemaakt uit planken hout en gips. Jongetjes stonden toen nog met hun neus tegen de ramen van de etalage van de modelspoorwinkel.
Ik ben niet meer van deze tijd geloof ik.
Gelogd
BartvD
Offline
Berichten: 1798
Relax, it is only a hobby.
Re: Templot en zelfbouw railtracks
«
Reactie #4 Gepost op:
23 juni 2020, 10:47:00 »
Een hele mooie ontwikkeling en ik ga dit eens op mijn Mac plaatsen en kijken of dat er mee overweg kan (volgens hun beschrijving moet dat kunnen). Dank voor het delen trouwens.
Gelogd
Bart
Groeten uit Zeeuws Vlaanderen
www.flickr.com/photos/bvdoorn
De Fabriek een avontuur in spoor 0;
https://forum.beneluxspoor.net/index.php?topic=90042.0
Bij voorkeur in Schaal 0.
Hans van de Burgt
BMB
Offline
Berichten: 6091
Re: Templot en zelfbouw railtracks
«
Reactie #5 Gepost op:
23 juni 2020, 14:50:56 »
@Bart,
Die railstoeltjes van TTFiligran zijn leuk, maar ik bedenk me dat oude railspijkertjes ook een optie zijn. Dat moet met vooraf gelaserde gaatjes ook een eitje zijn.
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
FritsT
Offline
Berichten: 9600
Re: Templot en zelfbouw railtracks
«
Reactie #6 Gepost op:
23 juni 2020, 15:04:06 »
Gaatjes kan je ook boren en afhankelijk van de spijkertjes op maat. Anders kan je scheuren krijgen en zie die maar eens digitaal te verhelpen..
«
Laatst bewerkt op: 23 juni 2020, 15:06:06 door FritsT
»
Gelogd
Hans van de Burgt
BMB
Offline
Berichten: 6091
Re: Templot en zelfbouw railtracks
«
Reactie #7 Gepost op:
23 juni 2020, 15:09:57 »
@Frits.
Als ik er gaatjes in maak met de laser gaat het gegarandeerd niet scheuren. Moet ik wel weten hoe dik zo’n spijkertje is. Het gaatje mag iets kleiner zijn dan het nageltje. Eens kijken of we dat kunnen regelen.
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
BartvD
Offline
Berichten: 1798
Relax, it is only a hobby.
Re: Templot en zelfbouw railtracks
«
Reactie #8 Gepost op:
23 juni 2020, 15:10:40 »
Klopt. Daarom tot nu toe altijd de gaatjes in de bielsen voorgeboord voordat het spijkertje erin ging. Ik hoef ook niet zo hoog nodig een geprint bielsenbed. Een goed sjabloon 1 op 1 is al heel wat....
Gelogd
Bart
Groeten uit Zeeuws Vlaanderen
www.flickr.com/photos/bvdoorn
De Fabriek een avontuur in spoor 0;
https://forum.beneluxspoor.net/index.php?topic=90042.0
Bij voorkeur in Schaal 0.
FritsT
Offline
Berichten: 9600
Re: Templot en zelfbouw railtracks
«
Reactie #9 Gepost op:
23 juni 2020, 15:18:05 »
Dus een combinatie van technieken..ok, ook goed. Want die spijkertjes zal je vast niet eerst kopen en dan de bedding ontwerpen.
Zal je niet verbazen dat dit met de hand gespijkerd is op losse houten bielzen. Afstandsmal erbij, onderlegplaatje (Modellrail), spijkertje en tik tik.
Maar begrijp me goed, ieder zijn lol. Als je het maar doet ipv geraniums kweken.
moho zolderbaan (69)
by
Nulpunt0
, on Flickr
«
Laatst bewerkt op: 23 juni 2020, 15:25:52 door FritsT
»
Gelogd
Hans van de Burgt
BMB
Offline
Berichten: 6091
Re: Templot en zelfbouw railtracks
«
Reactie #10 Gepost op:
23 juni 2020, 17:22:53 »
@Frits,
Die plaatjes en spijkertjes, zijn die er ook in H0? Dan wil ik er wel een paar hebben.
Ik kan de website van Modellrail niet vinden.
Gr, Hans
«
Laatst bewerkt op: 23 juni 2020, 17:27:46 door Hans van de Burgt
»
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
FritsT
Offline
Berichten: 9600
Re: Templot en zelfbouw railtracks
«
Reactie #11 Gepost op:
23 juni 2020, 20:02:39 »
@Hans,
Dat was een kleinseriefabrikant in Lichtenstein...opgehouden te bestaan vorig decennia (de baan trouwens ook).
Heb je hier wat aan? H0 assortiment van Weinert:
https://weinert-modellbau.de/shop/mein-gleis-h0/mein-gleis-zubeh%C3%B6r/rippen--und-gleitplatten-zum-weichen-selbstbau-detail
https://weinert-modellbau.de/shop/mein-gleis-h0/mein-gleis-zubeh%C3%B6r/schienennaegel-detail
https://www.besserepreise.com/modelleisenbahn/weinert-modellbau/weinert-spur-h0/weinert-signale-&-stellwerke-mit-zubeh%C3%B6r/weinert-7257---schienenn%C3%A4gel-20g-ca.-1000stck.htm
Old Pullmann
https://www.oldpullman.ch/gleisbau/2277-9-50115-ho-spikes-schienennagel-100gr-2323-50115.html
https://www.oldpullman.ch/gleisbau/10392-255-27-101-code-332-tie-plates-255-27-101.html
«
Laatst bewerkt op: 23 juni 2020, 20:11:20 door FritsT
»
Gelogd
Hans van de Burgt
BMB
Offline
Berichten: 6091
Re: Templot en zelfbouw railtracks
«
Reactie #12 Gepost op:
23 juni 2020, 21:13:03 »
@Frits,
Dank je wel. Nu alleen nog die kleine messing plaatjes...
Gr, Hans
Gelogd
-
https://britsemodulebaan.wordpress.com/
-
https://corfecastlestation.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
mwdb
Offline
Berichten: 526
Re: Templot en zelfbouw railtracks
«
Reactie #13 Gepost op:
23 juni 2020, 22:23:04 »
Modelrail, Liechtenstein? dat is doch hier:
https://www.modelrail.li
Maar daar hebben ze alleen 0m, maar vlg mij levert Hobby-Ecke Schuhmacher nog wel van die onderlegplaatjes en ouderwetse railspijkertjes:
https://www.hobby-ecke.de
Ik ben trouwens ook ergens een bericht tegengekomen dat iemand die plaatjes gewoon laser-snijdt uit dik papier, zelfde effekt en goed belastbaar. Als je dat kunt tekenen is dat misschien een idee daar kunnen de gaatjes ook meteen in aangebracht worden
Groeten, Michiel
Gelogd
RhB / H0m-Dubbeldeklayout / Peco/Zelfbouwrails/DCC/Xpressnet
http://forum.beneluxspoor.net/index.php/topic,70833.0.html
mwdb
Offline
Berichten: 526
Re: Templot en zelfbouw railtracks
«
Reactie #14 Gepost op:
23 juni 2020, 22:27:12 »
Heb intussen de pagina gevonden waar dat beschreven staat:
https://www.modell-bahn.ch/forum/index.php?thread/7505-depot-landquart-davos-wiesen-chur-west/&pageNo=9
Ziet er mijns inziens, zeker de schaal in aanmerking nemend, best overtuigend uit
Groeten, Michiel
Gelogd
RhB / H0m-Dubbeldeklayout / Peco/Zelfbouwrails/DCC/Xpressnet
http://forum.beneluxspoor.net/index.php/topic,70833.0.html
