Auteur Topic: Simpel seinen aansturen  (gelezen 4943 keer)

Jos Schnitzler

  • Offline Offline
  • Berichten: 248
  • ex-docent mvt / tekstschrijver / verhalenverteller
Simpel seinen aansturen
« Gepost op: 25 mei 2020, 09:31:40 »
Op mijn modelbaantje - er wordt digitaal gereden - zou ik heel graag 5 seinen, met ieder een rode, gele en groene led, heel eenvoudig willen bedienen. Geen detectie, geen stopsectie e.d., de 'machinist' moet zelf opletten en aan de hand van het seinbeeld zijn/haar trein bedienen. Is er een idee voor een aansturing met een standaard printplaatje waarop de seinen zijn aangesloten met daaraan aangekoppeld bijv. een paar microschakelaars?

Heeft iemand een fraai idee - het mag uiteraard bijvoorbeeld ook een meer geavanceerde schakeling met een arduino zijn - ik houd me aanbevolen voor een reactie.

Groet.

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Simpel seinen aansturen
« Reactie #1 Gepost op: 25 mei 2020, 09:45:16 »
Als je geen detectie wil moet je de seinen dus ook met de hand bedienen. Is dat de bedoeling? Dat moet je wel heel erg goed opletten.

bask185

  • Offline Offline
  • Berichten: 4009
Re: Simpel seinen aansturen
« Reactie #2 Gepost op: 25 mei 2020, 09:54:52 »
Kan je een schets van je baan geven en de plaats waar je je seinen precies wilt hebben? En hoe wil je precies die seinen aansturen? Je noemde microschakelaars, hoe had je dat in gedachte? Rij je overigens 2 of 3 rail?

Ik heb per toeval in het bmb draadje hier net iets over gelezen en geschreven.

Het basis idee is: je zet iets van een terugmelder (lichtsluis, stroomdetectie, massadetectie, iets anders) achter een sein. Als een trein dan die melder bereikt, kan een arduino voor je dat sein op rood zetten gedurende een x aantal tijd. Ik had zelf bedacht dat je ook de snelheid zou kunnen bepalen en daarmee de tijd kan berekenen, maar dat is opzich niet nodig. Elk sein heeft dan slechts 1 melder en is een losstaand systeem. Je kan hem natuurlijk zo programmeren dat na een x aantal tijd rood dat het sein eerst nog even een x aantal tijd op oranje springt voordat hij weer op groen staat.

Je kan per sein een arduino gebruiken. Dat is opzich niet slecht noch duur. Ik koop vaak nano's in op banggood voor onder de €1,80, of je kan 1 arduino voor alle seinen gebruiken. Het eerste houdt wel je programma makkelijker. En je hoeft niet alle seindraden naar 1 centraal punt te trekken.

Je kan de sein arduino's onderling ook nog laten communiceren door slechts 1 enkele IO verbinging te maken. In plaats van met tijden, werk je dan met de melder van de volgende arduino. Zo kan je dus een 100% functioneel bloksysteem maken met alleen seinen. We hebben het nog steeds niet over geisoleerde stukken rails maar echt alleen over seinen.

Je bent natuurlijk ook vrij om buiten dit systeem om nog een extra schakelaar toe te voegen om zelf het sein op bijvoorbeeld rood te zetten.

Je zal dus toch iets van detectie nodig hebben als je wilt dat je treinen de seinen kunnen beinvloeden.

We horen van je,

Bas



Train-Science.com
Train-Science github
It ain't rocket science ;-)

Jos Schnitzler

  • Offline Offline
  • Berichten: 248
  • ex-docent mvt / tekstschrijver / verhalenverteller
Re: Simpel seinen aansturen
« Reactie #3 Gepost op: 25 mei 2020, 10:01:46 »
Dank voor de reacties toto nu toe. Door wat externe bezigheden kan ik wellicht vanavond pas wat rustig lezen, overdenken en daarna wellicht toelichten.
Gr. Jos

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 2083
    • El Carrilet
Re: Simpel seinen aansturen
« Reactie #4 Gepost op: 25 mei 2020, 11:41:47 »
... 5 seinen, met ieder een rode, gele en groene led, heel eenvoudig willen bedienen. Geen detectie, geen stopsectie ...

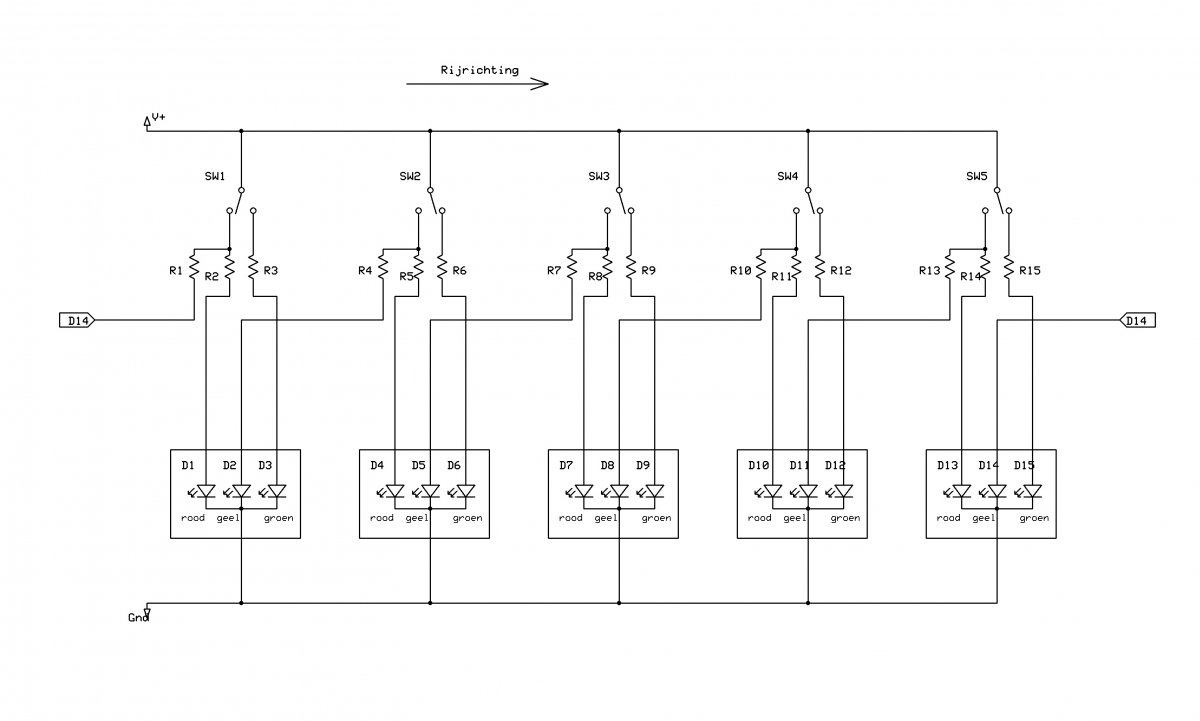

Dit is het eenvoudigste wat ik kan bedenken:
El Carrilet
"te dom om te poepen"
MH

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Simpel seinen aansturen
« Reactie #5 Gepost op: 25 mei 2020, 11:53:42 »
Daar zit een hikje in. Met deze schakeling kun je in een sein rood en geel tegelijk aan zetten.

bask185

  • Offline Offline
  • Berichten: 4009
Re: Simpel seinen aansturen
« Reactie #6 Gepost op: 25 mei 2020, 12:19:26 »
dat doet ie expres. Als 1 sein op rood sprint, moet het vorige sein op oranje springen

Laat maar, ik snap wat je bedoelt.
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Simpel seinen aansturen
« Reactie #7 Gepost op: 25 mei 2020, 12:31:52 »
Die kleur heet geel, niet oranje. ;)

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 2083
    • El Carrilet
Re: Simpel seinen aansturen
« Reactie #8 Gepost op: 25 mei 2020, 12:35:08 »
dat doet ie expres. Als 1 sein op rood sprint, moet het vorige sein op oranje springen

Dat was precies de bedoeling. Sein op rood= vorig sein op geel.

Citaat
Laat maar, ik snap wat je bedoelt.
Ik niet.  ???
El Carrilet
"te dom om te poepen"
MH

bask185

  • Offline Offline
  • Berichten: 4009
Re: Simpel seinen aansturen
« Reactie #9 Gepost op: 25 mei 2020, 12:44:16 »
Als je sw4 op rood zet, brand sein 4 rood. Als je dan Sw5 ook op rood zet, brandt geel van sein 4 tegelijkertijd met het rood van sein 4.

Maareh we wachten wel af met wat OP wilt met die schakelaars
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Simpel seinen aansturen
« Reactie #10 Gepost op: 25 mei 2020, 12:45:17 »
Kijk eens goed naar je eigen schema. Als twee opvolgende blokken rood staan zal het eerste ook geel tonen.
Je moet op de schakelaars dus een tweede contact hebben dat de geel-informatie van het volgende blok onderbreekt als het eigen blok rood staat.

ikbenerevenniet

  • Offline Offline
  • Berichten: 379
Re: Simpel seinen aansturen
« Reactie #11 Gepost op: 25 mei 2020, 12:51:42 »
Ha fijn, nog meer schakelaars en nog meer bedrading! ;-) Ik roep (nu al):"Arduino"!

Klaas Zondervan

  • Offline Offline
  • Berichten: 25181
    • Pagina van klaas
Re: Simpel seinen aansturen
« Reactie #12 Gepost op: 25 mei 2020, 12:57:01 »
Als iemand Arduino roept stop ik mijn oren dicht. ;D

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 2083
    • El Carrilet
Re: Simpel seinen aansturen
« Reactie #13 Gepost op: 25 mei 2020, 14:01:49 »
... Als twee opvolgende blokken rood staan zal het eerste ook geel tonen.

Ja, dat was mijn opzet, maar blijkbaar komt dat niet overeen met 'echt'?
(It's not a bug, it's a feature!)



In deze situatie overigens niemand die het ziet want blok 2 is vrij. Pas als er 3 opvolgende blokken bezet zijn, b.v. ook blok 2, staat die naar rood+geel te kijken.

Citaat
Als iemand Arduino roept, stop ik mijn oren dicht.
Ik niet, maar het uitgangspunt was:
Citaat
5 seinen, rode, gele en groene led, ...eenvoudig ...  Geen detectie, geen stopsectie
Als je toch detectie + remmen + optrekken wil, dan pas ga ik ook aan een Arduino denken. Die stuurt dan SW1..5 (als relais).

... nog meer schakelaars en nog meer bedrading! Ik roep (nu al):"Arduino"!
Je zal toch bedrading moeten hebben van één of meerdere Arduino's naar de relais en de seinen.
« Laatst bewerkt op: 25 mei 2020, 14:14:53 door 72sonett »
El Carrilet
"te dom om te poepen"
MH

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re: Simpel seinen aansturen
« Reactie #14 Gepost op: 25 mei 2020, 15:00:25 »
Met een dubbelpolige wisselschakelaar. Volledig NS compatibel.
Hoe de schakelaars bedient worden laat ik aan de topic starter.

Oh ja, Schakelaar, 3 LEds en 3 weerstanden vormen 1 blok.

Groet,

Gerard van der Sel.
Holzburg (IIIb/IVa) schaal N.
